아파트 인터폰 비디오폰으로 직접 설치

아파트 현관과 거실에 설치되어 있는 구형 인터폰 초인종을 아날로그 방식 비디오폰으로 직접 설치

제가 직접 설치한 비디오폰은 코맥스 비디오폰으로 카메라가 달린 초인종을 현관에 설치하고 거실에 모니터를 설치했습니다.

제가 설치한 비디오폰은 4선식 아날로그 방식으로 기존에 달려있던 인터폰도 아날로그 방식이었지만 2선식이라서 2선식을 설치하려고 했는 데 사용하지 않는 예비 전선 두 가닥이 벽면 안쪽에 있어서 4선식을 설치할 수 있었습니다.

참고로 제가 알아본 2선식 비디오폰은 4선식 비디오폰 보다 가격이 많이 비쌌고 제품 종류도 상당히 적었습니다.

비디오폰 아날로그 방식 디지털 방식

비디오폰은 아날로그 방식과 디지털 방식을 구분해서 선택 설치해야 합니다.

아파트 1층 현관에 공동 출입구가 있고 공동 출입구에서 세대 호실의 번호를 눌러 세대 내 인터폰으로 통화가 가능한 곳에서는 디지털 방식의 비디오폰을 설치해야 합니다.

또한 경비실에서 세대 내 인터폰으로 통화할 때 경비실에 키패드로 세대 호수를 눌러 통화를 하는 방식이라면 디지털 방식으로 설치해야 합니다.

다만, 아파트 1층 공동 현관에서 세대 내 인터폰 사이에 통화 기능이 필요 없고 경비실과도 통화를 하지 않는다면 세대의 현관문 초인종과 세대 내 거실 사이만 연결하면 되기 때문에 디지털 방식과 아날로그 방식 어느 걸 사용해도 상관없습니다.

물론 현관문 초인종을 설치하는 곳과 거실 인터폰이 설치되어 있는 곳 사이에 전선이 연결되어 있어야겠죠?

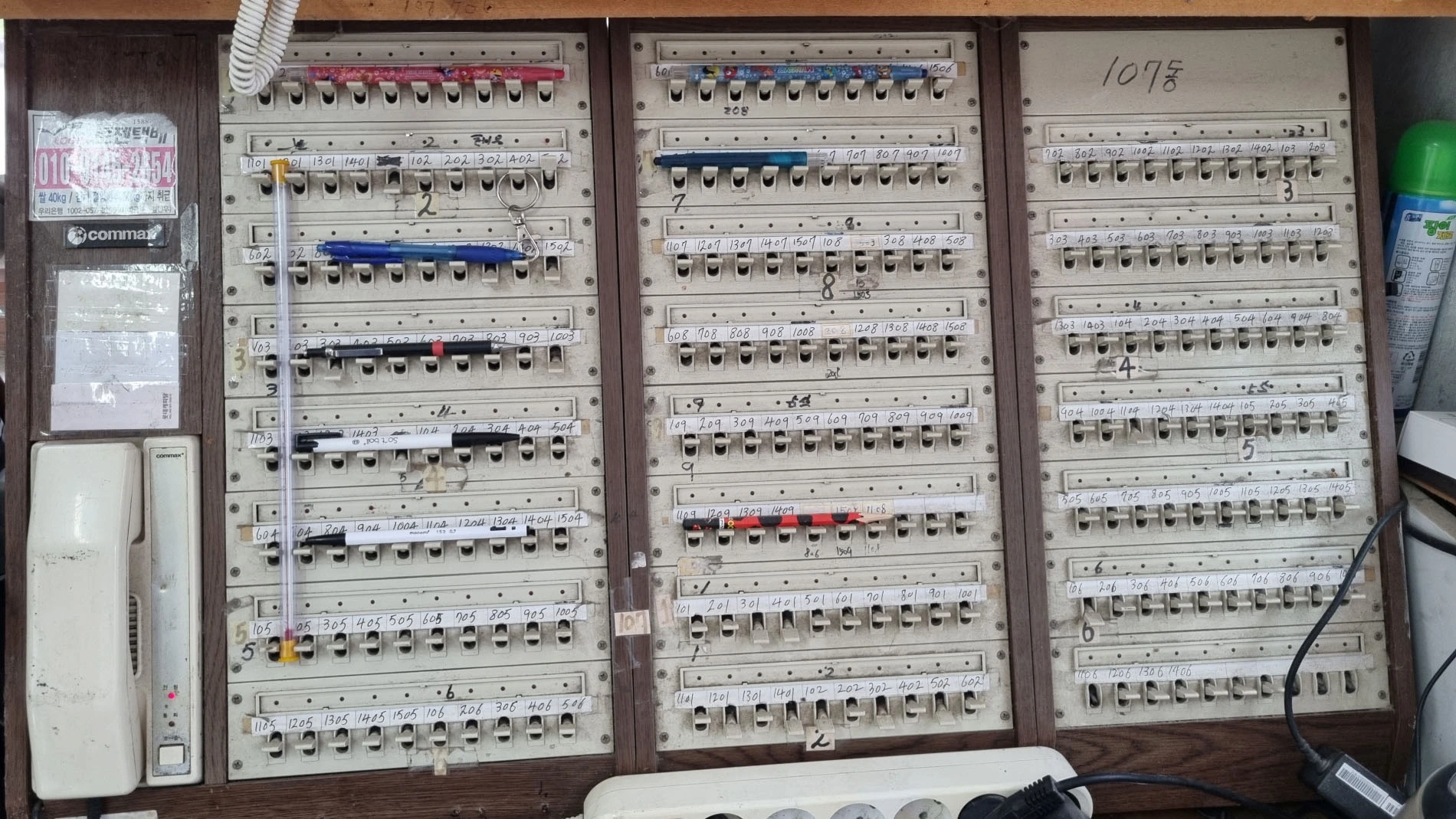

위에 사진은 경비실에 설치되어 있는 아날로그 방식의 교환기입니다.

키패드로 세대 호수를 누르는 것이 아니라 세대와 단독으로 연결된 스위치를 눌러 해당 세대와 통화할 수 있는 방식으로 이런 교환기가 설치되어 있는 곳에서는 아날로그 방식의 비디오폰을 설치합니다.

비디오폰 전선 개수 2선식 4선식 확인 및 구분 방법

현관문 초인종과 거실 인터폰 사이에 연결되어 있는 전선의 개수에 따라 비디오폰 역시 2선식과 4선식을 구분해서 설치해야 합니다.

전선 개수를 확인하려면 인터폰이나 초인종을 떼보면 됩니다.

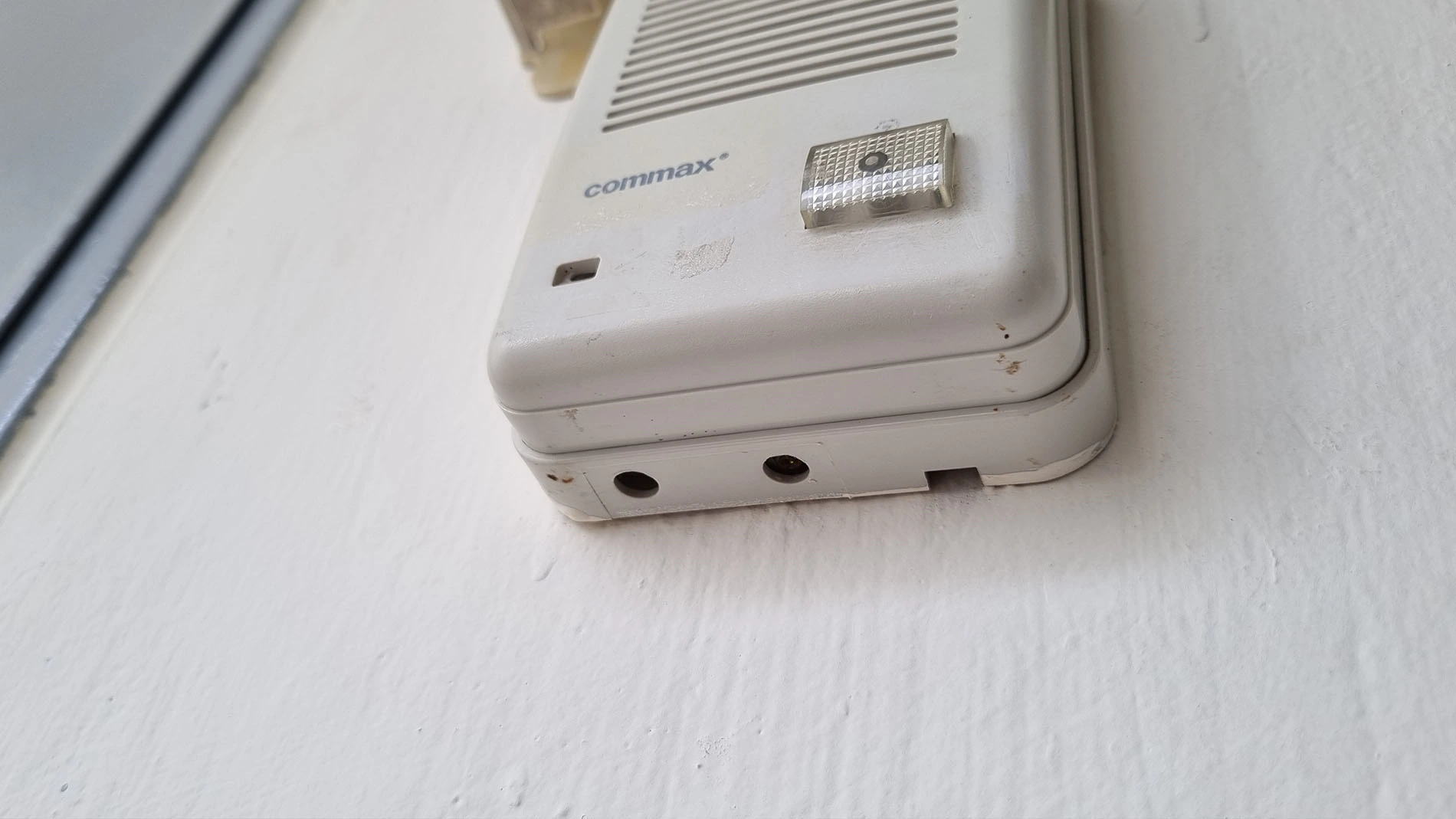

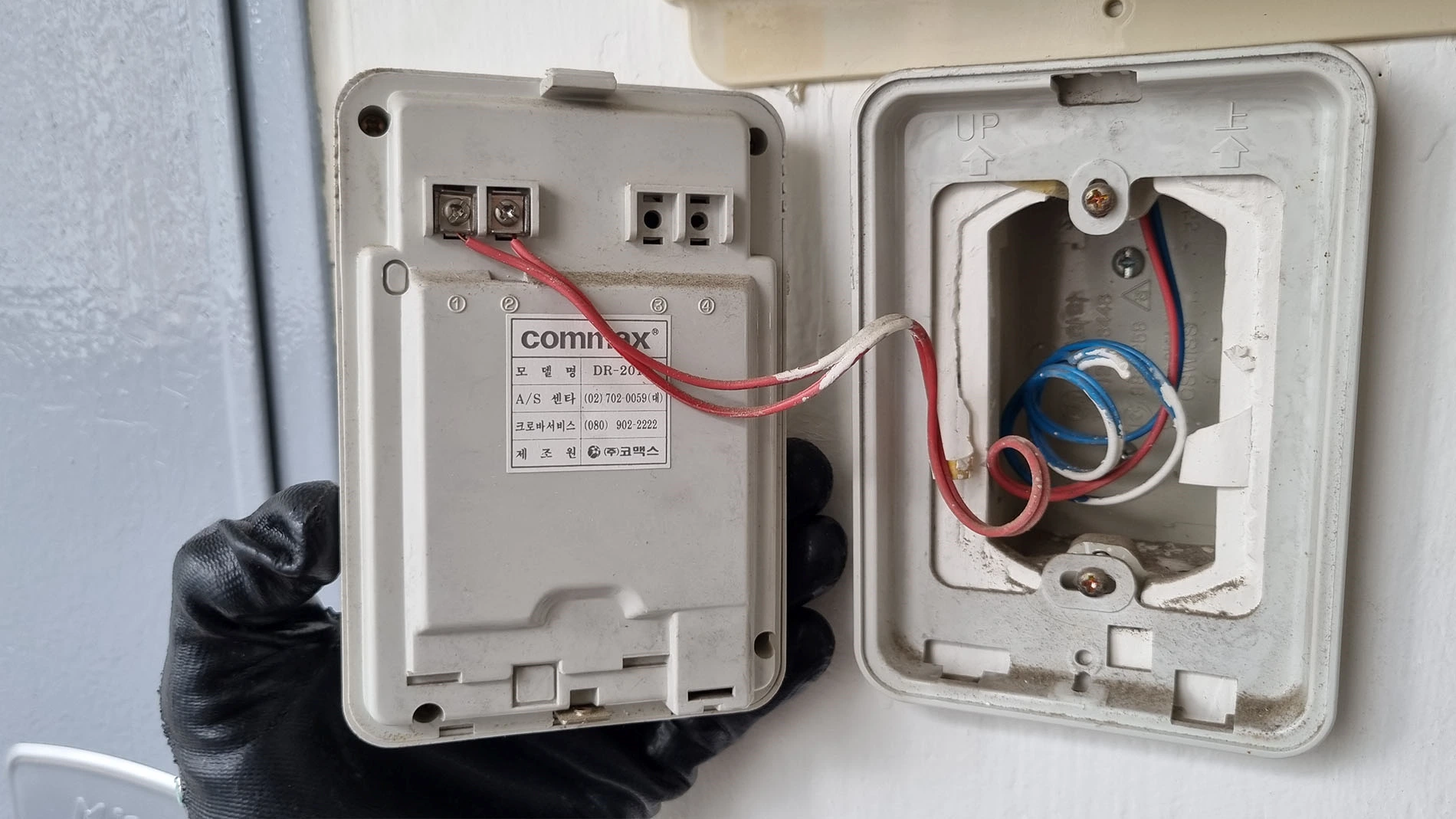

저는 초인종을 떼서 확인했는데 저희 초인종은 왼쪽 사진처럼 아래 구멍이 있고 그중 가운데 구멍에 볼트가 끼워져 있었으며 볼트를 완전히 풀었더니 오른쪽 사진처럼 전선이 연결된 상태로 초인종이 떨어졌습니다.

현재 초인종에는 두 가닥 전선이 끼워져 있고 해당 초인종과 인터폰은 2선식이라는 걸 알 수 있는데요 벽면 안쪽에 파란색 전선 두 가닥이 돌돌 말려있더군요

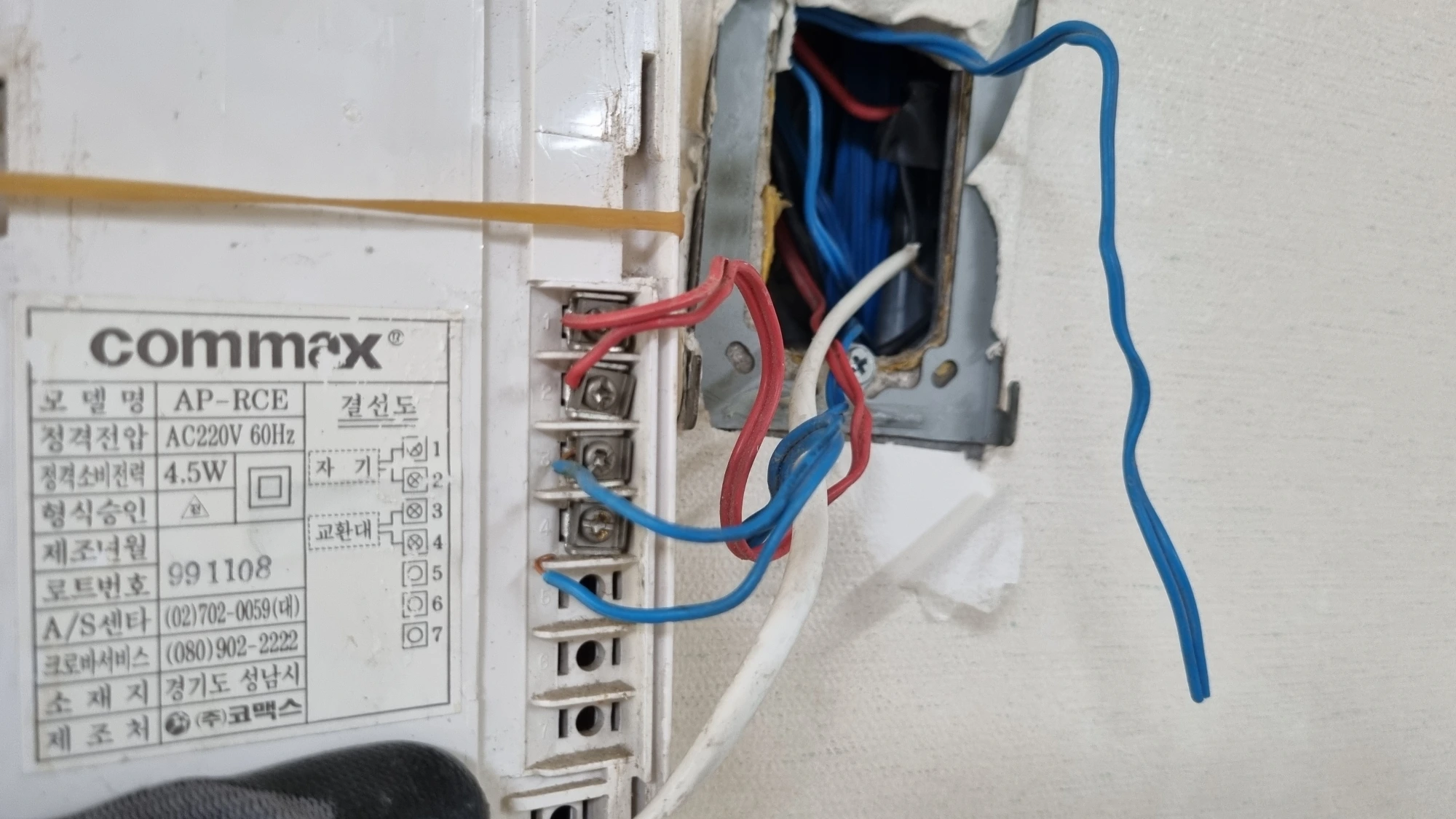

거실 인터폰을 뗐더니 마찬가지로 위에 사진처럼 사용하지 않는 파란색 전선 두 가닥이 있었고 확인해 봤더니 현관 초인종 뒤쪽에 남아있던 전선과 연결되어 있어서 4선식 비디오폰을 선택했습니다.

참고로 인터폰 뒤에 연결된 빨간색 전선은 현관문 초인종과 연결되어 있었고 아래 파란색 전선 두 가닥은 경비실과 연결되어 있습니다.

저희 거실 인터폰은 인터폰 본체를 하늘 방향으로 밀어 올렸더니 설치 브래킷에서 빠지면서 떨어졌습니다.

주의 : 인터폰 뒤에는 220V 전원이 공급되는 전선도 연결되어 있으며 관련 내용은 비디오폰 설치 과정에서 설명드리겠습니다.

전선의 연결 상태를 확인하려면 부저단선 테스터를 사용하는 것이 일반적인데요 저는 부저단선테스터가 없어서 집안에 렌턴을 가지고 같은 용도의 장비를 만들었습니다.

부저 단선 테스터는 부저 소리를 이용해 단선 여부를 확인하는 방식이지만 제가 만든 장비는 렌턴 불빛을 보고 단선 여부를 확인하는 방식입니다.

먼저 20cm 정도 길이의 전선 두 가닥을 준비하고 양쪽에 약 1cm 정도 피복을 벗깁니다.

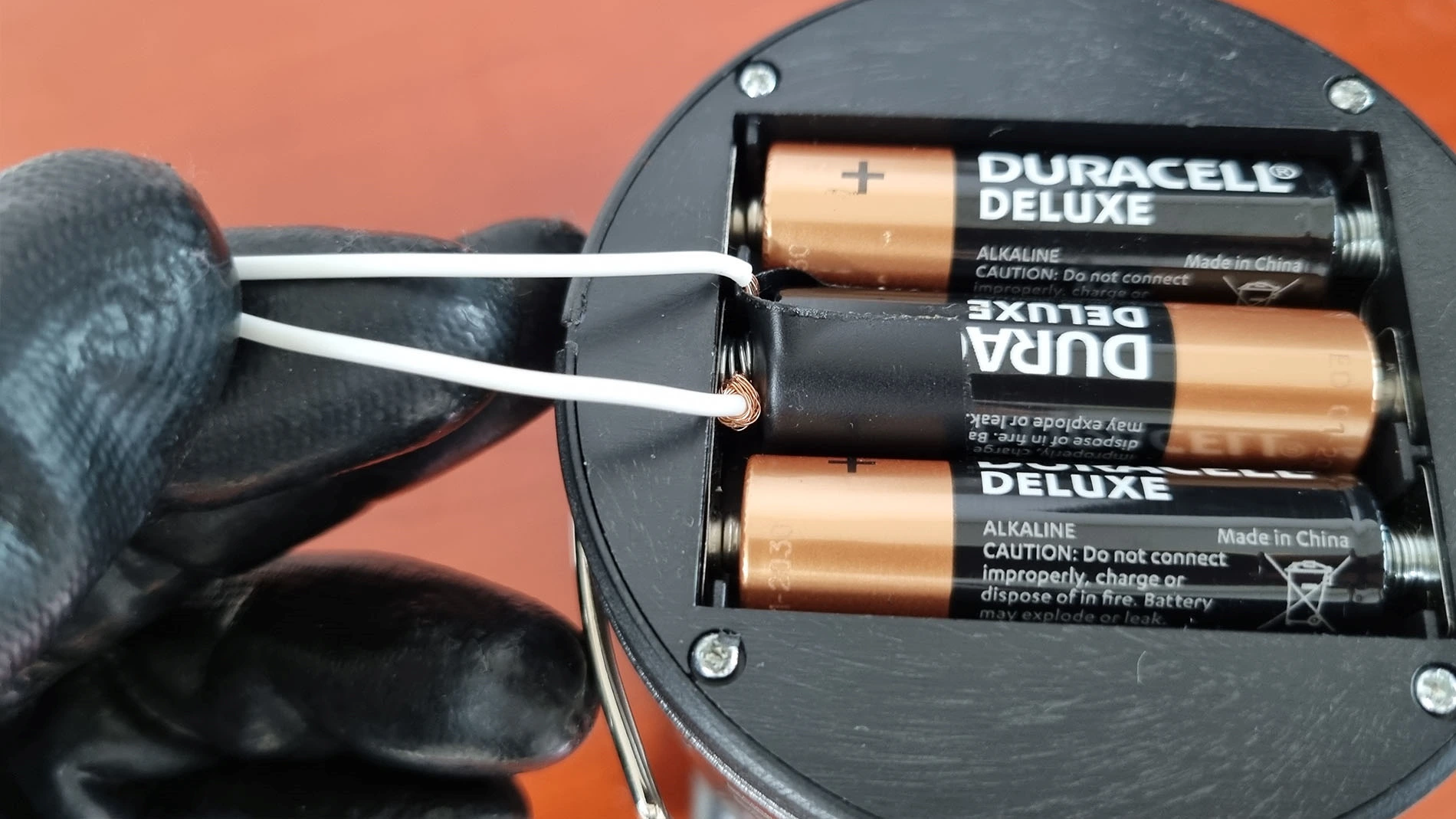

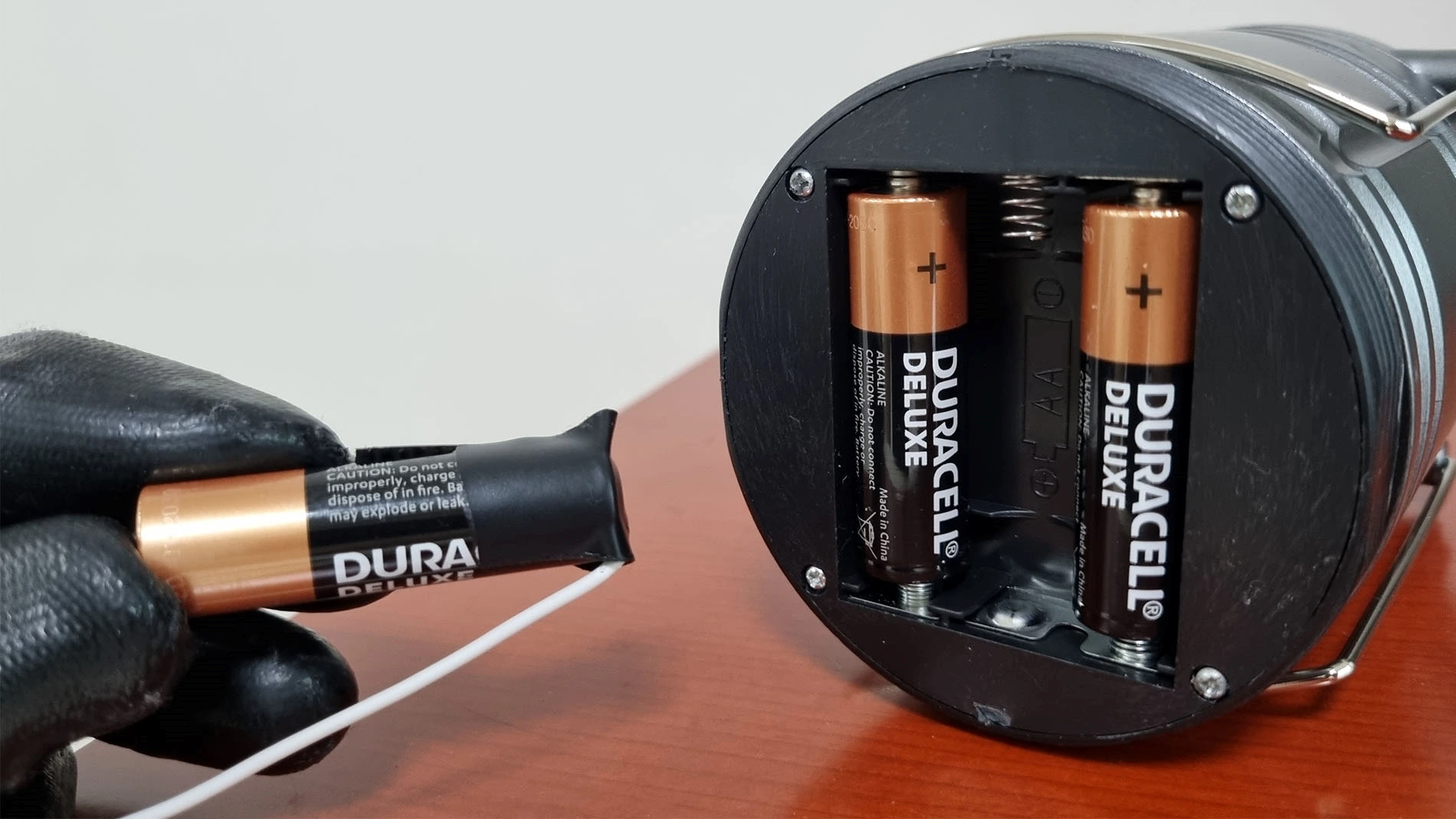

그리고 왼쪽 사진처럼 렌턴 건전지를 한 개 빼서 마이너스 단자에 전선 한가닥의 끝을 밀착시키고 절연테이프로 고정합니다.

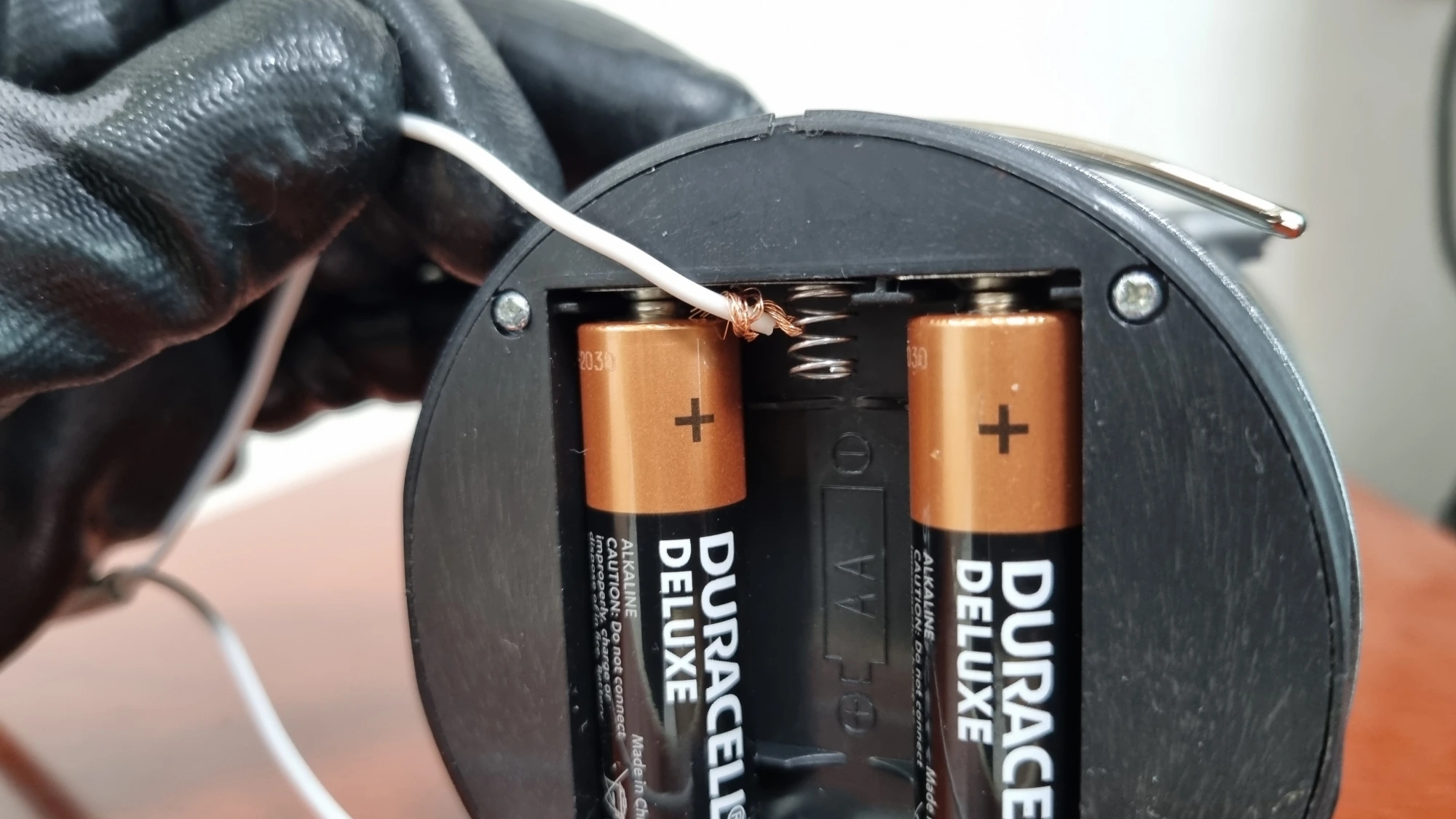

나머지 전선 한가닥은 오른쪽 사진처럼 렌턴의 건전지 끼우는 곳 마이너스 단자에 연결합니다.

왼쪽 사진처럼 건전지를 끼우면 준비가 완료되는 되는데요 이 상태에서는 렌턴 스위치를 켜도 불이 켜지지 않습니다.

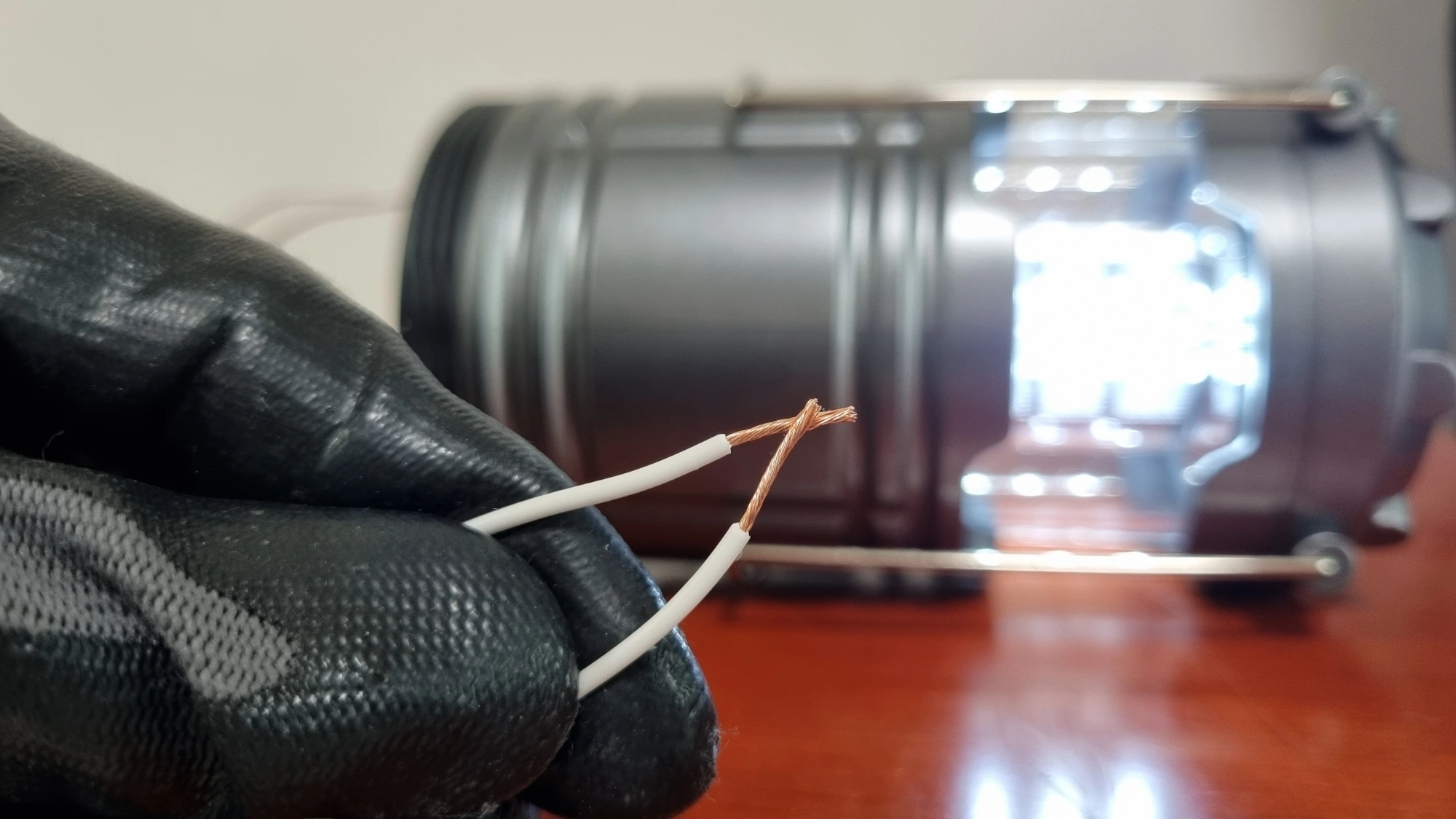

대신 오른쪽 사진처럼 전선 두 가닥의 끝을 서로 연결하면 렌턴에 불이 켜집니다.

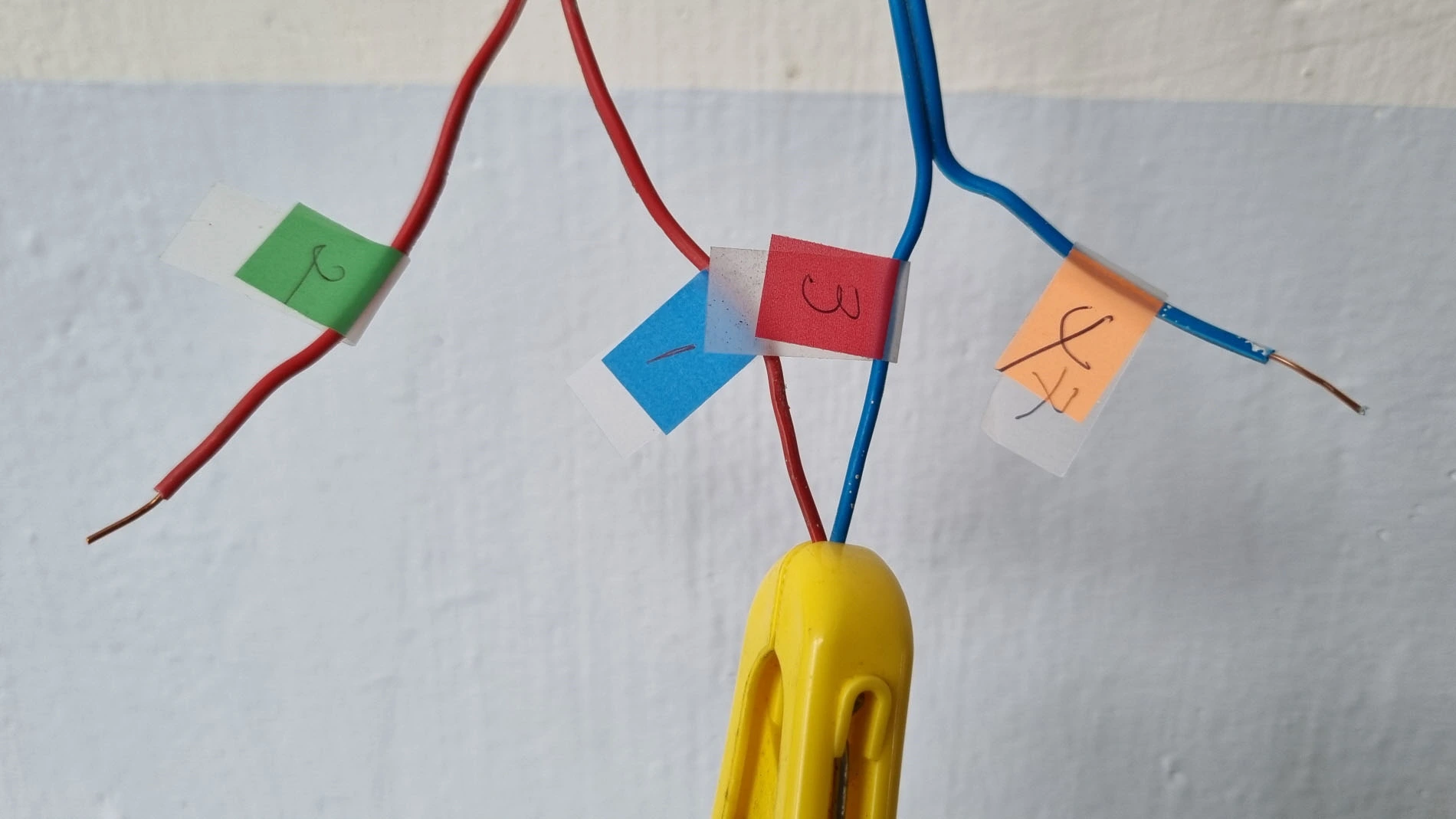

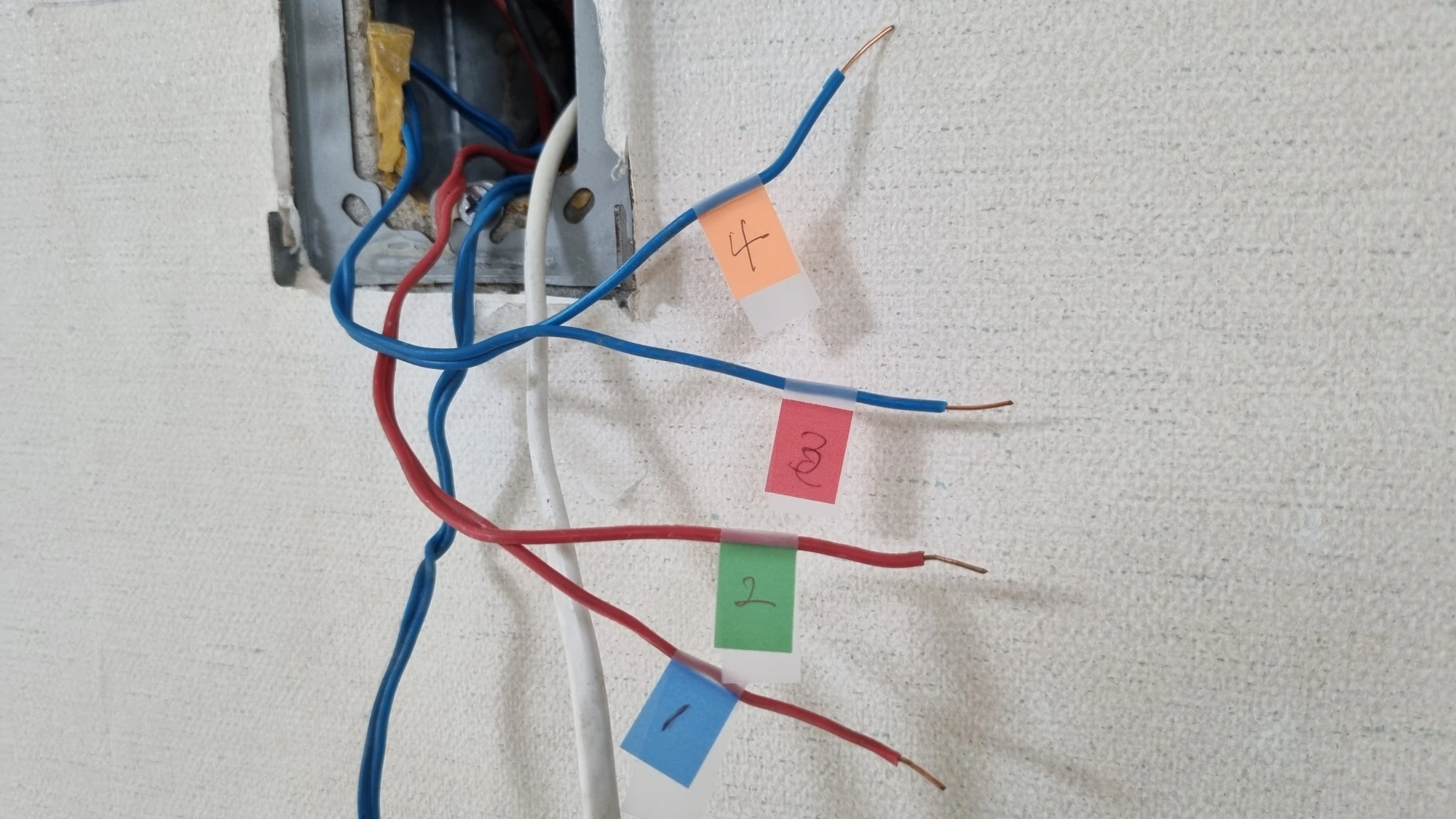

위에 사진은 현관문 초인종 뒤에 연결되어 있던 전선의 모습으로 빨간색 두 가닥에는 1번과 2번 꼬리표를 붙이고 파란색 두 가닥 전선에는 3번과 4번 꼬리표를 붙였습니다.

4선식 비디오폰을 설치하려면 네 가닥 전선을 각각 구분해서 연결해야 하기 때문에 이렇게 같은 색깔의 전선이 있다면 구분하는 작업을 진행해야 합니다.

먼저 1번 전선과 3번 전선을 서로 연결해 놨습니다.

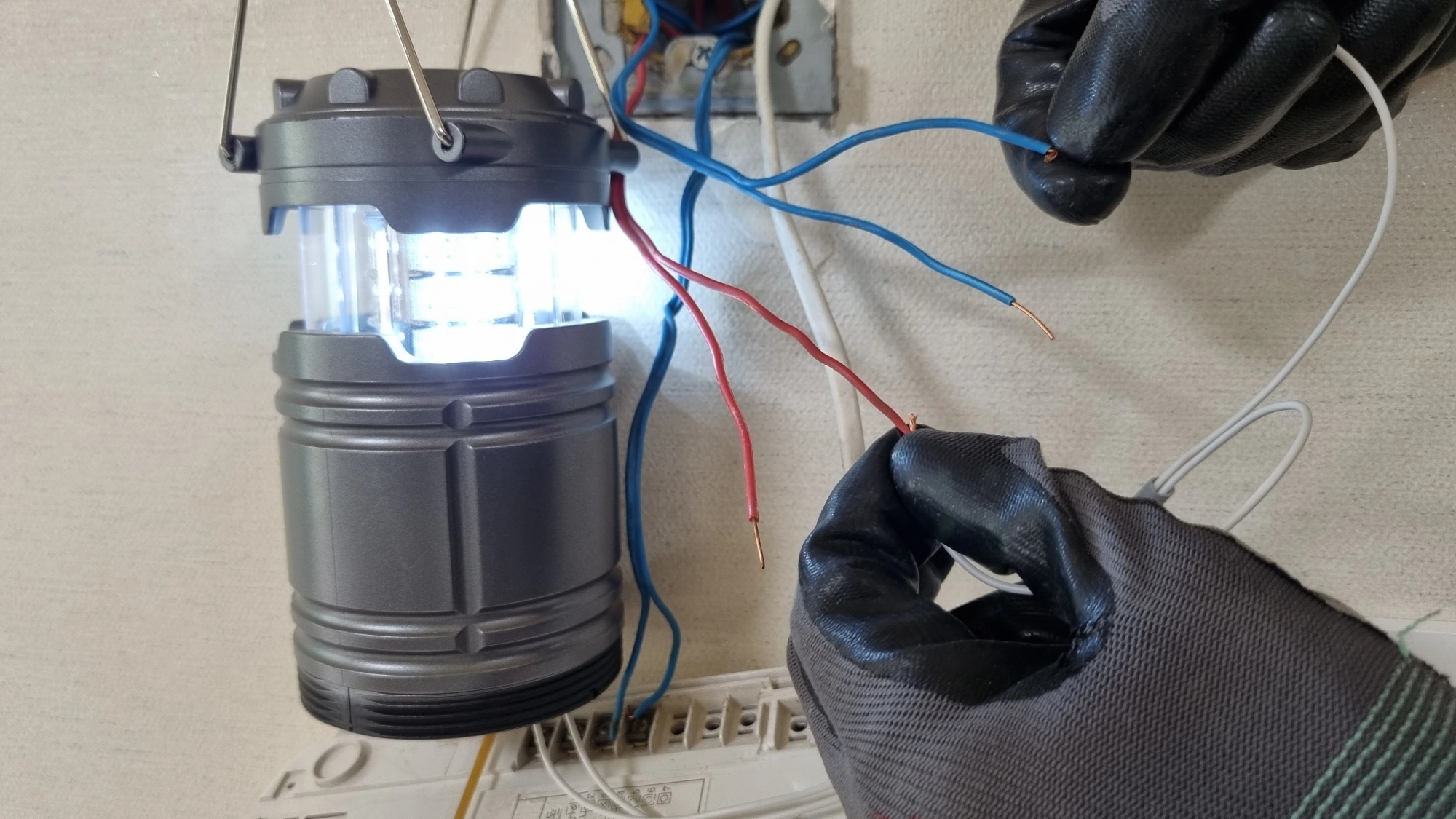

그리고 실내로 들어와서 왼쪽 사진처럼 렌터 테스터 전선 두 가닥을 벽면 전선에 연결해서 불이 켜지는 전선을 찾습니다.

왼쪽 사진처럼 불이 켜지면 현재 연결되어 있는 전선이 현관문 쪽에서도 연결되어 있다는 것을 의미합니다.

그러니까 왼쪽 사진 빨간색 전선 중 손으로 잡고 있는 전선이 1번 전선이 되고 파란색 전선이 3번 전선이 됩니다.

그리고 나머지 빨간색 전선이 2번, 나머지 파란색 전선은 4번 전선이 됩니다.

저희는 빨간색 두 가닥과 파란색 두 가닥이었기 때문에 한 번의 테스트로 네 가닥 전선을 모두 구분할 수 있었지만 만약 네 가닥 전선이 모두 같은 색깔이라면 같은 방법으로 한 번 더 테스트를 진행하면 되겠죠?

물론 렌케이블처럼 전선 각각 다른 색깔 표시가 있다면 이런 구분 작업은 필요 없지만 여러 개의 렌케이블이 매설되어 있다면 현관문과 연결되어 있는 랜케이블을 찾는 작업을 해야겠죠?

4선식 아날로그 비디오폰 설치 방법

전선 구분이 끝나면 본격적인 비디오폰 설치가 시작됩니다.

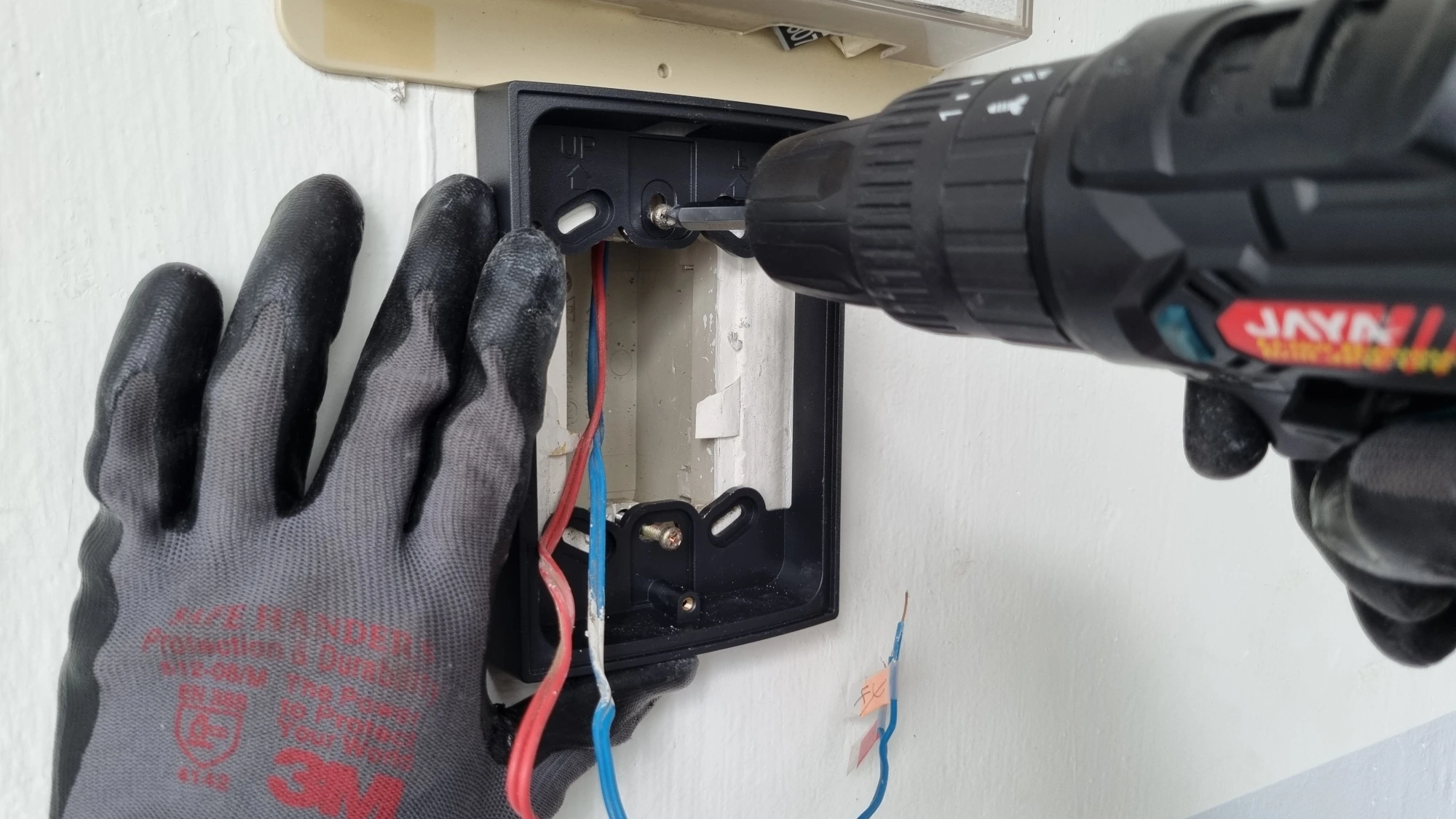

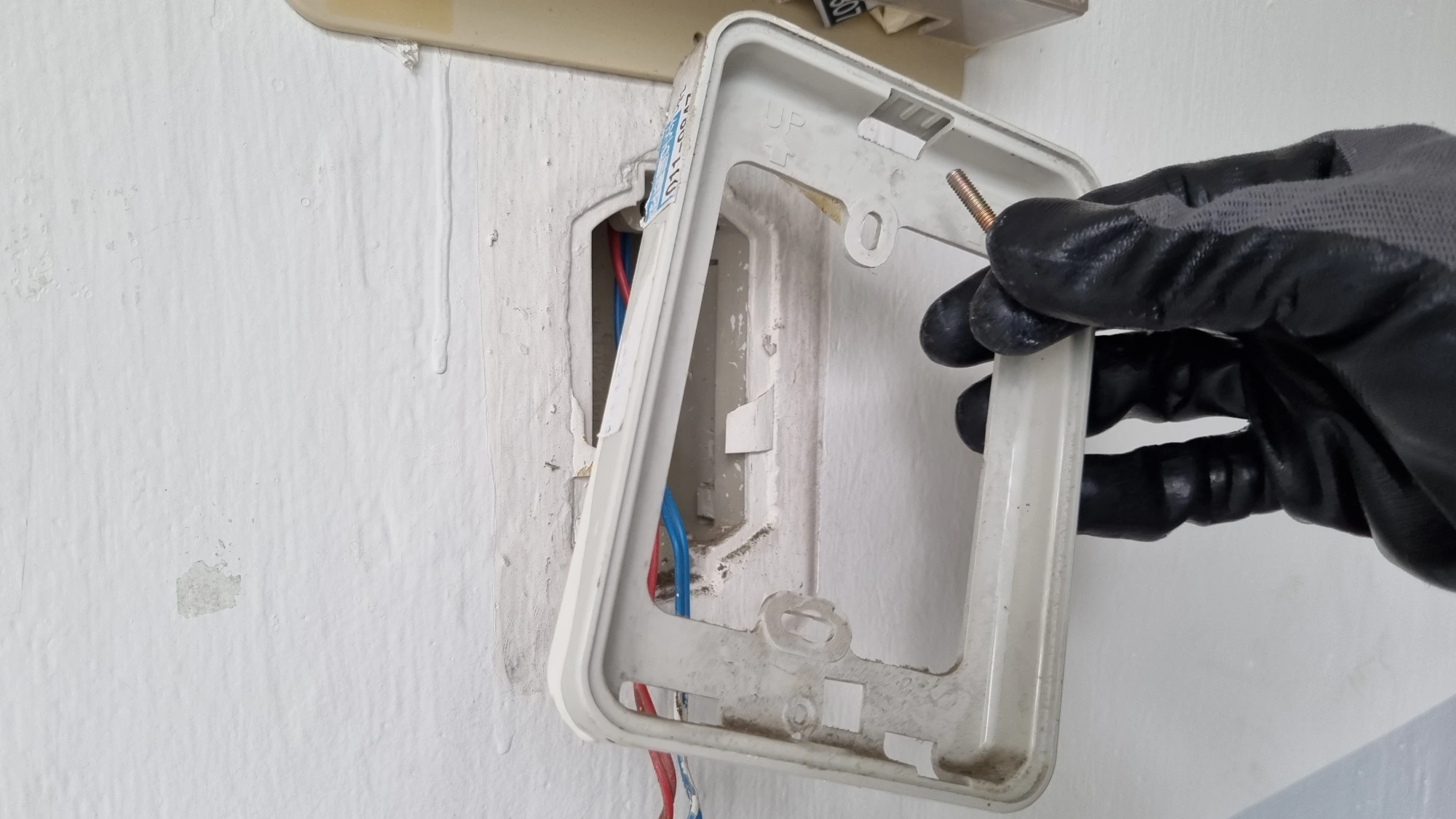

저는 초인종을 먼저 설치했는데요 왼쪽 사진처럼 기존에 설치되어 있던 초인종 브래킷을 떼어내고 오른쪽 사진처럼 새 브래킷을 설치했습니다.

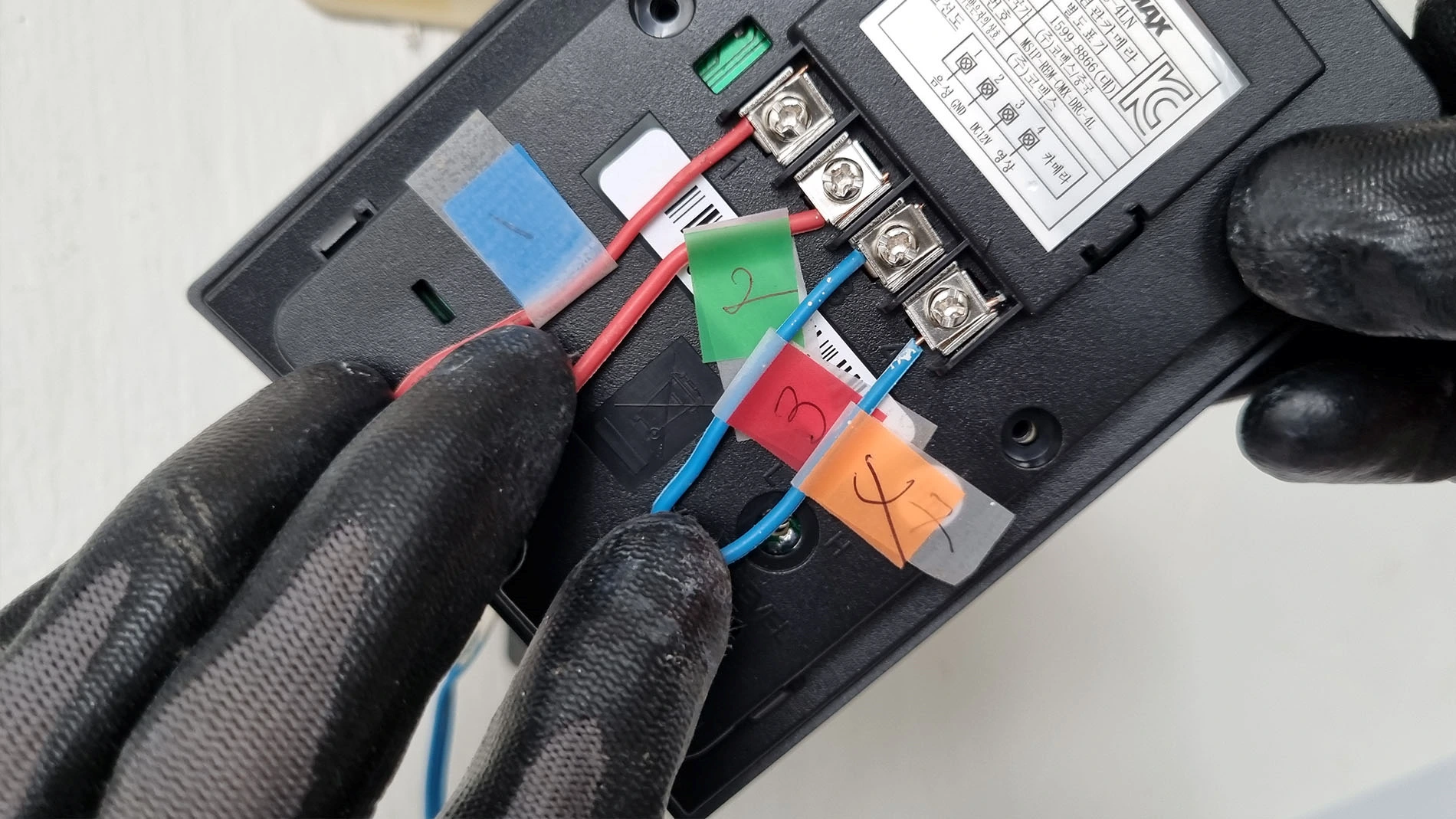

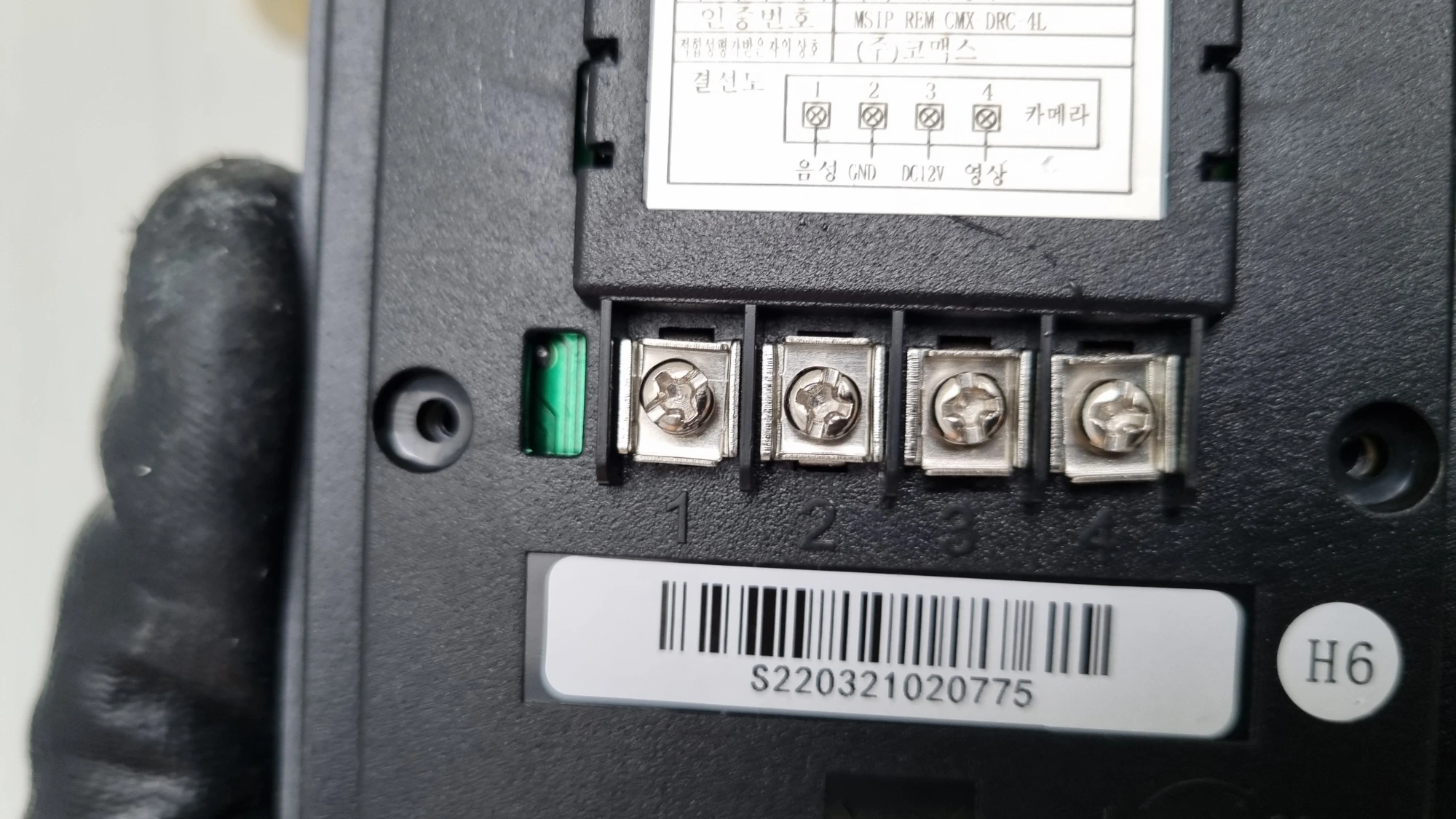

초인종 뒷면에는 왼쪽 사진처럼 네 개의 단자와 숫자가 표시되어 있으며 오른쪽 사진처럼 전선에 붙여놓은 꼬리표의 숫자 표시와 단자에 표시된 숫자표시를 서로 맞춰서 연결 고정했습니다.

전선을 초인종에 모두 연결하고 위에 사진처럼 전선을 안으로 밀어 넣은 다음 카메라가 달린 초인종을 벽면에 볼트로 고정합니다.

비디오폰에 연결하는 전선은 모두 제품 구성품에 들어있는 잭에 연결해서 연결해야 합니다.

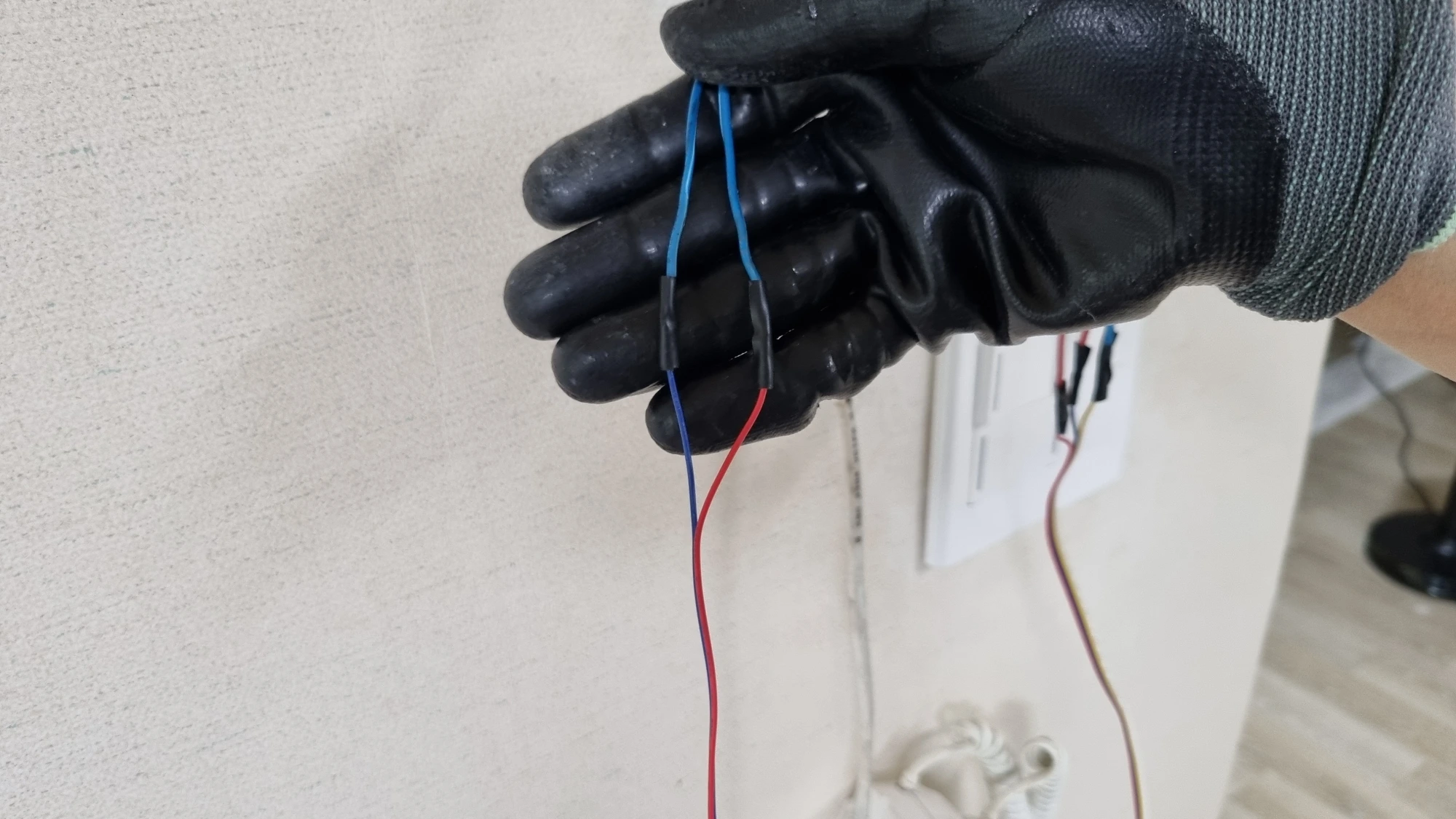

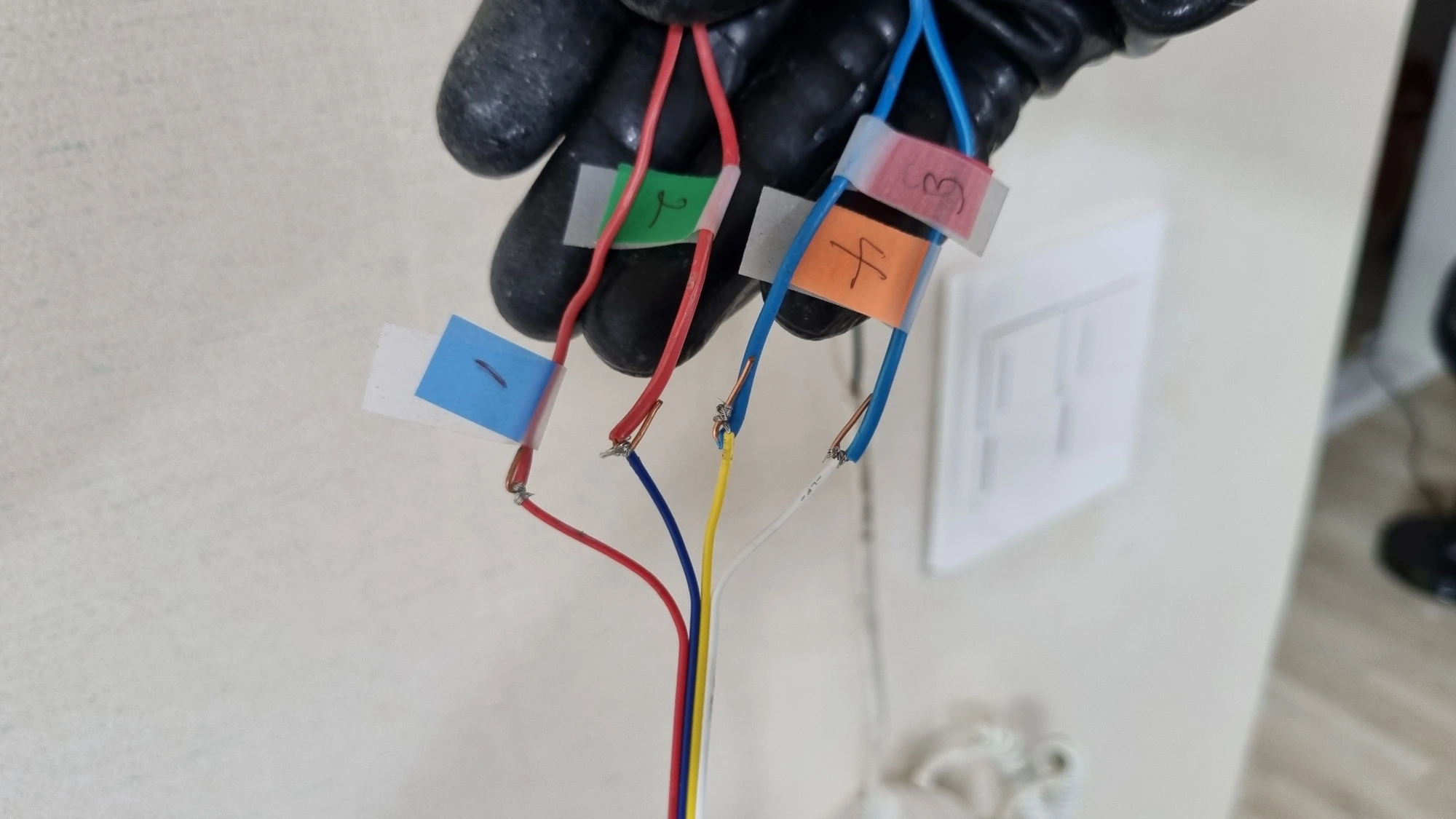

위에 사진처럼 네 가닥 전선이 연결된 잭을 벽면 전선에 연결하면 되는데 잭에 연결된 전선은 각각의 번호가 있고 그 번호와 꼬리표 번호를 서로 맞춰서 연결한 뒤 전선 각각 절연 테이프를 감아줍니다.

위에 파란색 전선 두 가닥은 앞서 달려있던 초인종에 경비실과 연결되어 있던 전선으로 비디오폰 경비실 단자에 연결하는 잭의 전선과 연결하고 절연테이프를 감았습니다.

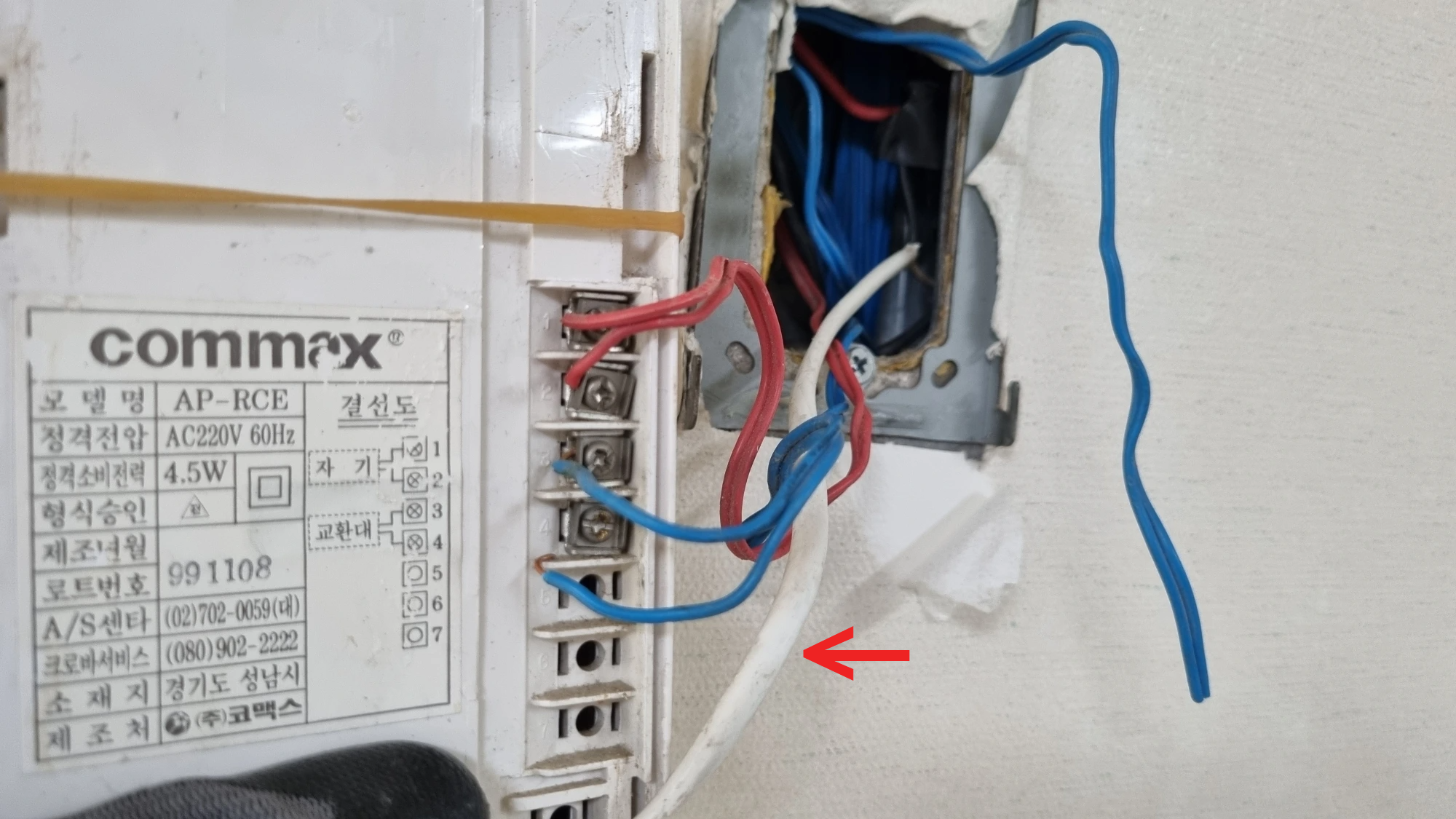

왼쪽 사진 화살표가 가리키는 전선은 220 볼트 전기가 흐르는 전원 전선으로 벽면에 매설된 전선과 연결되어 있습니다.

해당 전선 역시 비디오폰에 연결할 때는 오른쪽 사진처럼 잭을 연결해야 하기 때문에 분리해야 합니다.

220 볼트 전원 전선을 분리할 때는 누전차단기를 내리고 분리한 뒤 오른쪽 사진처럼 잭을 연결한 후에 차단기를 올려야 합니다.

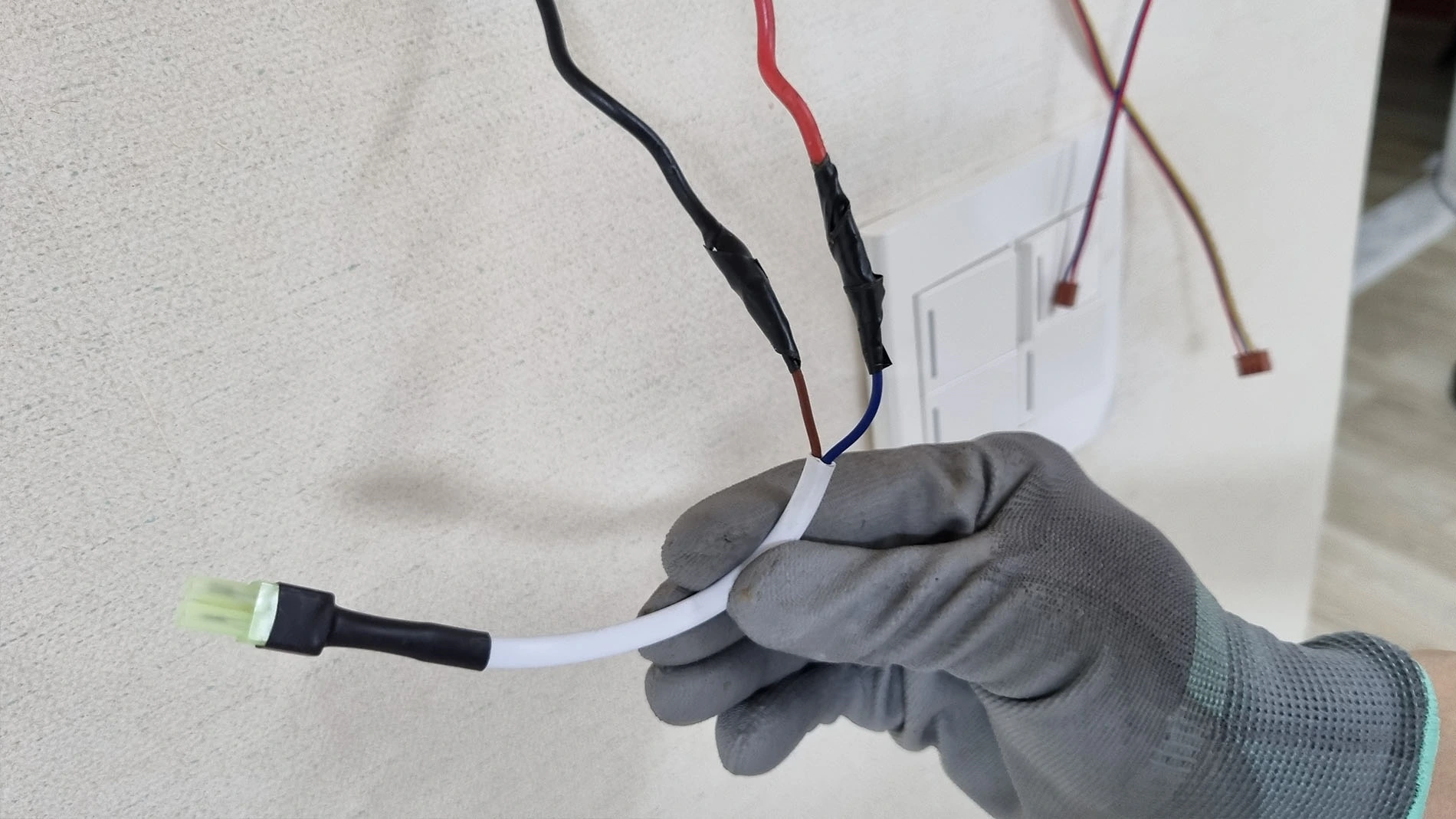

왼쪽 사진에는 전원 전선이 흰색 전선으로 보이지만 전선을 당겨서 벽면 속 있던 전선을 빼냈더니 오른쪽 사진처럼 빨간색 전선과 검은색 전선이 연결되어 있고 연결된 부분을 풀어서 인터폰을 떼어내고 비디오폰 구성품에 들어 있는 전원잭을 연결했습니다.

일부 인터폰이나 비디오폰은 전원이 플러그 방식으로 되어 있는 것도 있으며 플러그로 연결되어 있는 경우에는 플러그를 뽑고 플러그가 연결된 전선을 잘라서 잭을 연결하면 되기 때문에 누전차단기를 내릴 필요는 없습니다.

모든 전선에 잭을 연결한 다음 왼쪽 사진처럼 기존에 달려있던 브래킷을 떼어냈습니다.

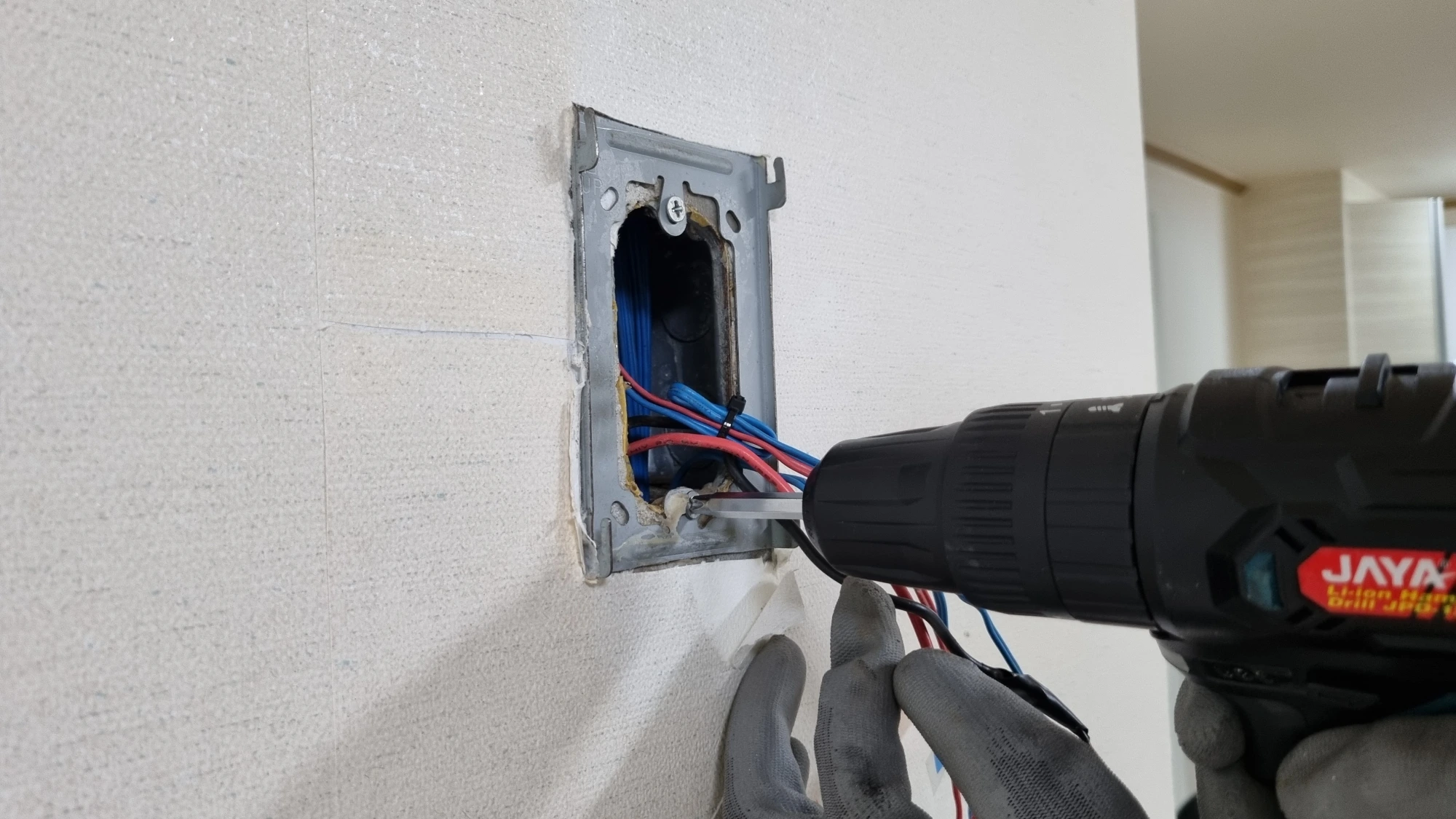

그리고 오른쪽 사진처럼 비디오폰 구성품에 들어 있는 브래킷을 올려놓고 볼트로 고정했습니다.

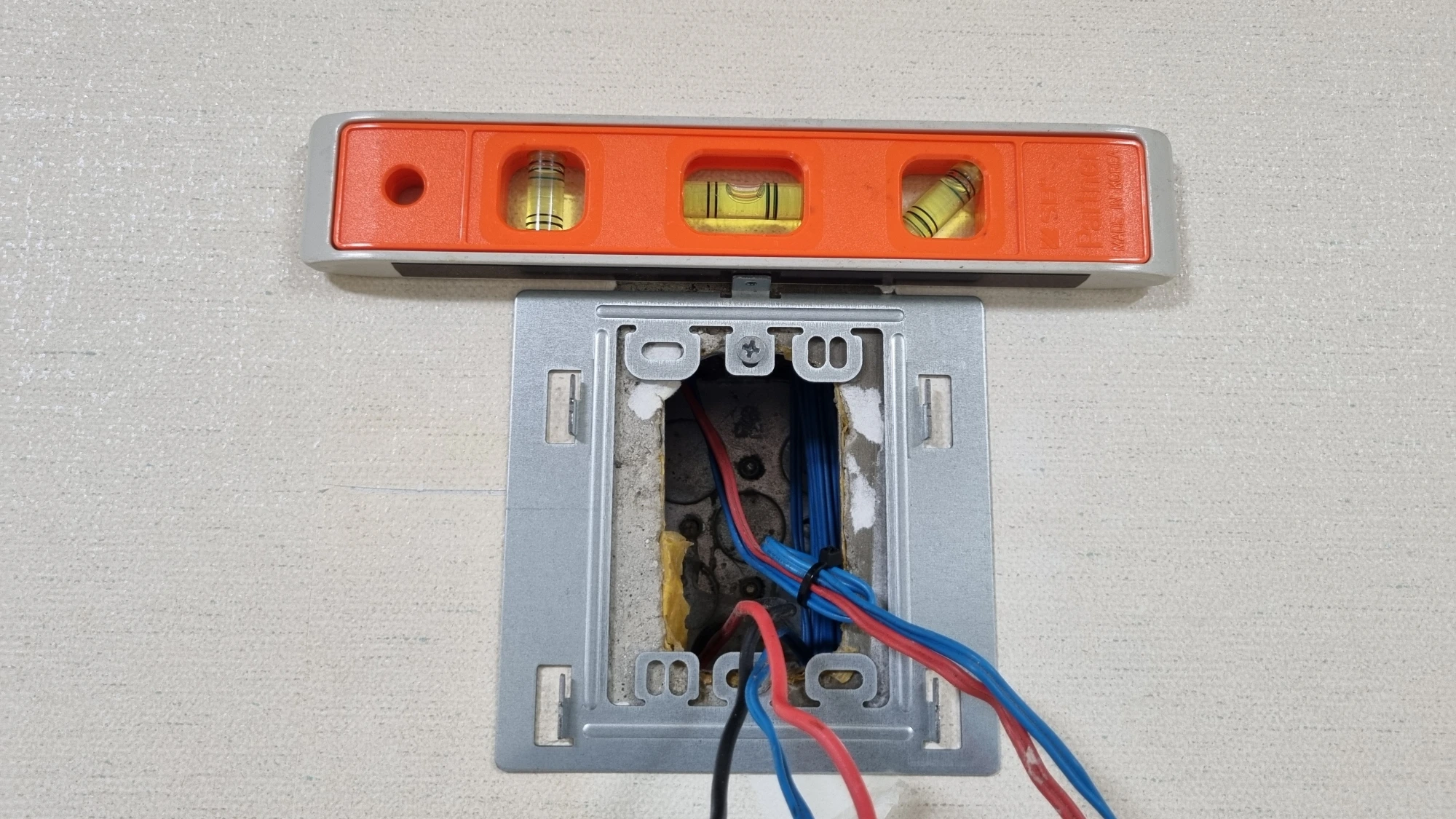

브래킷을 고정할 때 수평 수직을 잘 맞춰야 나중에 모니터를 고정했을 때 반듯하게 설치가 되겠죠?

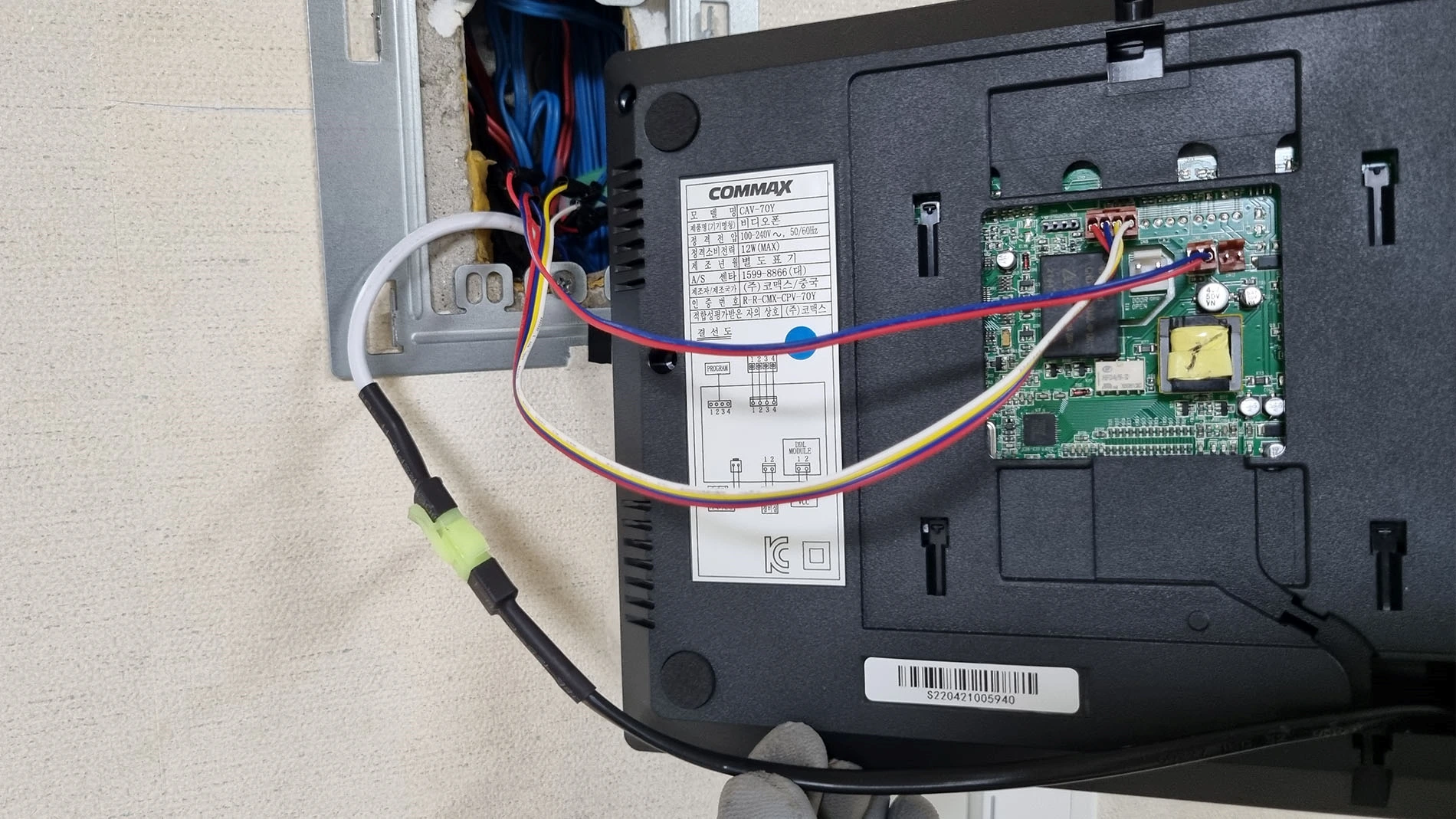

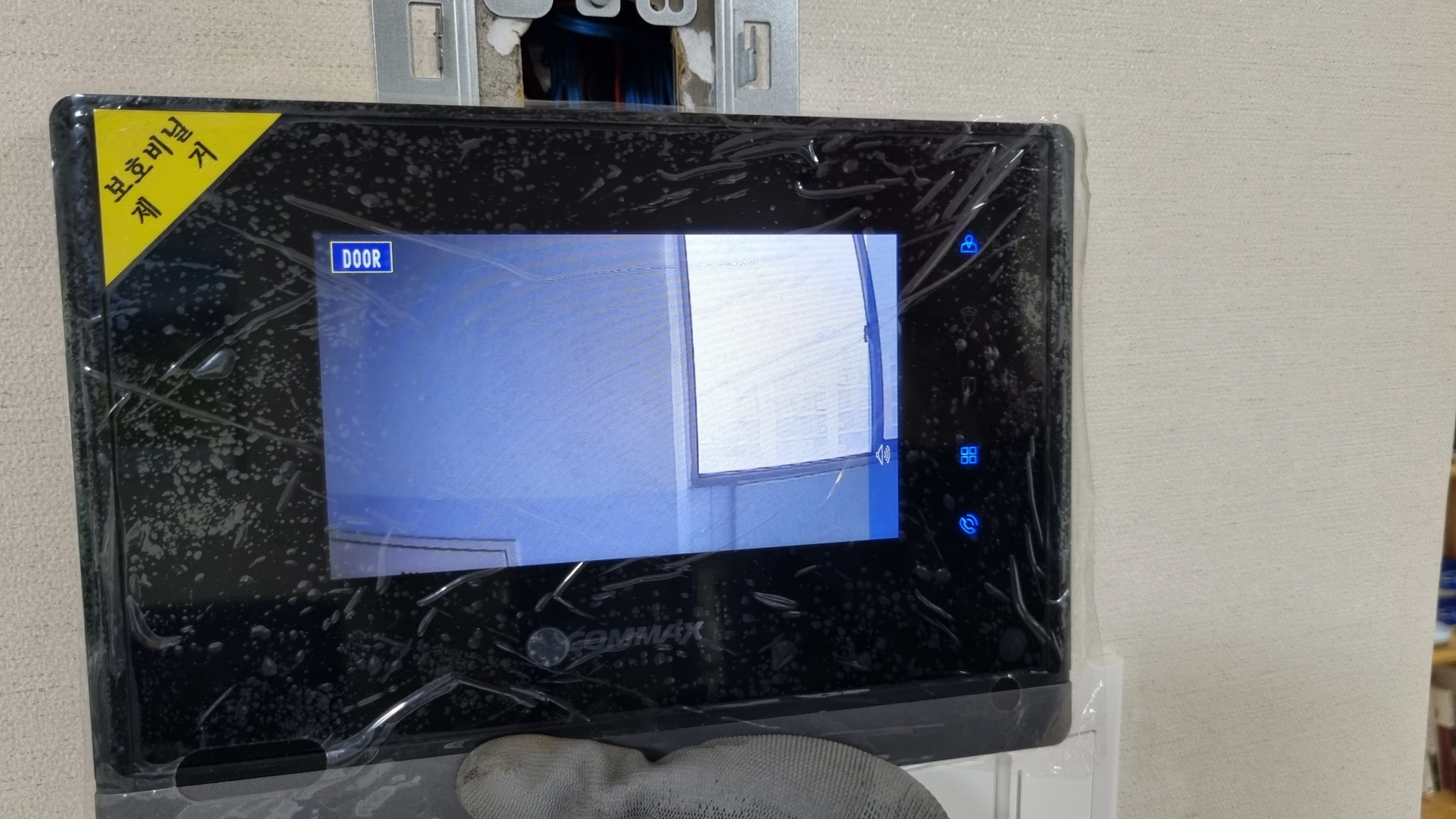

왼쪽 사진처럼 모니터 뒷면에 잭을 모두 끼우고 오른쪽 사진처럼 카메라를 켜서 정상 작동 여부를 확인했습니다.

잭을 끼우는 위치와 연결 방법은 설치 설명서에 알기 쉽게 표시되어 있습니다.

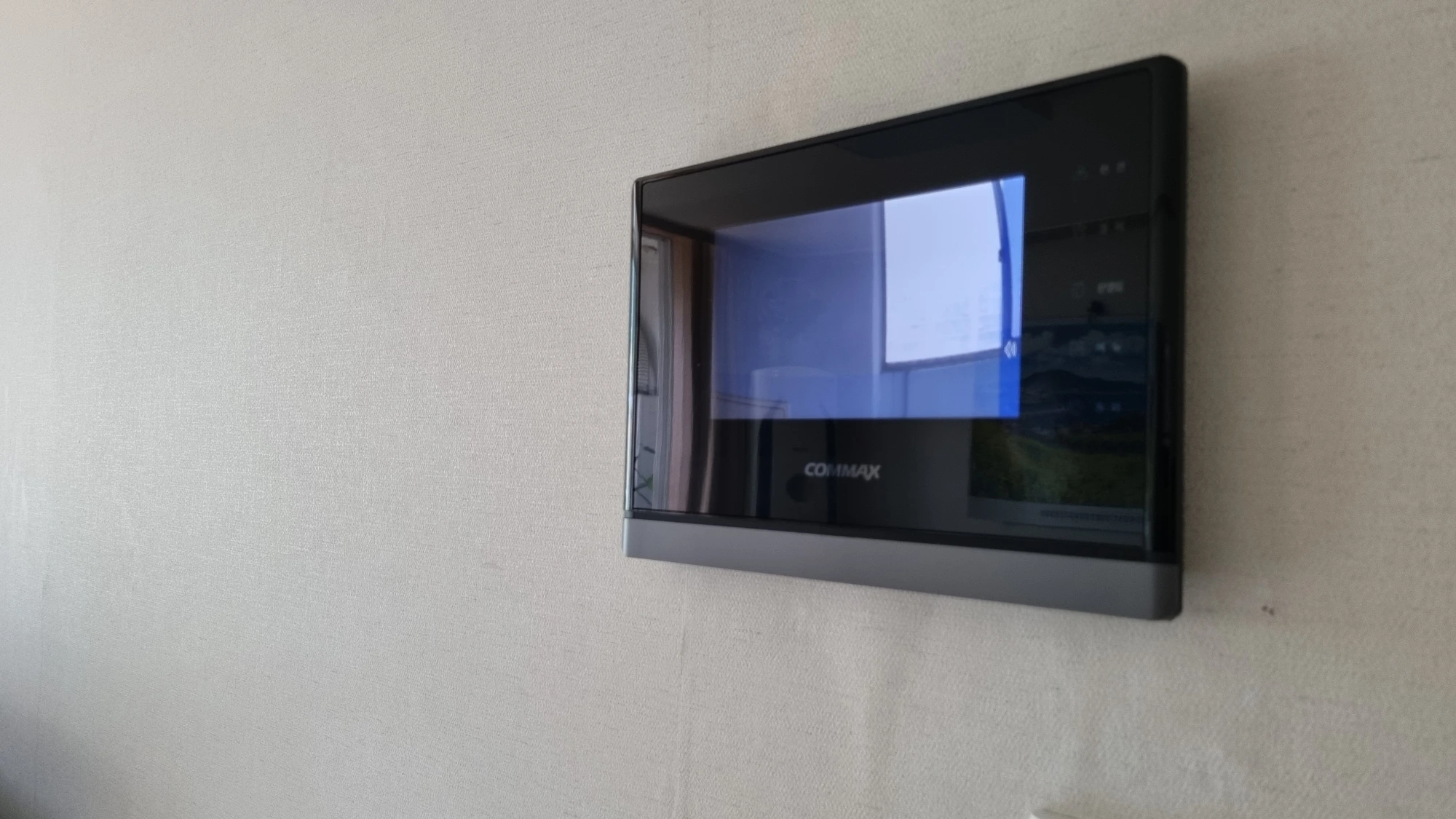

비디오폰 뒤에 연결된 전선을 잘 정리해서 벽 안쪽으로 밀어 넣고 브래킷에 비디오폰을 끼워서 고정하면 비디오폰 설치가 완료됩니다.

저희 인터폰은 벽면에 밀착되어 있는 노출형이었고 새로 설치한 비디오폰 역시 노출형으로 설치했는데요 일부 인터폰 비디오폰의 경우 벽면 안쪽으로 매립되어 있는 것은 탈거하는 방법도 다소 까다로울 수 있으며 새로 설치할 때 공간 크기나 모양이 맞지 않다면 기존 공간을 막아줄 보강판을 추가로 주문해서 설치해야 합니다.

기존에 달려있는 비디오폰이나 인터폰의 탈거 방법을 잘 모르겠다면 관리사무소에 문의해서 확인할 수도 있습니다.
