아파트 현관 손잡이 일체형 밀레 디지털 도어록 설치

아파트 현관문 손잡이 대신 현관 손잡이 일체형 밀레 디지털 도어록 설치 방법 과정

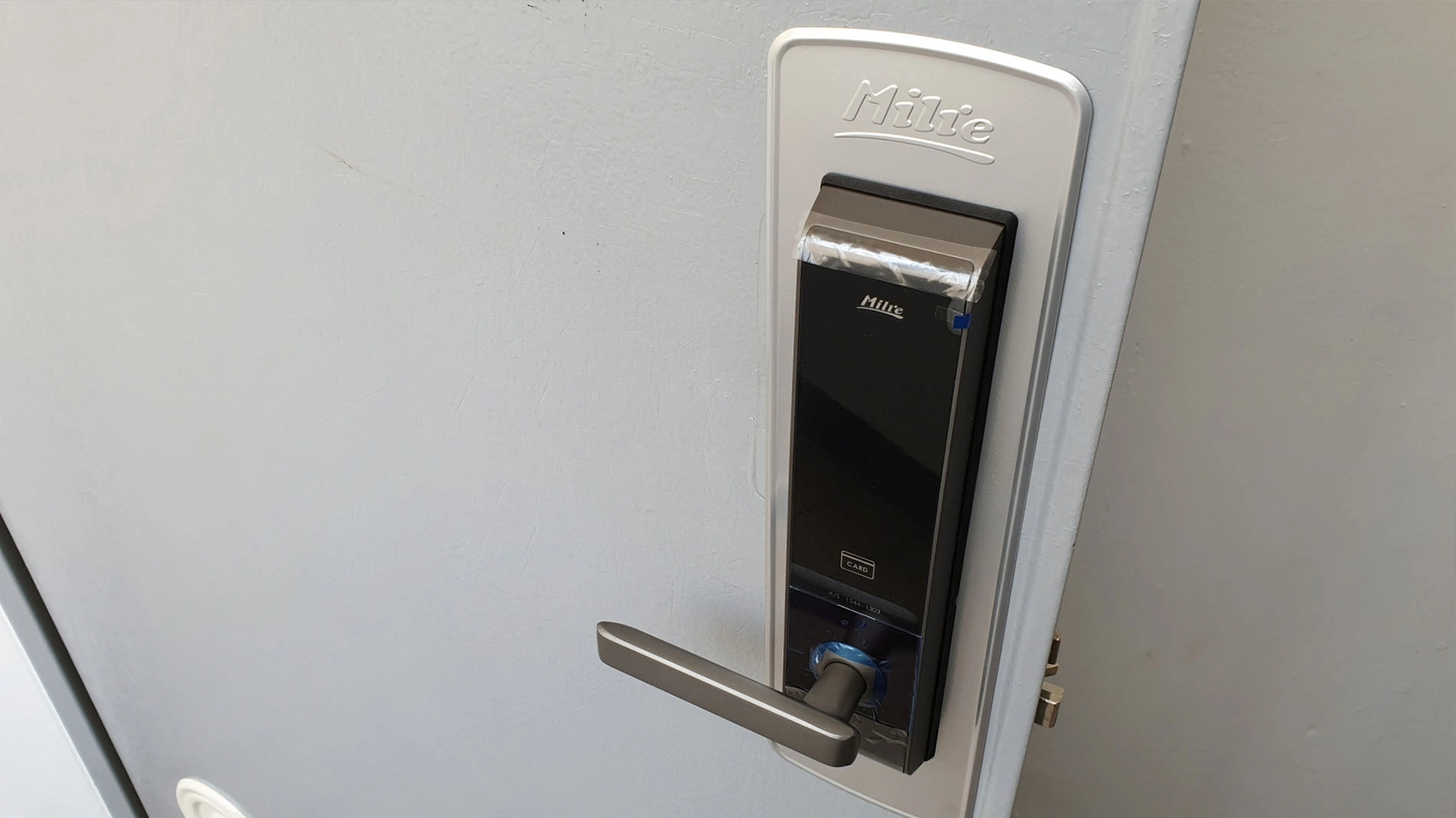

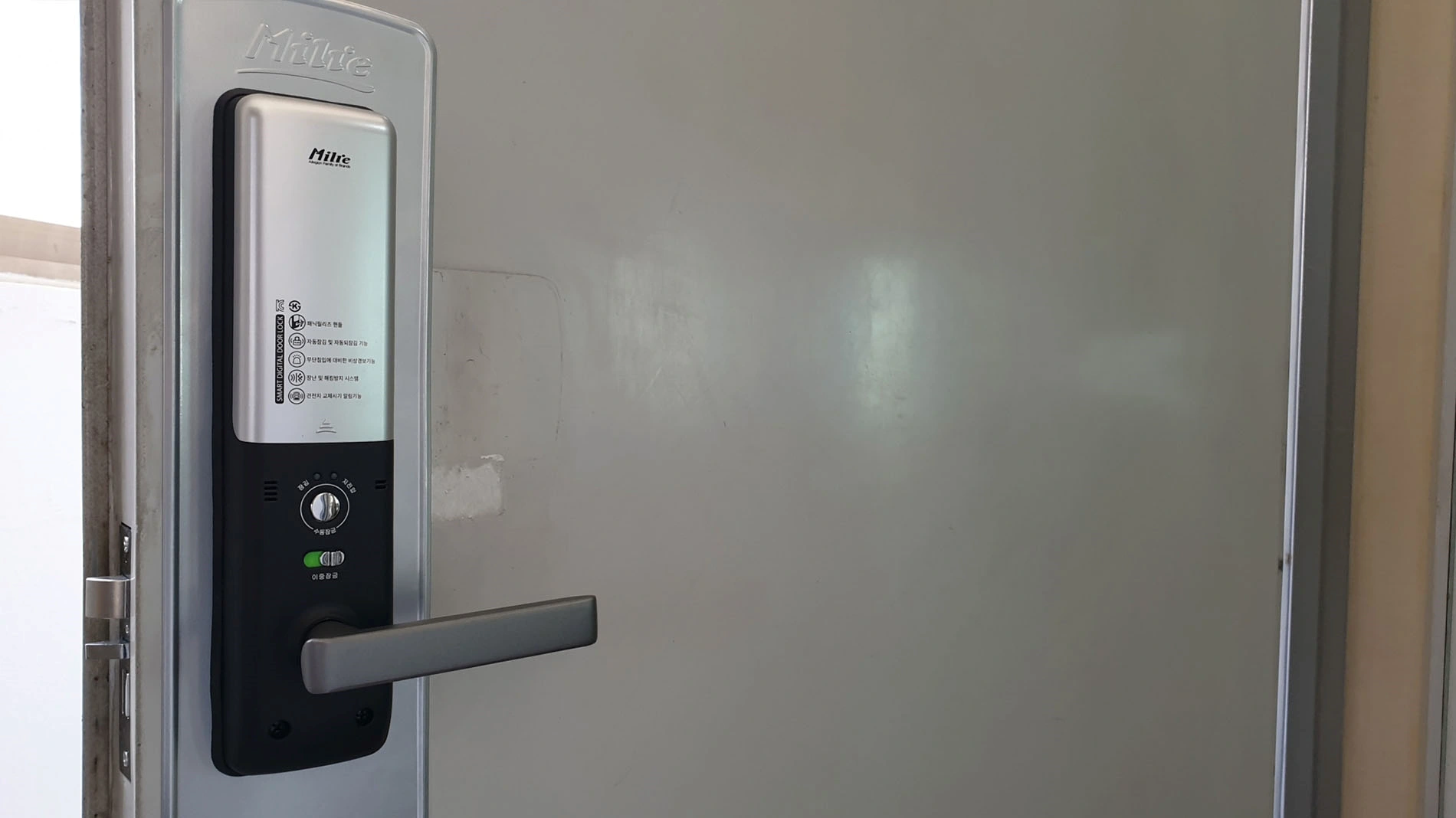

왼쪽 사진은 저희 아파트 현관에 설치한 도어록은 현관 손잡이 일체형 타입의 밀레 디지털 도어록입니다.

오른쪽 사진은 기존에 달려있는 현관 손잡이와 보조키 타입 도어록의 모습으로 현관 손잡이와 도어록, 안전고리까지 떼야했습니다.

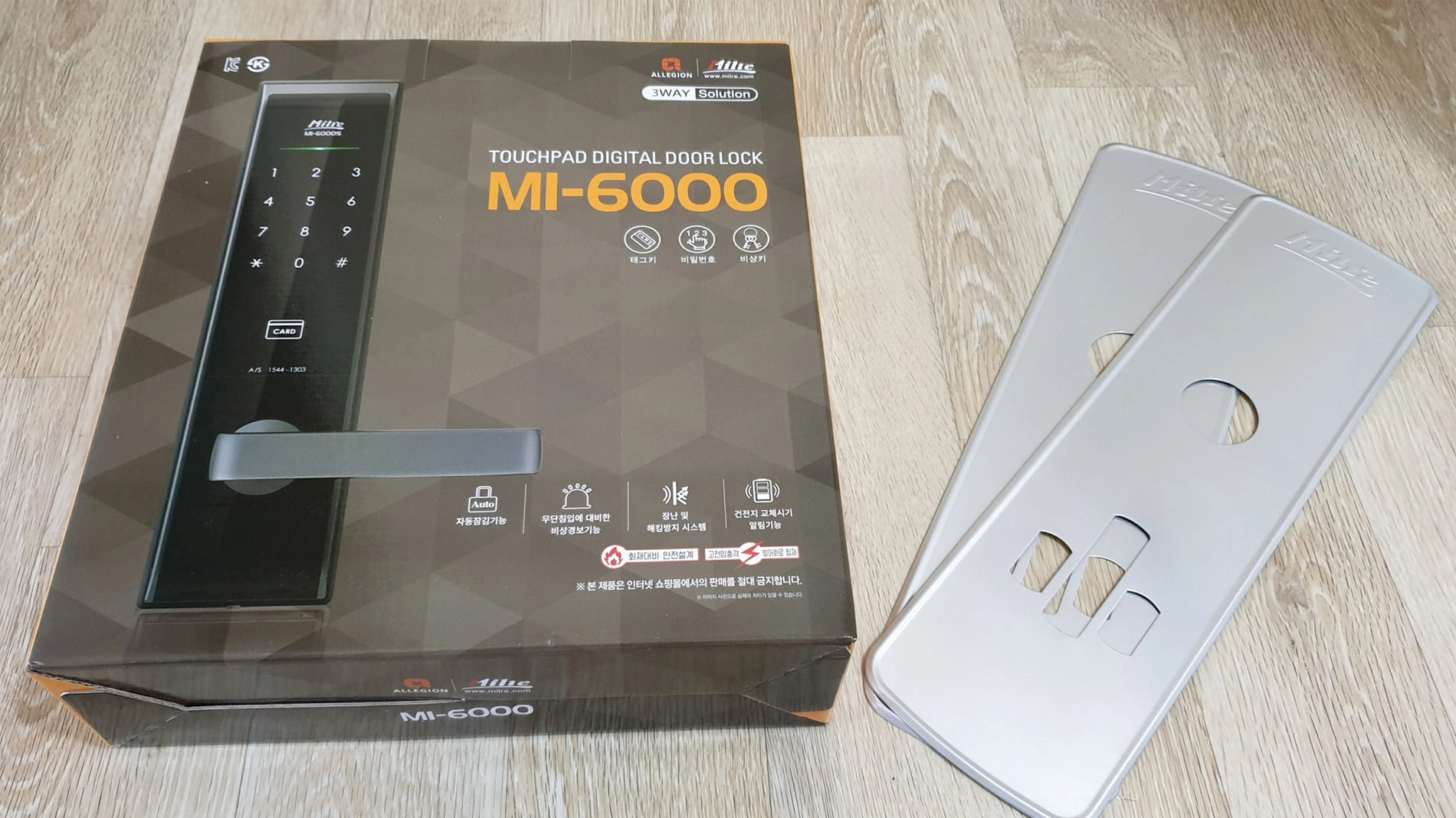

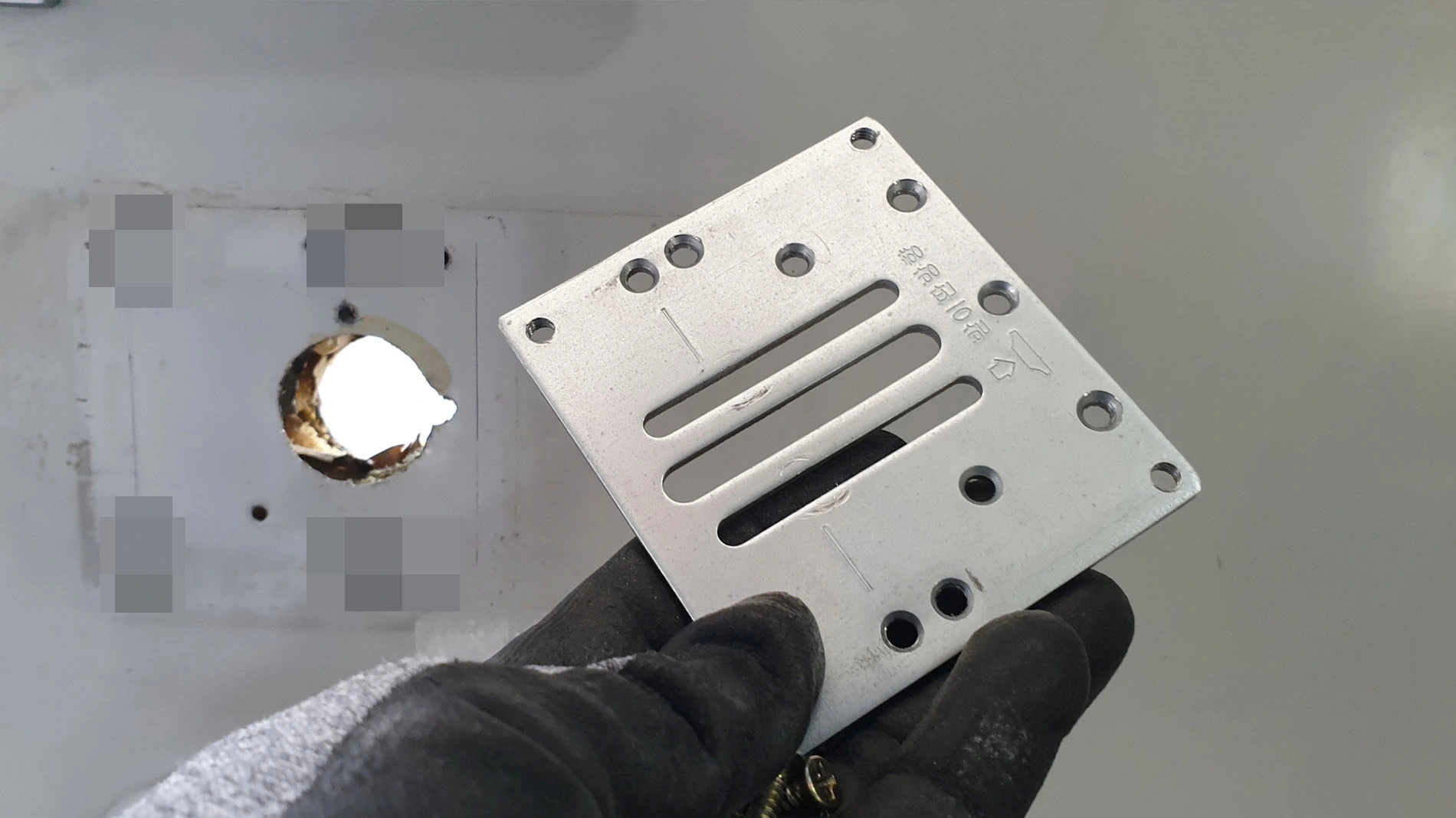

또한 보조키 도어록을 떼면 설치를 위해 뚫었던 구멍이 있는데요 새로 설치할 도어록 본체로 구멍이 완전히 가려지지 않아서 보강판 두장 한 세트를 추가로 준비했습니다.

참고로 안전고리가 조금만 더 위에 설치되어 있었다면 뗄 필요가 없었는데 도어록 보강판 끝부분에 살짝 걸리는 위치에 있어서 떼야했습니다.

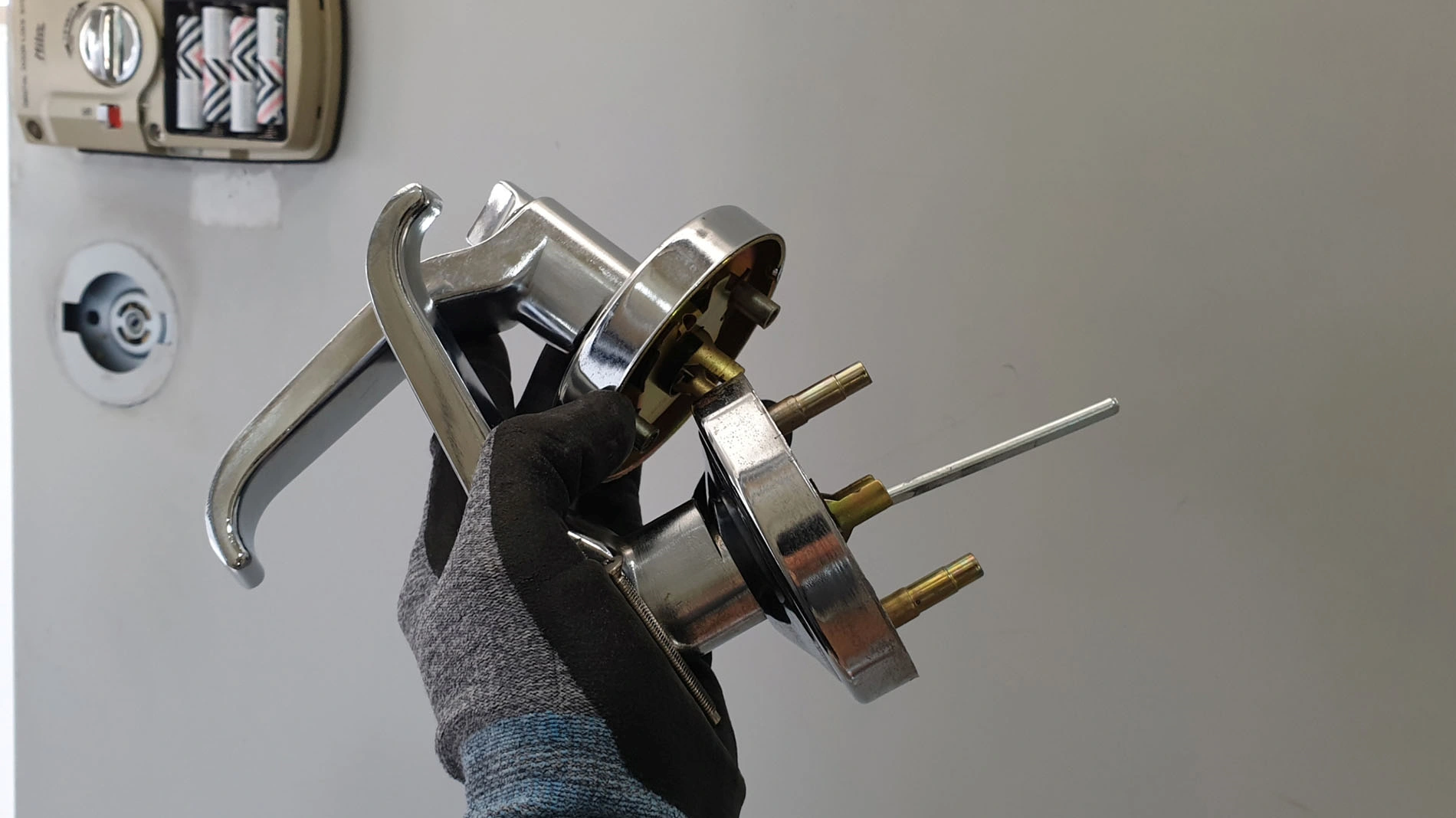

위에 사진은 현관 손잡이의 모습으로 왼쪽 사진처럼 양쪽에 두 개의 고정볼트가 있고 고정 볼트를 모두 풀면 오른쪽 사진처럼 양쪽 손잡이가 문에서 떨어집니다.

문 옆면에 끼워진 장치 역시 위아래 고정 볼트를 모두 풀면 왼쪽 사진처럼 빼낼 수 있습니다.

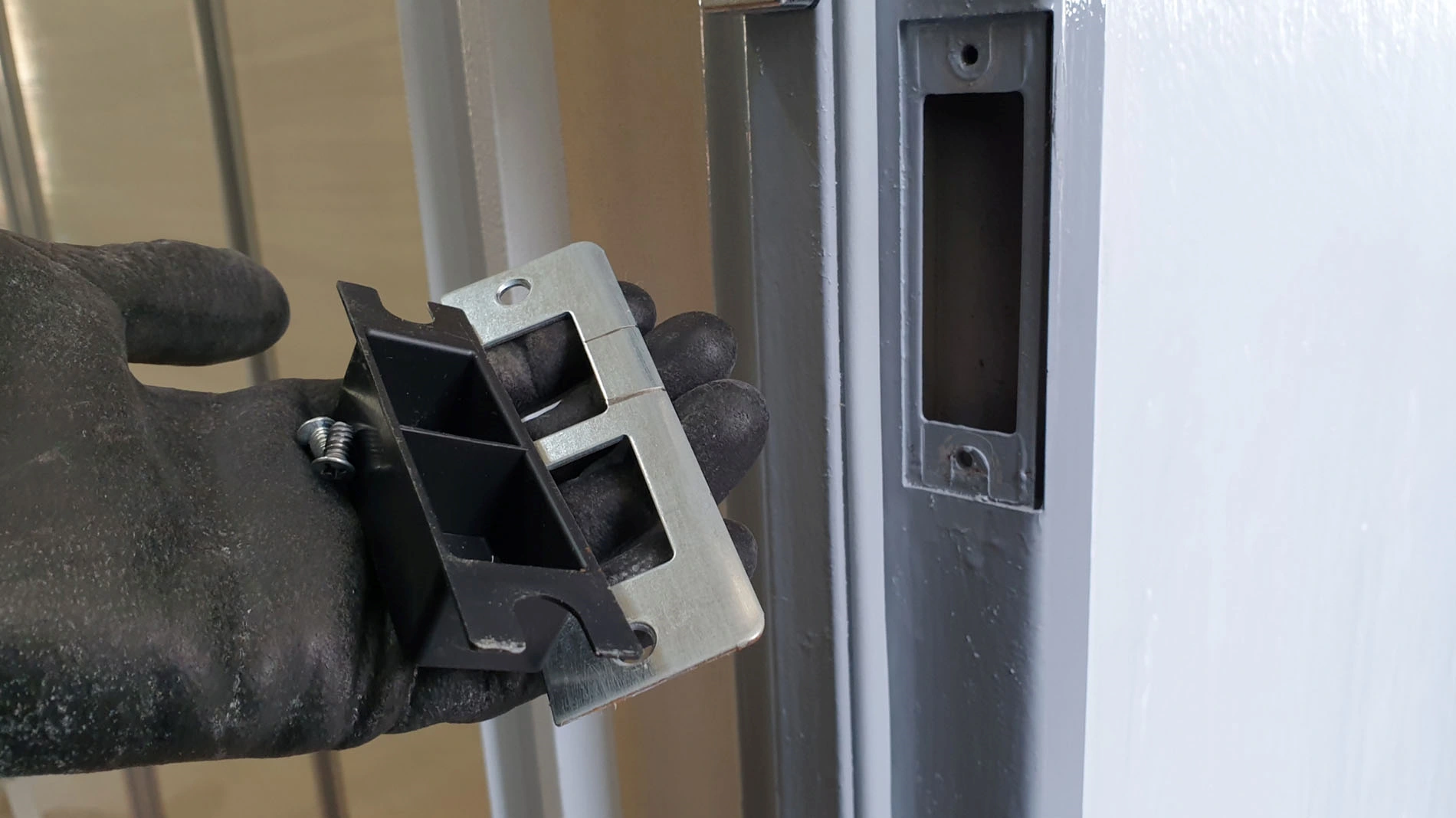

문틀에 끼워진 부품 역시 위아래 고정 볼트를 모두 풀면 커버가 떨어지고 오른쪽 사진처럼 안쪽 플라스틱 부품까지 모두 빼냅니다.

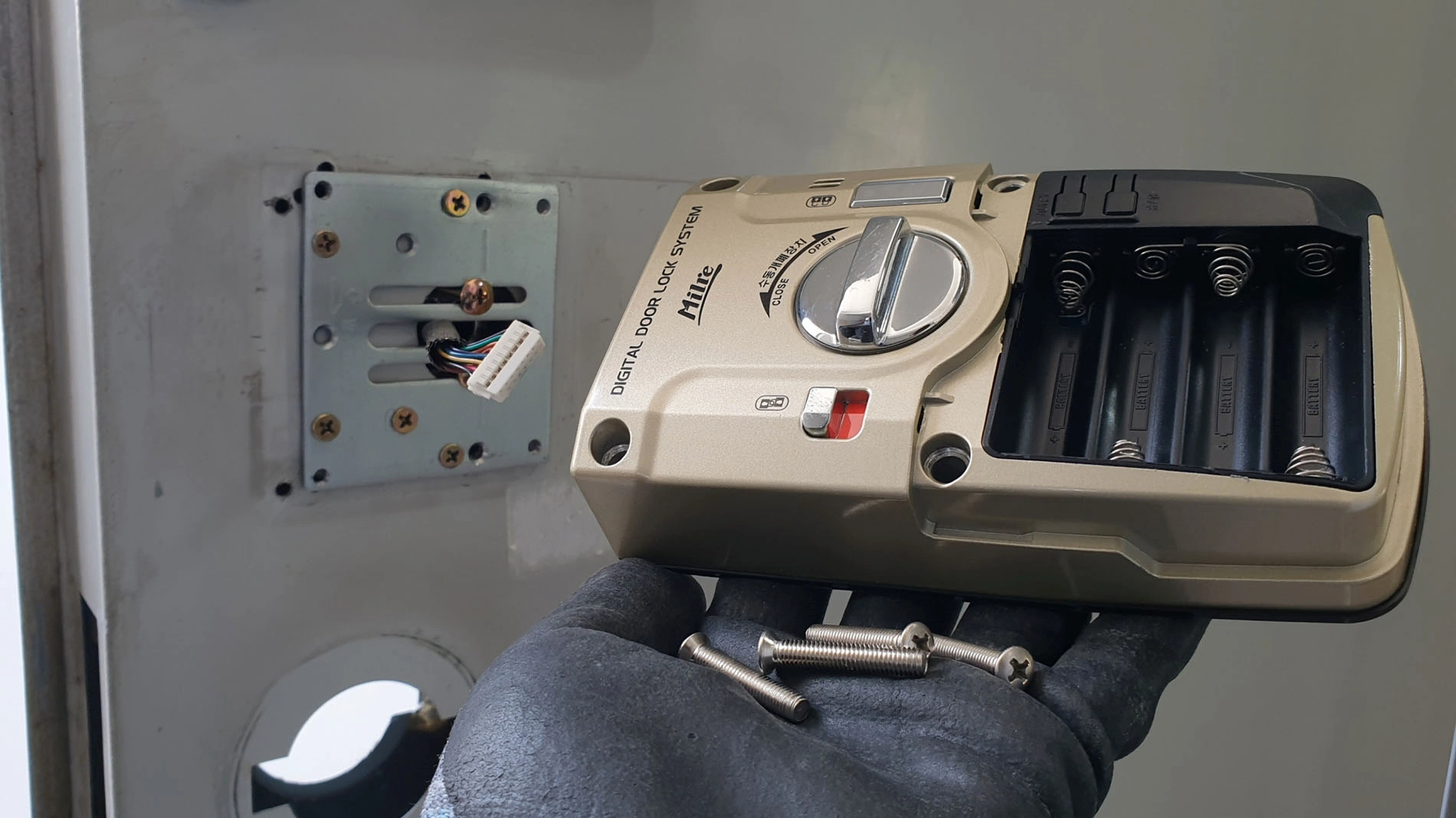

보조키 도어록의 건전지를 모두 빼고 고정 볼트 네 개를 풀면 도어록 본체가 문에서 떨어지고 연결된 잭을 분리하면 위에 사진처럼 실내 도어록 장치가 떨어집니다.

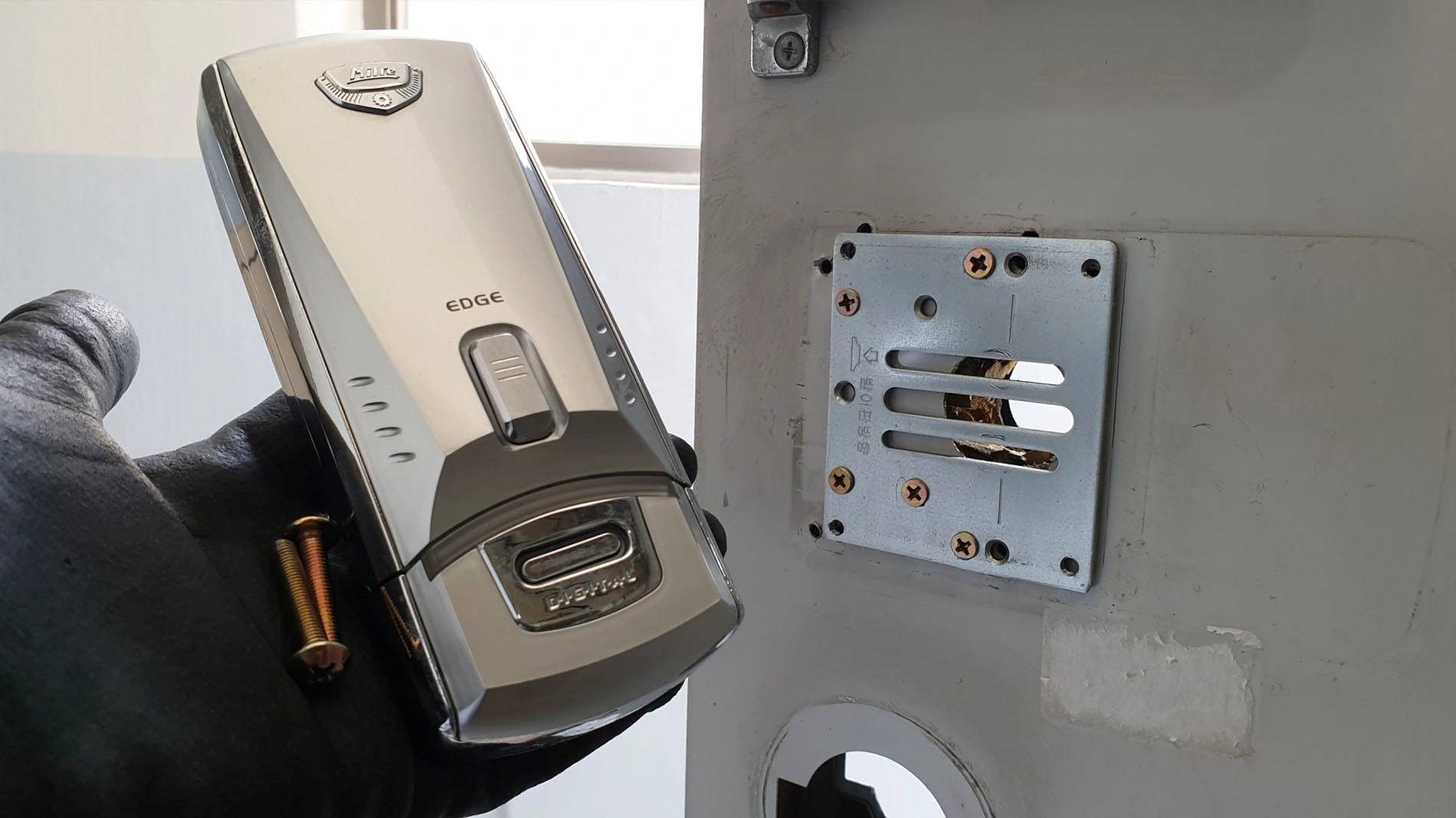

바깥쪽에 설치되어 있는 도어록 역시 실내 쪽에서 고정 볼트를 모두 풀면 왼쪽 사진처럼 떨어지고 설치 고정판 주변에 볼트를 모두 풀면 오른쪽 사진처럼 설치 고정판도 떨어집니다.

문틀에 고정되어 있는 장치 역시 위아래 고정 볼트를 모두 풀면 위에 진처럼 떨어집니다.

위에 사진처럼 새로 설치할 도어록의 모티스라는 장치를 문 옆면에 끼우고 위아래 볼트를 조여 고정했습니다.

모티스를 끼울 때는 걸쇠의 깎인 부분이 문틀을 향하도록 방향을 맞추고 위아래 고정 볼트는 머리가 납작한 전용 고정 볼트를 사용해야 합니다.

모티스에 연결된 케이블은 사진에서 처럼 실내 쪽으로 빼놓습니다.

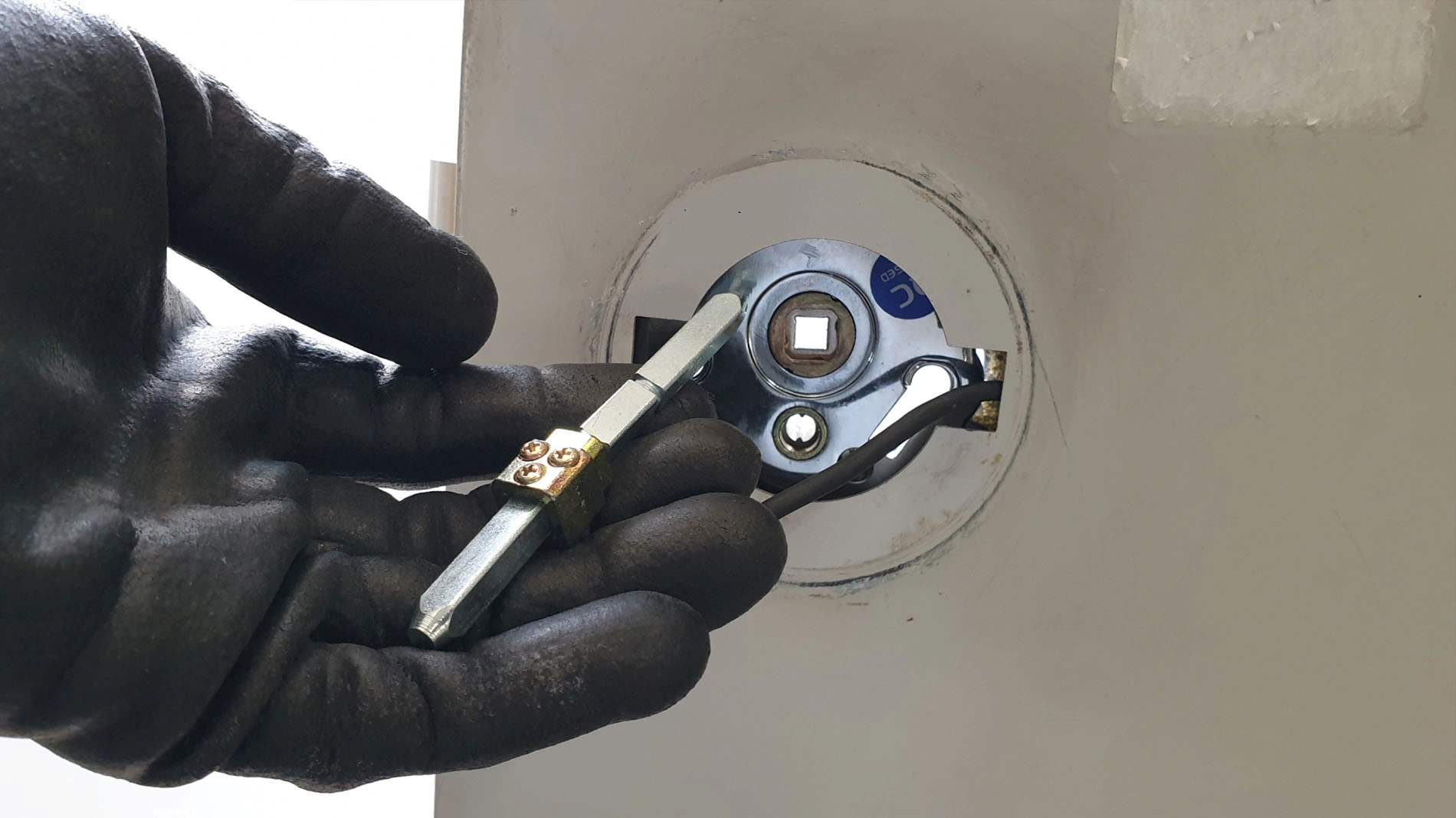

왼쪽 사진은 핸들 시프트라는 부품으로 모티스 장치 가운데 구멍에 끼워야 하는데 안쪽 바깥쪽 방향 구분이 있으며 제가 설치한 도어록의 핸들 시프트는 실내에서 실외 쪽으로 끼워야 하고 오른쪽 사진처럼 클립을 끼워야 합니다.

핸들 시프트를 끼운 다음 왼쪽 사진처럼 설치 자본을 대고 위쪽에 지름 32mm 구멍 위치를 표시합니다.

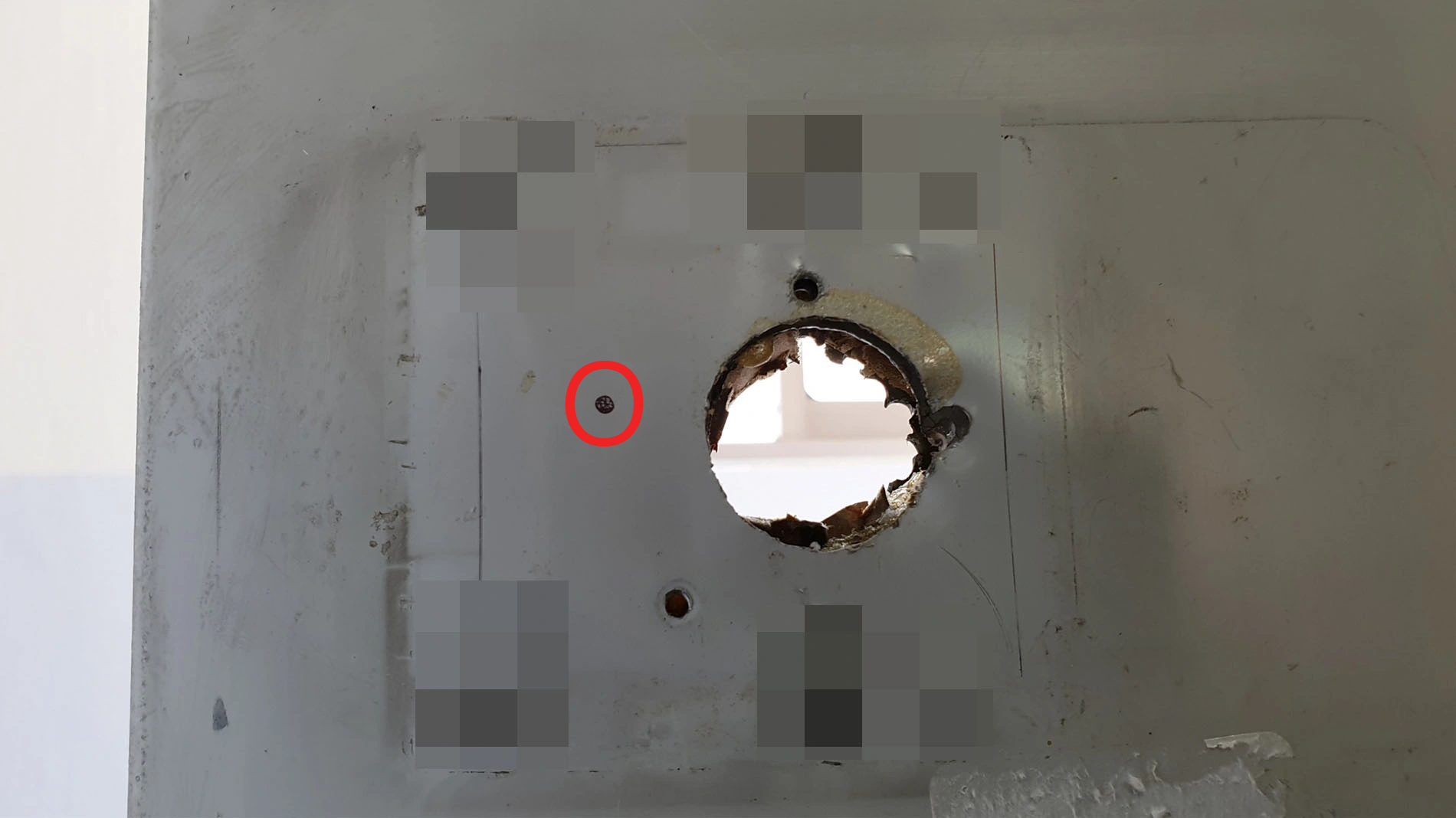

오른쪽 사진 동그라미 안에 표시된 곳을 중심으로 지름 32mm 구멍을 뚫어야 합니다.

구멍은 표시한 위치를 중심으로 뚫어야 하는데 드릴 비트가 회전하면서 드릴 비트 끝이 위치에서 벗어날 수 있는데요 표시한 구멍 중심에 콘크리트 못을 대고 망치로 2~3번 힘껏 쳐서 홈을 만들어 놓으면 드릴 비트 끝이 위치를 벗어나는 문제를 예방할 수 있습니다.

철문으로 되어 있는 방화문 현관문에 구멍을 뚫는 것은 생각보다 상당히 힘이 많이 듭니다.

그런데 홀커터를 너무 강한 힘으로 누르면 과열로 날이 금방 무뎌져 쓸 수 없는 상태가 될 수 있기 때문에 누르는 힘을 너무 강하게 하지 말고 홀커터가 과열되지 않도록 잠깐씩 쉬면서 작업해야 합니다.

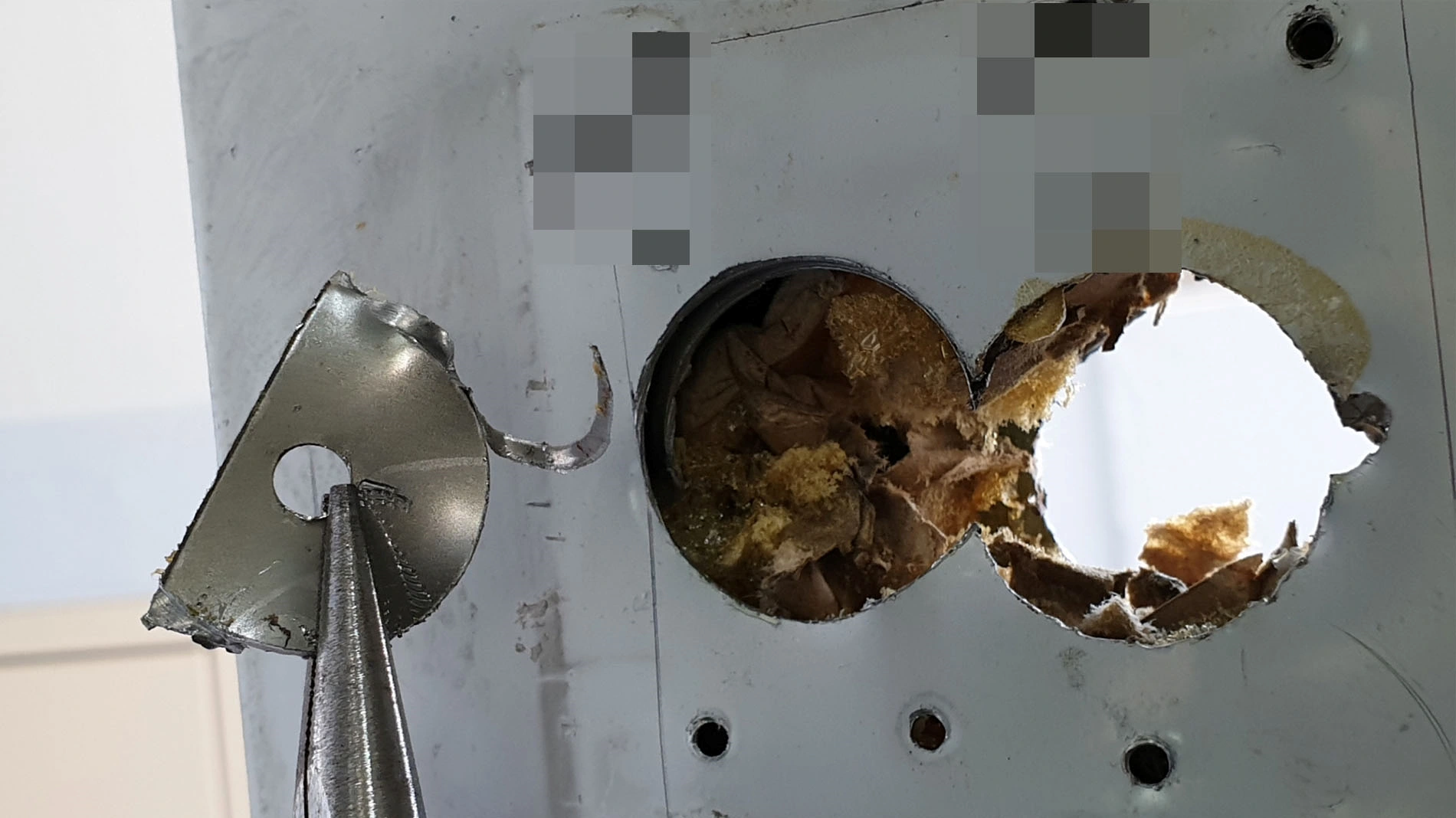

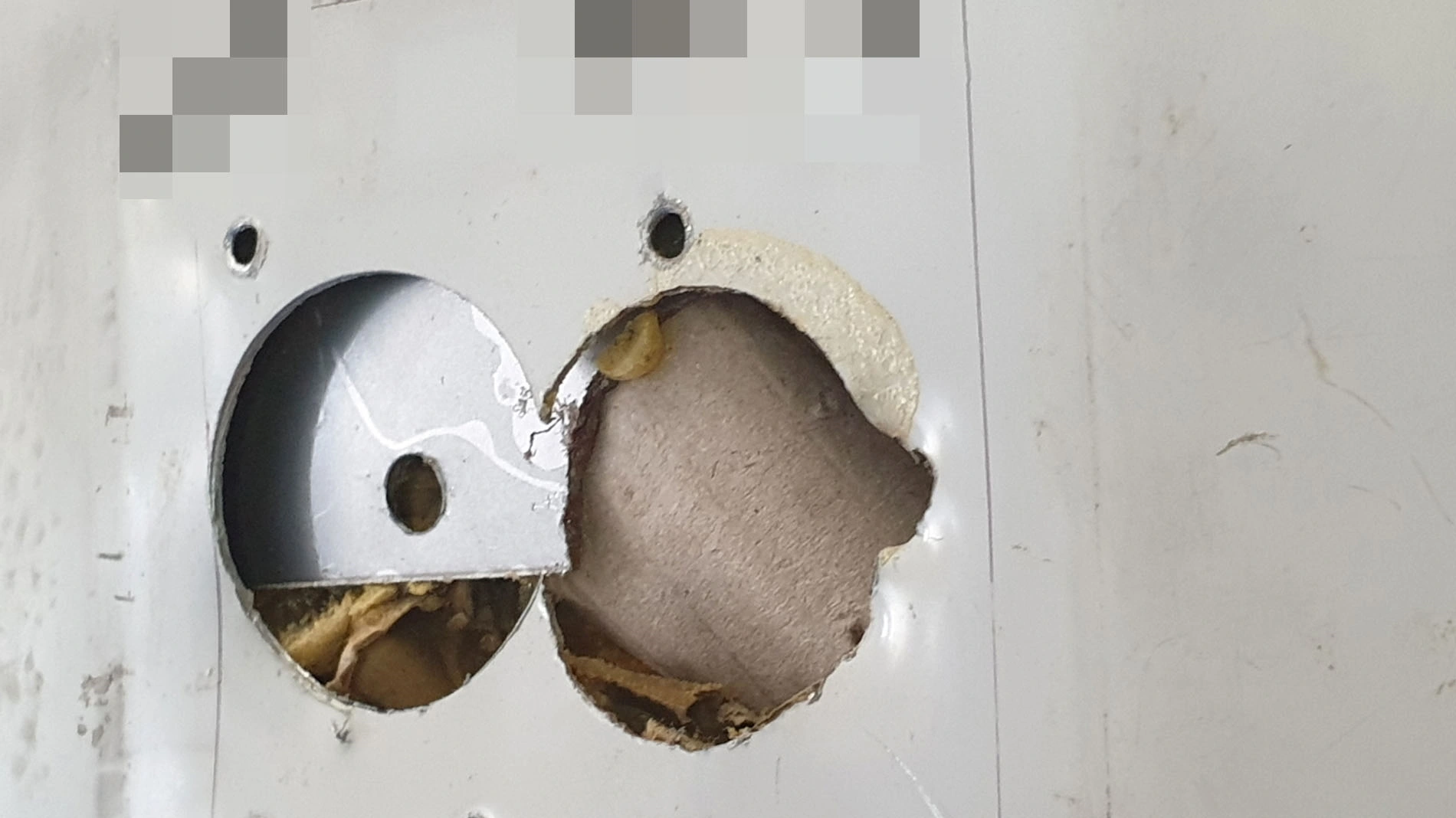

철문 방화문 현관문 안쪽에는 두꺼운 철판이 겹쳐있는데요 제가 구멍을 뚫을 위치는 왼쪽 사진에서 보는 것처럼 아래쪽이 잘려있는 상태라서 더욱 주의가 필요했습니다.

아래 잘린 부분에 홀커터 날이 걸리는 충격이 심해지면서 홀커터와 드릴이 망가질 수 있고 부상의 위험도 있습니다.

저는 절단면에 홀커터 날이 걸리지 않도록 위쪽으로 조금 기울인 상태로 뚫고 아래 부분은 펜치와 니퍼를 사용해 떼어냈습니다.

이 구멍은 문 안쪽과 바깥쪽 모두 뚫어야 하고 동일한 위치에 뚫어야 하기 때문에 처음에 얇은 드릴 비트를 사용해 안쪽과 바깥쪽에 모두 구멍을 뚫어 놓고 홀커터를 사용하는 것이 도움이 됩니다.

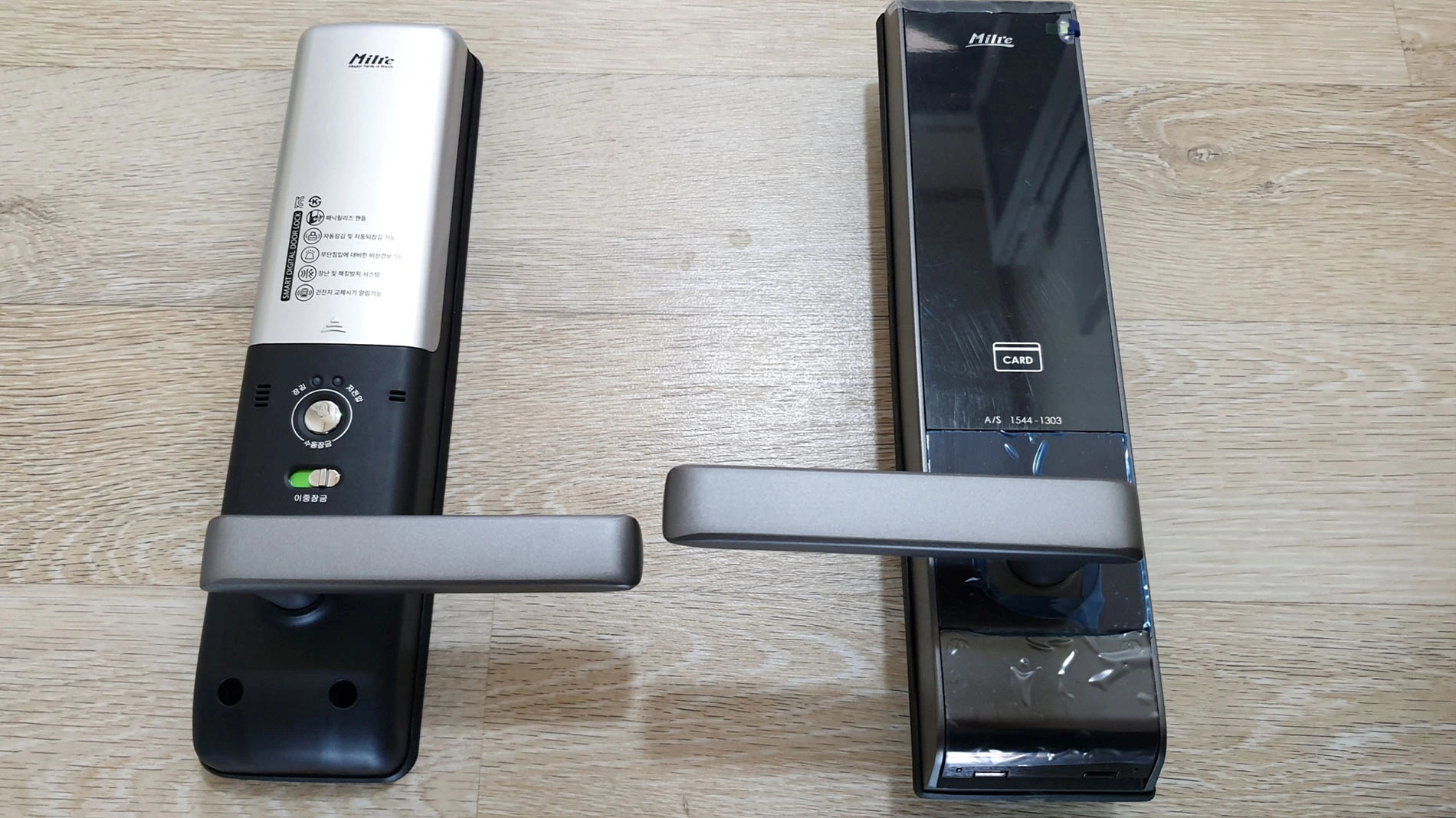

제가 설치한 도어록은 레버 손잡이로 되어 있는 모델로 출고 당시에는 손잡이 레버가 12시 방향으로 정렬되어 있고 설치하기 전에 왼쪽 사진처럼 손잡이를 90도 돌려야 합니다.

만약 손잡이 방향을 잘못 맞춘 경우에는 손잡이를 반대쪽으로 돌려야 하는데요 바로 돌리 수 없고 먼저 12시 방향으로 정렬시킨 후에 돌려야 합니다.

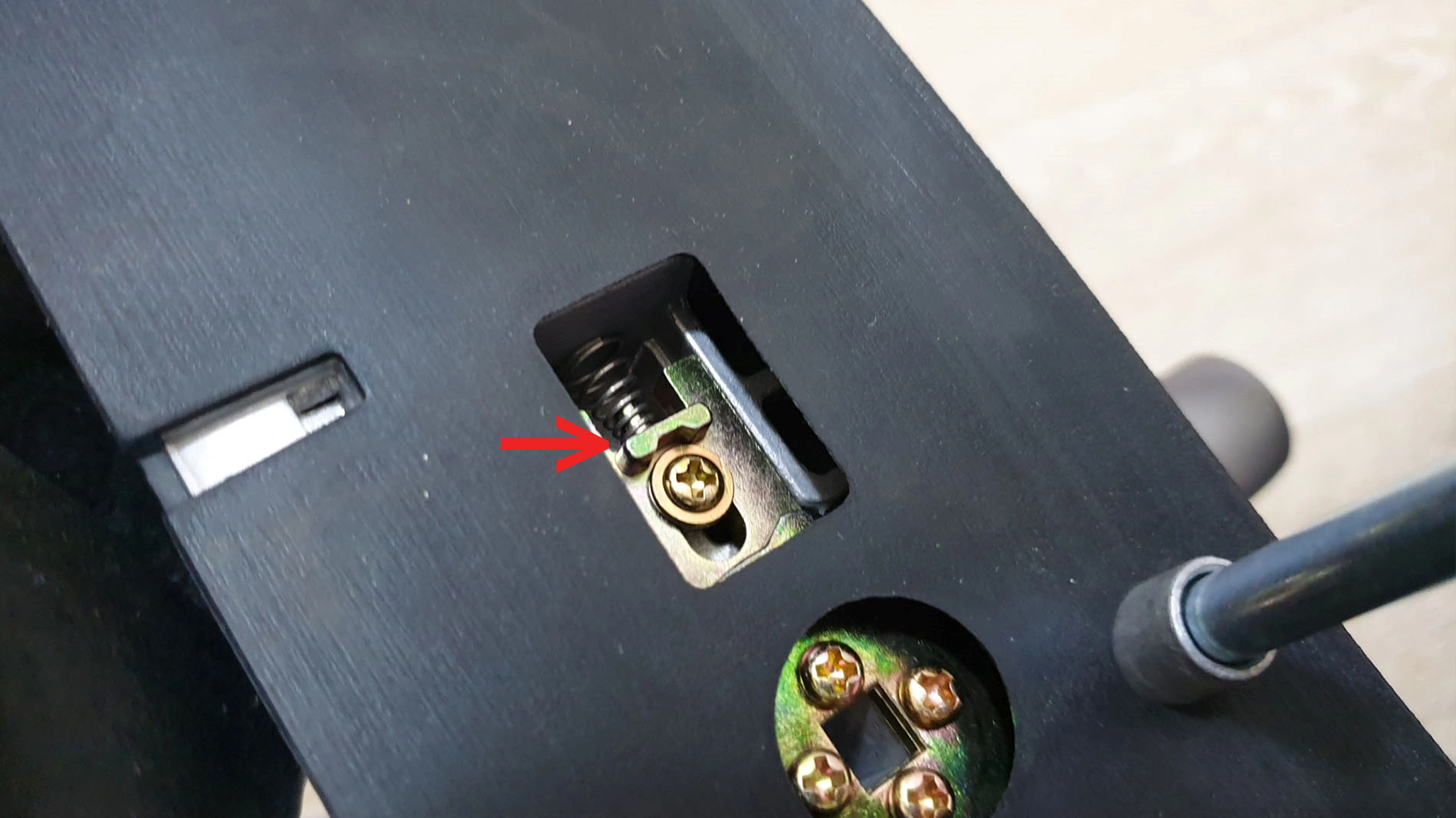

손잡이를 12시 방향으로 정렬하는 방법은 제품마다 조금씩 다를 수 있는데요 제가 설치한 도어록은 오른쪽 사진처럼 뒷면에 스프링 장치가 있고 화살표가 가리키는 부분을 스프링 방향으로 밀면 손잡이가 12시 방향으로 정렬됩니다.

도어록을 설치할 때는 바깥쪽 장치부터 고정해야 합니다.

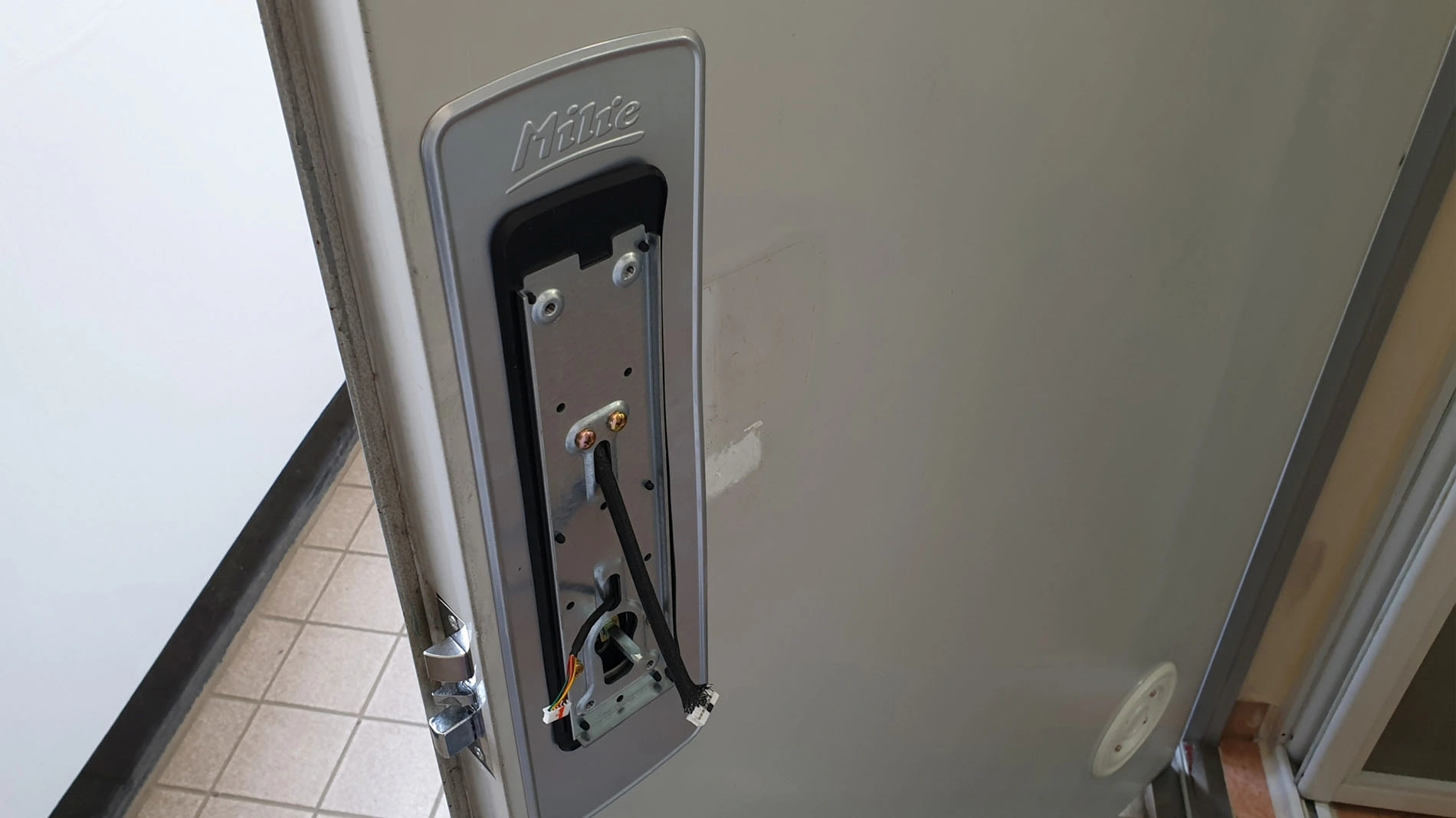

왼쪽 사진처럼 문 바깥쪽에 도어록과 보강판을 겹쳐서 밀착시키는데 도어록에 연결된 케이블과 잭은 실내 쪽으로 밀어 넣습니다.

그리고 오른쪽 사진처럼 실내 쪽에 보강판과 설치 보강판을 겹쳐서 올리고 고정 볼트를 사용해 실외 도어록을 고정합니다.

설치 보강판은 실내에 설치하는 도어록 뒤쪽에 끼워져 있으며 고정 볼트는 제품 구성품에 있는 전용 볼트 두 개를 사용해야 합니다.

이때 고정 볼트를 너무 강한 힘으로 조이면 현관문이 변형되면서 도어록도 모양이 변형될 수 있고 그러면 도어록이 부드럽게 작동하지 않거나 걸리는 등 오작동을 일으킬 수 있으니 너무 강한 힘으로 조이는 것은 피해야 합니다.

또한 완전히 고정하기 전에 도어록의 수평 수직을 잘 맞추는 것이 좋겠죠?

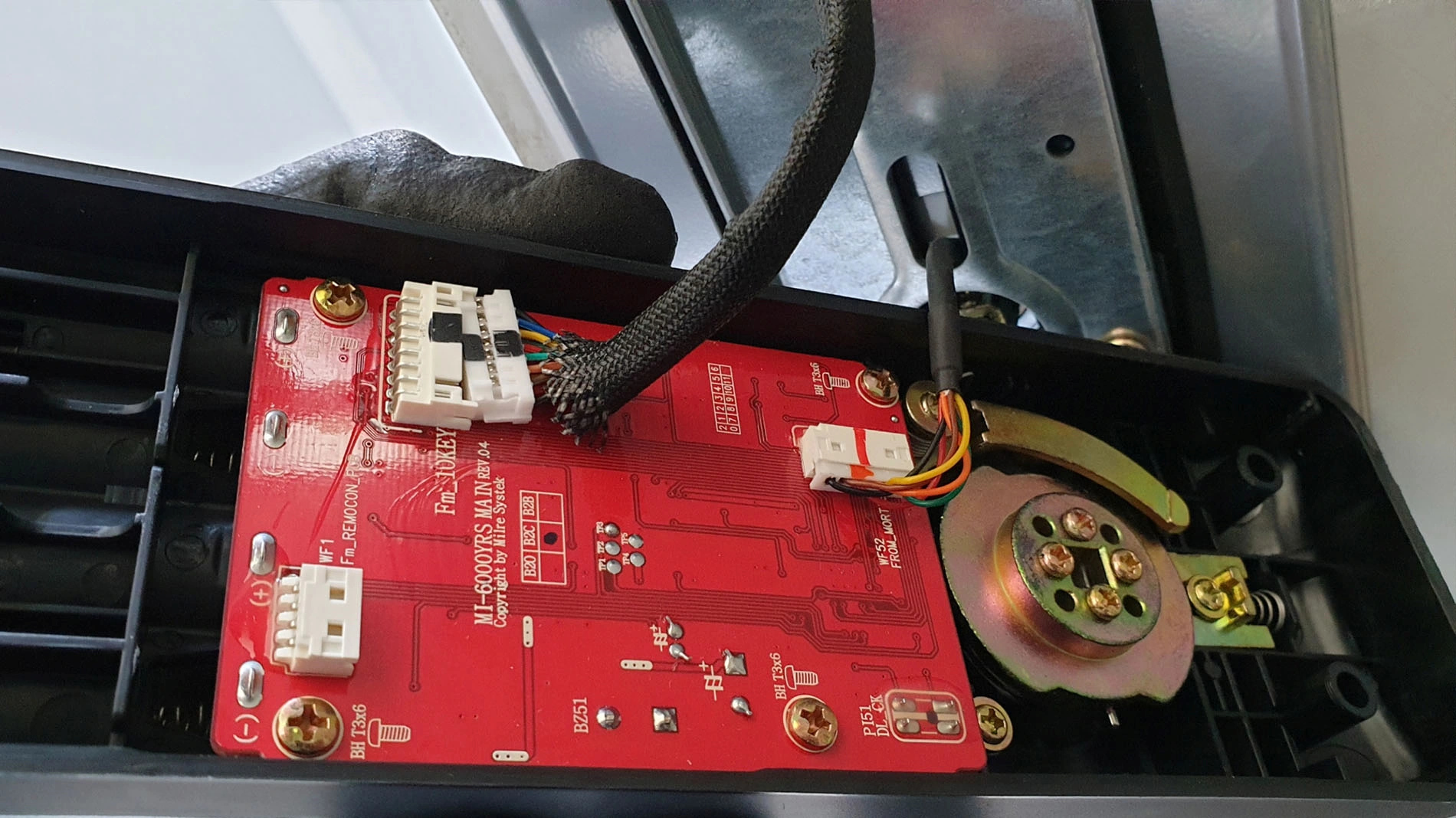

왼쪽 사진처럼 모티스에 연결된 케이블과 실외 도어록에 연결된 케이블을 실내 도어록에 끼웁니다.

그리고 케이블이 밖으로 삐져나오지 않게 잘 정리해서 오른쪽 사진처럼 도어록을 현관문에 밀착시킨 상태에서 전용 볼트 네 개를 사용해 도어록을 문에 고정합니다.

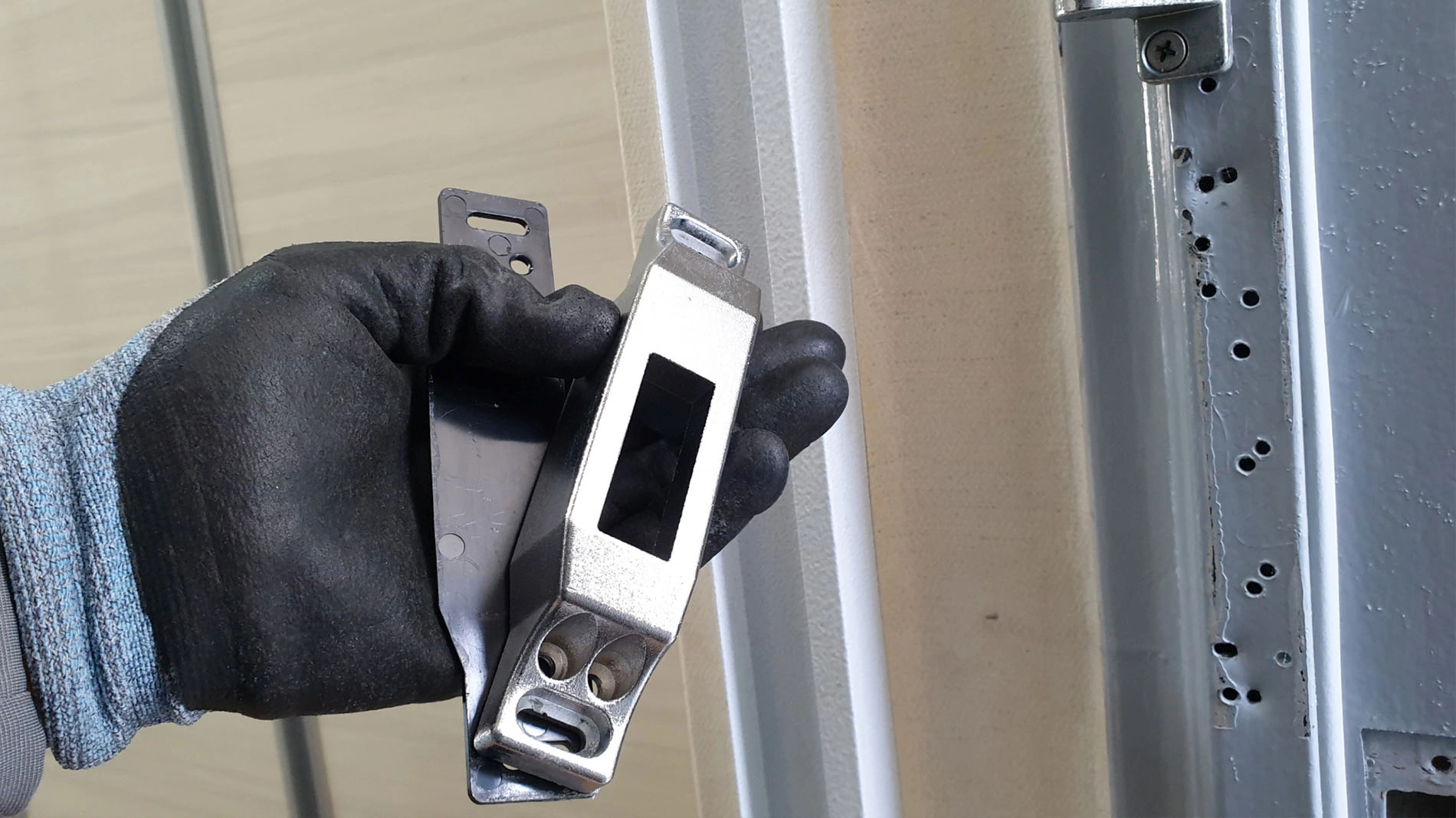

위에 사진은 문틀에 고정하는 부품으로 플라스틱 부품과 강철 커버로 되어 있습니다.

플라스틱 부품에는 자석이 들어있고 위아래 구분이 있으니 위아래 방향을 맞춰 문틀 안쪽에 끼우고 커버를 닫은 다음 위아래 고정 볼트로 고정합니다.

건전지 여덟 개를 모두 끼운 다음 커버를 닫으면 현관 손잡이 일체형 디지털 도어록 설치가 완료됩니다.

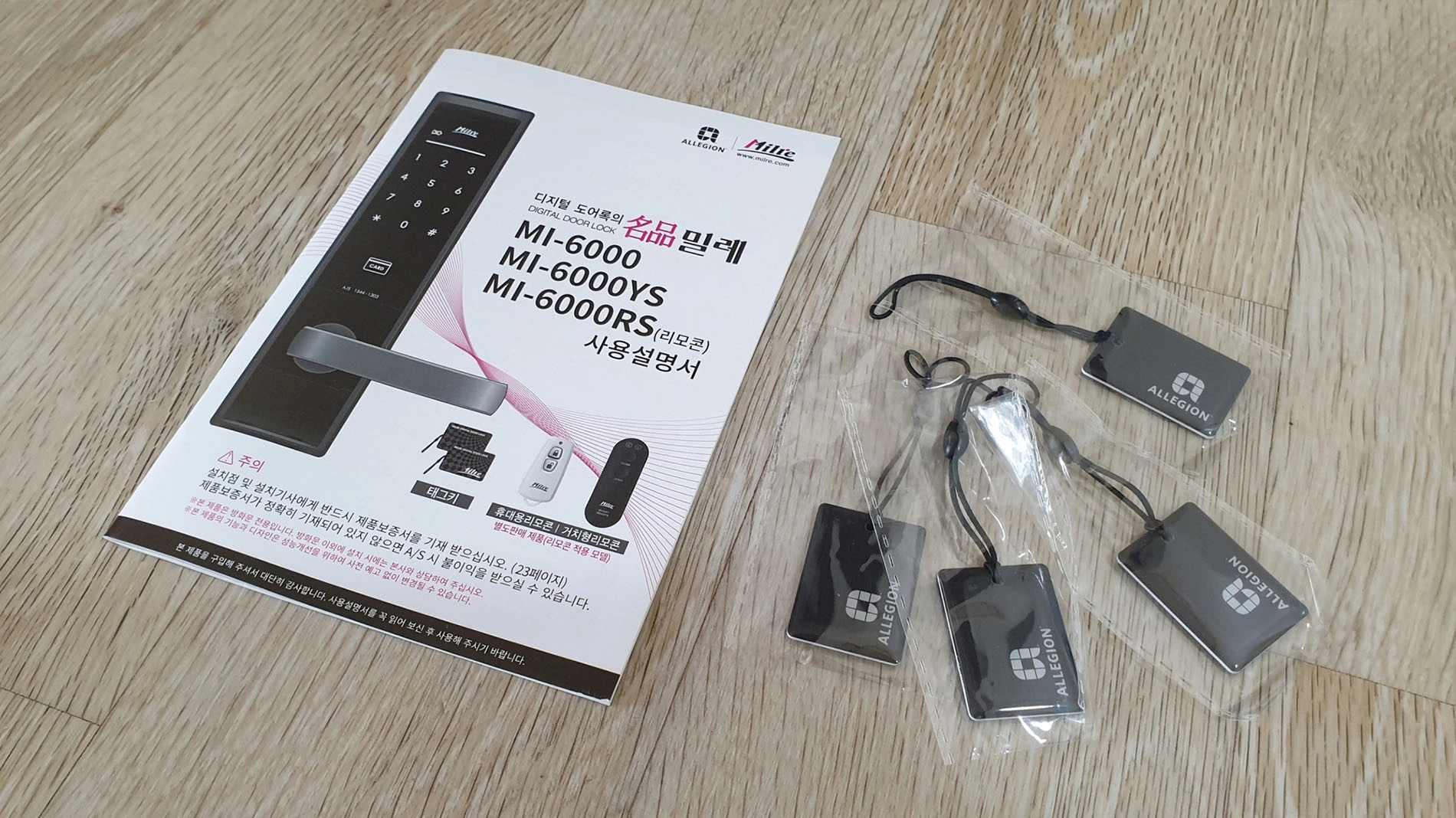

도어록을 설치한 후에는 설명서에 내용을 따라서 비밀번호를 저장하고 태그 등록, 알림 소리 설정 등을 해야 하는데요 비번을 저장하는 방법이나 태그를 등록하는 방법은 건전지 커버에도 표시되어 있었습니다.

주의 : 비밀번호 저장 및 태그 등록 시에는 반드시 문을 열어 놓은 상태에서 작업하고 제대로 저장 및 등록되었는지 테스트를 한 다음 문을 닫는 것이 곤란한 상황을 예방하는데 도움이 됩니다.
