현관문에 구멍 뚫을 필요없는 도어록 셀프 설치
현관문에 큰 구멍을 뚫을 필요 없이 설치할 수 있는 디지털 도어록 셀프 설치 과정
제가 설치한 도어록은 손잡이를 당기거나 눌러서 문을 여는 푸시풀 타입의 디지털 도어록으로 현관문에 달려있는 손잡이를 떼고 설치하는 주키 타입이며 현관문에 지름 32mm 큰 구멍을 뚫을 필요 없이 설치가 가능합니다.
※ 현관문 손잡이를 떼고 그곳에 설치하는 손잡이 일체형 디지털 도어록 중에는 32mm 구멍을 뚫어야 하는 제품도 있고 그렇지 않은 제품도 있으니 해당 내용을 확인한 후에 제품을 선택해야 합니다.
현관문 도어록 설치 순서
- 기존에 달려있는 현관문 손잡이를 떼고 도어록 설치 공간에 보조키 도어록이나 보조 잠금장치가 있다면 그 장치도 떼어냅니다.
- 현관문 옆면에 끼워져 있는 부품과 문틀에 부품도 분리합니다.
- 현관문 옆면에 도어록 장치(모티스) 고정 및 핸들 시프트 고정
- 실외 도어록 고정(필요한 경우 보강판 설치)
- 실내 도어록 고정(필요한 경우 보강판 설치)
- 문틀 부품 고정하기
- 건전지를 끼우고 비번 및 태그 등록

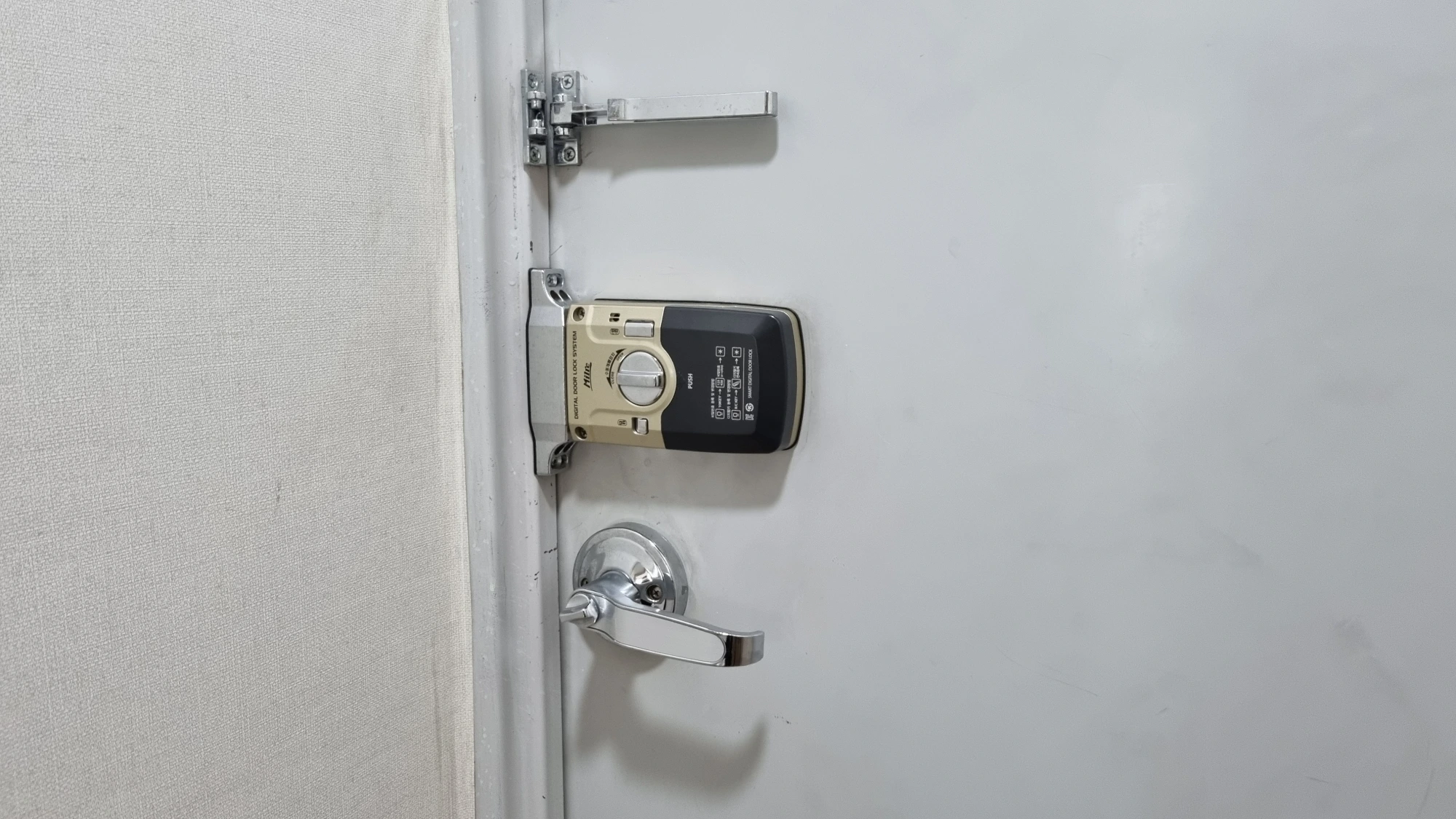

위에 사진에 저희 현관문에 달려있는 손잡이와 보조키 도어록, 안전고리의 모습으로 새로 설치할 도어록을 설치하려면 모두 떼야했습니다.
안전고리가 2cm만 위에 달려있었다면 떼지 않고 작업이 가능한 상태였는데 새로 설치할 도어록의 보강판이 걸려서 떼야했습니다.

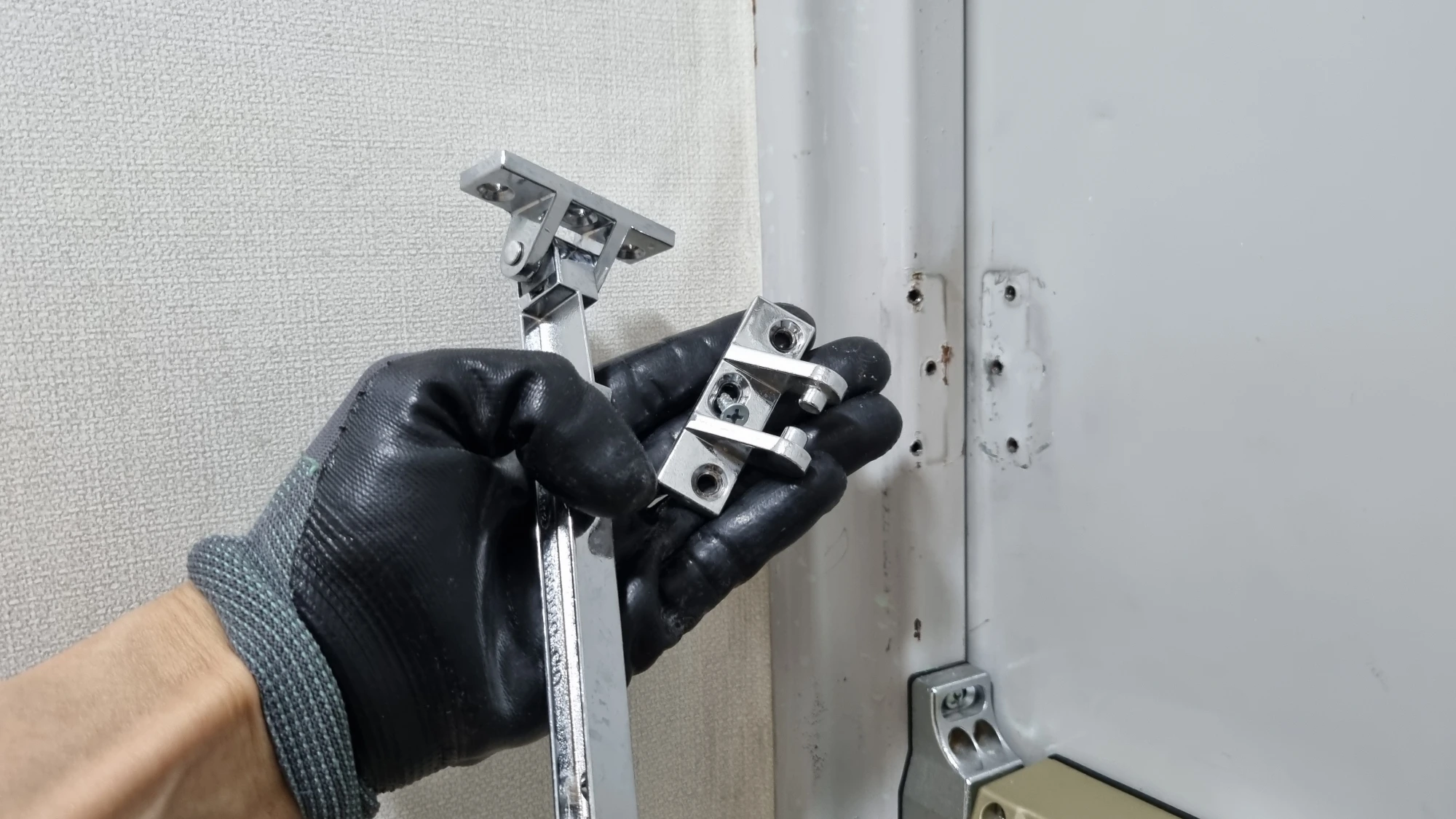

안전고리 주변에 볼트를 모두 풀면 위에 사진처럼 안전고리가 떨어집니다.

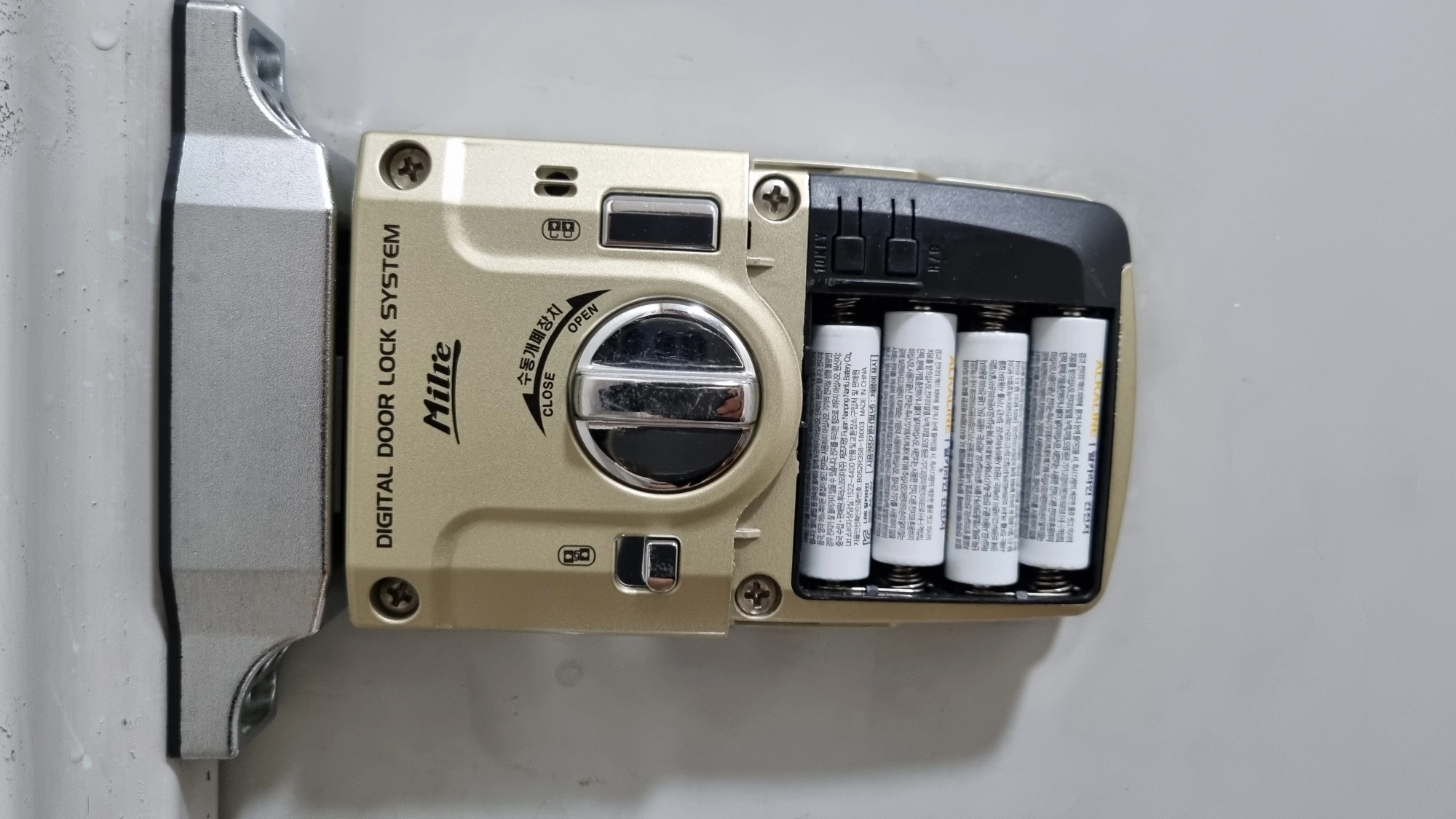

달려있던 보조키 도어록은 건전지를 빼고 수동 손잡이를 돌려 문 열린 상태로 만듭니다.

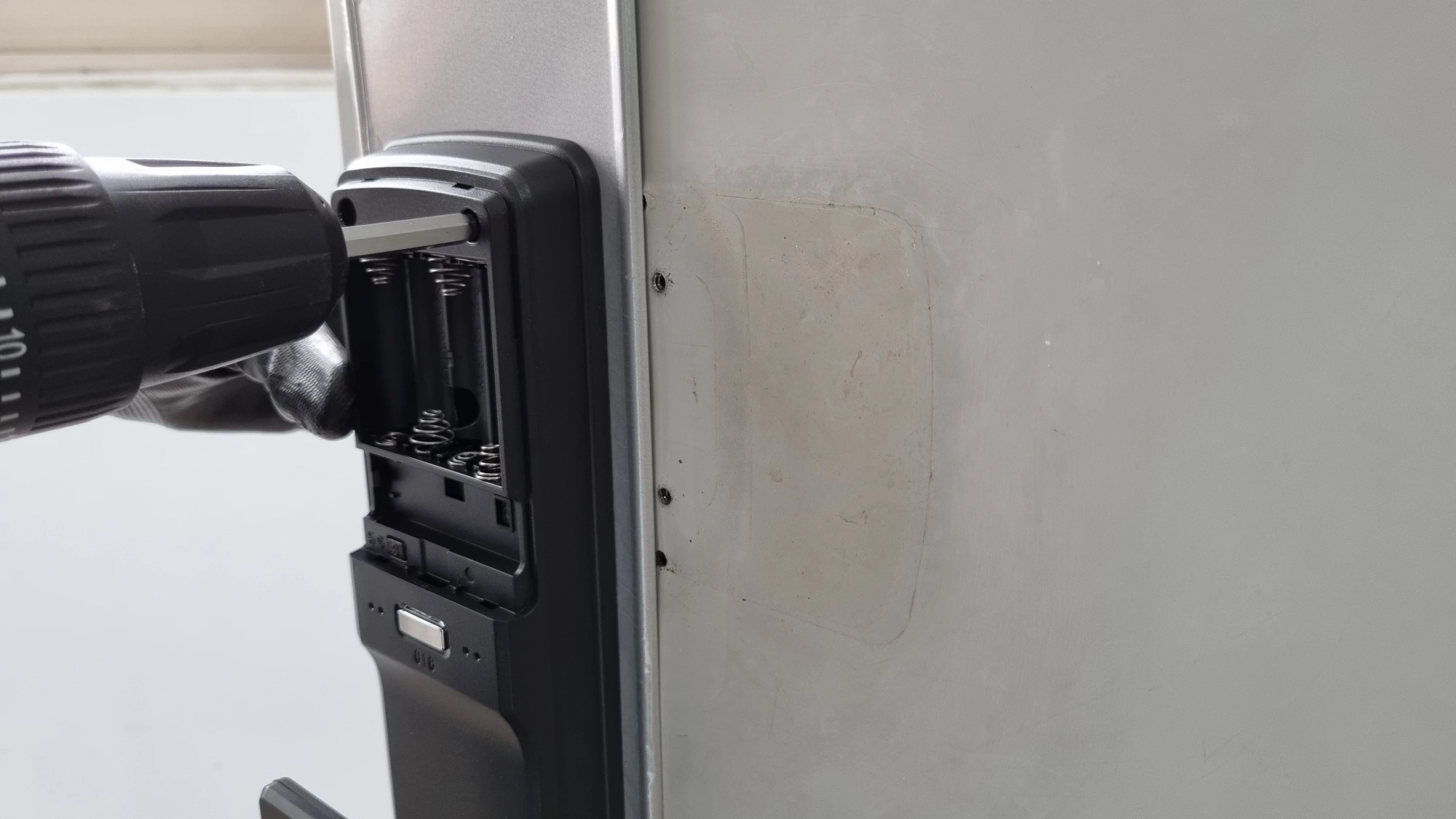

그리고 눈에 보이는 네 개의 볼트를 풀면 현관문에서 도어록이 떨어집니다.
그리고 오른쪽 사진처럼 도어록 본체에 연결된 케이블 잭을 분리하면 도어록이 완전히 떨어집니다.

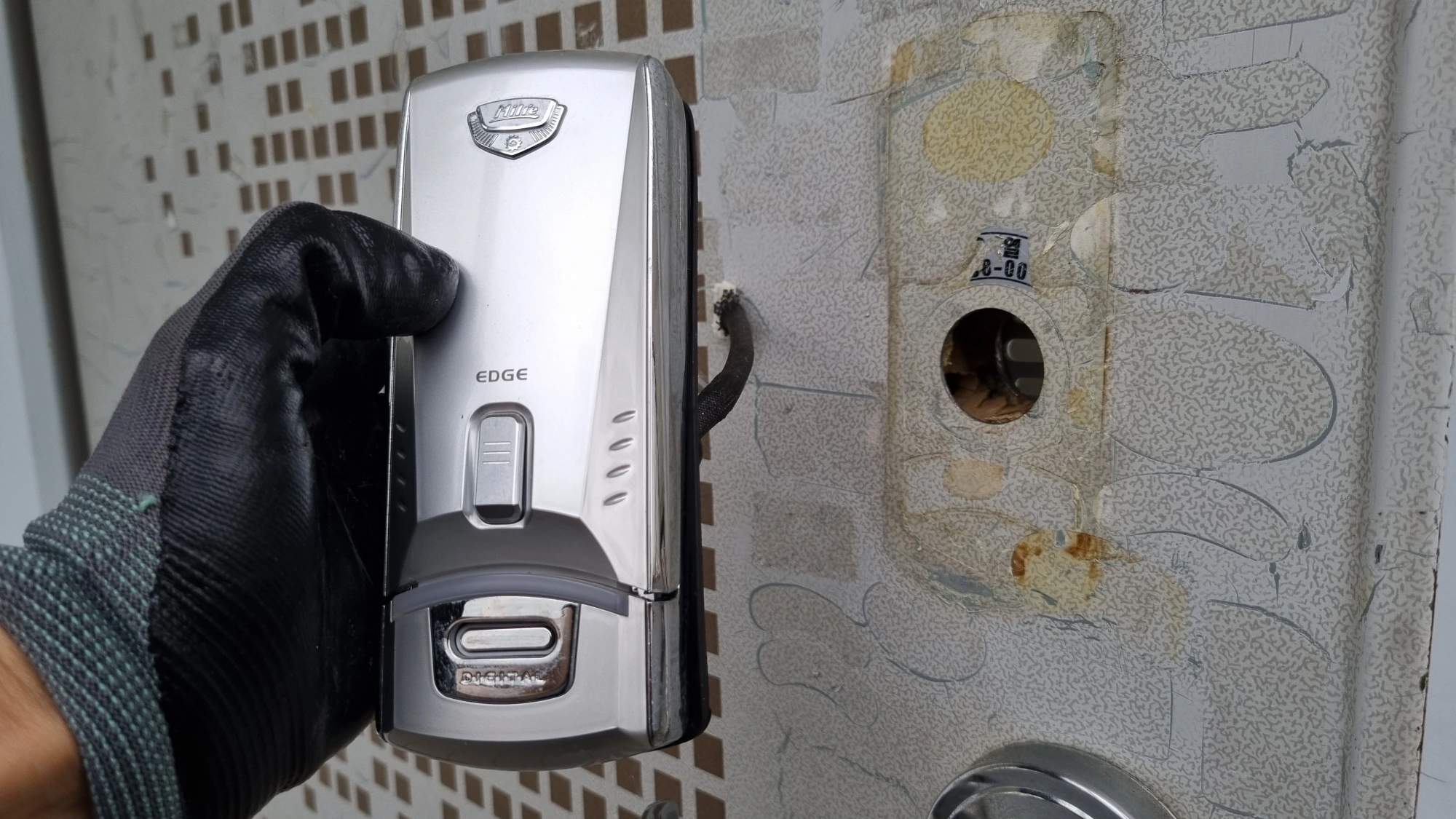

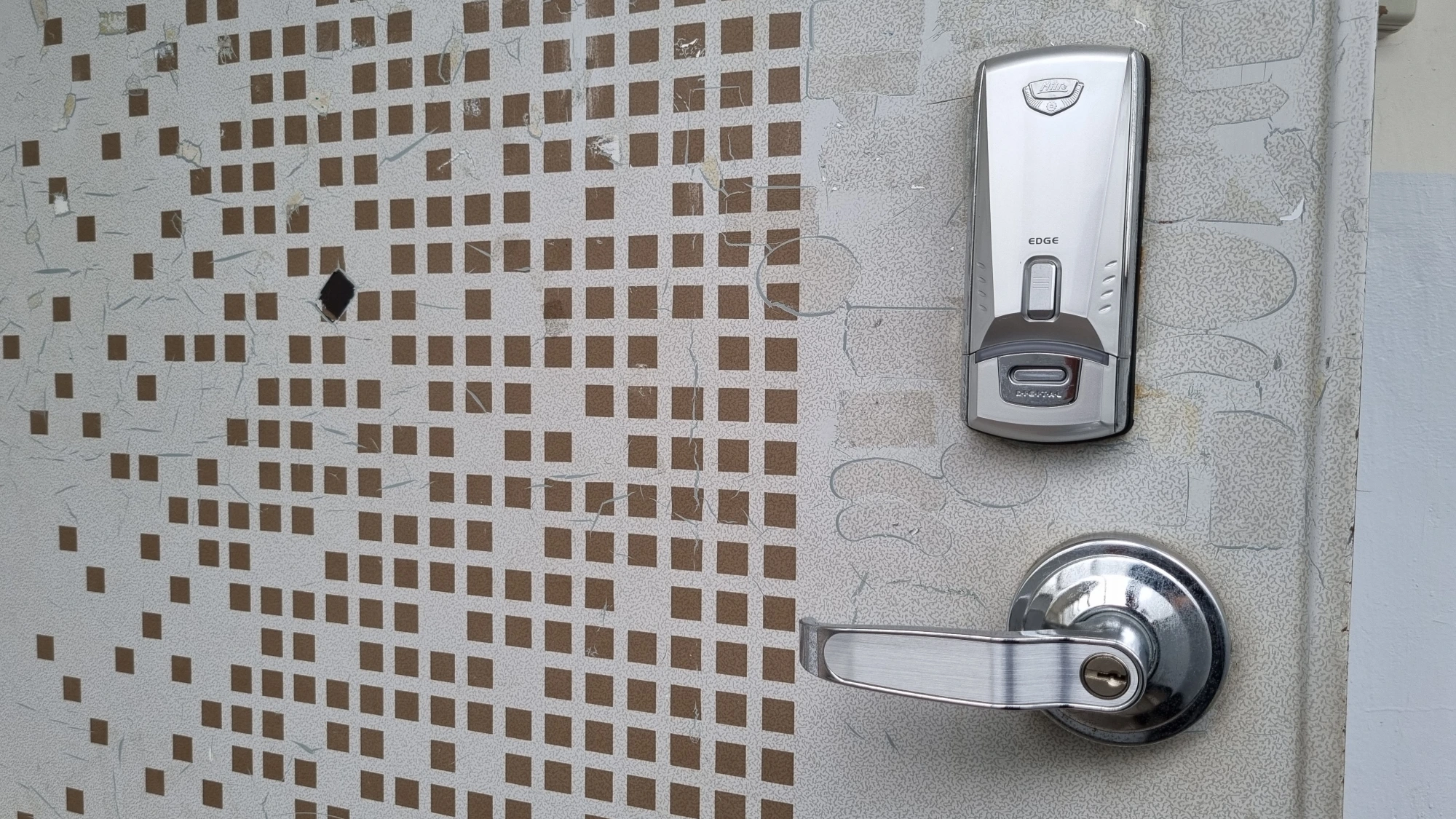

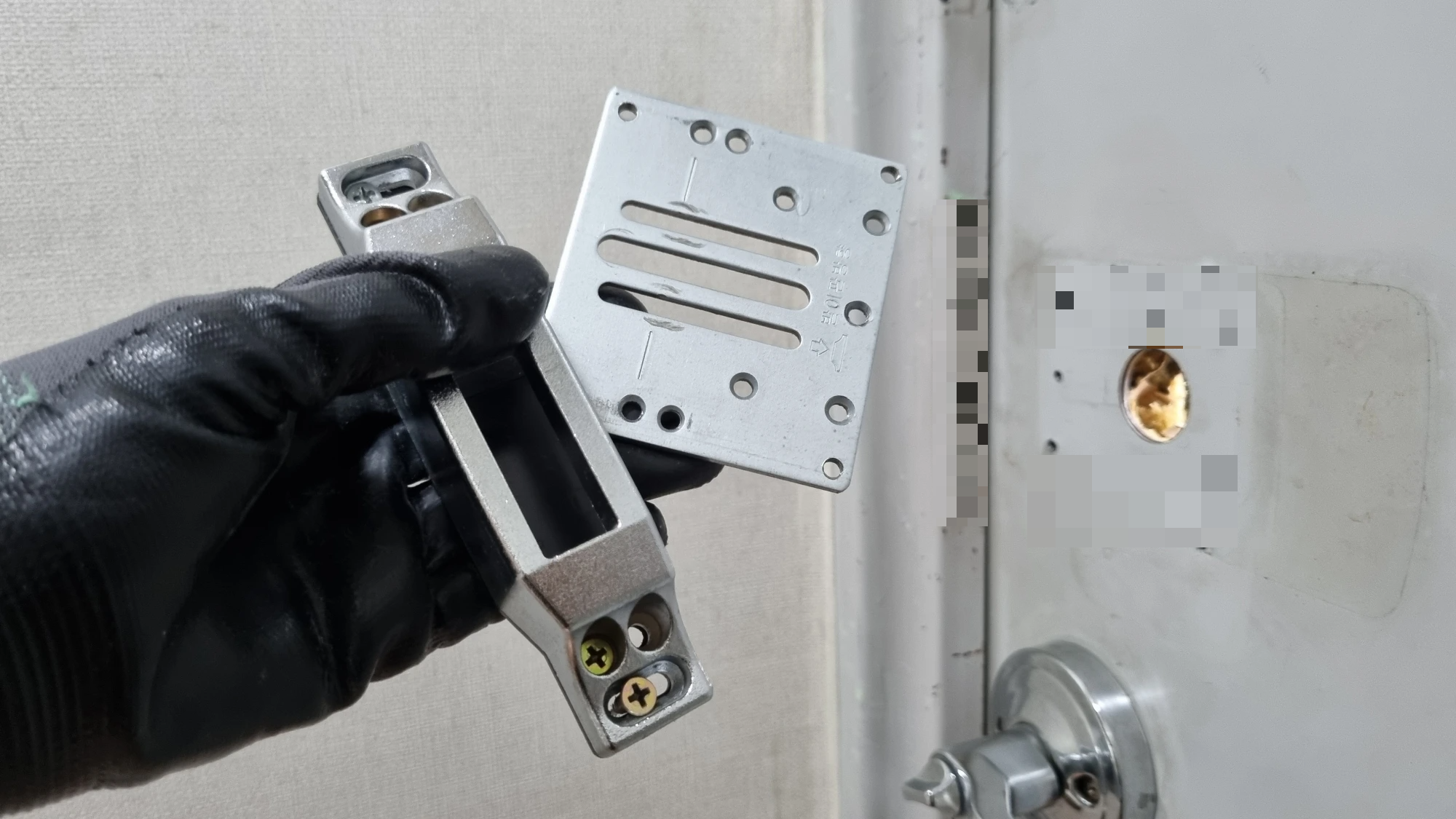

왼쪽 사진 케이블 위아래 큰 볼트 두 개를 풀면 오른쪽 사진처럼 바깥쪽 도어록이 떨어집니다.
문에 고정되어 있는 고정판 주변의 볼트를 모두 풀어 고정판을 떼어내고 문 틀에 고정되어 있는 부품도 위아래 볼트를 모두 풀어서 떼어냅니다.

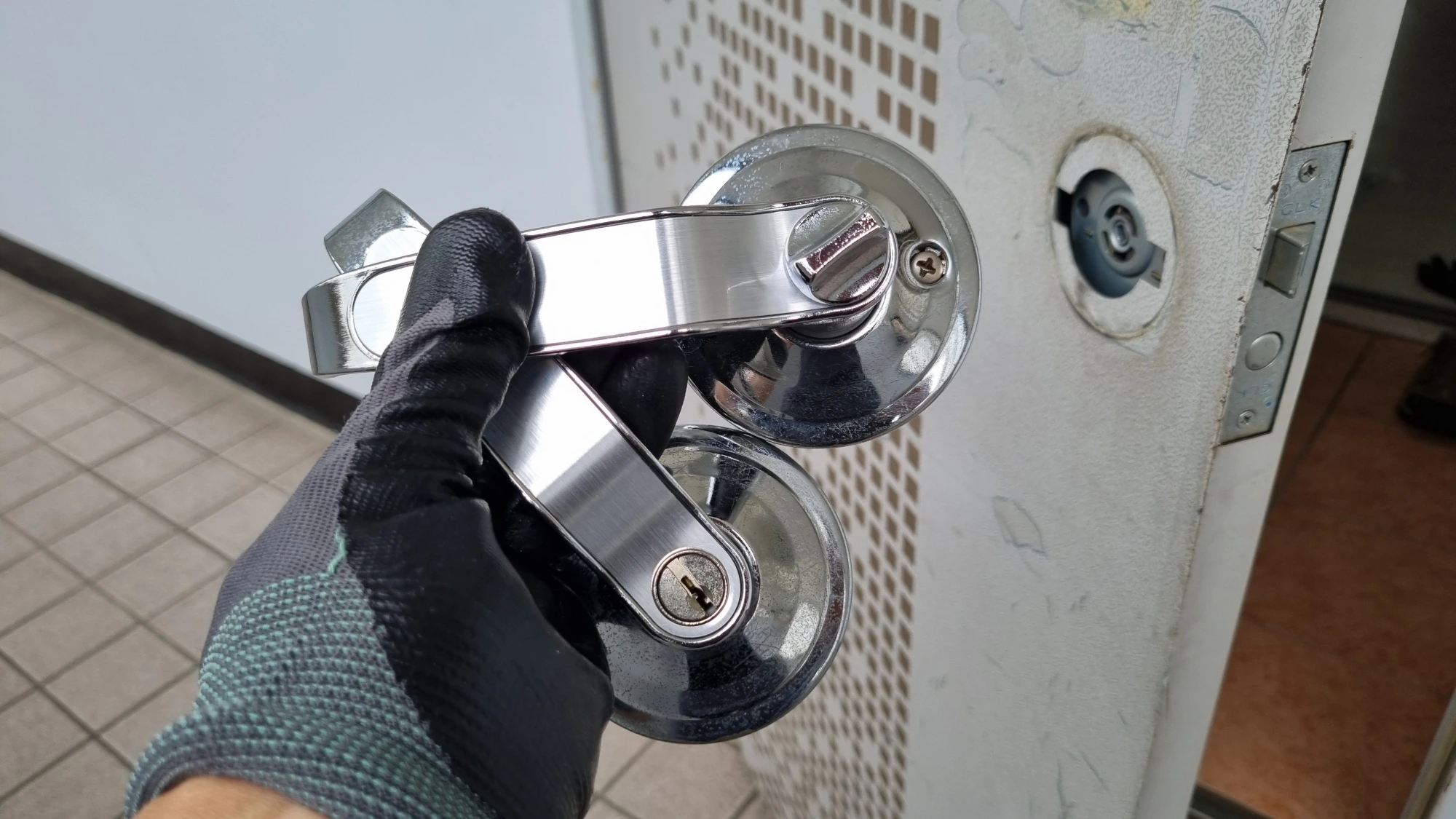

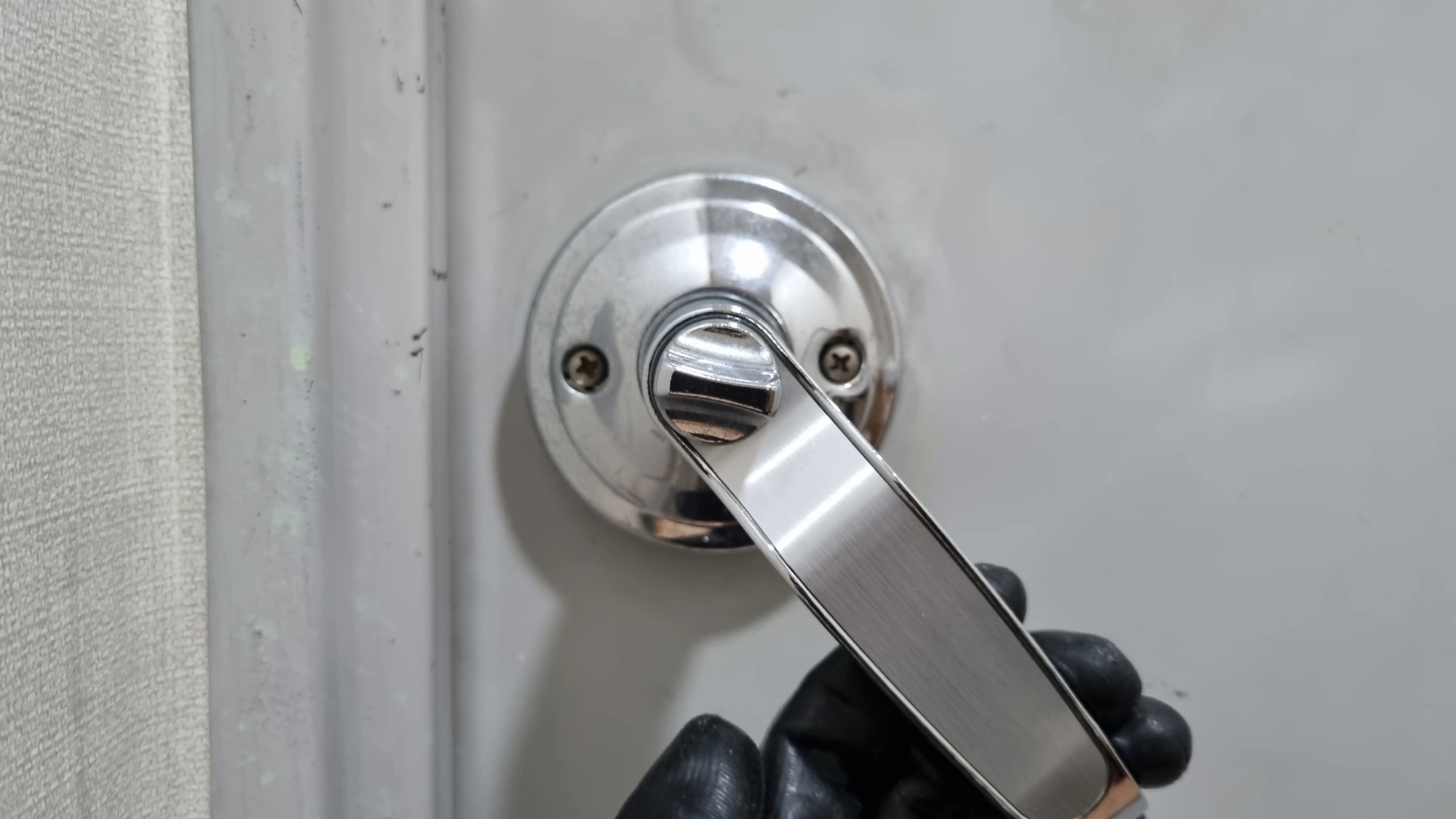

저희 현관문은 왼쪽 사진처럼 실내 쪽 손잡이에 고정 볼트 두 개가 있고 두 개 볼트를 모두 풀면 오른쪽 사진처럼 실내 실외 손잡이가 모두 빠집니다.

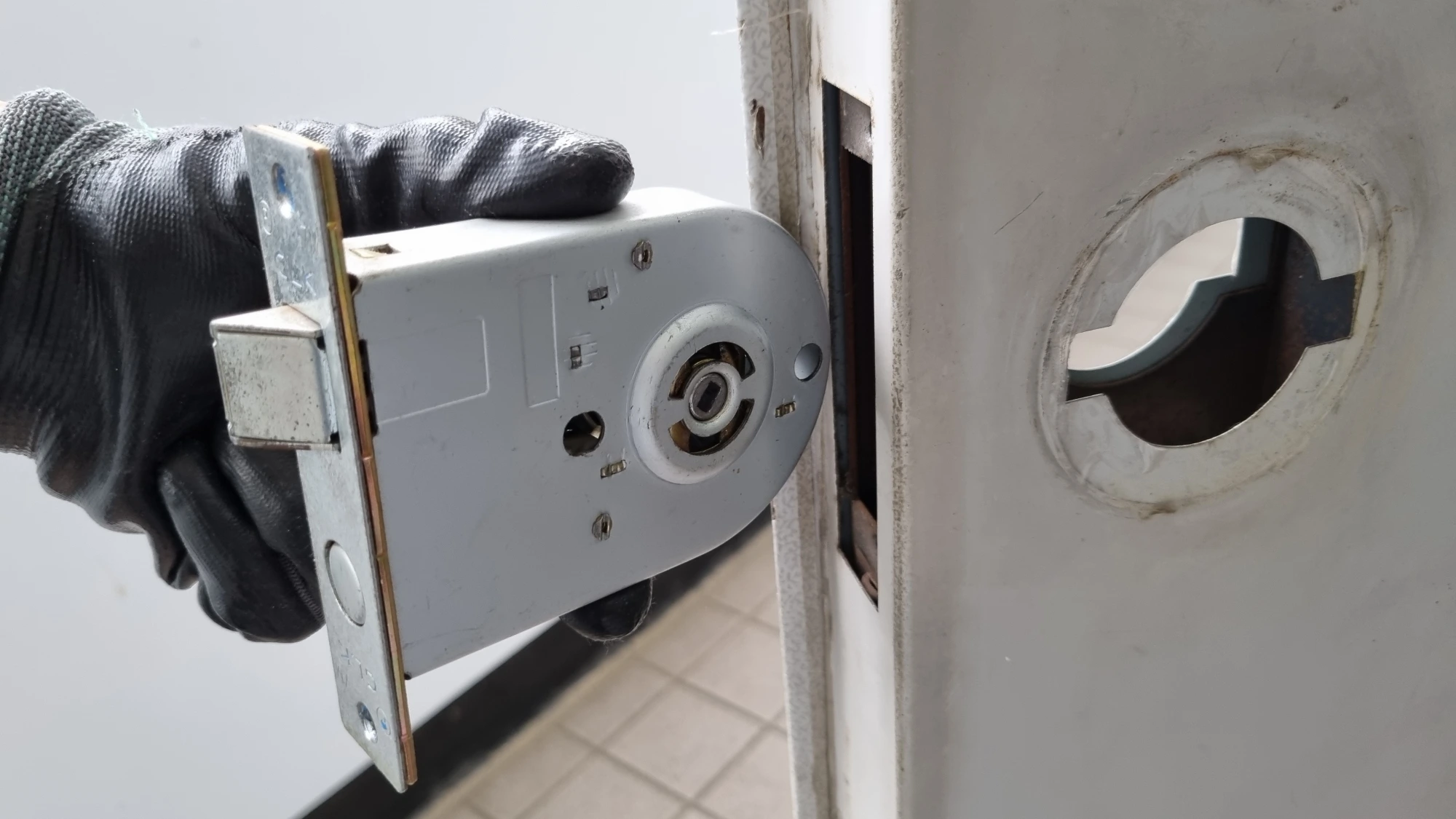

문 옆면에 끼워진 장치의 위아래 볼트를 모두 풀면 왼쪽 사진처럼 장치가 빠집니다.

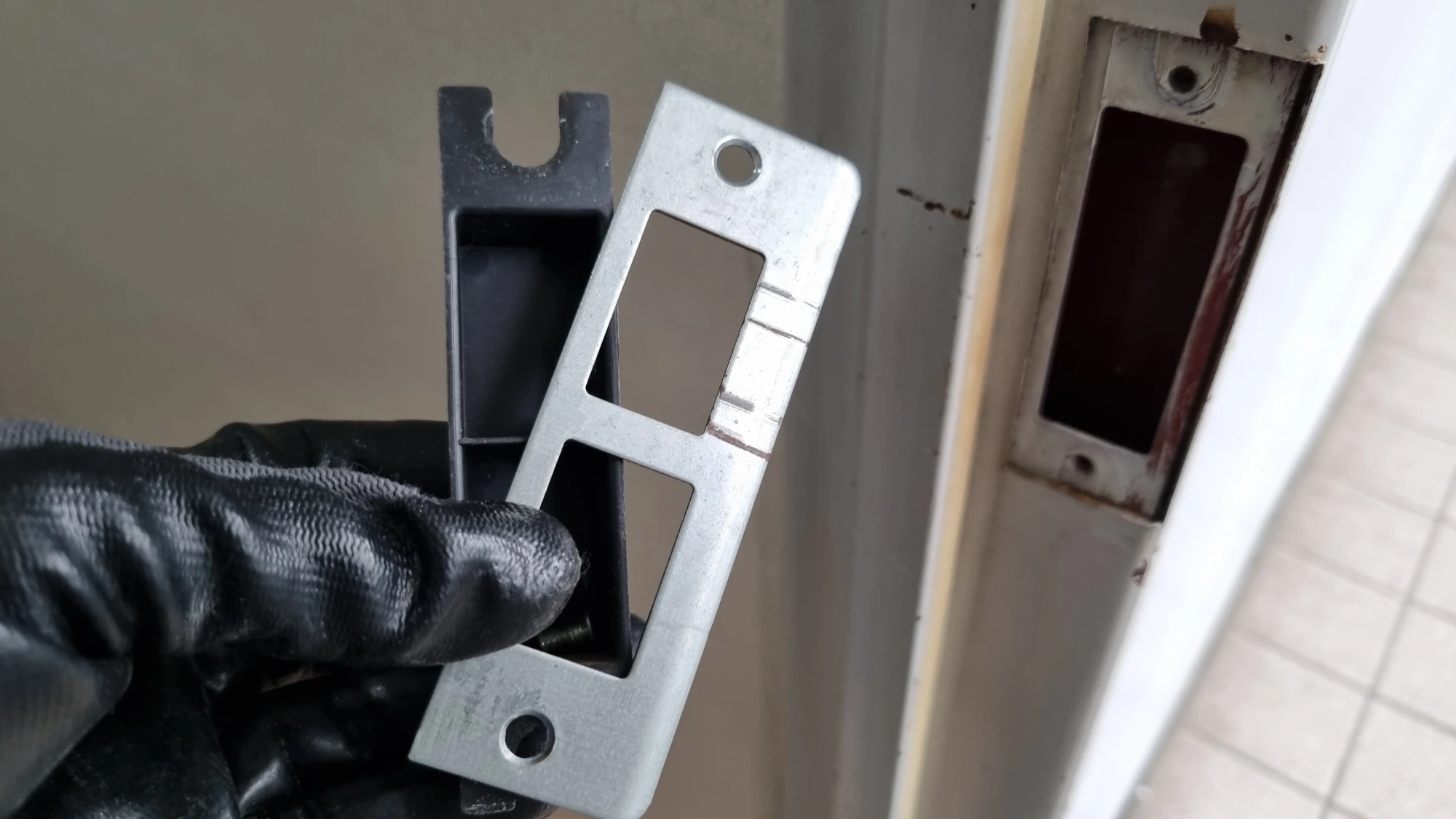

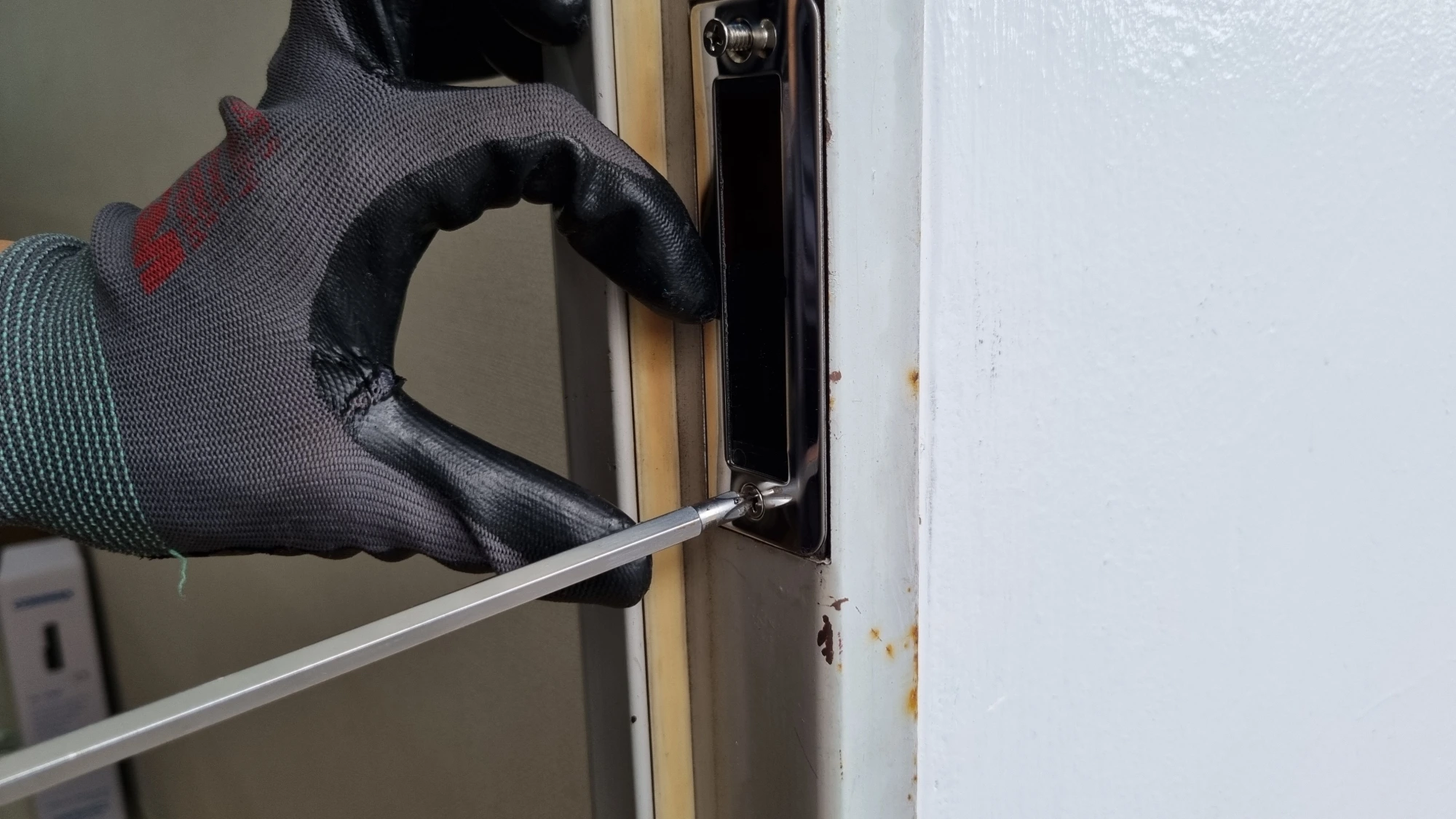

마지막으로 문틀에 고정되어 있는 커버의 위아래 볼트를 모두 풀고 커버와 안에 들어있는 플라스틱 부품까지 모두 빼냈습니다.

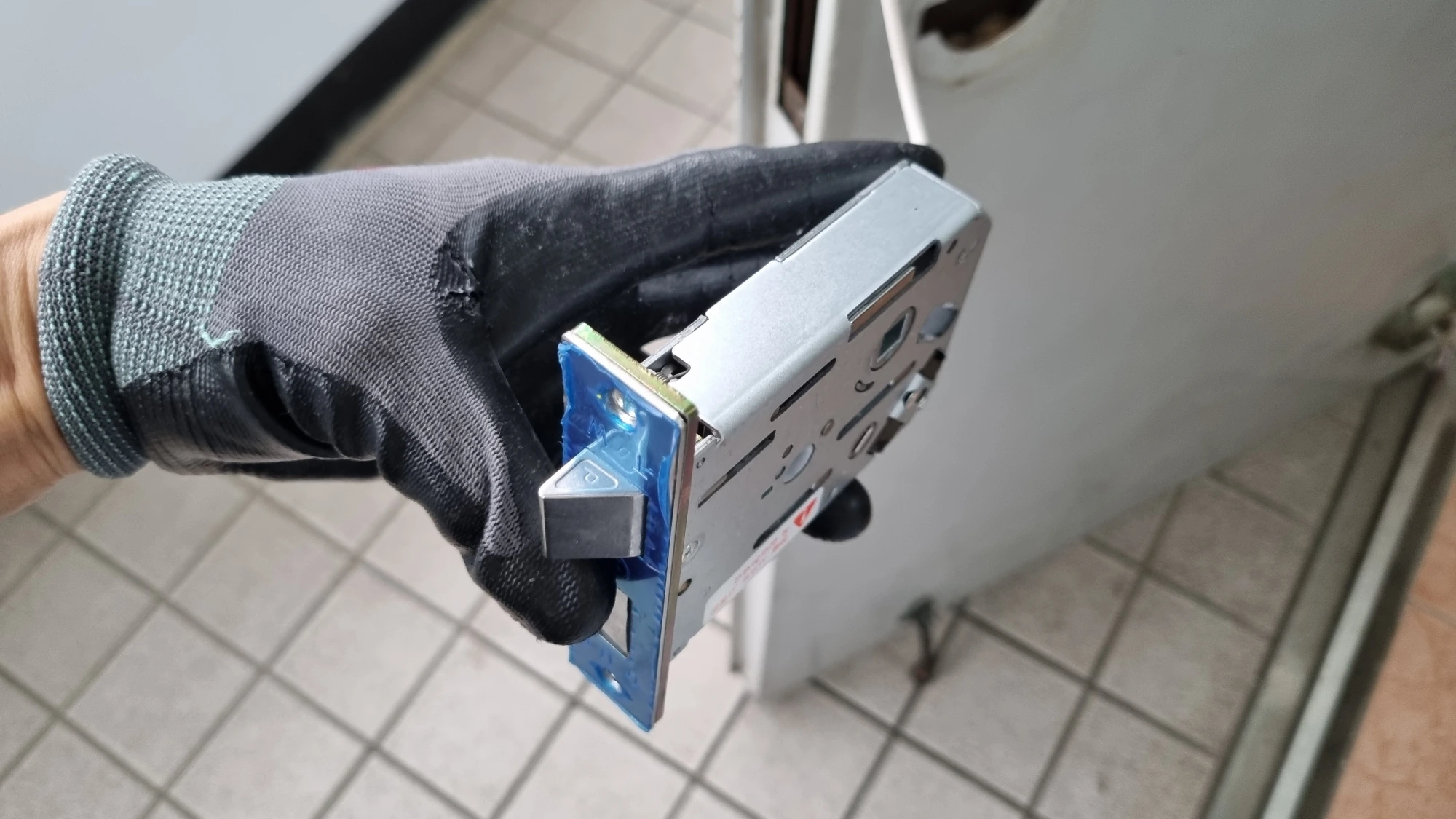

새로 설치할 도어록은 위에 사진에 있는 모티스 장치를 먼저 끼워야 하는데 해당 장치는 위아래 구분이 있으며 위아래 방향을 맞춰서 끼웠을 때 위에 사진처럼 걸쇠의 깎인 부분이 문틀을 향해야 합니다.
만약 문 옆면에 걸쇠의 방향이 맞지 않는다면 방향을 바꿔야 하는데 걸쇠 부분의 방향을 바꾸는 방법은 제조사 모델마다 다를 수 있기 때문에 해당 도어록 설명서를 참고하는 것이 가장 정확합니다.

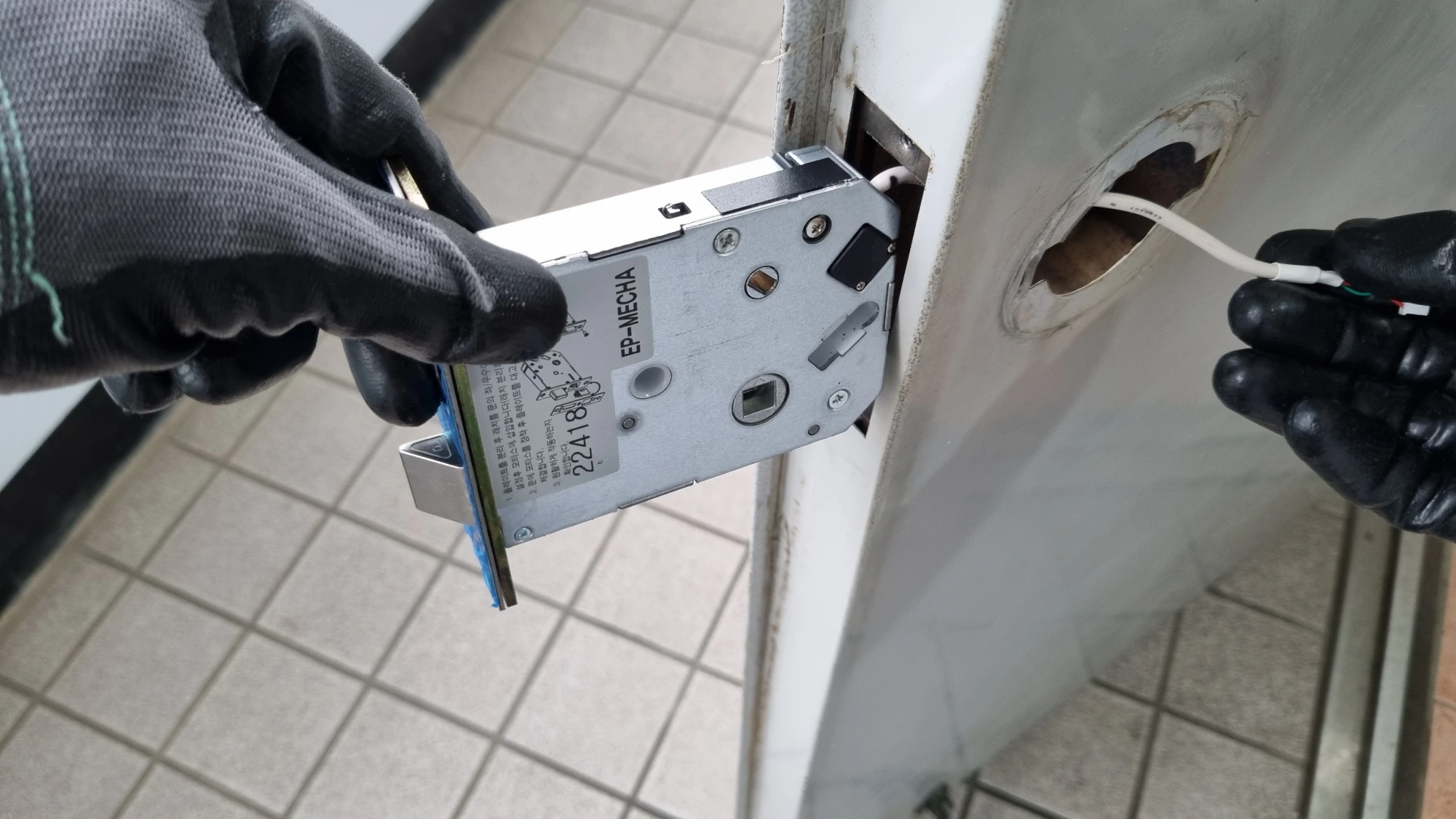

모티스 장치를 옆면에 끼운 다음 연결된 케이블은 실내 쪽으로 빼내고 위아래 볼트를 사용해 고정해야 합니다.
모티스 장치를 고정하는 볼트는 머리 부분이 납작한 전용 볼트를 사용해야 하며 경우에 따라서 기존에 달려있던 볼트를 다시 사용할 수도 있습니다.

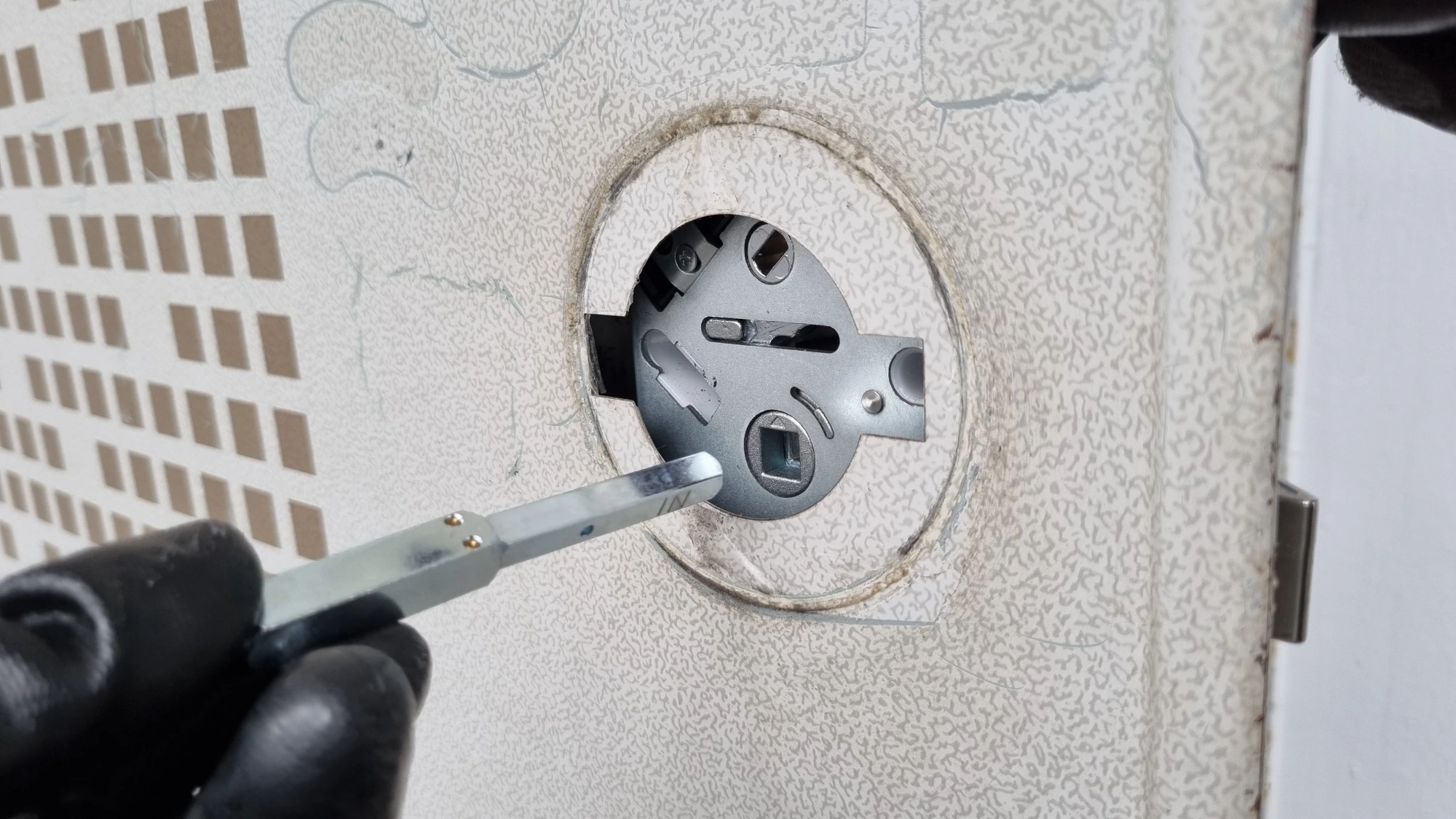

모티스 장치를 고정한 후에 왼쪽 사진에 보이는 긴 막대 부품 핸들 시프트를 끼워야 합니다.

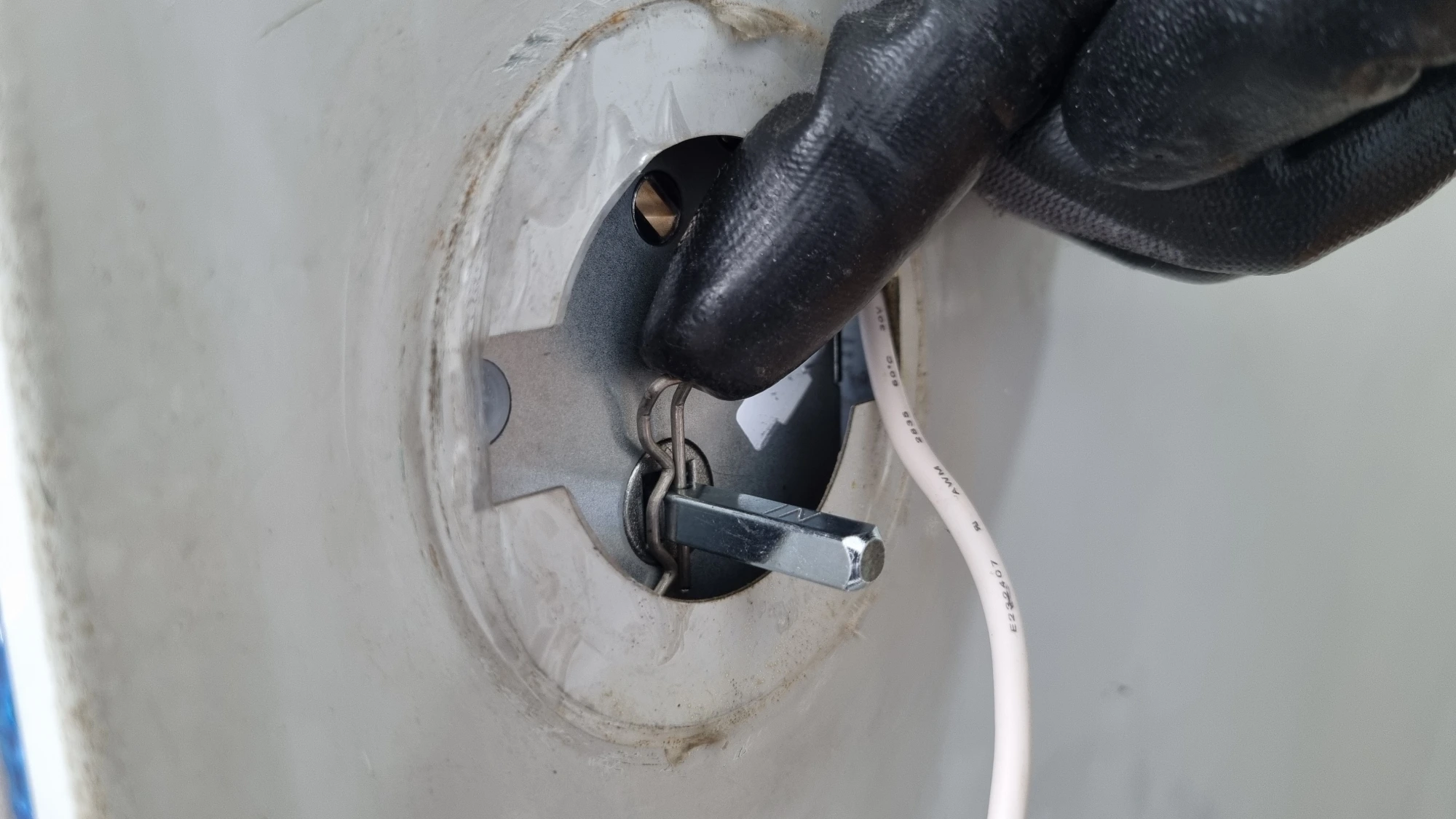

핸들 시프트 역시 안쪽과 바깥쪽 구분을 해야 하고 제가 설치한 도어록은 바깥쪽에서 안쪽으로 끼운 다음 오른쪽 사진처럼 실내 쪽에 클립을 끼워 고정하는 방식입니다.

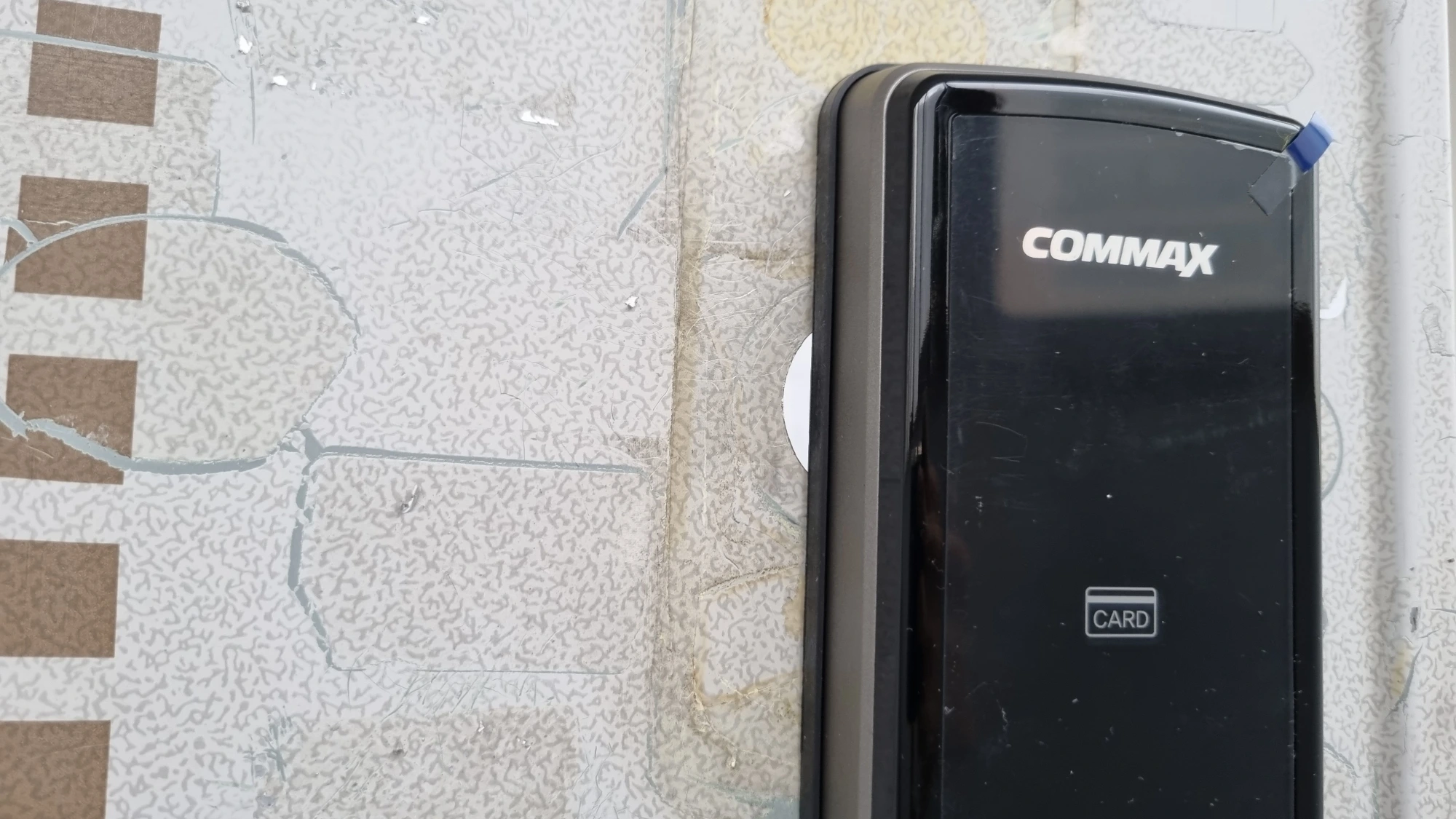

핸들 시프트를 끼운 다음 실외 도어록을 먼저 끼워야 하는데 왼쪽 사진처럼 기존에 달려있던 보조키 구멍이 완전히 가려지지 않아서 보강판을 추가로 주문해서 설치했습니다.

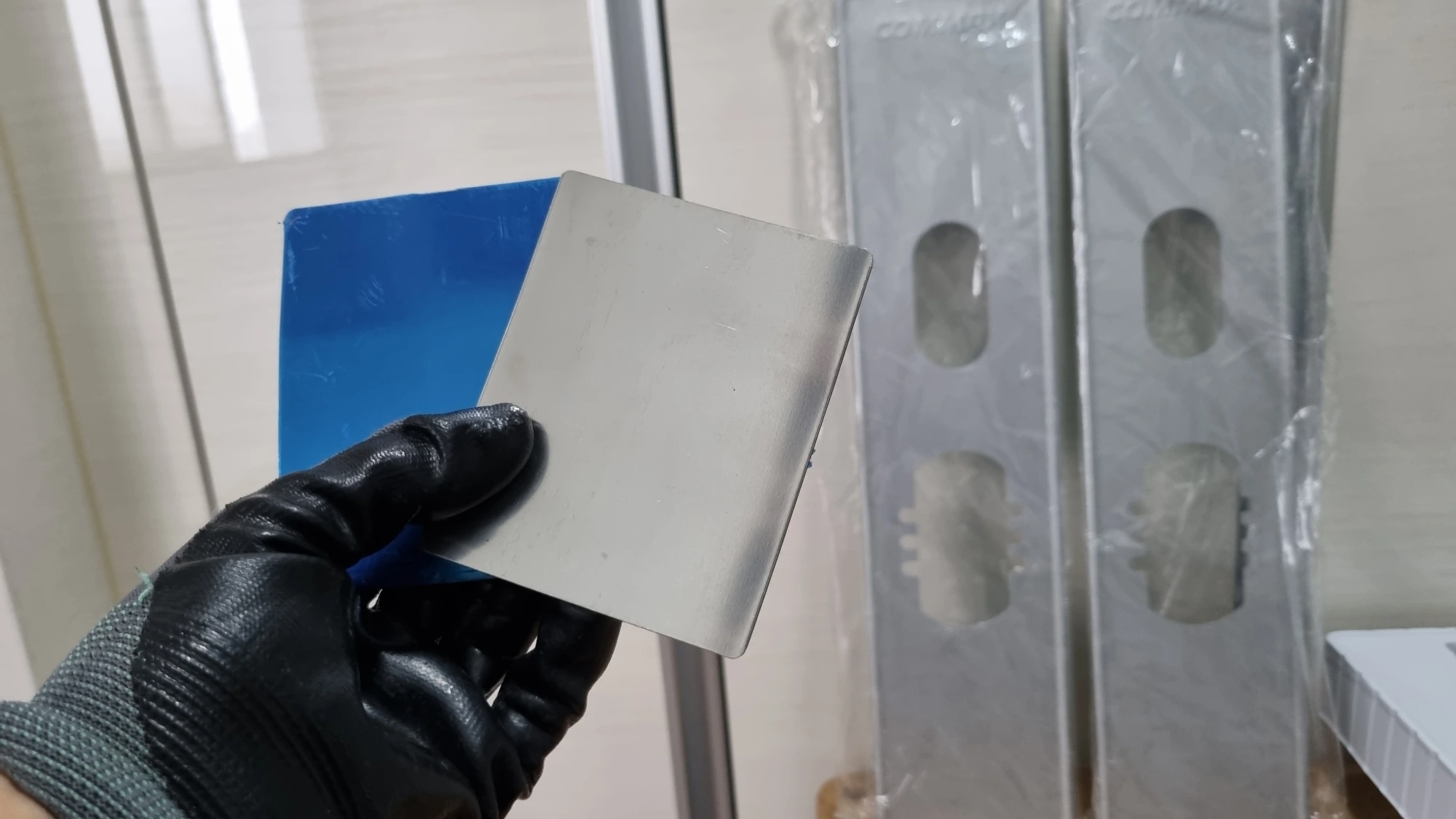

보강판은 크기가 작은 것도 있고 도어록 전체 크기와 비슷한 보강판도 있는데요 저는 도어록 판매처에서 판매하는 보강판을 추가로 주문해서 사용했습니다.
저는 개인적으로 현관문 도어록을 2~3번 정도 설치해 봤는데요 보조키 도어록이나 보조잠금장치가 달려있던 현관문에는 모두 다 보강판이 필요했습니다.
물론 저는 경험해보지 못했지만 보조잠금장치가 있었더라도 보강판이 필요 없는 경우도 있겠죠?

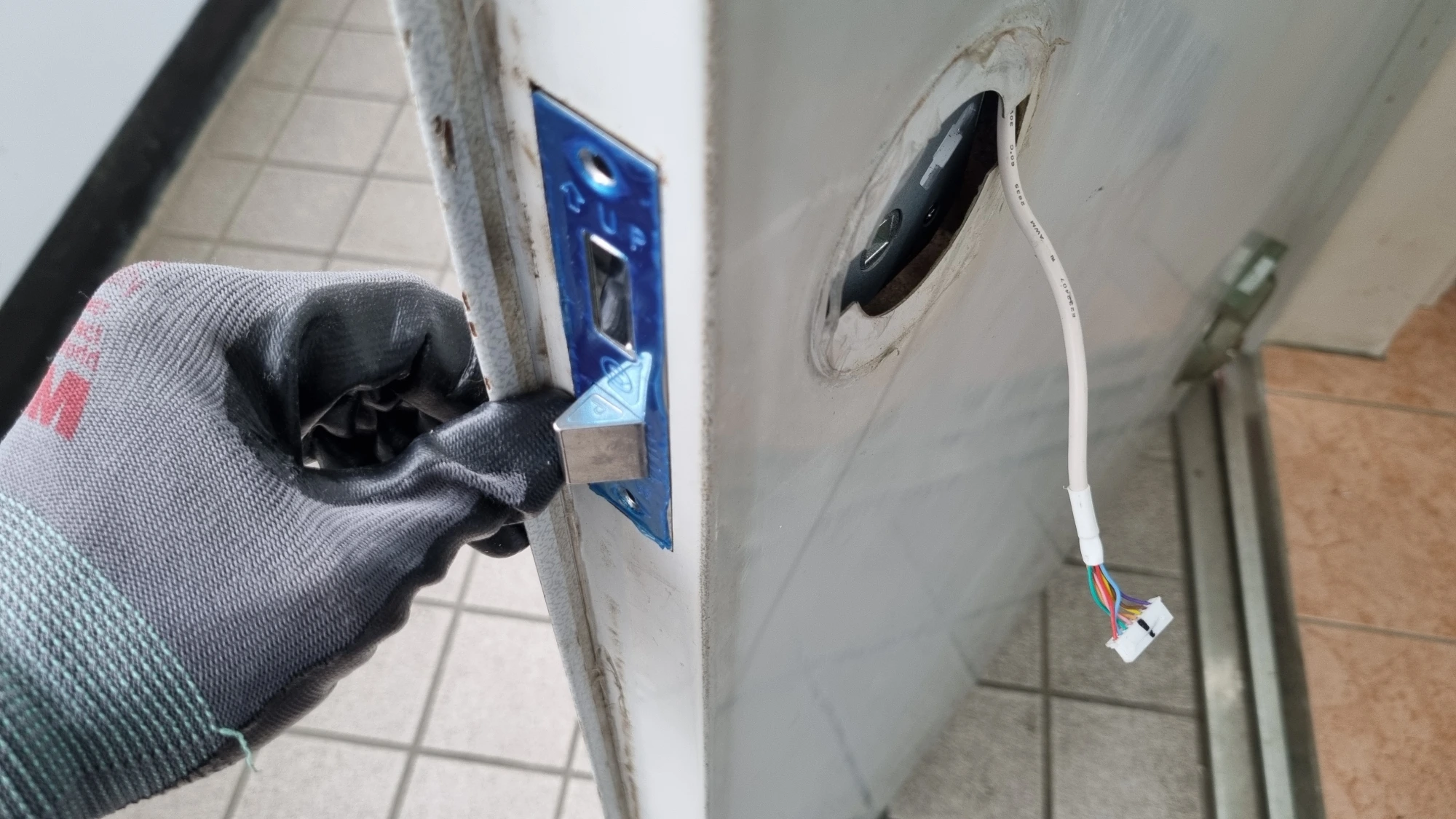

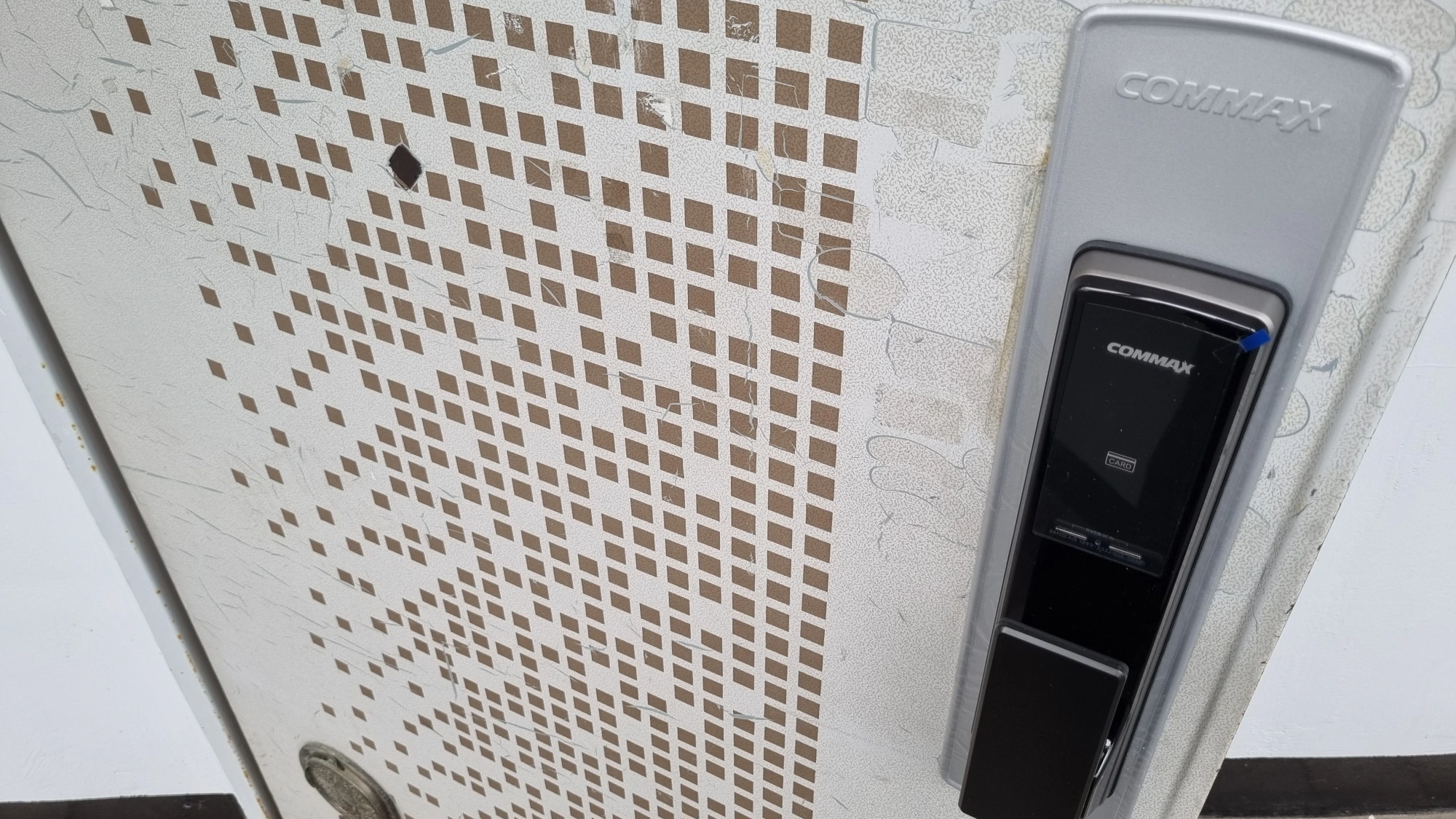

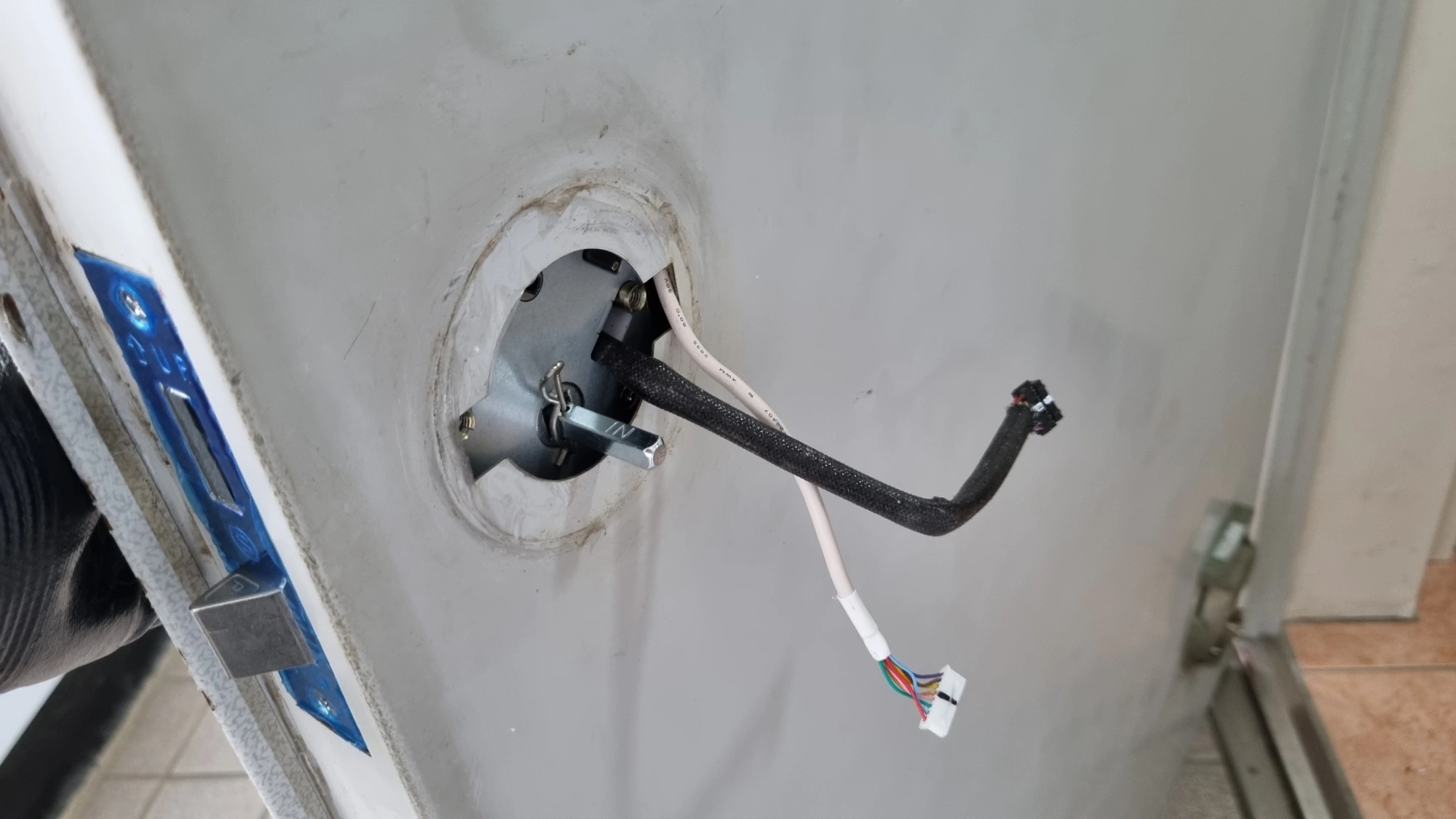

왼쪽 사진처럼 바깥쪽에 보강판과 도어록을 겹쳐서 올리고 도어록에 연결되어 있던 케이블은 오른쪽 사진처럼 실내 쪽으로 빼놨습니다.
주의사항 : 해당 도어록은 손잡이를 누르거나 당겨서 문을 여는데 공장 출고 당시 바깥쪽 도어록은 당겼을 때 문이 열리고 실내에 설치하는 도어록은 눌렀을 때 문이 열리도록 설정이 되어 있습니다.
만약 손잡이를 당기는 방향이나 누르는 방향이 잘못되면 사용이 매우 불편할 수 있으니 손잡이 방향을 바꿔야 하는데요 푸시풀 타입 손잡이 방향을 바꾸는 방법 역시 제조사 모델마다 조금씩 다르기 때문에 해당 제품의 설치 설명서를 참고하거나 제조사에 문의하는 것이 가장 정확합니다.
실내에도 보보강판을 설치하고 도어록 설치용 고정판을 겹쳐서 고정해야 합니다.

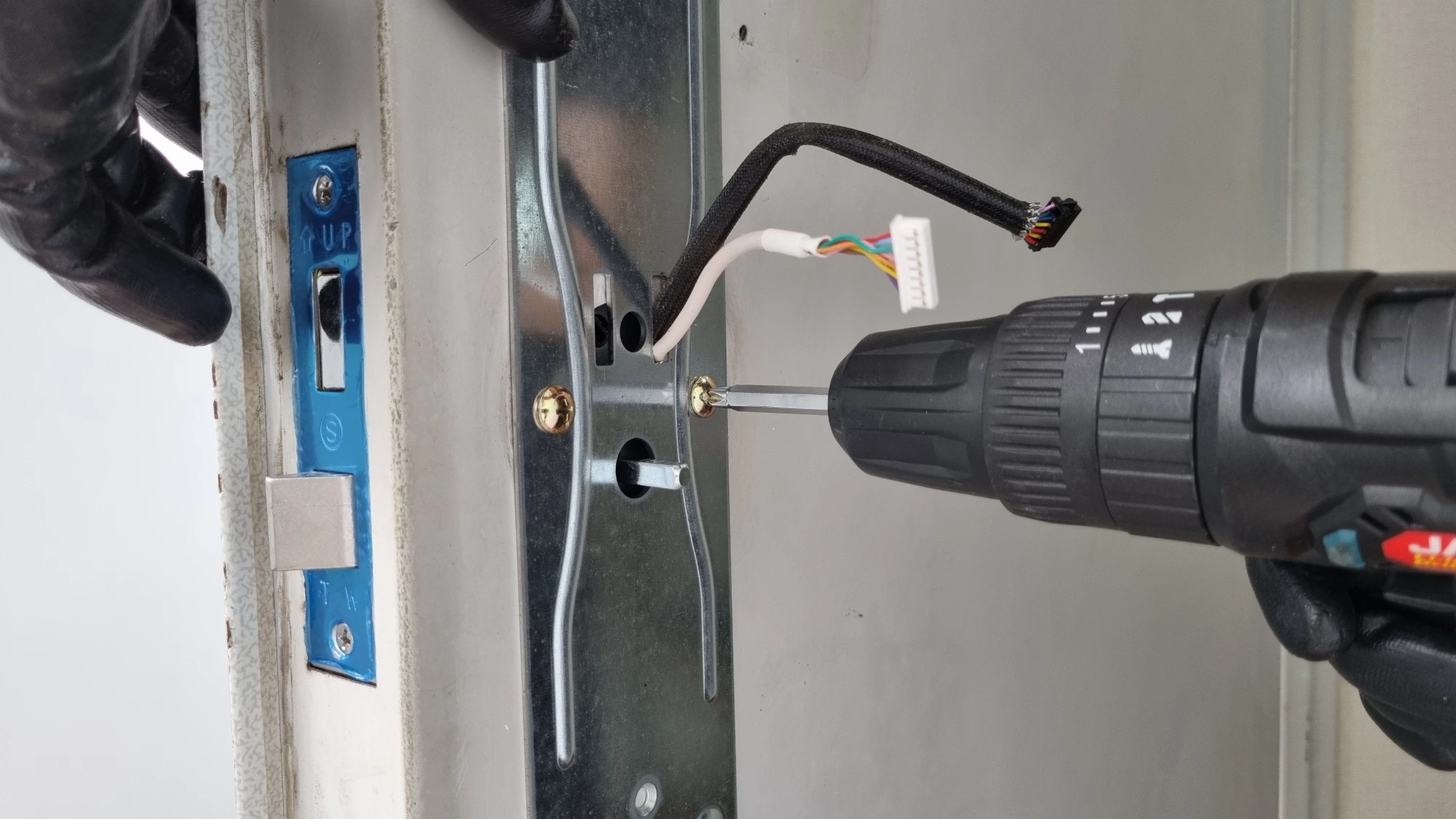

제가 설치한 도어록의 설치용 고정판은 실내 도어록 뒤에 끼워져 있었으며 위에 사진처럼 보강판과 설치 고정판을 겹쳐놓은 다음 고정 볼트를 사용해 바깥쪽 도어록을 고정했습니다.
설치 고정판 역시 위아래 구분과 안쪽 바깥쪽 구분이 있으며 방향을 잘 확인하고 맞춰서 고정해야 합니다.
볼트로 고정할 때 너무 강한 힘으로 조이면 문이 변형 되면서 설치 고정판과 보강판도 휘어질 수 있고 도어록이 오작동하거나 파손이 될 수도 있기 때문에 설치용 고정판이 현관문에 전체적으로 밀착되는 정도에서 조금 더 조여주는 정도로 고정합니다.

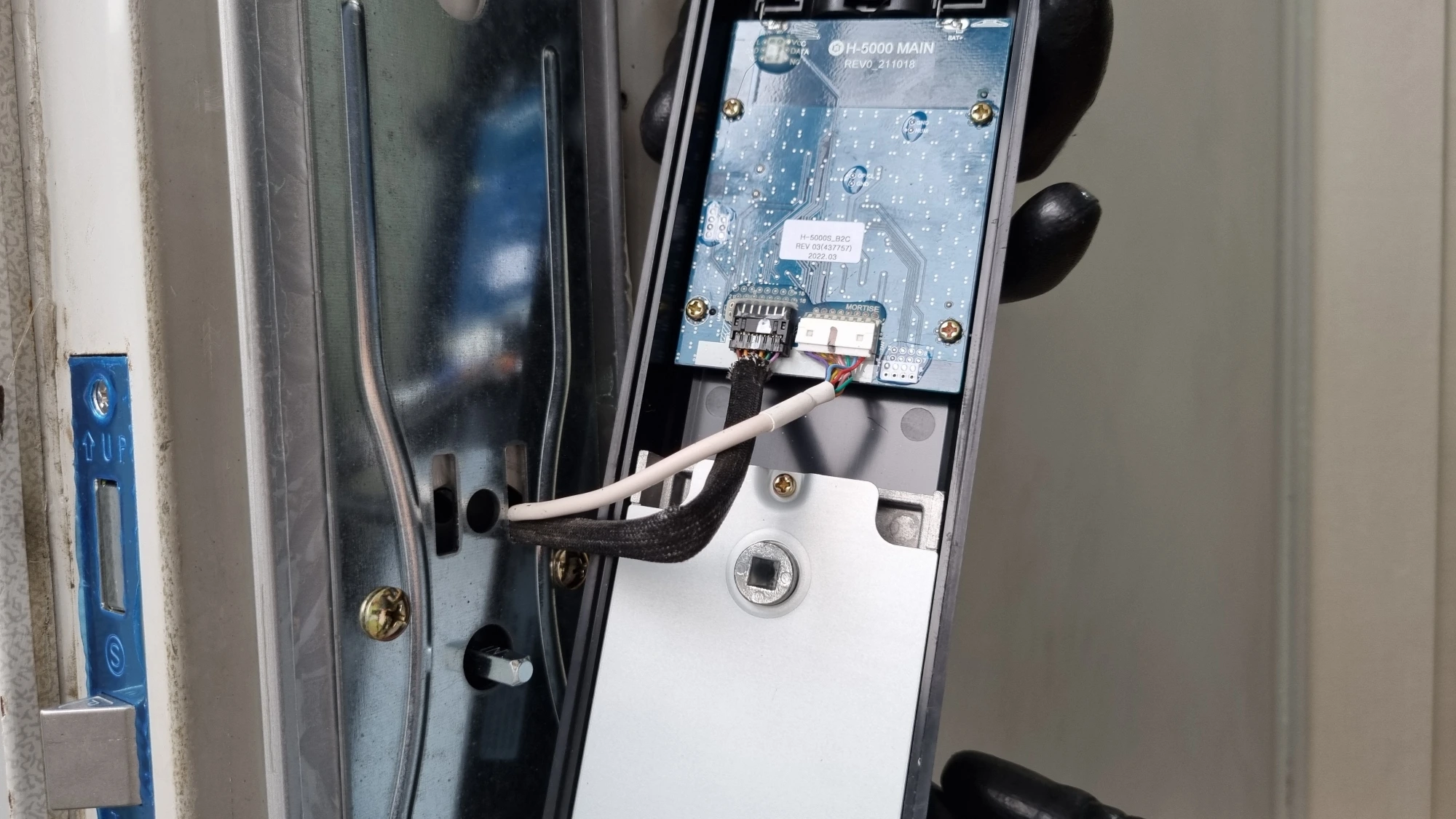

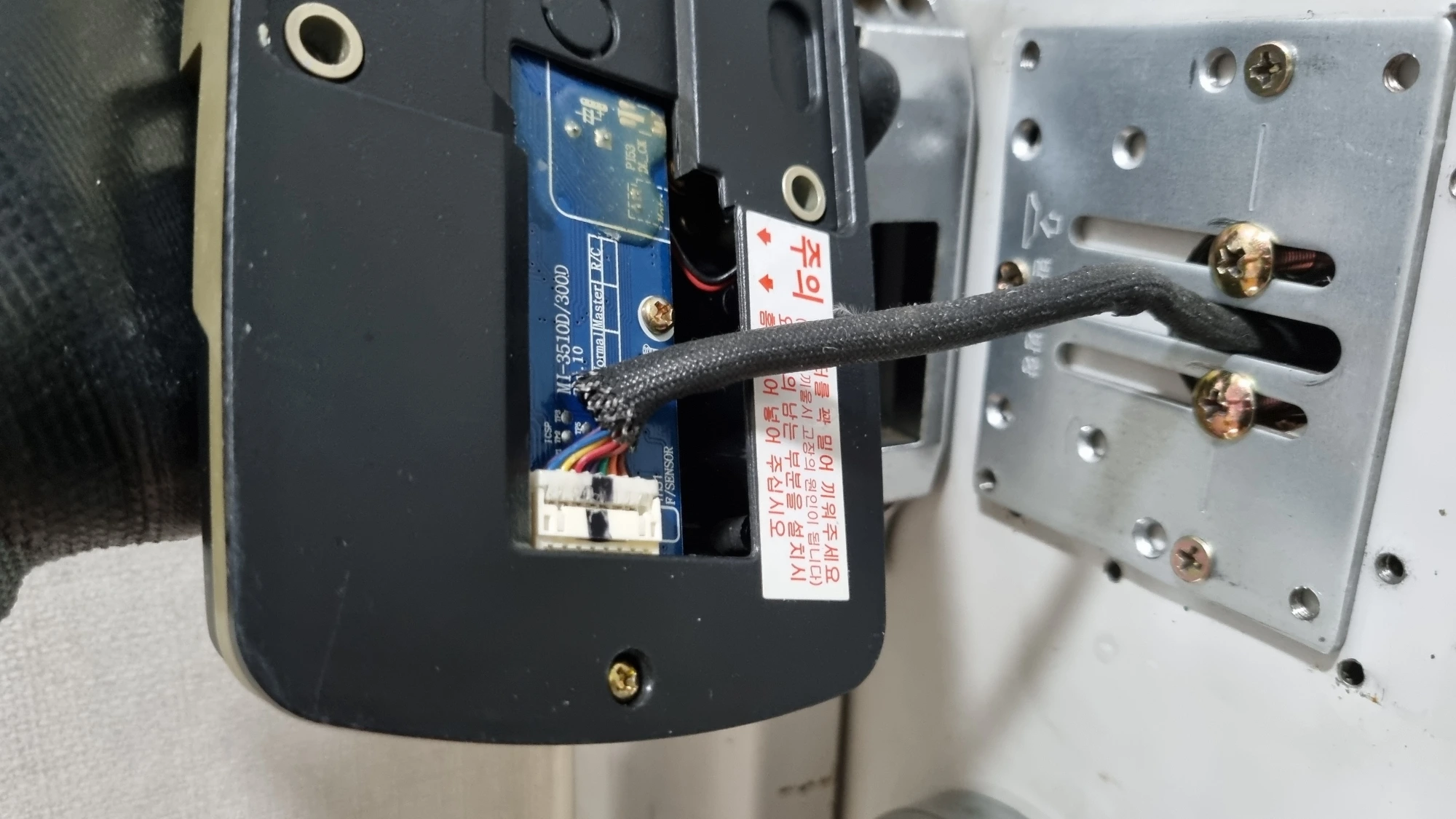

설치 고정판을 고정한 후에 왼쪽 사진처럼 바깥쪽 도어록과 모티스에 연결된 케이블 잭을 실내 도어록 뒤 기판에 끼웁니다.

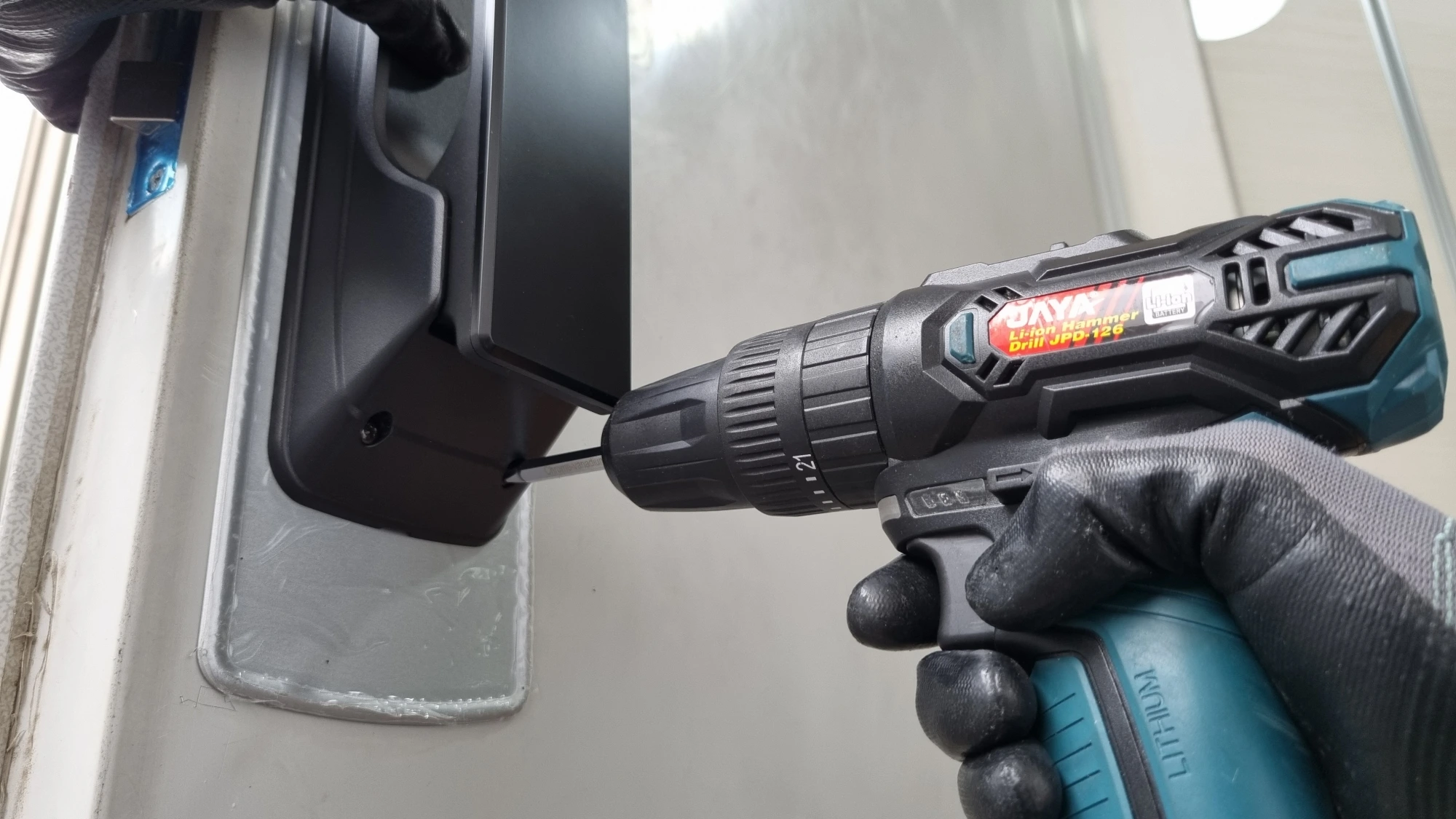

도어록에 연결된 케이블이 밖으로 삐져나오지 않도록 잘 정리하고 도어록을 현관문에 밀착시킨 다음 위아래 고정볼트를 사용해 고정합니다.
문틀 옆면에 끼우는 플라스틱 부품 역시 위아래 구분이 있었으며 플라스틱 부품을 문틀에 끼운 다음 커버를 닫고 전용 볼트를 사용해 고정합니다.
문틀 커버 부품을 고정할 때도 머리가 납작한 전용 볼트를 사용해야 하고 상태에 따라서 기존에 달려있던 고정 부품을 다시 사용할 수도 있습니다.
도어록을 모두 고정한 후에 건전지를 끼우고 설명서를 참고해서 비번과 태그, 알림 소리 크기 등을 설정했습니다.
참고로 비번이나 태그를 등록할 때는 문을 열어놓은 상태에서 작업하고 등록한 비번과 태그가 정상적으로 작동하는 것을 확인한 후에 문을 닫습니다.
