전등 스위치 교체 위치 바꾸는 방법 공통선 찾기

집안 거실 전등 스위치의 위치를 바꾸는 방법, 스위치 교체방법 공통선만 찾으면 크게 어렵지 않습니다.

전등 스위치 교체 방법

1. 누전차단기 내리기
2. 스위치 커버를 떼어내기
3. 고정 볼트를 모두 풀고 스위치를 앞으로 당겨서 빼내기
4. 기존에 연결되어 있던 배선과 똑같은 형태로 새 스위치에 전선 끼우기
5. 전선을 잘 정리해서 벽면에 밀어 넣고 볼트를 이용해 스위치를 벽면에 고정
6. 스위치 커버 닫기

주의사항 : 전등 스위치 또는 벽면 콘센트를 수리하거나 교체할 대는 누전차단기를 내리고 작업해야 감전 및 누전 사고를 예방할 수 있으며 스위치의 배선 구조를 정확하게 이해할 수 없는 상황이라면 기존에 연결되어 있던 것과 같은 형태로 연결하는 것이 가장 현실적인 방법이 될 수 있습니다.

물론, 기존 배선 상태 그대로 연결하는 과정에서 애매한 부분이 있다면 섣불리 작업하지 말고 전문가의 도움의 받는 것이 안전합니다.

전등 스위치는 제품마다 모양이 조금씩 다르고 연결된 장치의 개수에 따라서 스위치의 개수도 달라지지만 특수한 기능이 있는 독특한 형태의 스위치가 아니라면 교체하는 방법은 대체로 비슷합니다.

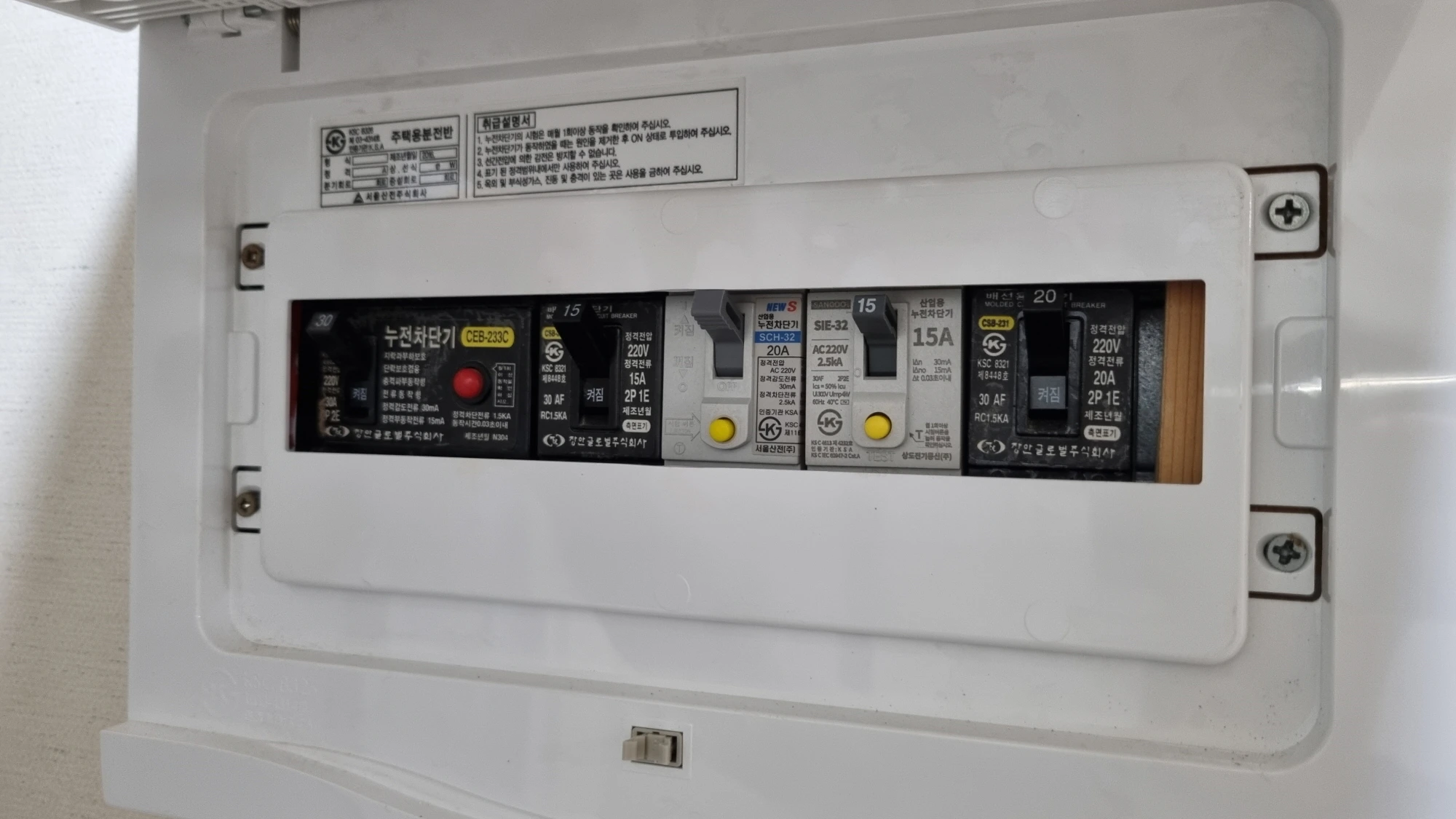

전등 스위치와 연결된 누전차단기를 찾아서 내립니다.

대체로 한 공간의 장치들은 한 개 누전차단기에 연결되어 있는 경우가 많습니다.

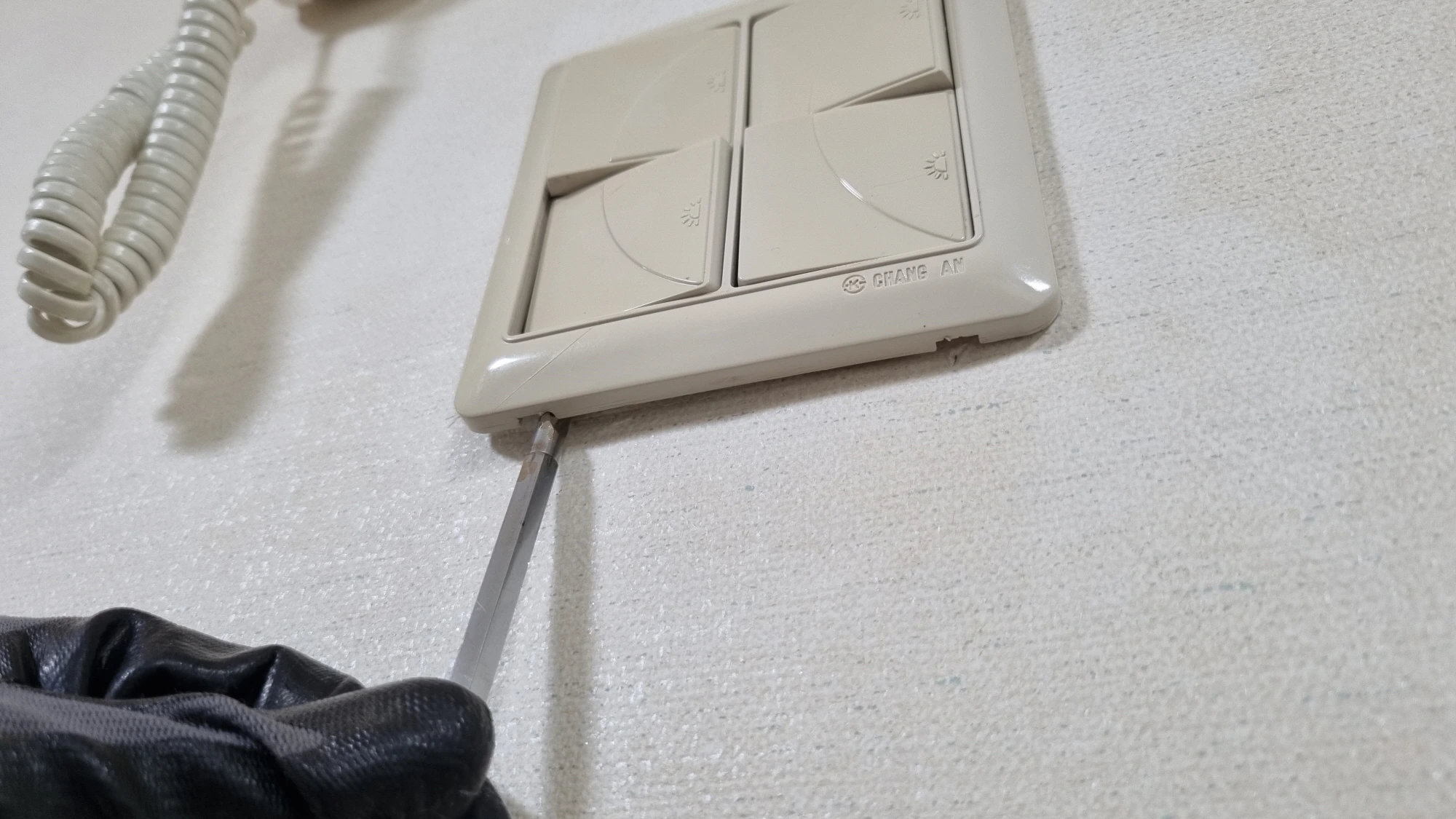

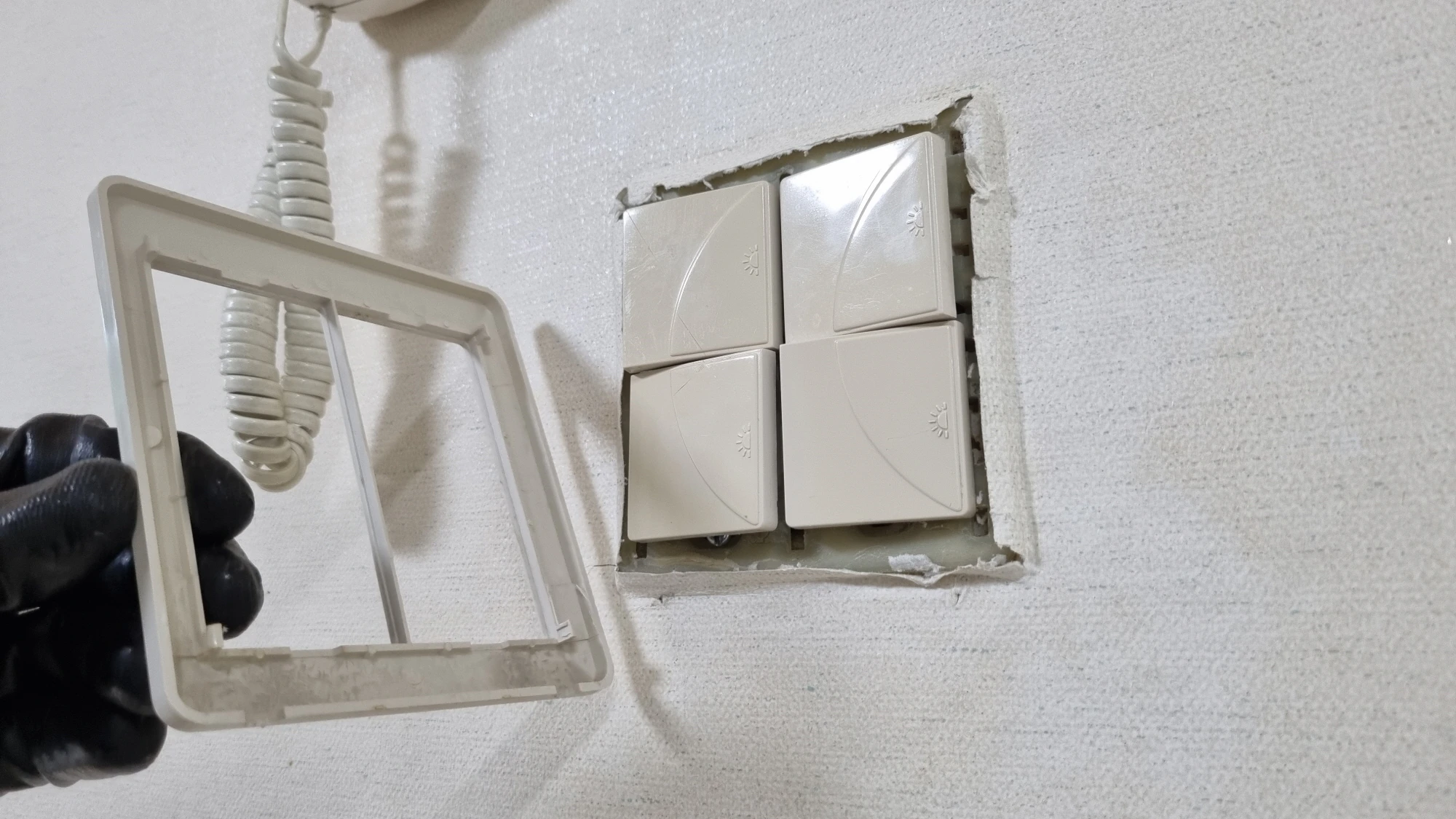

가운데 사진처럼 스위치 주변에 틈을 찾아 일자드라이버처럼 얇은 공구를 끼우고 살짝 비틀거나 지렛대 원리를 이용해 오른쪽 사진처럼 커버를 떼어냅니다.

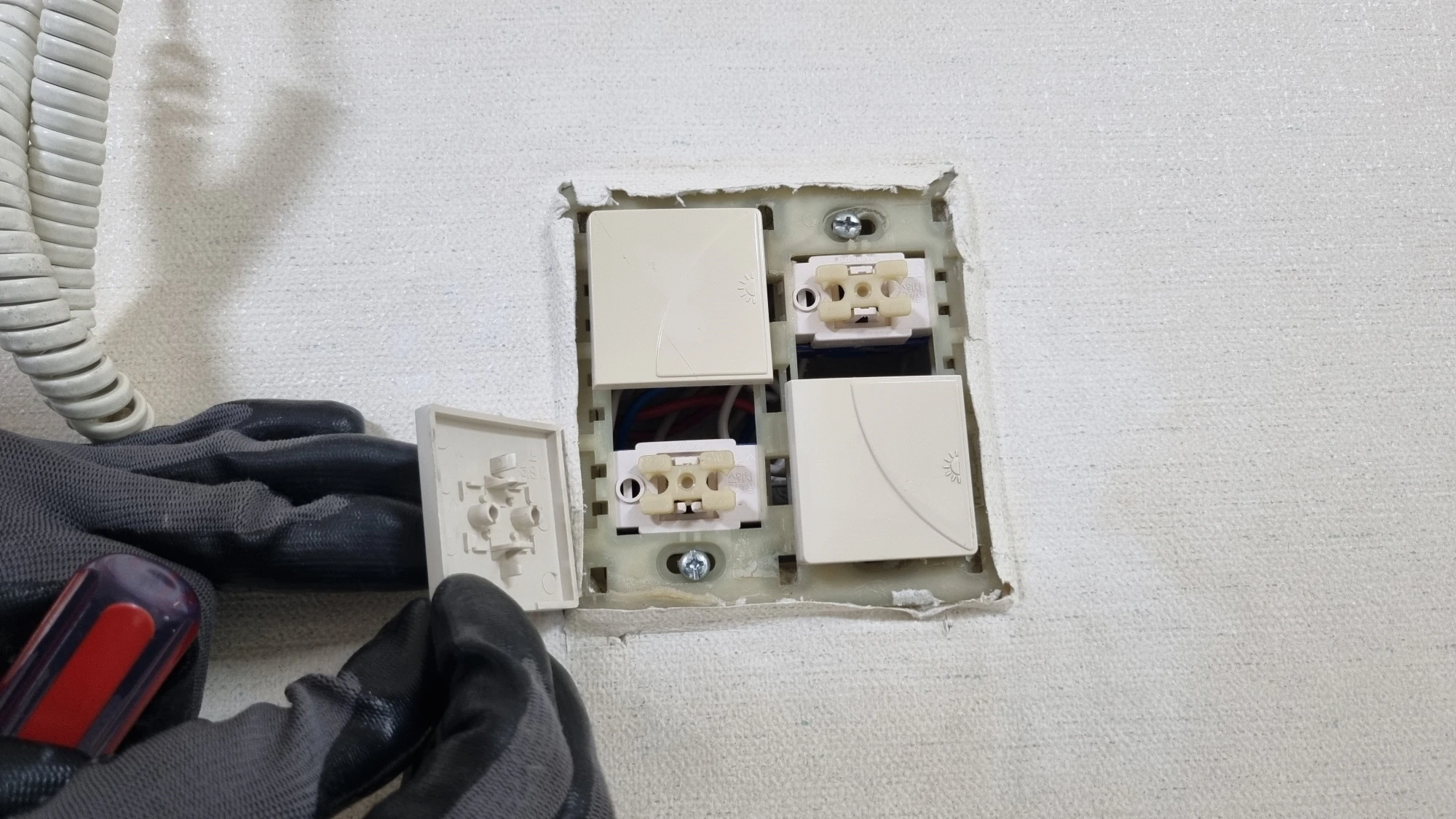

대부분의 전등 스위치는 커버를 열면 고정볼트가 보이는데 저희 스위치는 왼쪽 사진처럼 스위치 버튼에 가려서 고정볼트가 보이지 않았습니다.

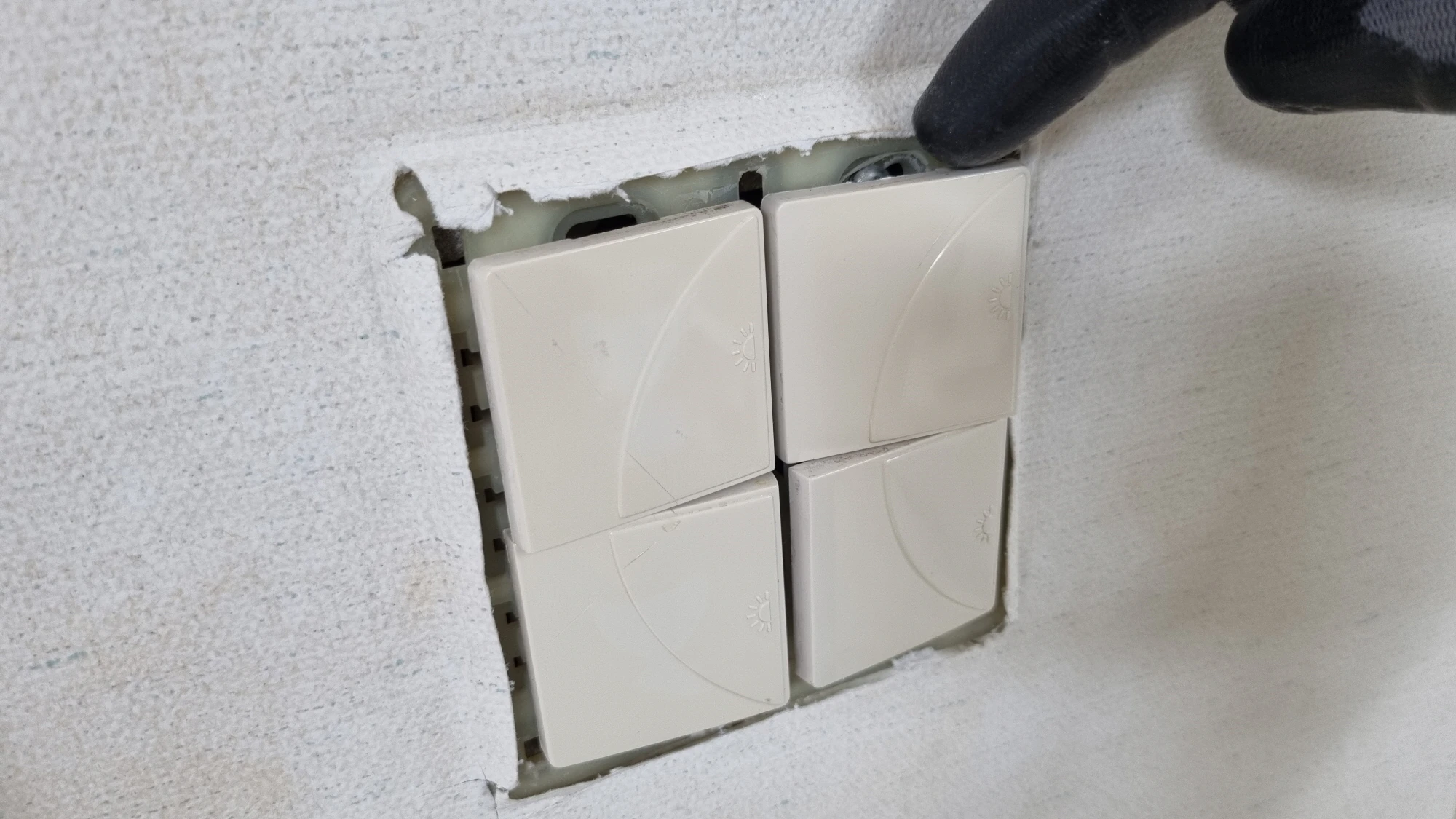

스위치 버튼 뒤쪽으로 일자드라이버를 끼우고 앞으로 살짝 당겨서 가운데 사진처럼 스위치 버튼을 떼어 냈습니다.

버튼에 가려진 고정 볼트를 드라이버를 이용해 완전히 풀었습니다.

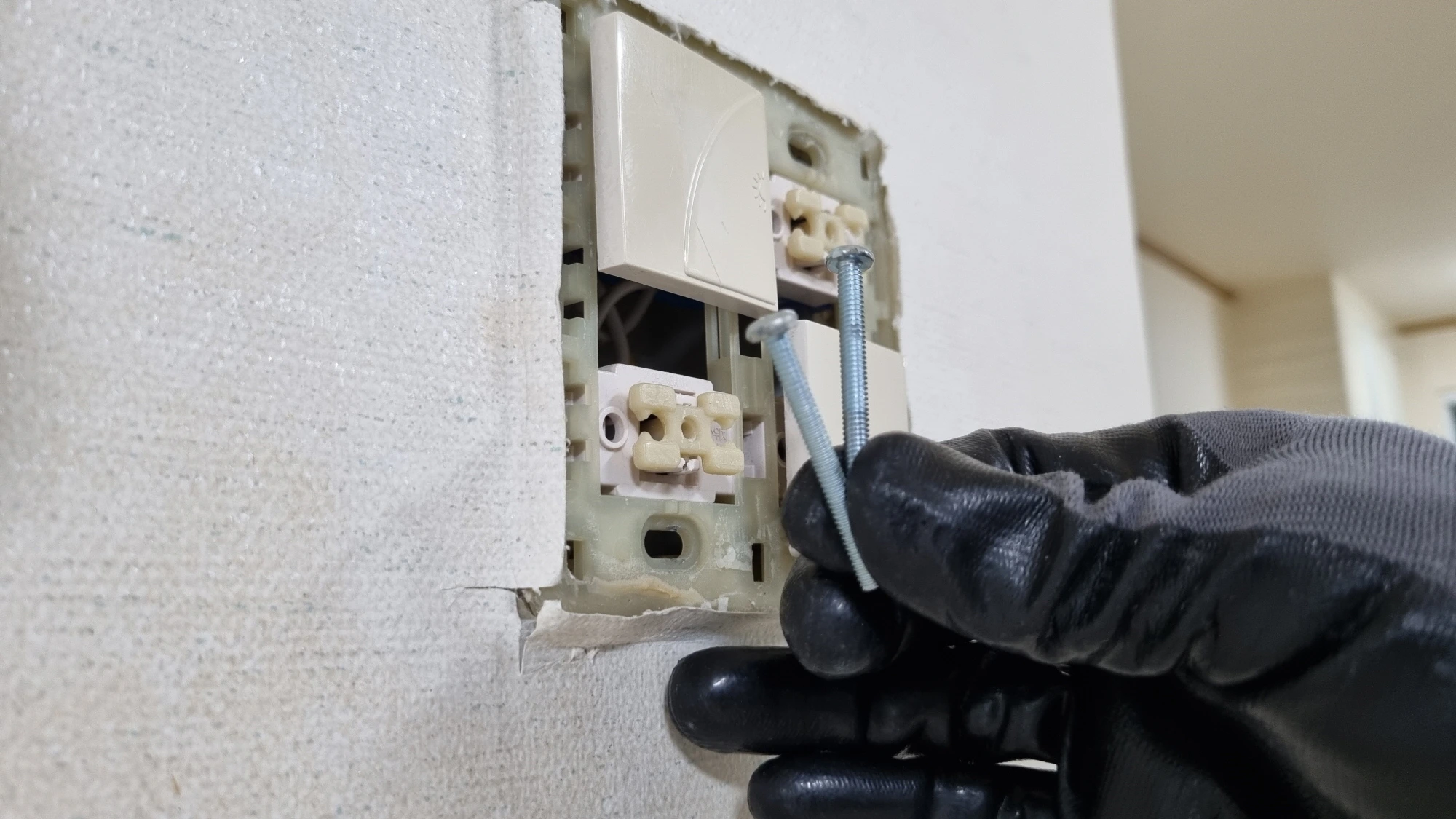

고정 볼트를 풀고 스위치 본체를 앞으로 당기면 스위치 뒤쪽에 전선이 연결된 상태로 앞으로 빠집니다.

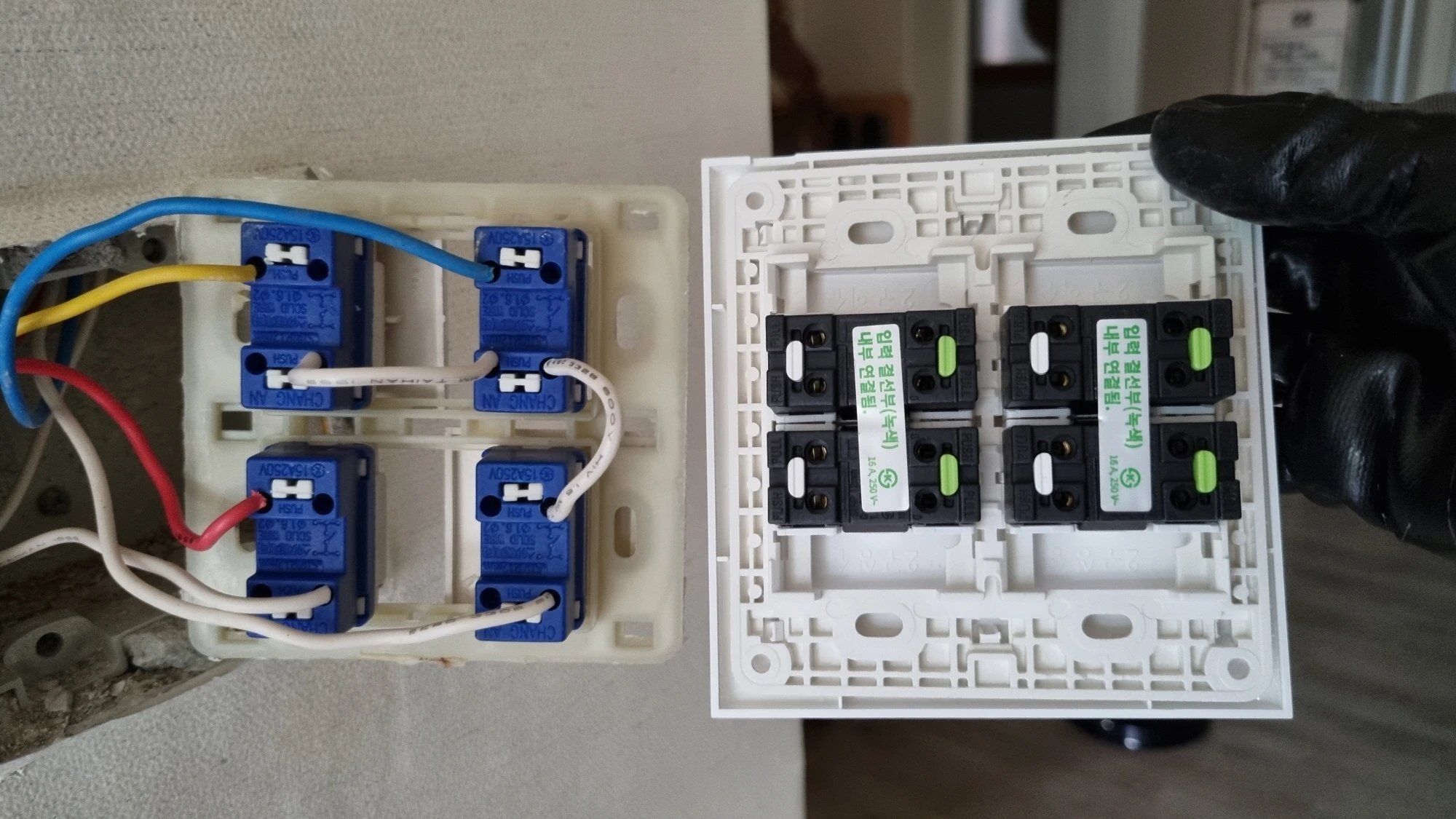

위에 왼쪽 스위치는 기존에 달려있던 스위치이고 오른쪽 스위치는 새로 교체 설치할 스위치입니다.

스위치 위치가 약간 다르기는 하지만 같은 형태가 되도록 연결하면 됩니다.

이때, 스위치끼리 연결된 짧은 전선(점프선)을 먼저 옮겨서 끼우고 나머지 전선도 하나씩 빼서 옮겨서 끼웁니다.

점프선이나 공통선 등 스위 배선 관련 내용은 스위치 위치를 바꾸는 방법에 관한 내용에서 조금 더 자세히 정리해 보겠습니다.

참고로 저는 전선을 빼기 전에 스위치 배선 상태를 사진으로 찍어뒀다가 애매한 부분이 있다면 한 번씩 확인해 봅니다.

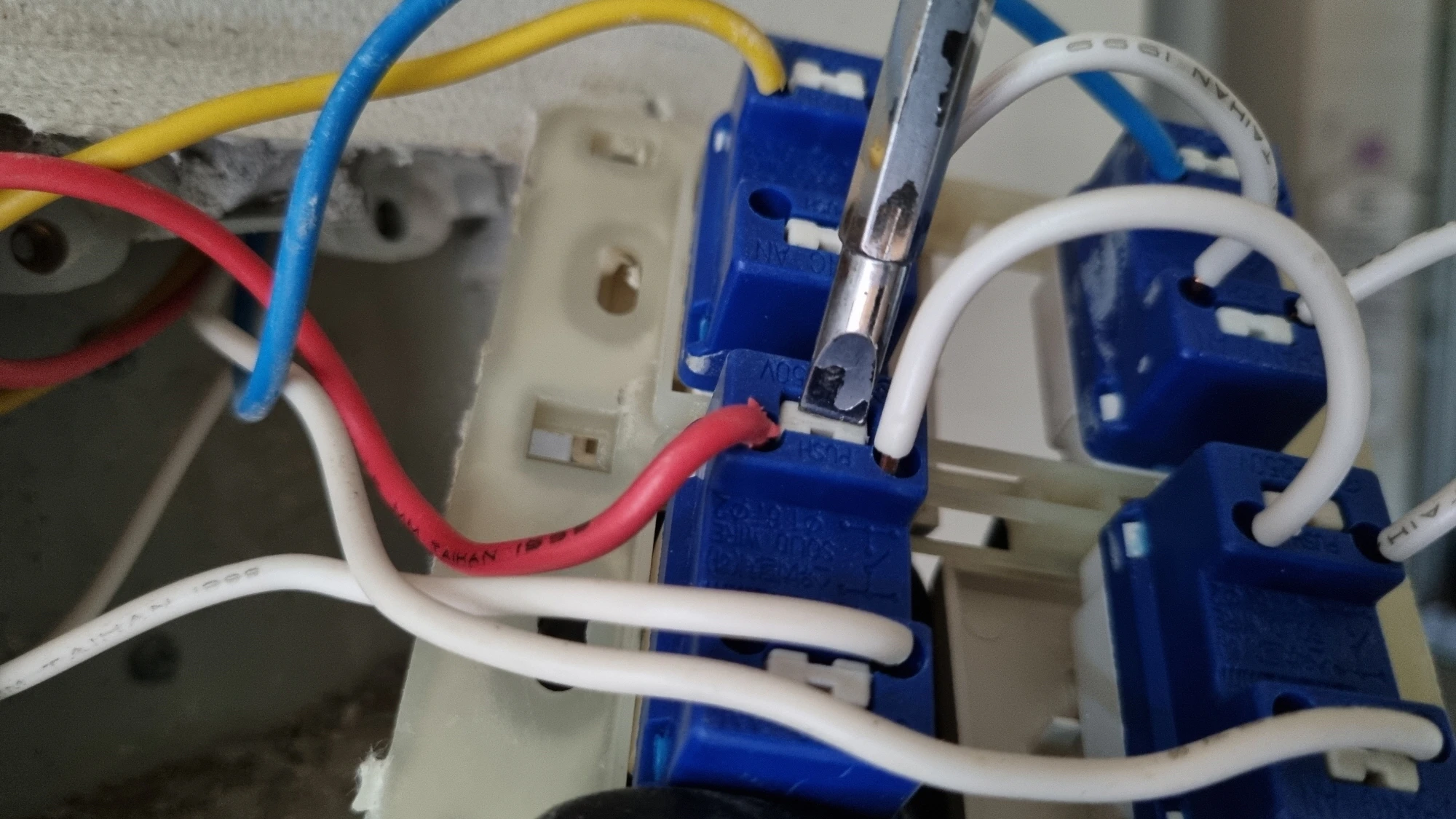

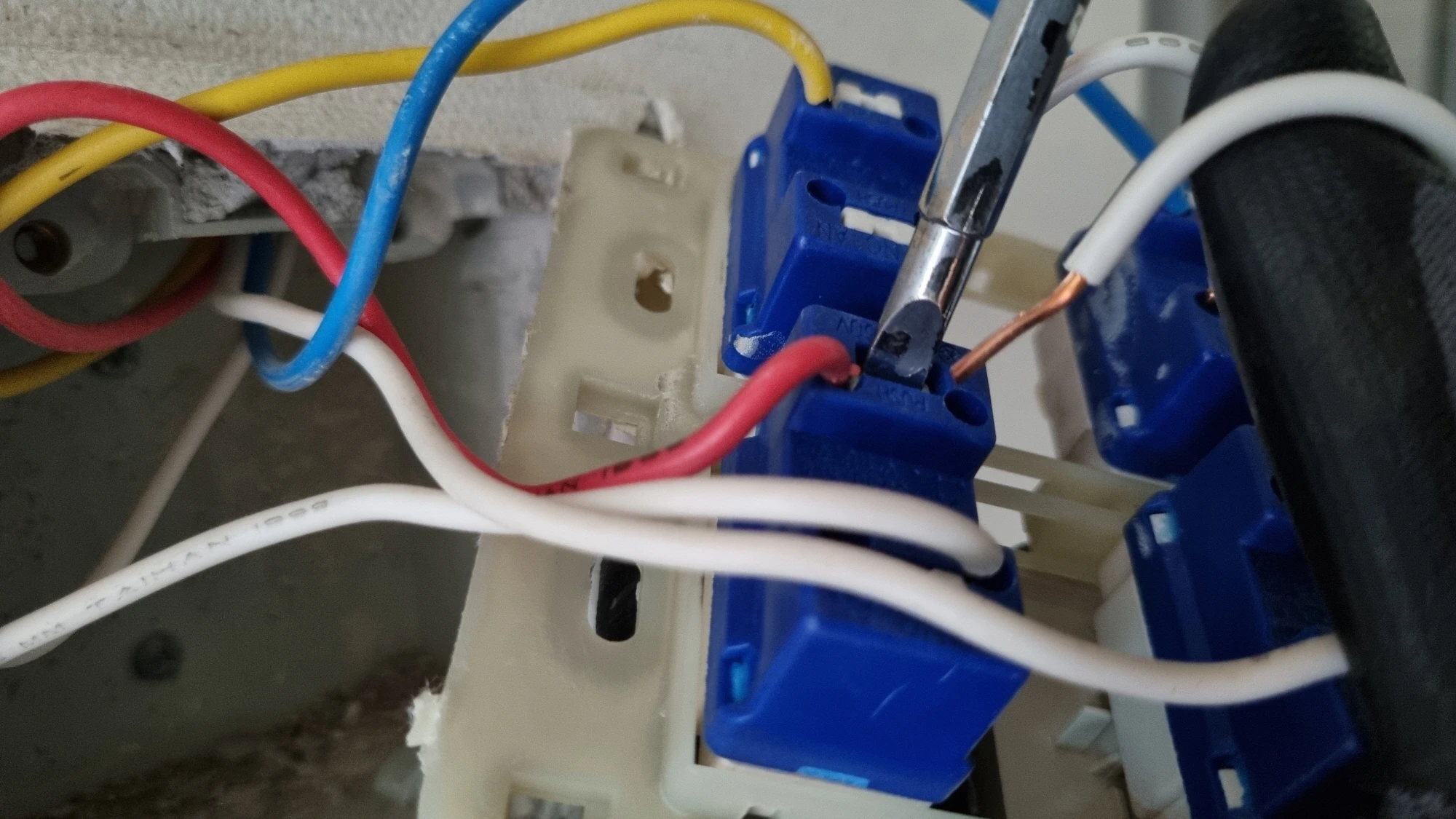

스위치에 끼워진 전선을 빼는 방법은 왼쪽 사진처럼 전선 옆 버튼을 일자드라이버를 이용해 누른 상태에서 전선을 당기면 오른쪽 사진처럼 빠집니다.

버튼이 가볍게 눌러지는 경우도 있지만 대체로 약간 힘줘서 눌러야 되는 것들이 많습니다.

전선을 스위치 단자에 다시 끼울 때는 전선을 단자 구멍에 힘줘서 밀어 넣으면 끼워집니다.

왼쪽 사진은 기존 스위치의 배선 상태이며 오른쪽 사진은 새로 교체할 스위치에 옮겨서 끼운 모습입니다.

스위치끼리 연결된 점프선이 너무 길어서 교체할 스위치에 끼울 때 적당한 길이로 잘라서 끼운 것 외에 기존 스위치와 똑같은 형태로 끼웠습니다.

주의사항 : 전선을 스위치에 끼울 때는 쉽게 빠지지 않도록 최대한 깊이 끼워야 하고 완전히 끼운 뒤 전선 피복이 벗겨진 구리선 부분이 노출되지 않도록 합니다.

만약 최대한 깊이 끼운 상태에서도 구리선이 노출된다면 전선을 다시 빼서 전선 끝을 적당히 잘라내고 다시 끼워야 누전 및 감전 사고를 예방할 수 있습니다.

스위치 뒤쪽에 연결된 전선을 적당히 정리해서 벽 안쪽으로 밀어 넣고 스위치 본체를 벽면에 밀착시킨 다음 볼트로 고정합니다.

그리고 커버를 닫아주면 스위치 교체 작업이 완료됩니다.

스위치 위치 바꾸는 방법, 공통선 점프선 확인

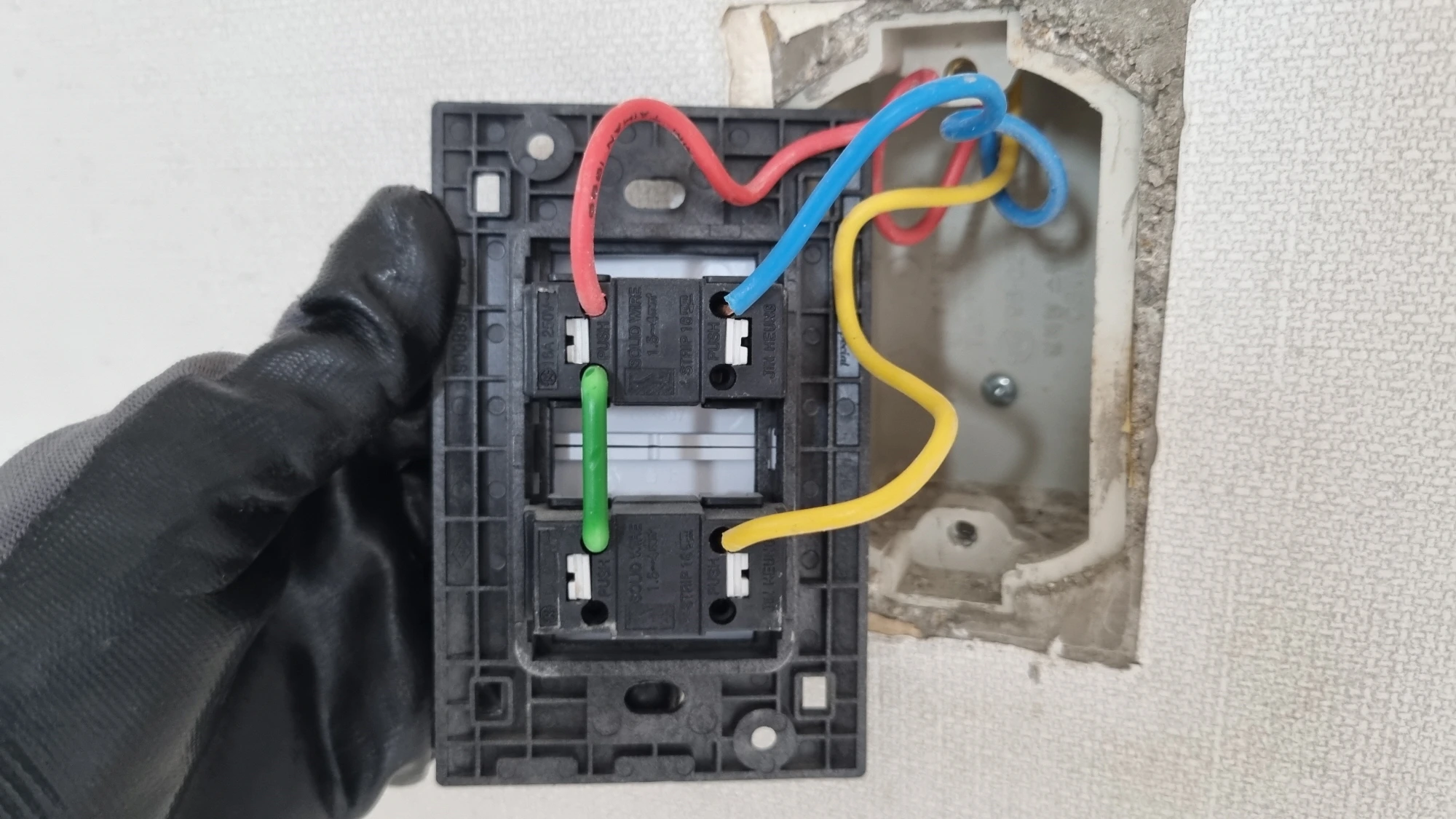

위에 사진은 스위치가 위아래 두 개가 달려있는 화장실 전등 스위치의 뒷면 배선입니다.

• 점프선 : 스위치와 스위치 사이에 연결된 짧은 전선
• 공통선 : 모든 스위치에 공통으로 연결되어 있는 전선

위에 스위치의 경우 초록색 짧은 전선이 위아래 스위치에 연결되어 있는 점프선입니다.

그리고 벽면에서 나온 빨간색 전선이 초록색 전선에 의해 위아래 모든 스위치에 연결된 공통선이 됩니다.

반응형

점프선과 공통선을 제외한 반대쪽에 노란색, 파란색 전선은 각 장치에 연결된 전선입니다.

해당 스위치의 경우 파란색 전선이 연결된 위쪽 스위치는 화장실 환풍기를 켜는 스위치이며 아래 노란색 전선이 끼워진 스위치는 화장실 전등을 켜는 스위치입니다.

전등 스위치의 위치를 바꾸려면 공통선과 점프선은 그대로 두고 장치에 연결된 전선만 옮겨서 끼우면 됩니다.

위에 스위치의 노란색 전선과 파란색 전선을 서로 바꿔서 끼우면 환풍기와 전등 스위치의 위치가 바뀌게 됩니다.

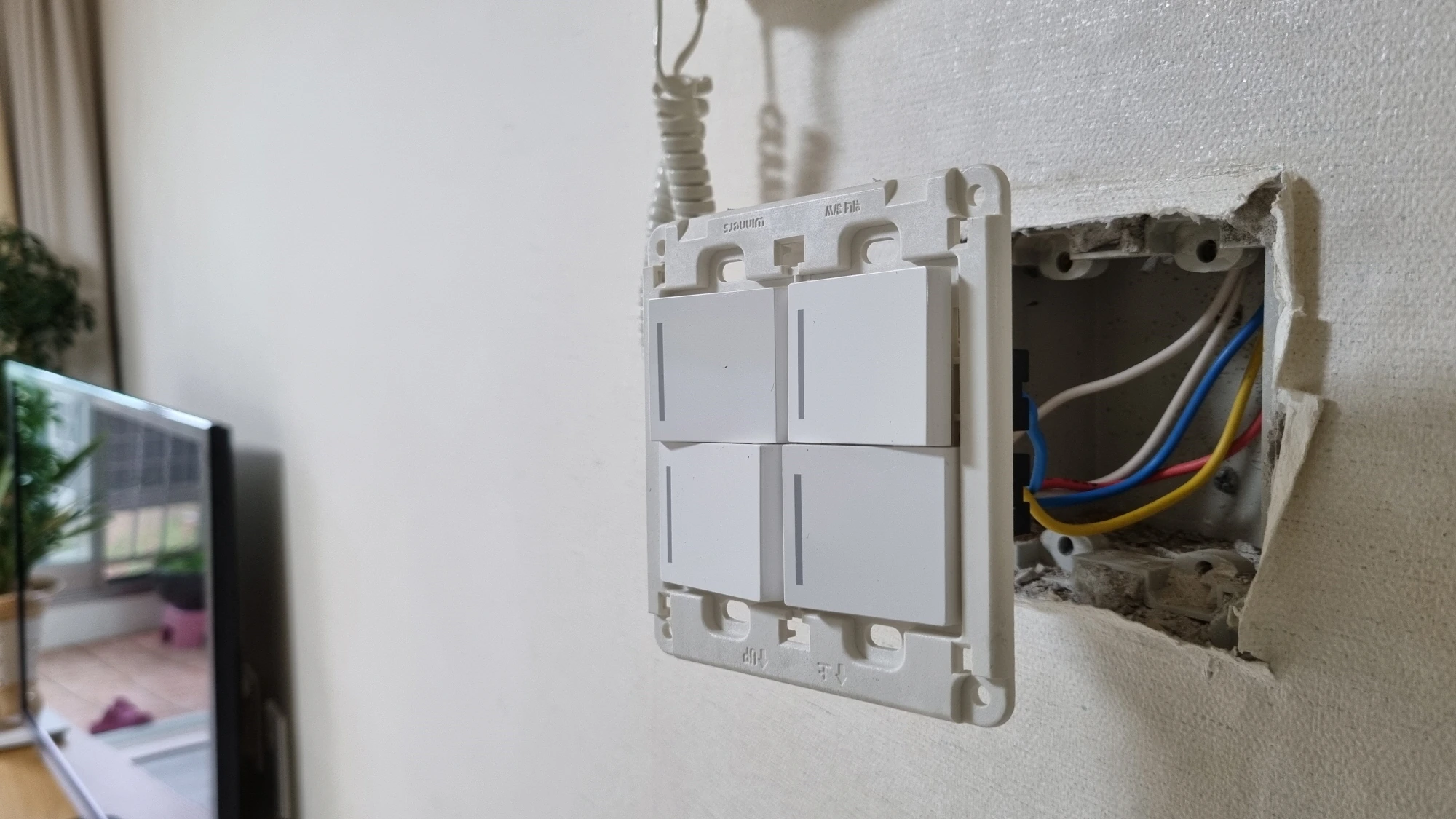

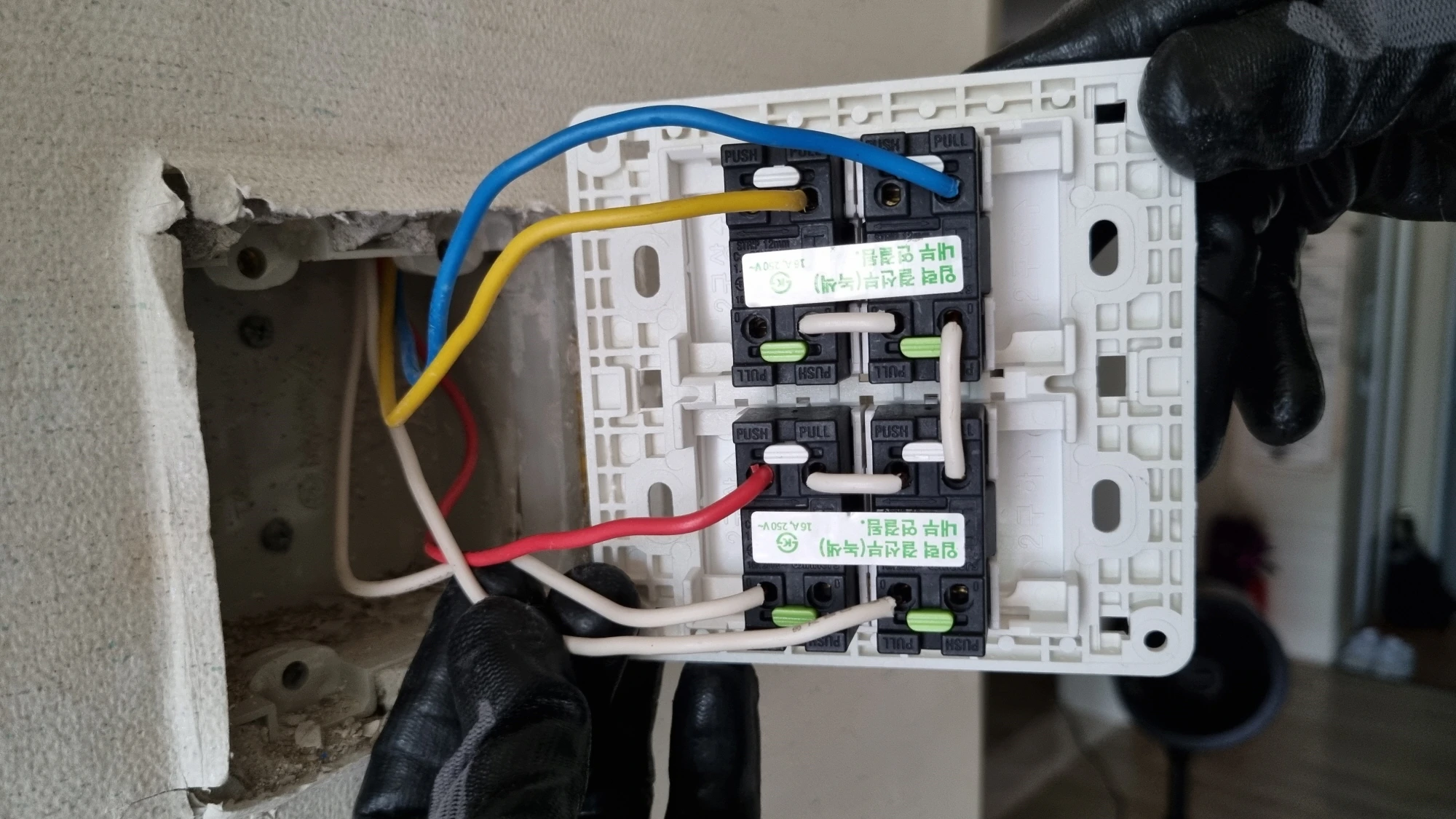

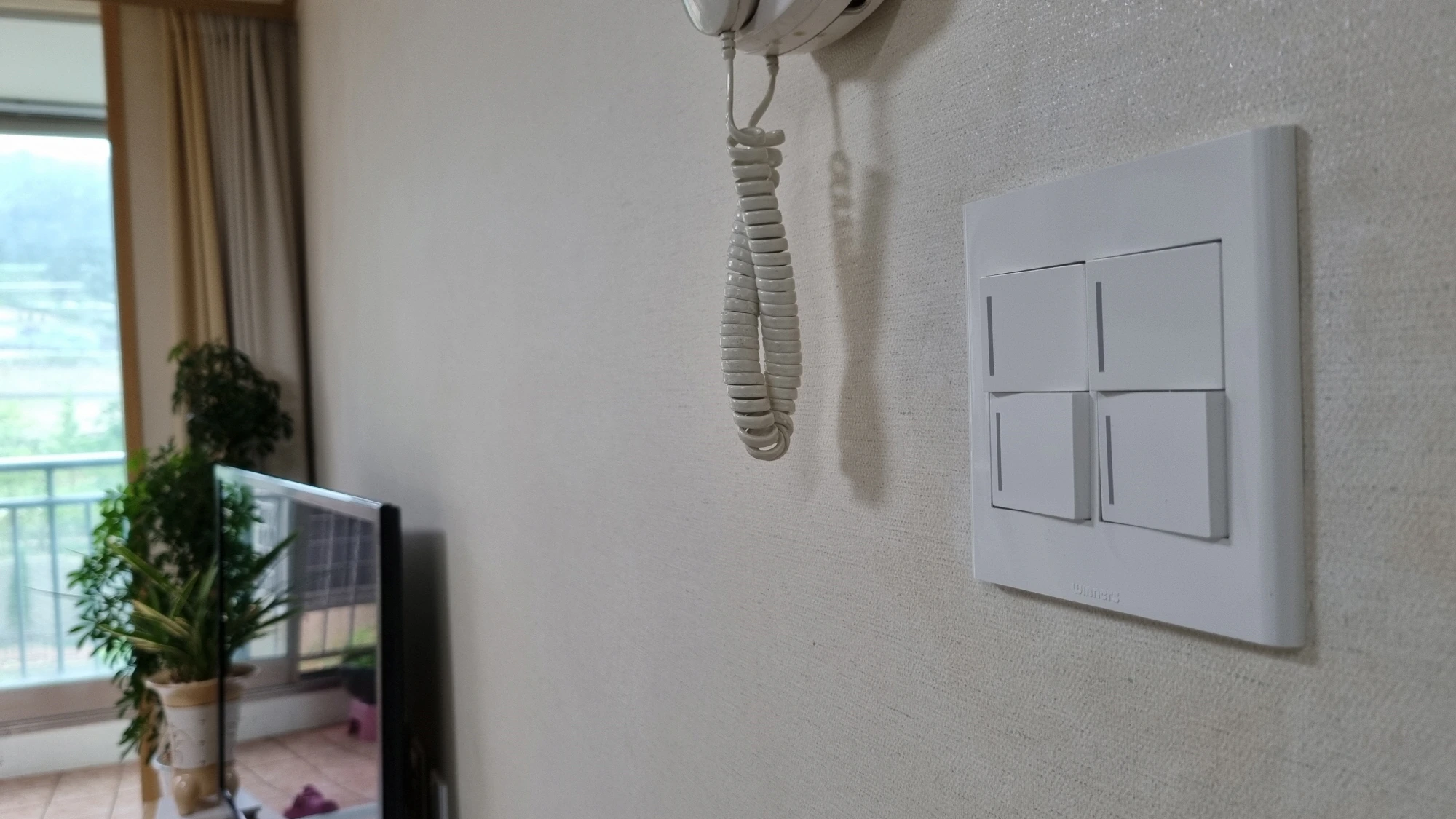

위에 스위치는 스위치 네 개가 달려있는 거실 전등 스위치입니다.

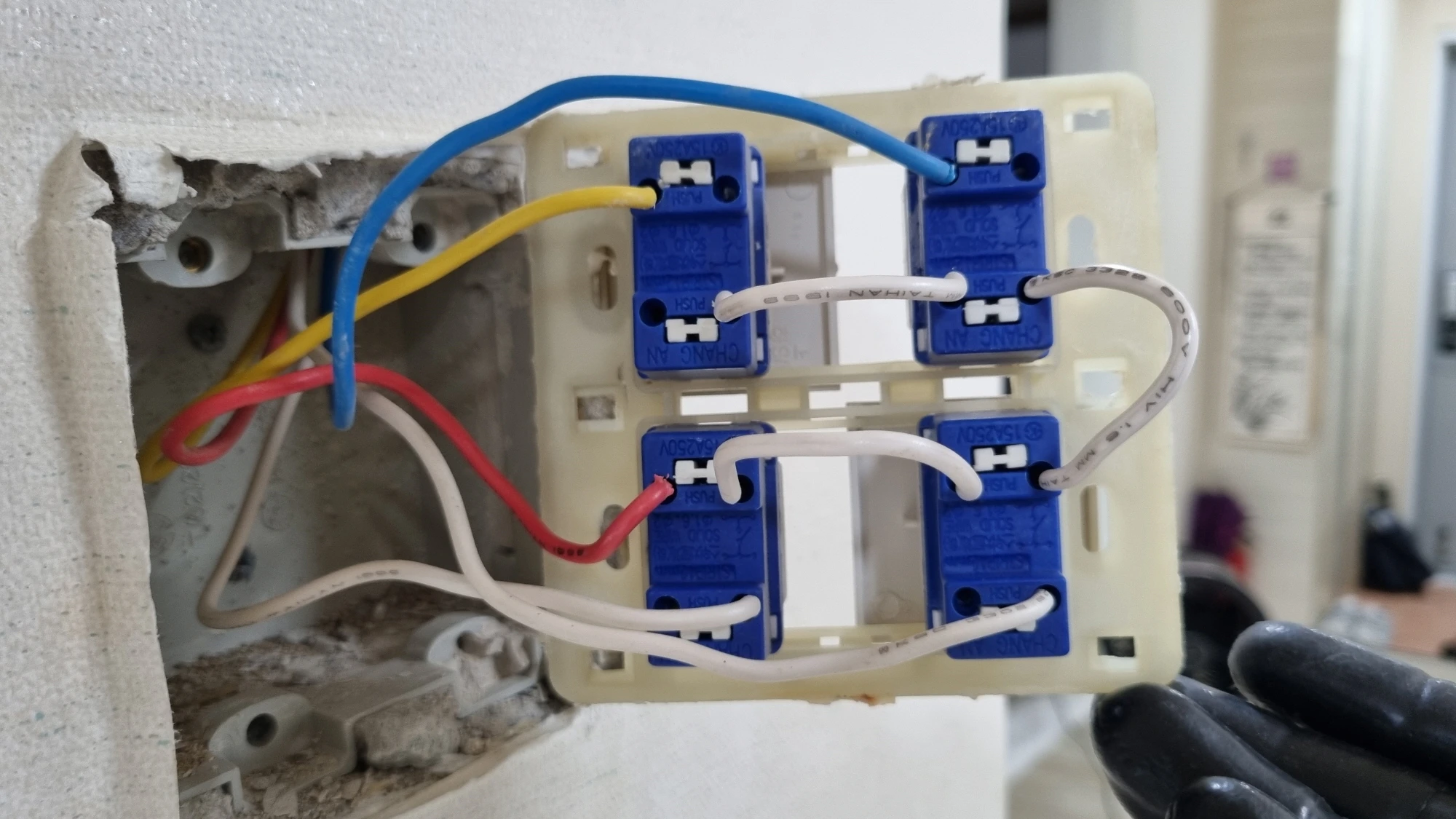

사진 가운데 스위치끼리 연결되어 있는 짧은 흰색 전선이 점프선입니다.

벽에서 나온 빨간색 전선이 점프선에 의해 네 개의 스위치에 모두 연결되어 있는 공통선입니다.

그리고 위아래 나머지 전선이 각각 장치에 연결된 전선으로 저희는 거실등과 무드등, 베란다 전등에 연결되어 있습니다.

스위치의 위치를 바꾸려면 빨간색 공통선과 짧은 점프선은 그대로 두고 사진 위아래 파란색, 노란색, 흰색(두 가닥) 전선의 위치를 서로 바꿔서 끼우면 스위치의 위치가 바뀌게 됩니다.
