수도 배관 에이콘 부속 연결 분리 보일러 파이프

간단한 수도시설 배관으로 사용하는 에이콘 배관 연결 분리 방법, 부속 종류 공구

수도 배관이나 보일러 배관은 금속 파이프가 많이 사용되었고 일반인이 시공하기에는 거의 불가능했습니다.

하지만 비교적 유연한 소재로 만들어진 에이콘 파이프 PB관은 작업이 비교적 쉽고 장비가 거의 필요 없기 때문에 간단한 배관 작업은 일반인들도 직접 설치 시공할 수 있을 정도입니다.

다만, 금속 파이프에 비해 내구성이 매우 약하고 견딜 수 있는 수압 또한 상대적으로 낮으며 열에도 상대적으로 약합니다.

물론 일반 가정용 보일러와 수도 배관은 특수한 경우가 아니라면 에이콘 PB관으로 설치하는 것도 큰 문제가 없으며 비용이나 공사 소요시간도 단축시킬 수 있습니다.

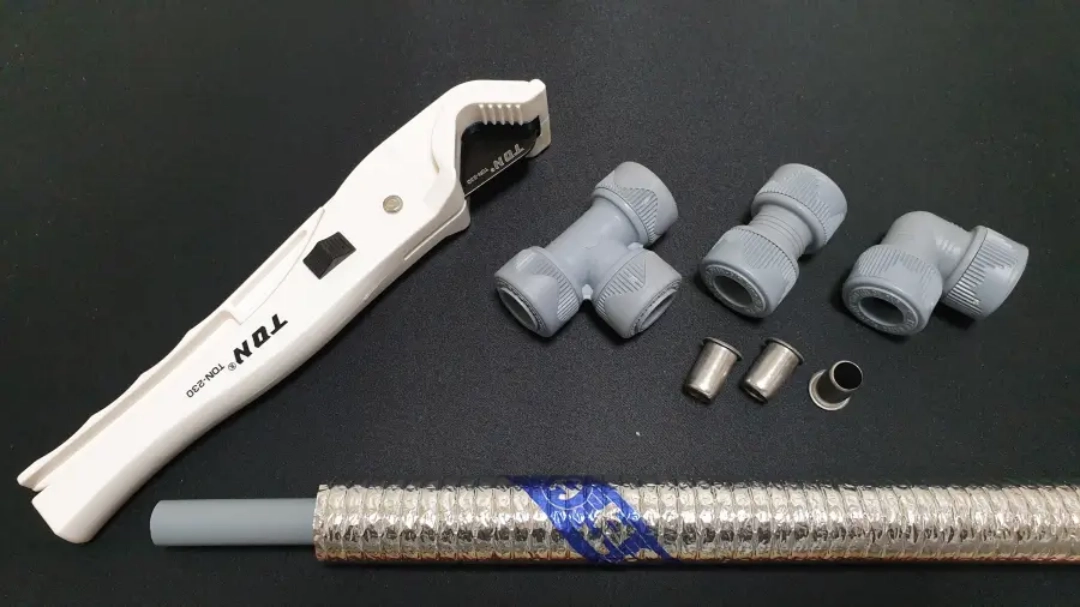

에이콘 배관 공구와 연결 부속 종류

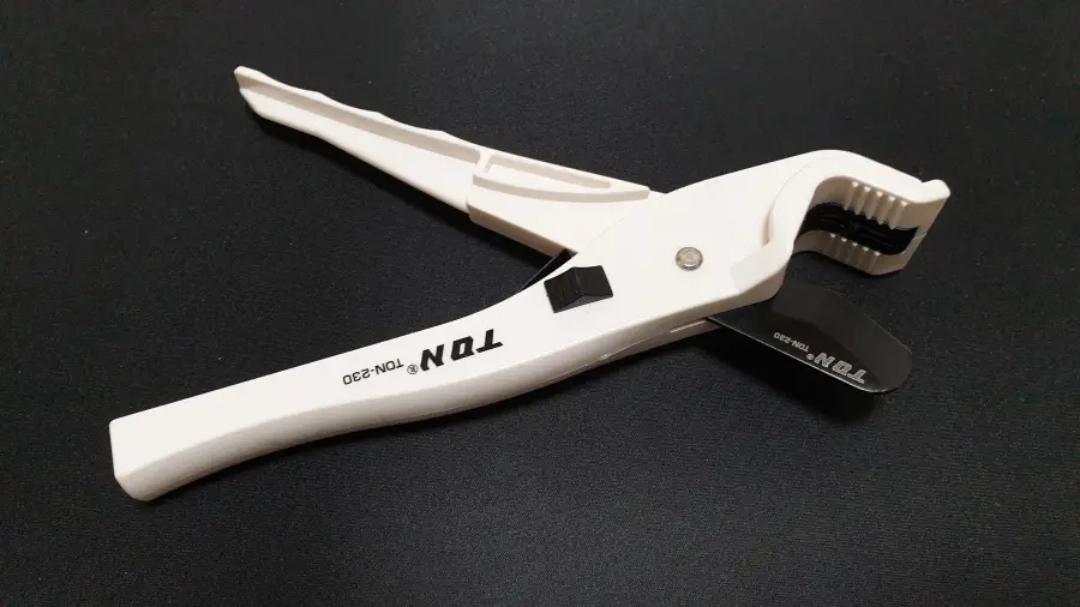

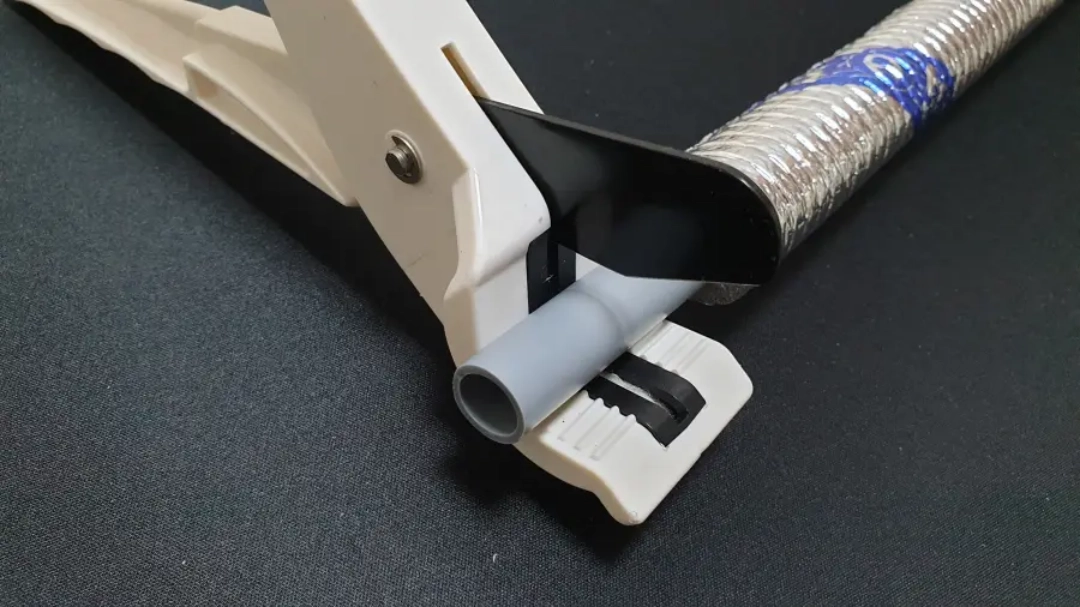

왼쪽 가위 모양의 공구는 에이콘 배관을 자르는 전용 도구입니다.

쇠톱이나 니퍼, 가위 같은 도구를 사용할 수도 있지만 위에 전용 공구의 가격이 크게 부담스럽지 않고 그에 비해 상당히 편리하기 때문에 전용 공구를 사용하는 것이 훨씬 경제적이며 효율적입니다.

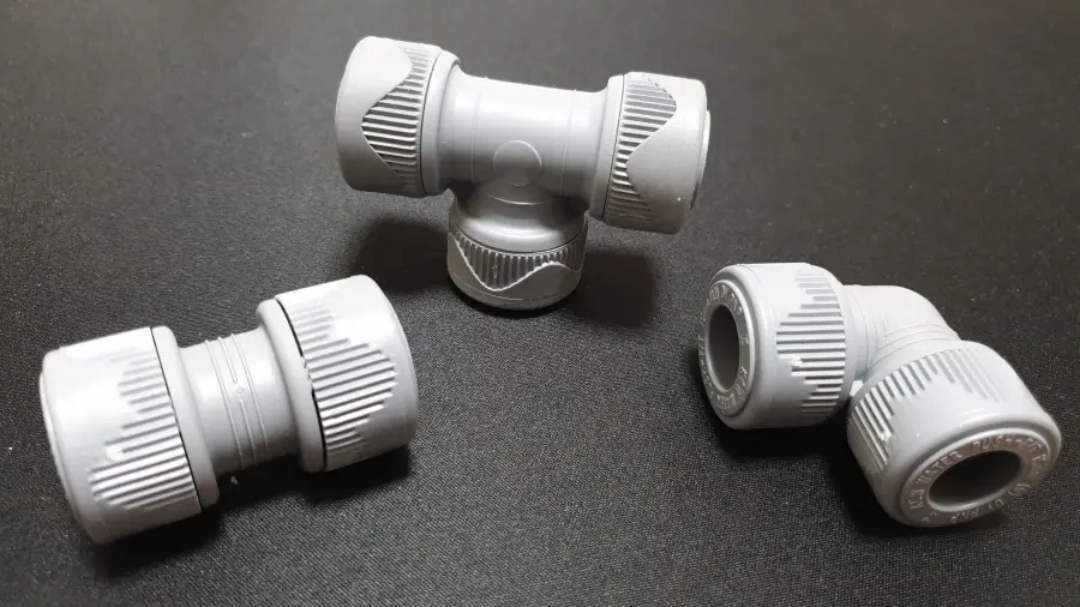

가운데 사진은 에이콘 배관을 연결할 때 사용하는 연결 부속입니다.

연결 부속은 일자로 연결하는 부속과 기역자 모양의 '엘보', 'T'자 모양의 '티'가 있습니다.

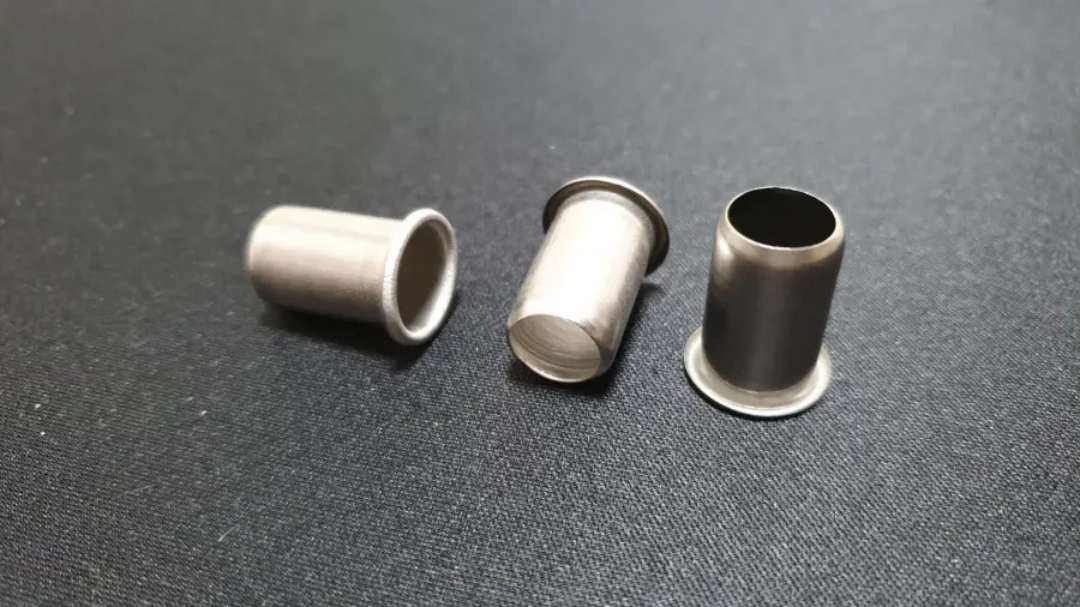

오른쪽 사진은 연결 부속을 배관에 끼울 때 배관 끝에 끼우는 부속으로 '슬리브'라고 부르며 연결 부속을 끼웠을 때 밀착력과 내구성을 높여 수압과 충격에 조금 더 잘 견디도록 해줍니다.

에이콘 배관 사용법 파이프 부속 연결 방법

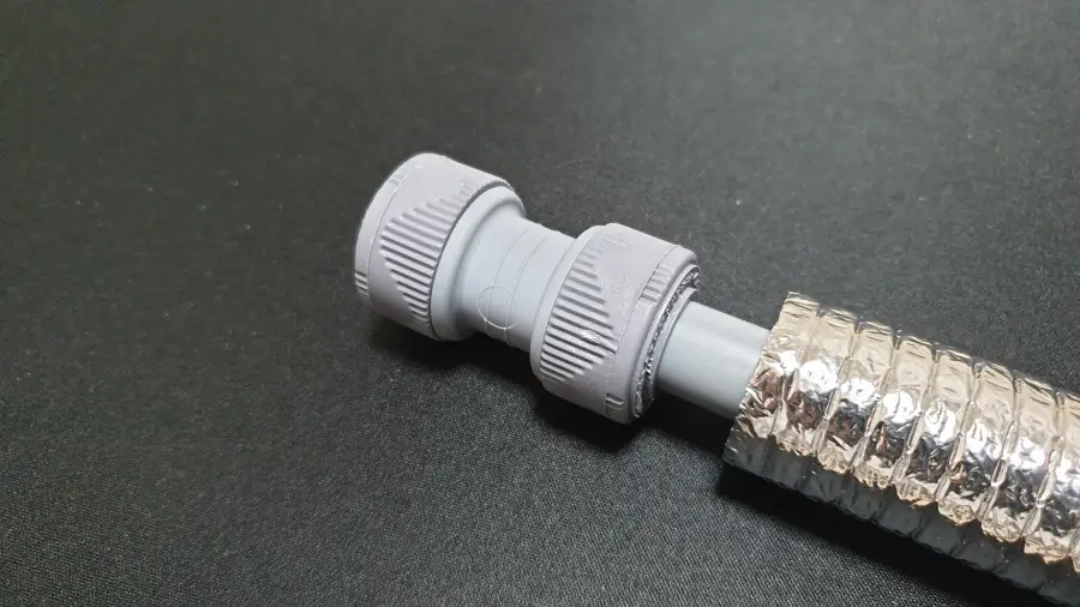

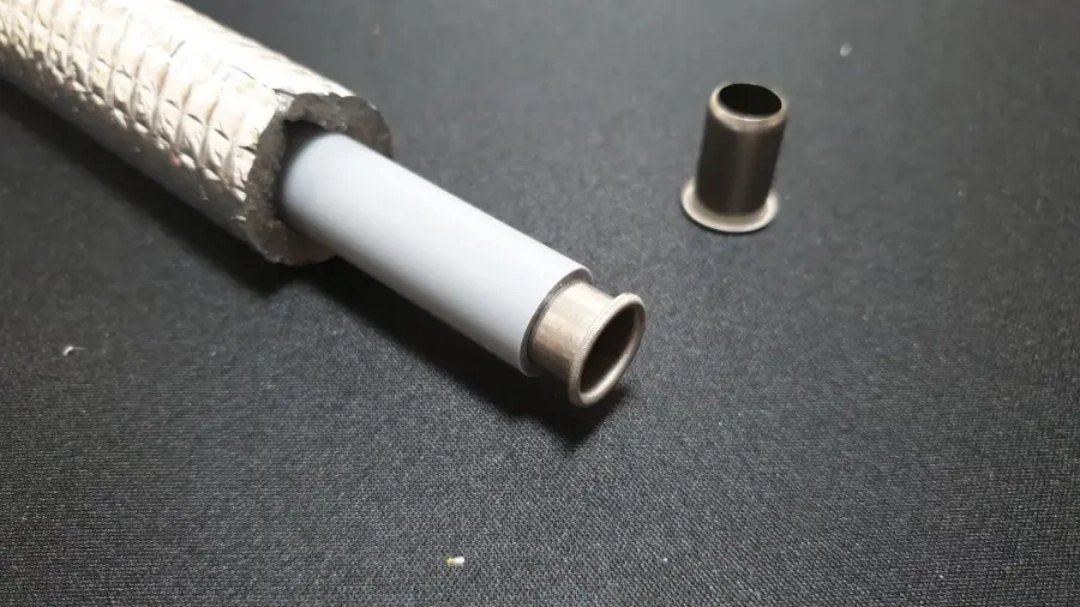

배관을 적당한 길이로 자른 다음 연결할 파이프 끝에 슬리브를 최대한 깊이 끼우고 연결 부속을 끼우면 됩니다.

파이프 끝에 연결 부속을 끼울 때는 최대한 깊이 밀어 넣어서 끼우는 것이 중요하며 대체로 약 2.5cm 정도 들어갑니다.

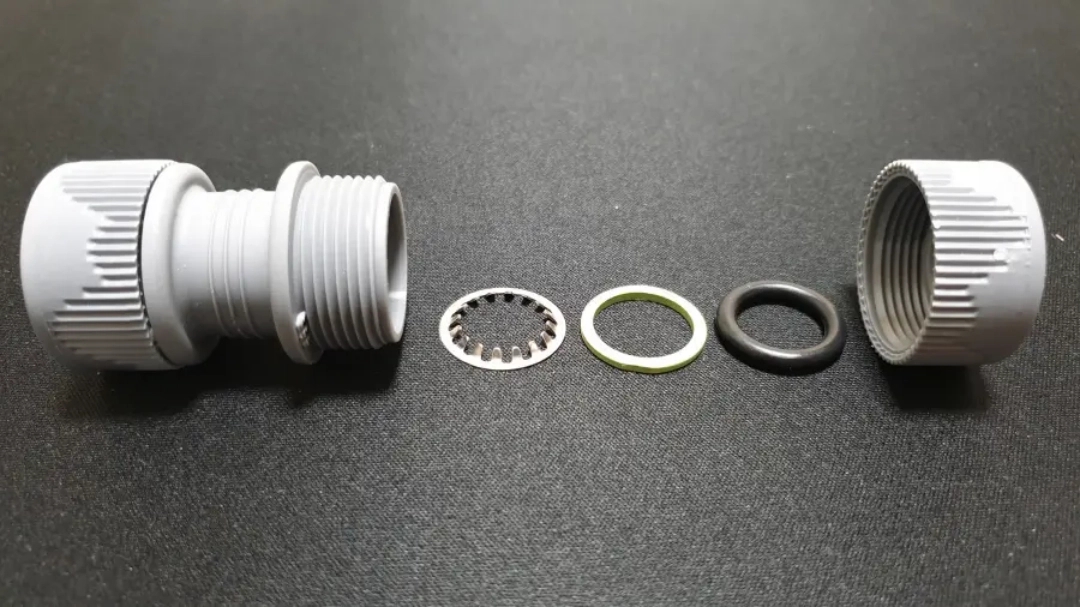

에이콘 배관 PB관 연결 부속의 마개를 열면 왼쪽 사진처럼 세 개의 링이 들어있습니다.

가장 안쪽에 톱니모양의 금속 부품이 들어가고 가운데 얇은 링과 가장 바깥족에 고무링이 들어갑니다.

링이 끼워지는 순서는 물론 가장 안족에 들어가는 금속 링은 방향도 맞춰서 끼워져야 합니다.

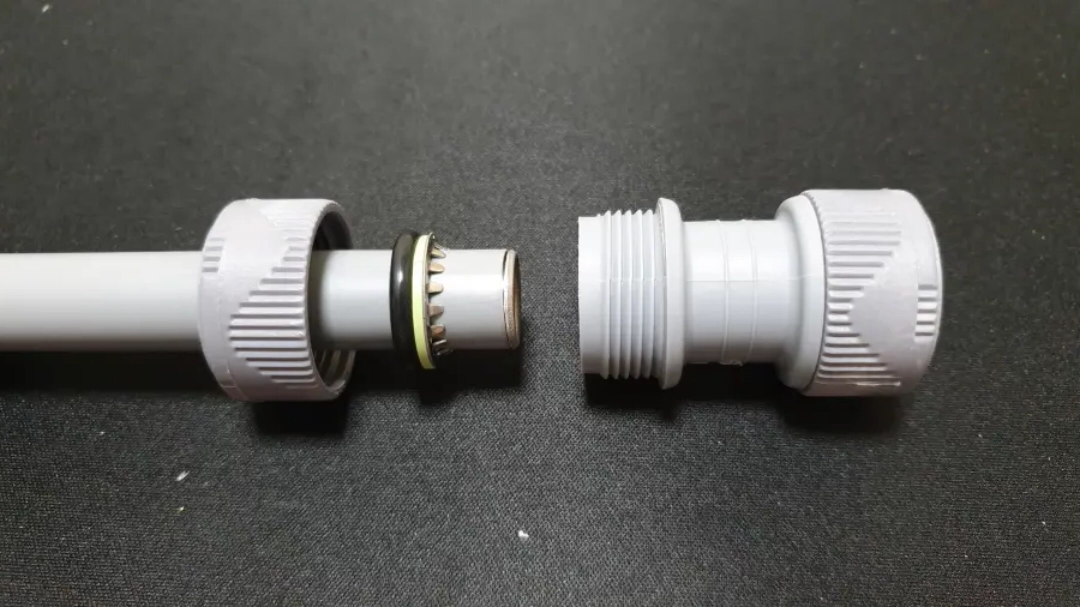

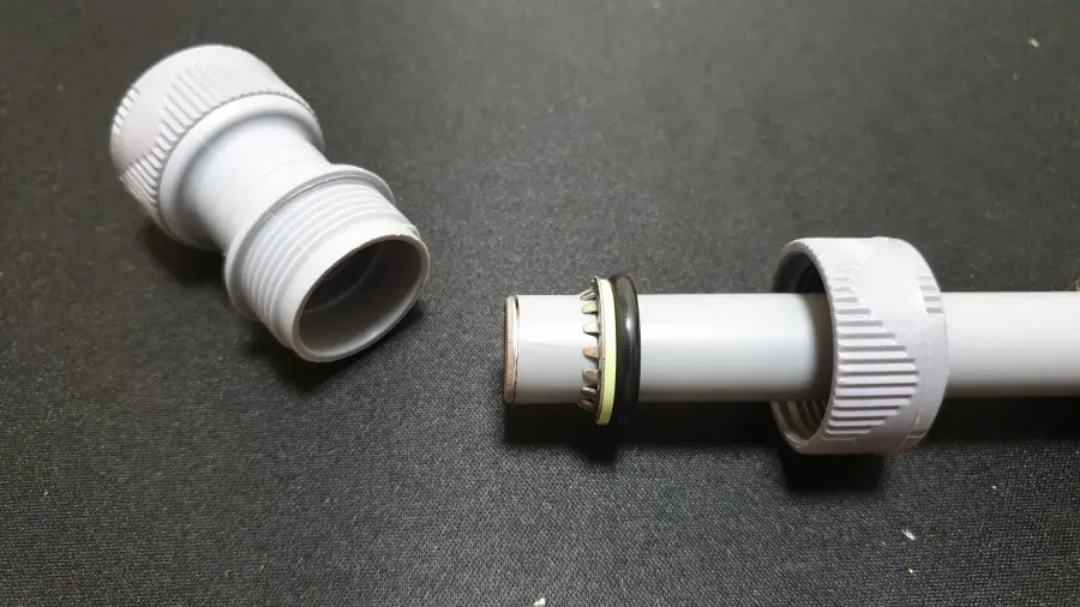

에이콘 파이프 끝에 연결 배관을 제대로 끼우면 가운데 오른쪽 사진처럼 파이프 끝에서 약 1.5cm 정도 위치에 링 세 개가 모두 기워집니다.

배관 끝에 연결 부속을 끼울 때 가장 먼저 고무링 부분을 통과하면서 한번 힘이 들어가고 가장 안쪽에 있는 금속링을 지날 때 한 번 더 힘이 들어가기 때문에 두 번  힘이 가해집니다.

만약 세 개의 링이 위에 사진처럼 제대로 끼워지지 않으면 수압이 가해졌을 때 누수 물샘 증상이 나타나거나 수압으로 인해 파이프가 빠지는 문제가 생길 수도 있습니다.

가장 바깥쪽 고무링은 누수를 막아주는 역할을 하고 가장 안쪽에 금속링은 끼워놓은 배관이 빠지지 않게 해주는 역할을 합니다.

그렇기 때문에 금속링 부품까지 제대로 끼워지면 연결 부속을 분하하거나 배관을 자르지 않으면 부속을 다시 뺄 수 없는 상태가 됩니다.

배관을 재단할 때 연결 부속 안쪽으로 들어가는 배관의 길이와 연결 부속 중간에 남는 공간을 잘 계산해서 배관을 재단해야 두세 번 다시 작업하게 되는 불편을 예방할 수 있습니다.

일자형 부속과 엘보, 티 세 가지 연결 부속 모두 파이프 끝에서 2.5cm 정도 들어갑니다.

일자형 연결 부속은 중간에 0.5cm 정도 빈 공간이 생기고 엘보와 티는 중간에 1.5~2.5cm 정도 빈 공간이 생깁니다.

에이콘 배관 PB관 부속 분리 빼는 방법

앞서 말씀드린 대로 배관 끝에 연결 부속이 제대로 연결되면 다시 분리하는 것은 불가능합니다.

만약 부득이한 이유로 연결 부속을 빼야 할 때는 두 가지 방법을 생각해 볼 수 있습니다.

첫 번째 배관 부속 분리 방법은 배관을 자르고 연결 부속을 재사용하는 것입니다.

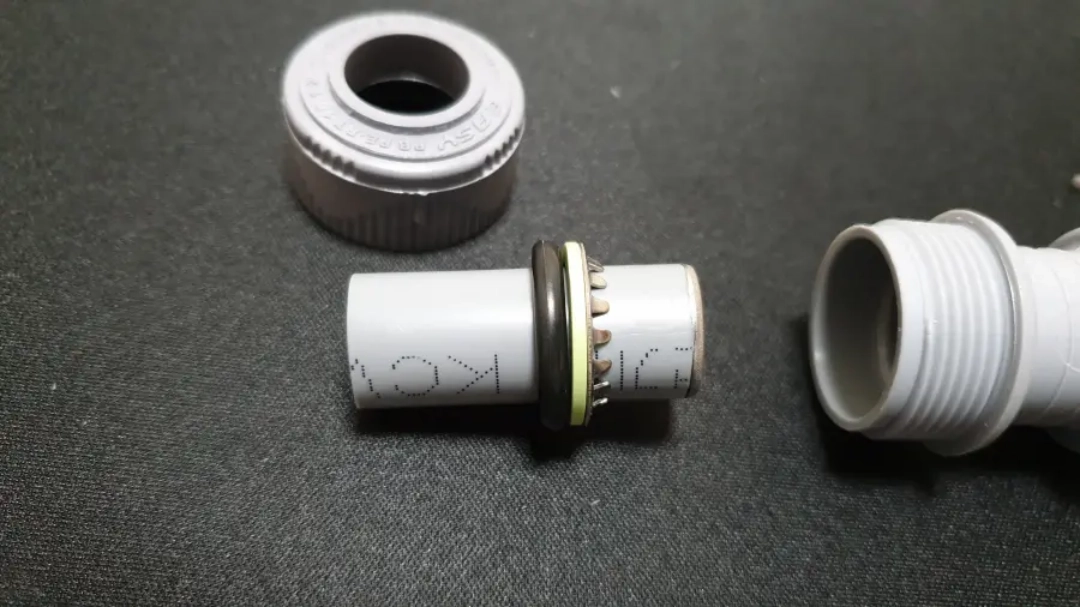

왼쪽 사진처럼 연결 부속 끝에 마개를 돌려서 풀고 가운데 사진처럼 배관을 잘라냅니다.

그리고 배관에 끼워져 있는 세 개의 링을 배관이 잘린 쪽으로 밀어냅니다.

참고로 금속 링은 반대쪽으로 빠지지 않기 때문에 배관을 잘라야만 뺄 수 있습니다.

금속 링에는 톱니처럼 튀어나와 있고 본래 역할을 다시 하려면 뺄 때 주의해서 빼내야 합니다.

반듯한 링 형태를 그대로 유지하고 톱니 부분이 바깥쪽으로 휘어지지 않도록 배관에 수직을 유지한 상태로 빼내야 합니다.

만약 금속 링이 변형되거나 톱니 부분이 밖으로 심하게 벌어지면 본래 역할을 할 수 없기 때문에 연결 부속 자체를 못쓰게 될 수도 있습니다.

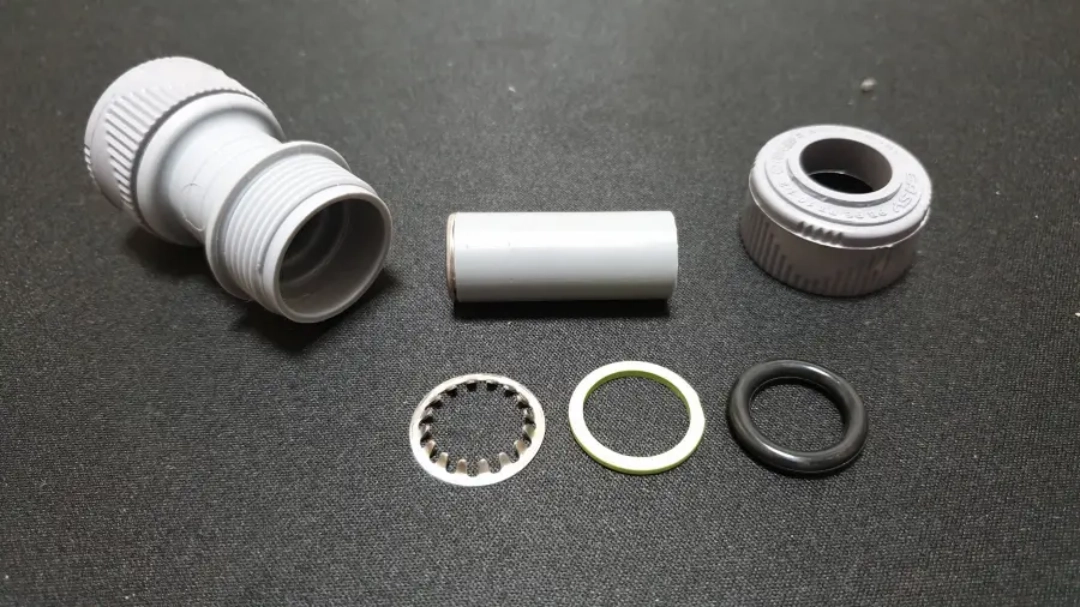

빼낸 링은 끼워져 있던 순서와 동일한 순서로 끼우고 마개를 닫으면 연결 부속을 다시 사용할 수 있습니다.

이때, 금속 링의 톱니가 올라온 방향이 연결배관 가운데를 향해야 합니다.

두 번째 배관 부속 분리 방법은 배관은 그대로 두고 연결 부속을 파손하는 것입니다.

마찬가지 방법으로 배관 연결 부속의 마개를 열고 끼워져 있는 세 개의 링 중에서 금속 링을 니퍼로 잘라낸 후 나머지 링과 함께 빼내는 것입니다.

링 부속 한 개를 잘라냈기 때문에 연결 부속은 다시 사용할 수 없지만 배관은 그대로 유지할 수 있습니다.

참고로 배관 끝에 끼우는 슬리브는 한번 끼우면 본래 상태 그대로 빼내는 것이 거의 불가능하기 때문에 빼낸 후에 다시 사용하는 것이 불가능한 것이 대부분입니다.
