220볼트 벽 콘센트 교체 방법 전선 빼는 법

벽면에 설치되어 있는 매립형 220V(볼트) 콘센트 교체 방법 전선 빼는 법 끼우는 방법

벽 매립형 220볼트 콘센트 떼는 방법

전기 콘센트 교체 작업은 비교적 간단해 보일 수 있지만 전기를 사용하는 장치이기 때문에 매우 주의해서 신중하게 작업해야 하며 미심쩍은 부분이 있다면 섣부르게 판단하지 말고 전문가의 도움을 받는 것이 안전합니다.

또한 작업자의 작업 방식이나 작업 현장 설계에 따라서 배선 방식에 차이가 있을 수 있으며 매설되어 있는 전선의 색깔도 다를 수 있기 때문에 본문의 내용은 참고용으로 활용하고 확실한 판단이 된 상태에서 작업을 시작합니다.

콘센트 교체 작업을 할 때는 연결된 누전차단기를 내리고 해당 콘센트에 전기가 들어오지 않는 것을 확인한 후에 다음 작업을 하는 것이 안전합니다.

벽 콘센트 커버를 벗기는 방법은 왼쪽 사진처럼 커버 주변 틈에 일자드라이버를 끼워 지렛대 원리를 이용해 벌려준 다음 뜯어내듯 당겨서 커버를 떼어냅니다.

커버를 떼어낼 때 벽지가 손상될 수 있으니 주의합니다.

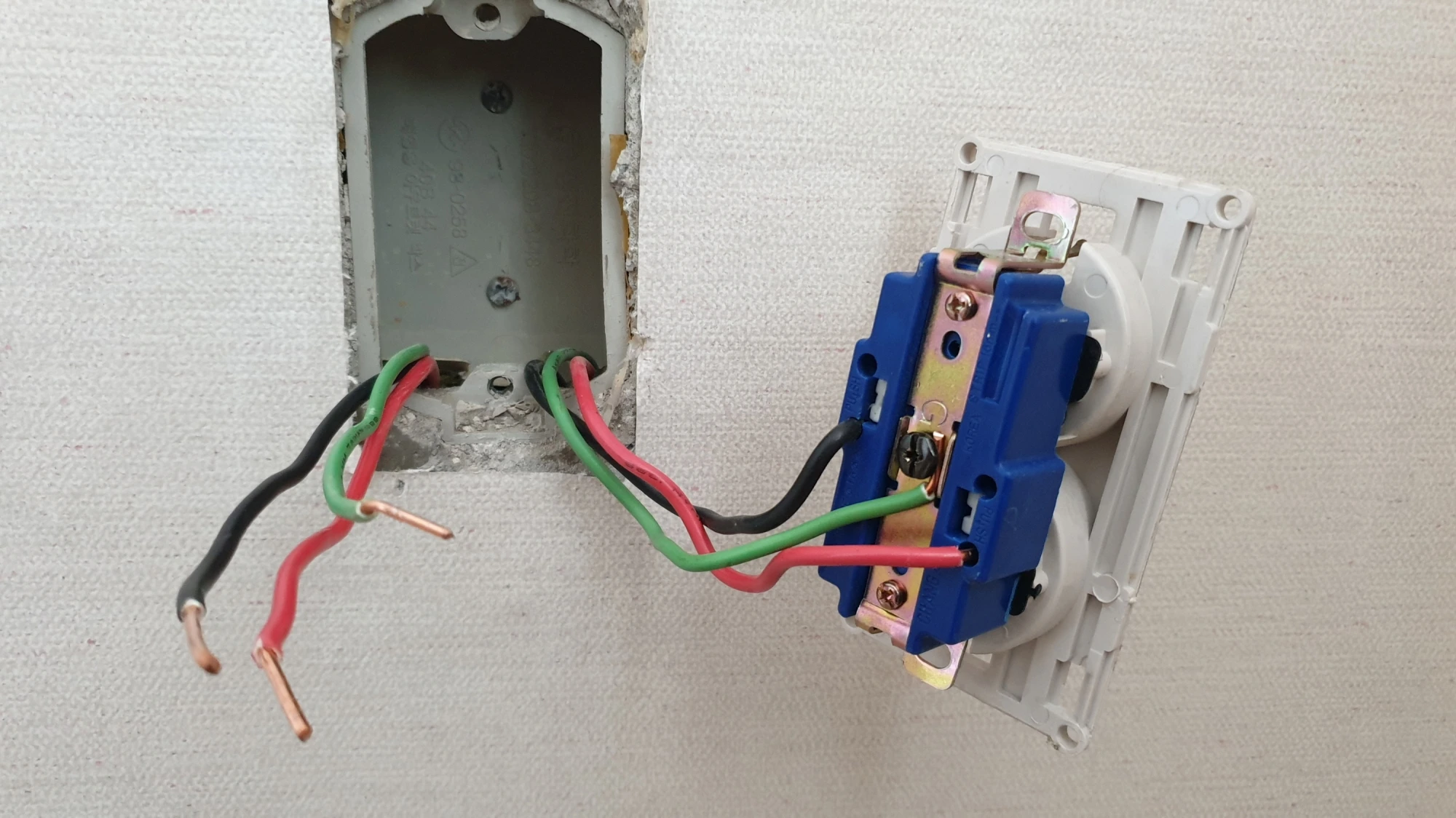

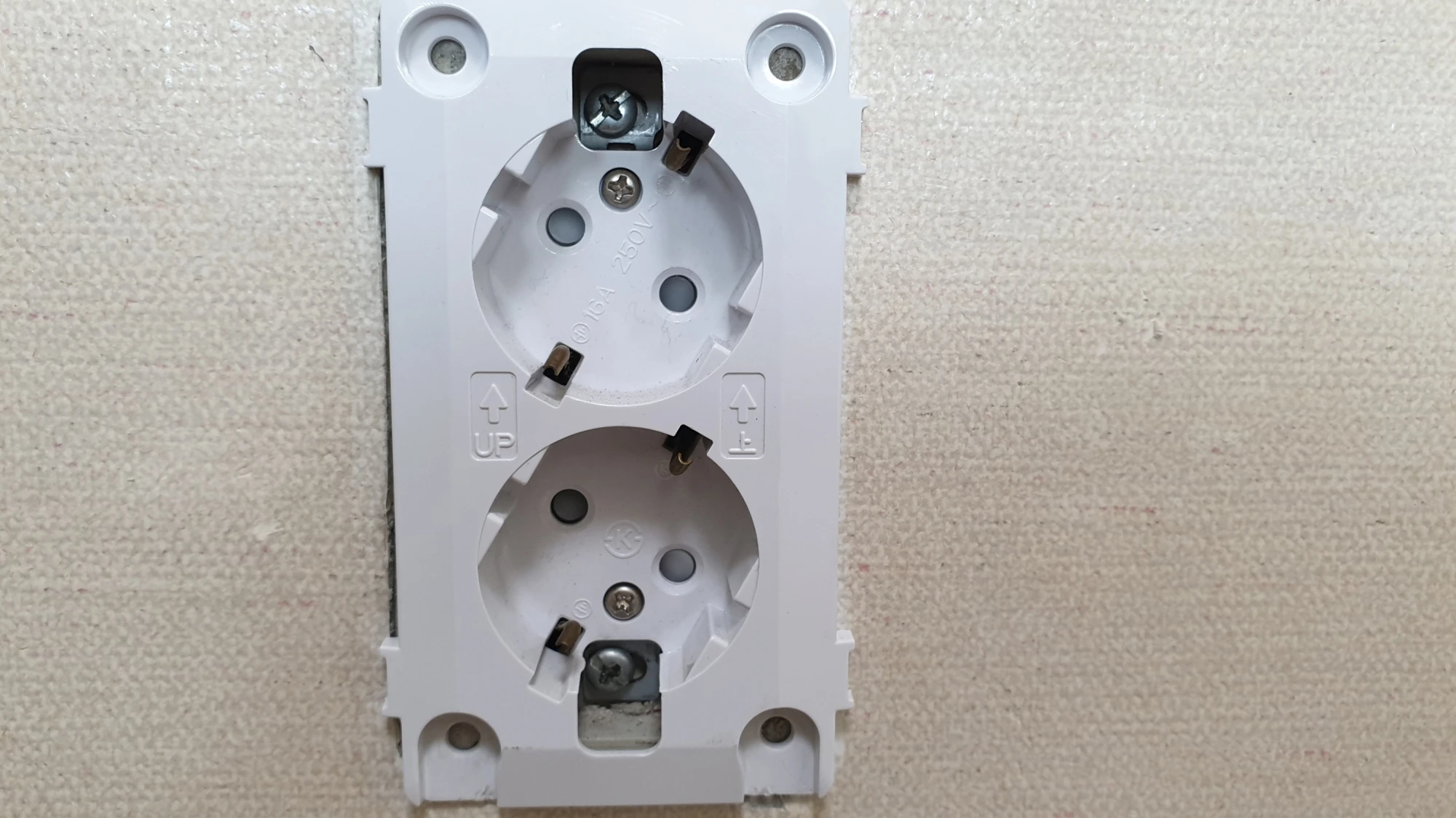

커버를 떼어내면 가운데 사진처럼 위아래 고정 볼트가 나오고 고정 볼트를 모두 빼내면 오른쪽 사진처럼 콘센트에 전선이 연결된 상태에서 앞으로 콘센트가 빠집니다.

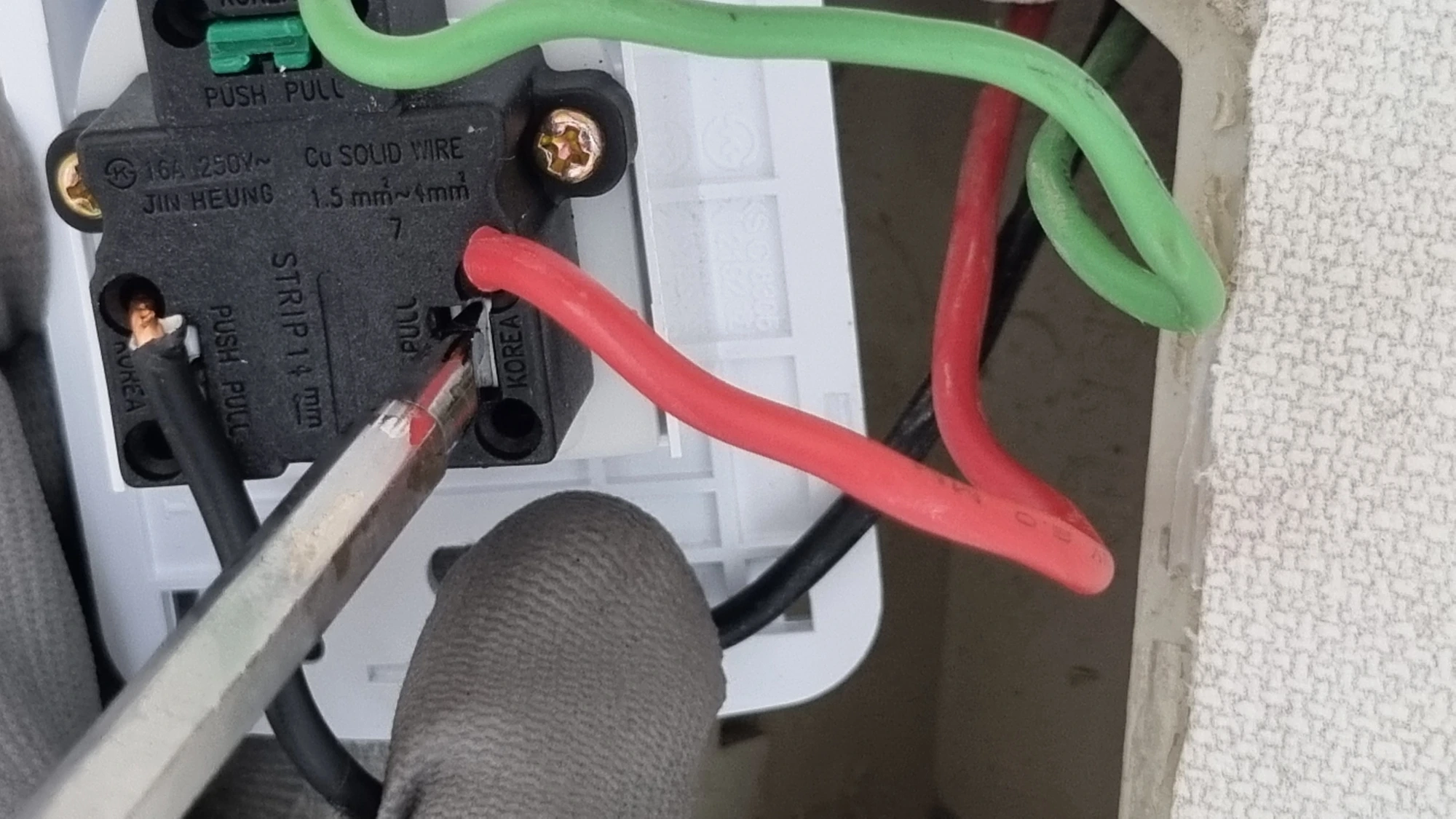

콘센트에 끼워진 전선을 빼는 방법은 왼쪽 사진처럼 전선이 끼워진 곳 근처에 버튼을 얇은 일자드라이버로 강하게 누른 상태에서 전선을 당기면 빠집니다.

단, 분리한 전선은 나중에 다시 연결해야 하고 기존 연결 상태와 동일하게 연결하면 되기 때문에 전선이 끼워진 위치를 기억해 두는 것이 좋습니다.

저는 전선이 연결된 모습을 사진으로 찍어두고 나중에 전선을 끼울 때 그걸 참고해서 똑같이 끼웁니다.

220볼트 콘센트 배선 방식(접지 전선 구분)

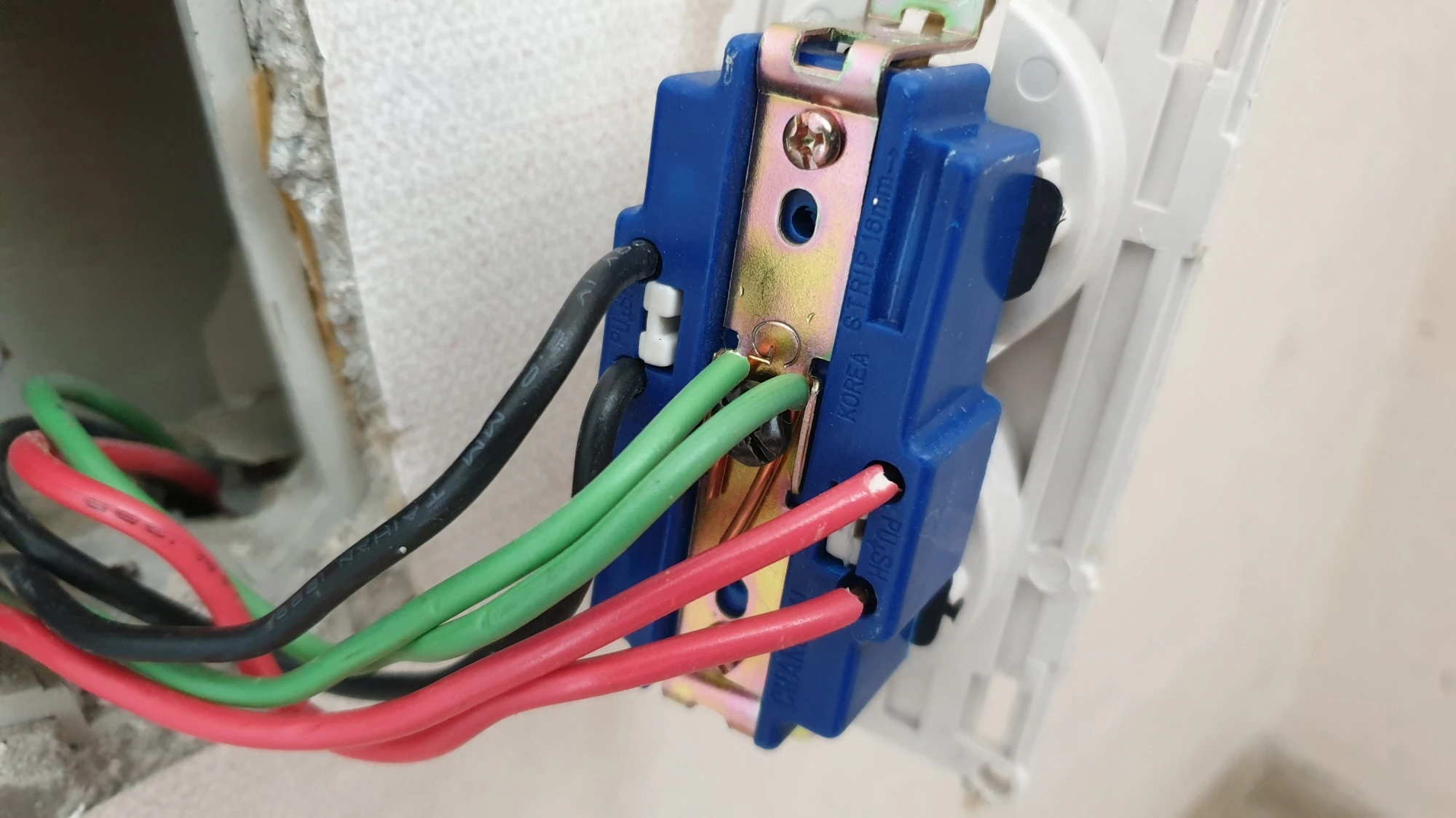

위에 콘센트는 플러그를 끼우는 곳이 위아래 있는 2구 콘센트입니다.

전선은 모두 여섯 가닥이 연결되어 있고 검은색 빨간색 녹색 전선이 각각 두 가닥씩 연결되어 있습니다.

빨간색 전선과 검은색 전선은 전기가 통하는 전선이고 녹색 전선은 접지 전선입니다.

똑같은 2구 콘센트라고 하더라도 빨간색 검은색 녹색 전선이 각각 한가닥씩 모두 세 가닥만 연결되어 있는 것도 있습니다.

해당 콘센트의 배선을 보면 각 전선이 위아래로 끼워져 있는데 위쪽에 기워진 빨간색 검은색 녹색 전선은 누전차단기 쪽에 연결되어 전기가 공급되는 전선이며 아래쪽에 세 가닥 전선은 다른 콘센트로 연결되어 있는 전선입니다.

그러니까 누전차단기에 연결된 위쪽 전선 세 가닥만 연결해도 해당 콘센트에는 전기가 들어옵니다.

하지만 세 가닥만 연결하면 다음으로 이어진 다른 콘센트에는 전기가 들어오지 않게 됩니다.

팁 : 콘센트 교체 작업 후 교체한 콘센트에는 정상적으로 전기가 들어오는데 손대지 않은 다른 콘센트에 갑자기 전기가 들어오지 않는다면 위와 같이 배선된 상태에서 아래 전선을 연결하지 않았거나 일부 전선이 제대로 끼워지지 않은 것입니다.

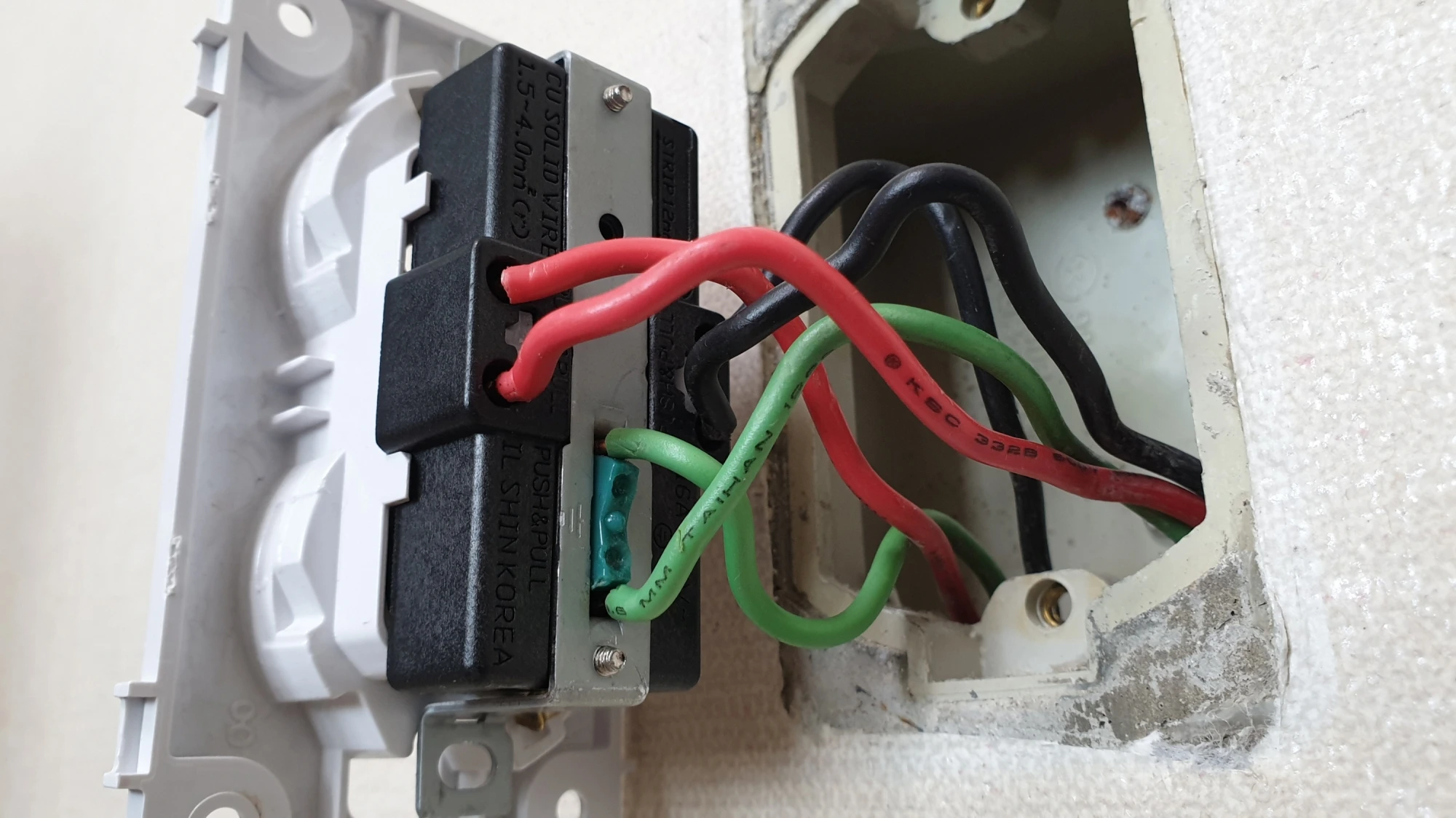

일부 콘센트 중에는 위와 같은 형태로 배선되어 있는 것도 있습니다.

벽면에서 나온 전선은 색깔별로 세 가닥씩 모두 여섯 가닥으로 이중 빨간색 검은색 녹색 각각 한가닥은 누전차단기 쪽에 연결되어 있고 나머지 여섯 가닥은 두 개의 콘센트 또는 다른 전기 장치로 연결되어 있는 것입니다.

위에 사진과 달리 전선이 모두 콘센트에 직접 연결된 경우 2차로 연결된 다른 콘센트나 전기장치에서 사용하는 전기도 해당 콘센트를 거치게 되고 이로 인해 다른 콘센트보다 부하를 많이 받기 때문에 고용량의 전기제품을 사용할 경우 과전류로 인한 문제가 발생할 가능성이 높아집니다.

하지만 위에 콘센트처럼 배선할 경우 다른 콘센트나 장치에서 사용한 전기가 해당 콘센트를 지나지 않기 때문에 조금 더 안전할 수 있습니다.

단, 위에 사진에 리드선이 모두 빨간색으로 작업한 것은 바람직한 못한 형태로 리드선 역시 본래 연결되어 있는 빨간색 검은색 녹색 전선과 같은 색깔의 전선을 사용하는 것이 좋습니다.

220볼트 콘센트 교체 방법 전선 연결하는 법

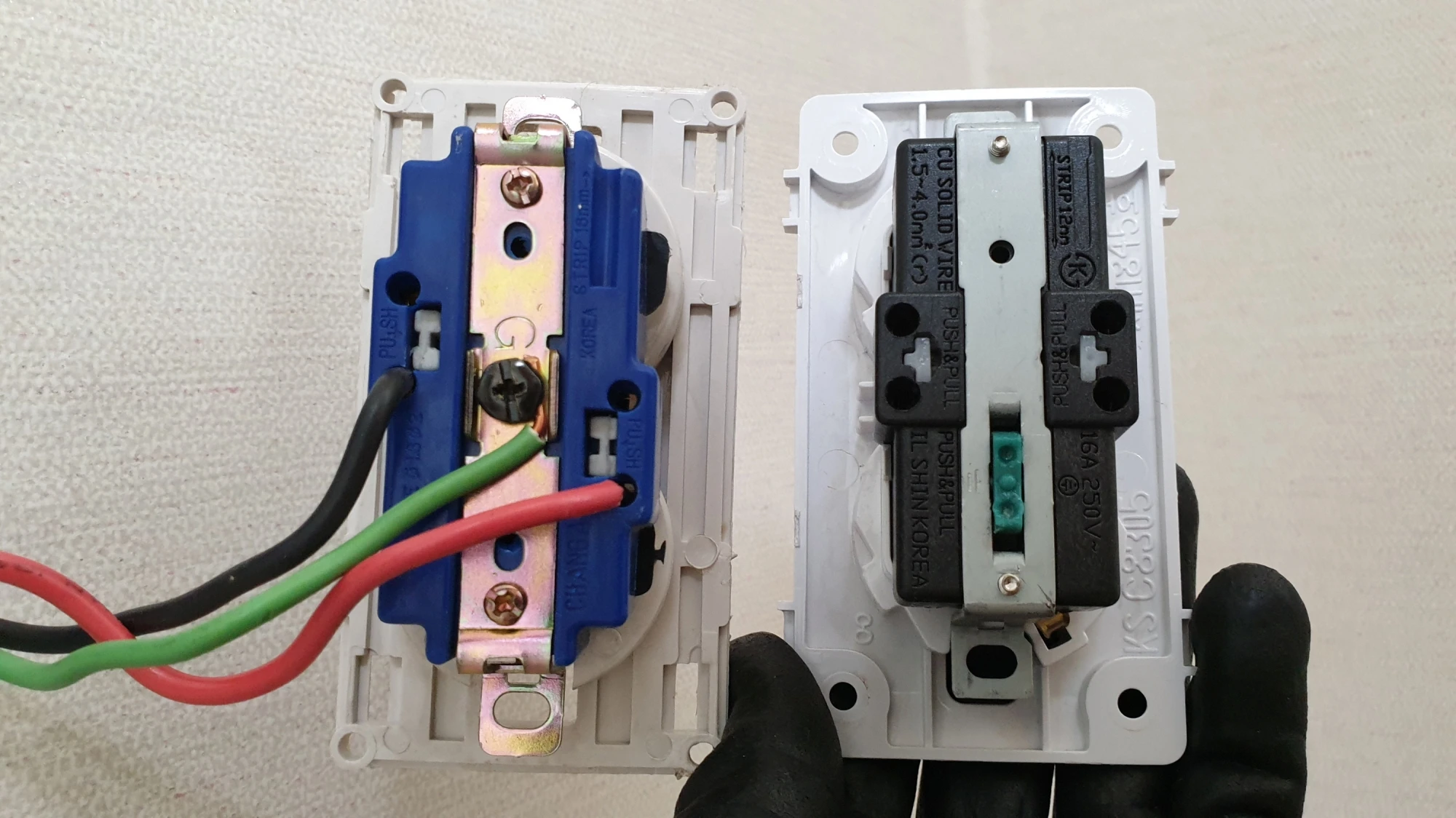

고장 난 콘센트를 교체할 때는 기존 배선과 같은 형태로 전선을 연결하면 됩니다.

이때 전선을 한꺼번에 모두 빼서 옮기기 잘고 교체할 콘센트를 나란히 놓고 한가닥씩 또는 묶음 단위로 빼서 교체하면 전선 위치를 헷갈리는 것을 예방할 수 있습니다.

전선을 콘센트에 연결하는 방법은 전선 끝 피복이 벗겨진 부분을 콘센트 단자 구멍에 꾹 눌러서 끼우면 됩니다.

전선을 끼웠을 때 오른쪽 사진처럼 피복이 벗겨진 부분이 전형 보이지 않도록 최대한 깊이 눌러서 끼우고 만약 최대한 깊이 눌러서 끼웠는데도 구리선 부분이 보인다면 해당 전선을 빼서 끝부분을 조금 잘라낸 다음 다시 끼우는 것이 안전합니다.

전선을 모두 연결한 후 전선을 정리해서 벽 안쪽으로 밀어 넣고 콘센트를 벽면에 밀착시켜 위아래 고정 볼트로 고정합니다.

고정 볼트 역시 나사 산이 날카롭지 않은 전용 볼트를 사용하는 것이 안전합니다.

전용 볼트는 콘센트 구성품에 포함되어 있는 것이 일반적입니다.

개인적으로 콘센트 교체 작업에서 가장 힘든 부분은 전선을 안으로 밀어 넣는 것입니다.

전선이 굵고 뻣뻣해서 좁은 공간에 밀어 넣는 게 힘들었습니다.

힘이 많이 들어가는 만큼 콘센트를 벽면에 밀착시키는 과정에서 끼워놓은 전선이 빠지거나 전선 피복이 벽면에 긁혀서 피복에 손상을 줄수도 있으니 주의합니다.

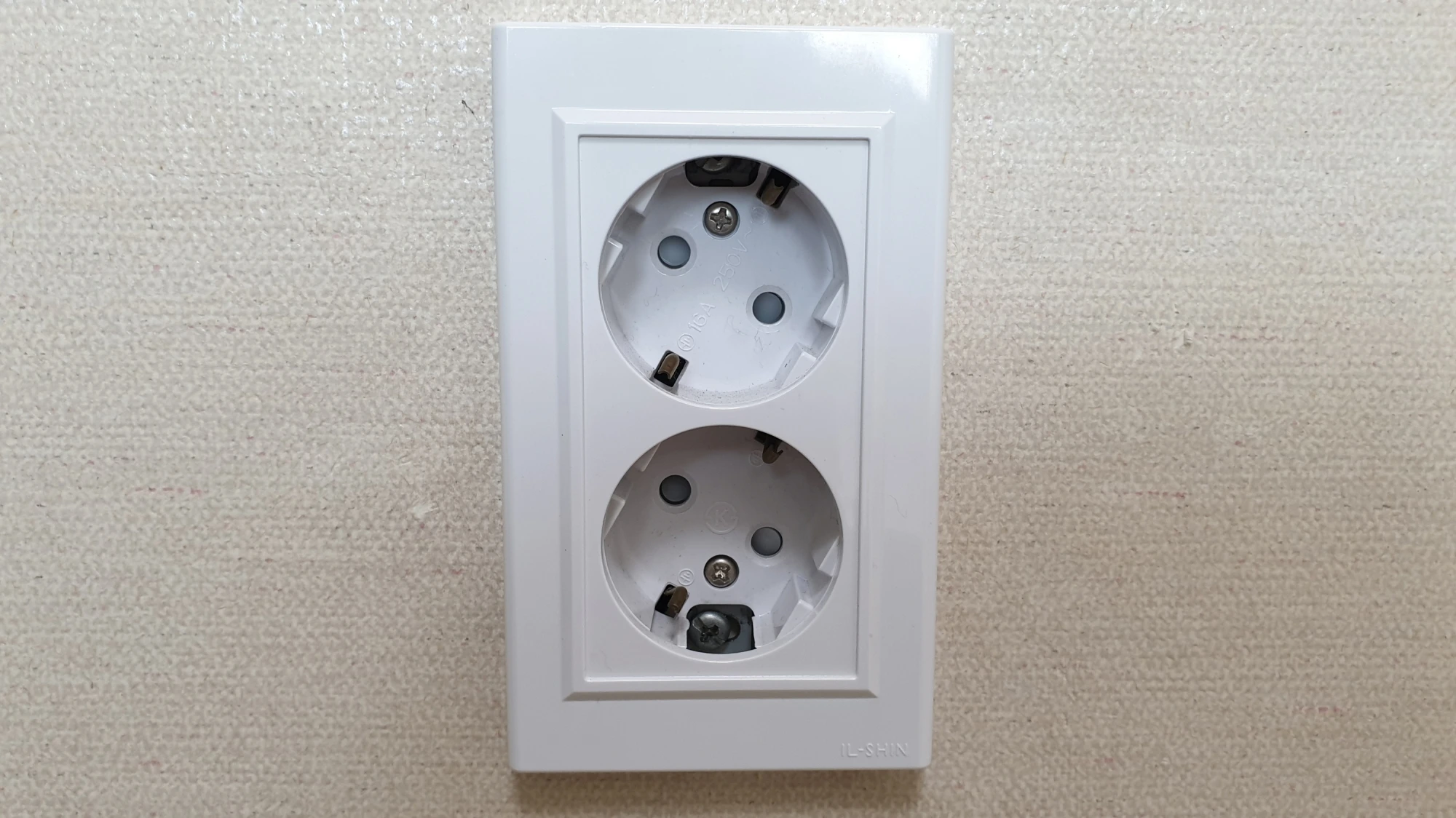

벽면에 콘센트를 보기 좋게 방향을 맞춰 고정한 후에 커버를 닫으면 콘센트 교체 작업이 완료됩니다.

오른쪽 사진처럼 콘센트가 한 개인 1구 콘센트 역시 같은 방법으로 교체할 수 있습니다.
