거실 전등 스위치 배선 구조 연결 방법 4구

스위치 4개 또는 2개가 달려있는 거실 전등 스위치 배선 연결 방법

아파트 또는 사무실 등 조명 전등을 사용하는 곳에는 벽면에 전등 스위치가 있습니다.

스위치 용도에 따라서 여러 개의 스위치가 한 곳에 달려있는 경우도 있고 건물 자체의 배선 방식에 따라서 형태가 달라질 수도 있습니다.

이런 전등 스위치가 고장 났거나 훼손 및 파손으로 교체해야 할 때 배선 구조를 정확하게 이해하지 못한다면 기존에 달려있던 스위치의 배선 모양과 똑같은 형태로 연결하는 것이 것이 일반적입니다.

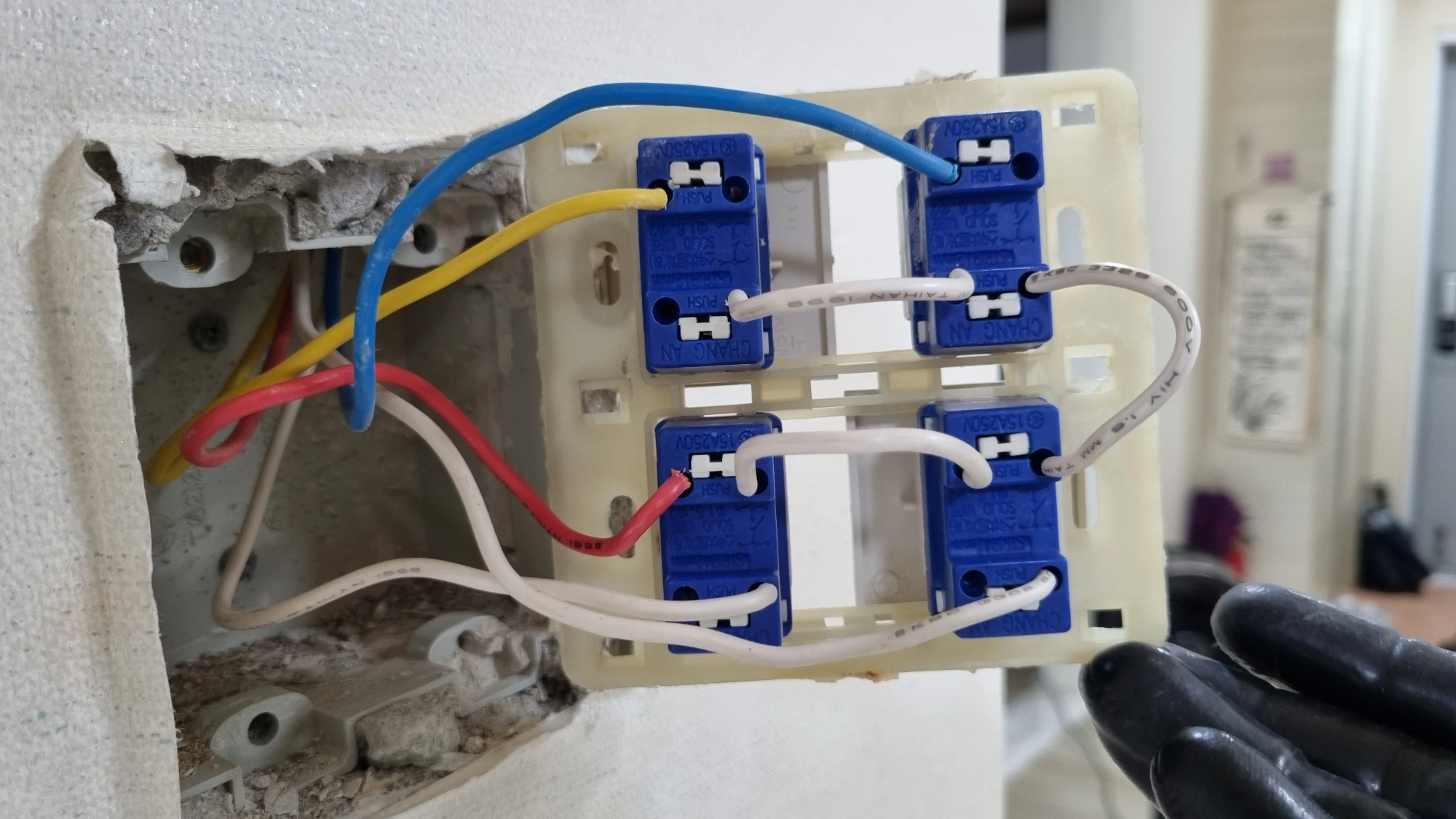

스위치가 4개 달려있는 거실 전등 스위치 배선

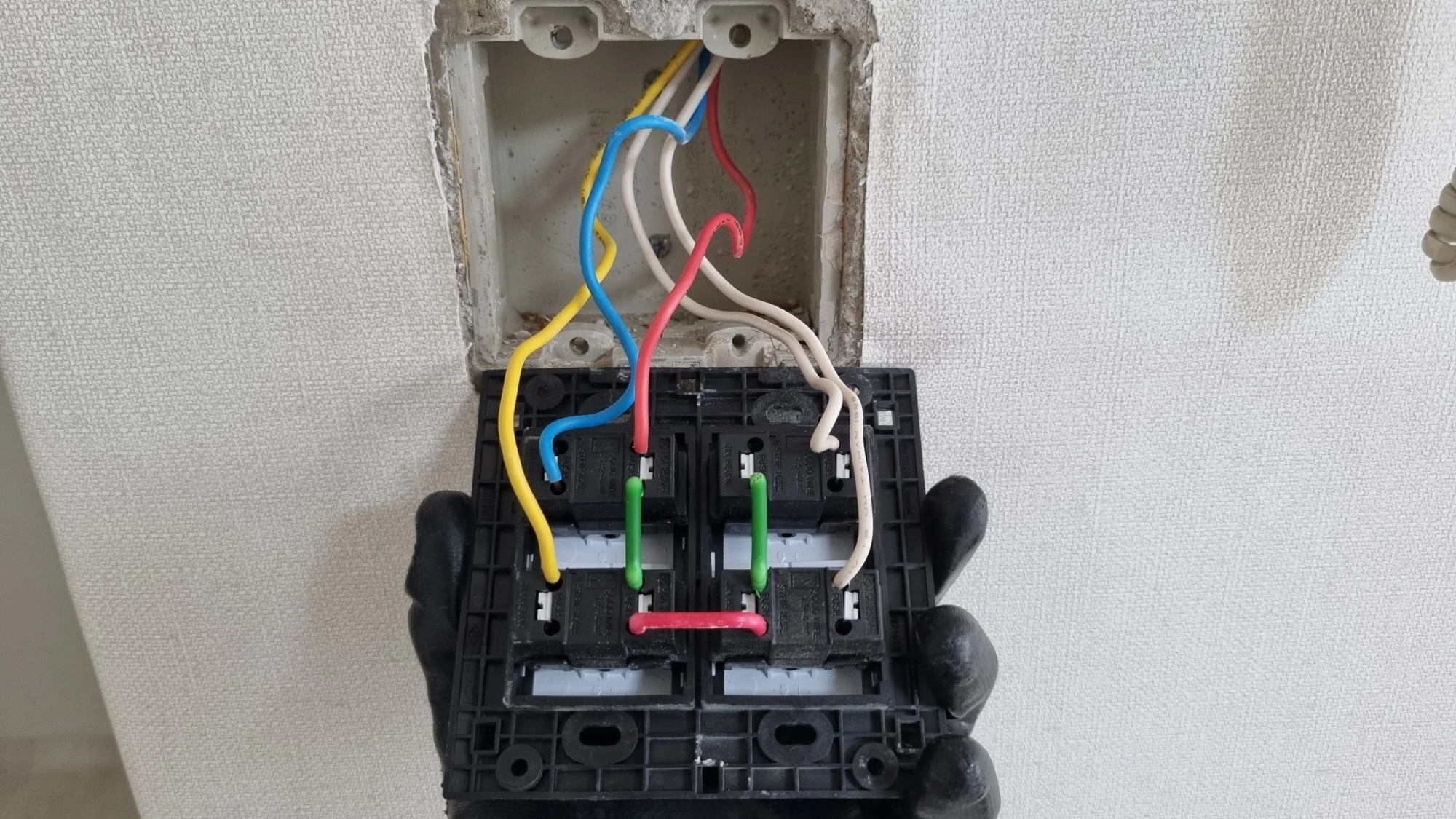

위에 스위치는 전등이 네 개가 연결되어 있는 스위치이며 뒤쪽에는 위와 같은 모양으로 전선이 연결되어 있습니다.

주의 깊게 살펴봐야 하는 전선은 스위치끼리 연결되어 있는 짧은 전선 즉 점프선입니다.

위에 스위치는 가운데 흰색의 짧은 전선이 점프선입니다.

다른 전선들은 벽에서 나와 스위치에 각각 연결되어 있지만 가운데 흰색 세 개 전선을 스위치끼리 연결되어 있습니다.

점프선의 역할은 벽면에서 나온 빨간색 전선이 네 개 스위치에 모두 연결된 것과 같은 상태로 만들어 주는 것인데요

먼저 벽면에서 나온 빨간색 전선이 왼쪽 아래 스위치에 끼워져 있고 오른쪽 스위치에 연결된 짧은 점프선 때문에 빨간색 전선이 끼워진 것과 동일한 상태가 됩니다.

마찬가지로 오른쪽 위아래로 연결된 점프선 때문에 오른쪽 위에 스위치에도 빨간색 전선이 연결된 것과 동일한 상태이며 위에 스위치 사이에 연결된 점프선 때문에 왼쪽 위에 스위치에도 빨간색 전선이 연결된 것과 같은 상태가 됩니다.

이렇게 네 개 스위치에 모두 연결되어 있는 빨간색 전선이 공통선이 됩니다.

그리고 벽면에서 나온 나머지 노란색 파란색 흰색 전선은 각각의 장치에 연결된 전선입니다.

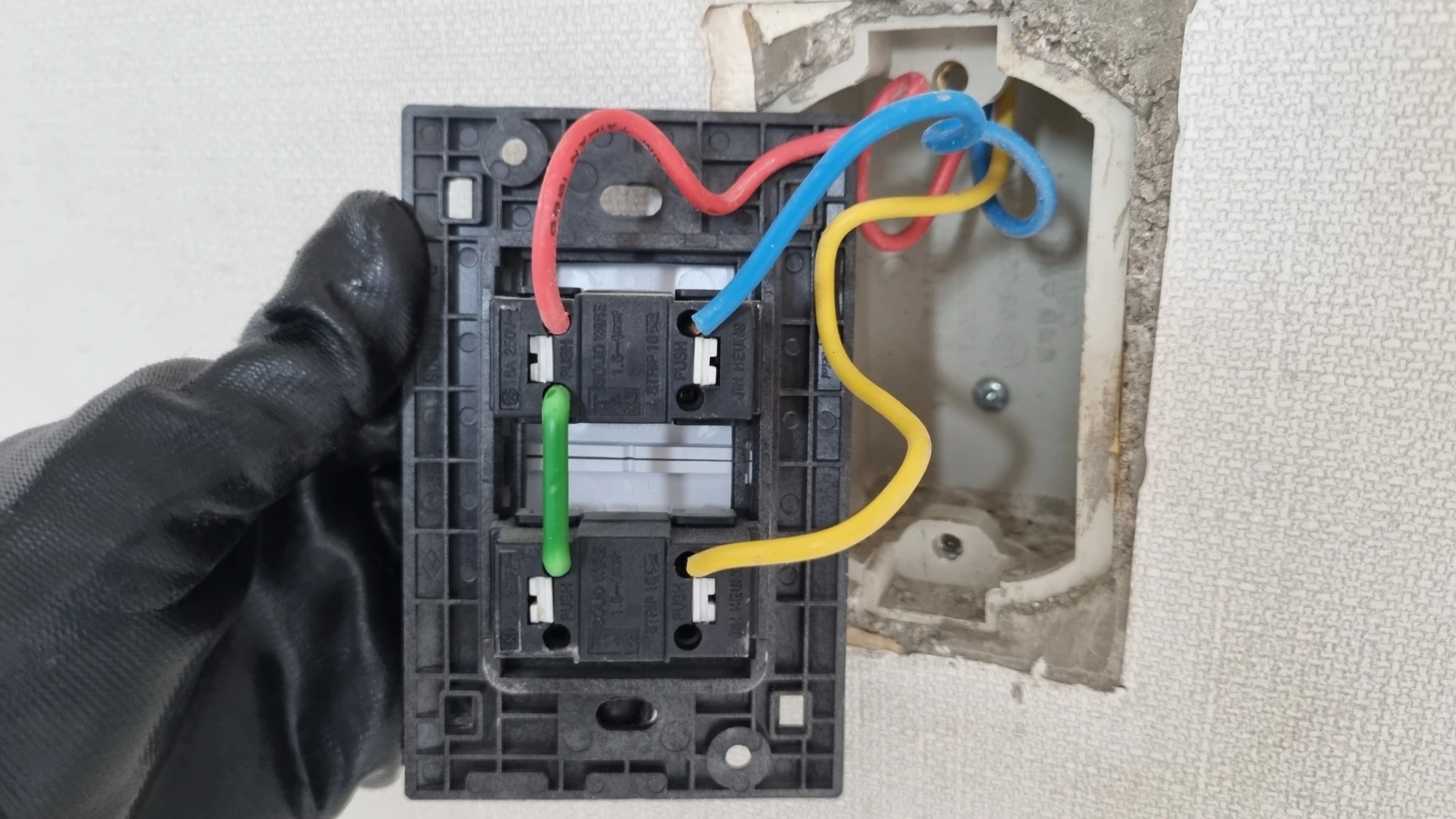

위에 스위치 역시 네 개가 한 곳에 달려있는 4구 스위치입니다.

스위치끼리 연결되어 있는 녹색 짧은 전선과 짧은 빨간색 전선이 점프선입니다.

그리고 벽면에서 나온 빨간색 전선이 이 점프선으로 인해 네 개 스위치에 모두 연결되어 있는 공통선이 됩니다.

위에 스위치의 경우 파란색 전선은 베란다에 설치되어 있는 전등에 연결되어 있고 노란색 전선은 거실 복도에 전등 그리고 흰색 전선 두 가닥은 거실 천장에 달려있는 두 개 전등의 스위치입니다.

만약 공통선가 점프선을 비롯해 모든 전선은 그대로 둔 상태에서 베란다 전등에 연결된 파란색 전선과 거실 복도 전등에 연결된 노란색 전선을 서로 바꿔서 끼우면 두 장치의 스위치가 바뀌게 됩니다.

그러니까 기존 베란다 전등 스위치는 복도 전등 스위치가 되고 이전에 복도 전등 스위치로 사용했던 스위치는 베란다 전등 스위치가 됩니다.

스위치가 두 개 달려있는 화장실 전등 스위치 배선

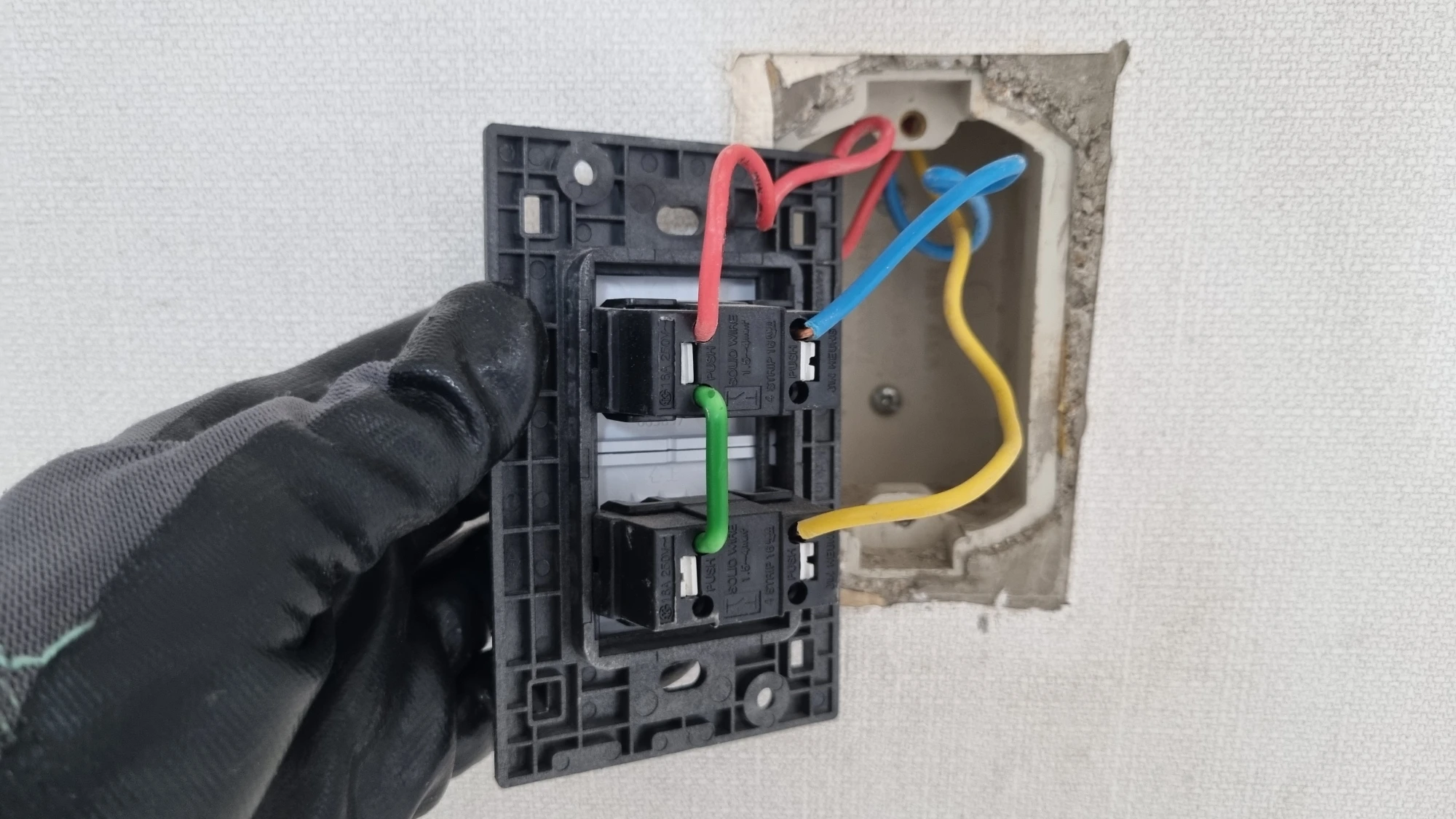

위에 스위치는 화장실 조명 전등 스위치와 환풍기 스우치가 달려있는 2구 스위치입니다.

스위치와 스위치 사이에 연결된 가운데 녹색 짧은 전선이 점프선입니다.

벽 쪽에서 나온 빨간색 전선이 위쪽 스위치에 끼워져 있고 점프선이 아래 스위치에 연결되어 있어서 빨간색 전선이 위아래 스위치에 모두 연결되어 있는 공통선이 됩니다.

위에 스위치의 경우 위쪽 파란색 전선이 화장실 전등에 연결되어 있으며 아래 노란색 전선이 환풍기에 연결되어 있습니다.

그러니까 다른 전선은 그대로 두고 노란색 전선과 파란색 전선을 서로 바꿔서 끼우면 전등 스위치가 아래로 가고 환풍기 스위치가 위에 스위치로 바뀌게 됩니다.

전등 스위치 교체 방법

전등스위치는 디자인이나 크기가 조금씩 다르지만 떼거나 교체하는 방법은 대체로 비슷합니다.

전등 스위치를 교체할 때는 누전 차단기를 내리고 작업하는 것이 안전합니다.

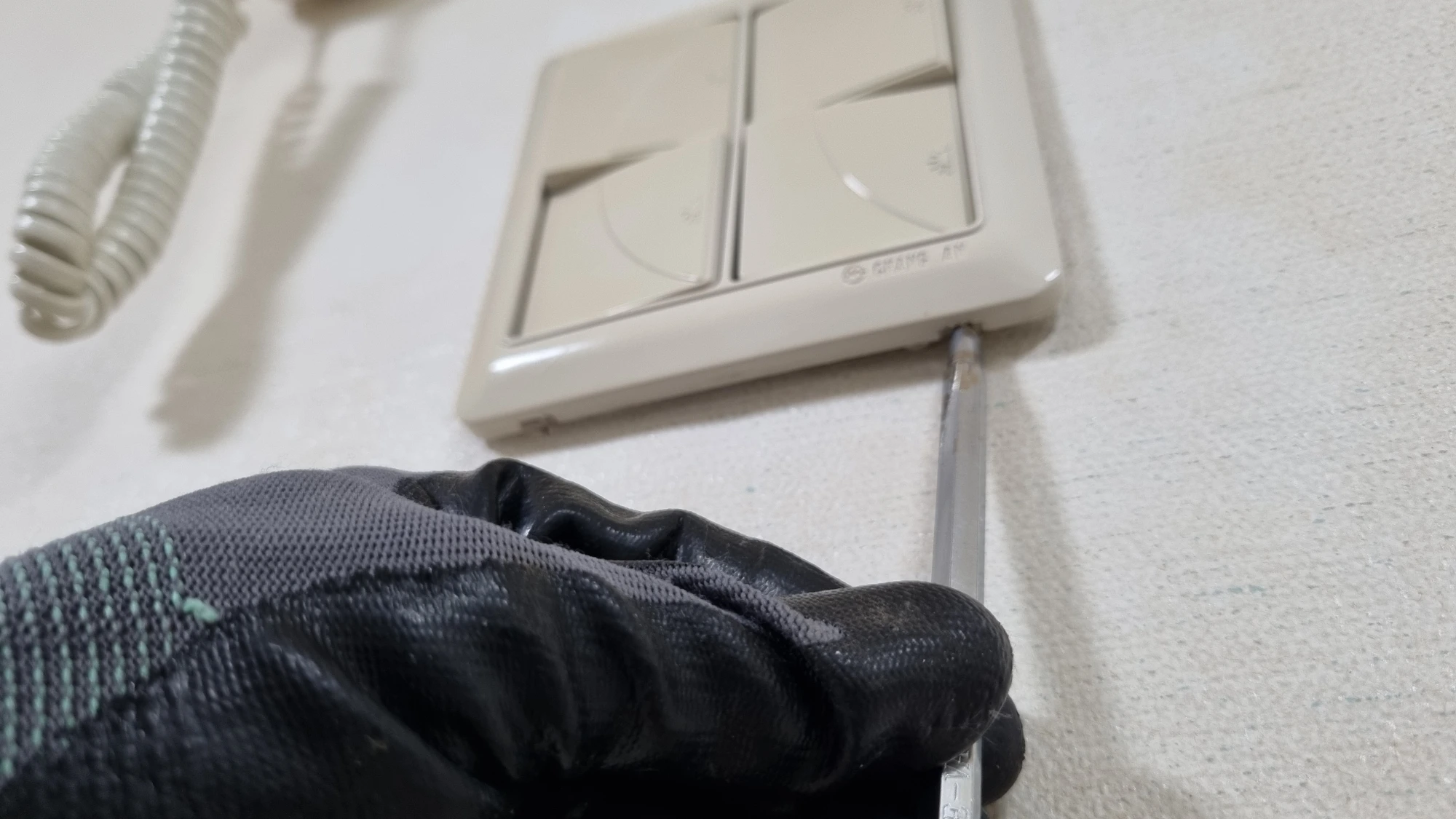

대부분의 전등 스위치에는 주변에 커버를 여는 틈이 있으며 저희 전등 스위치는 왼쪽 사진처럼 아래쪽에 커버를 열 수 있는 홈이 있고 그곳에 얇은 일자드라이버를 끼워 비틀면 커버가 열립니다.

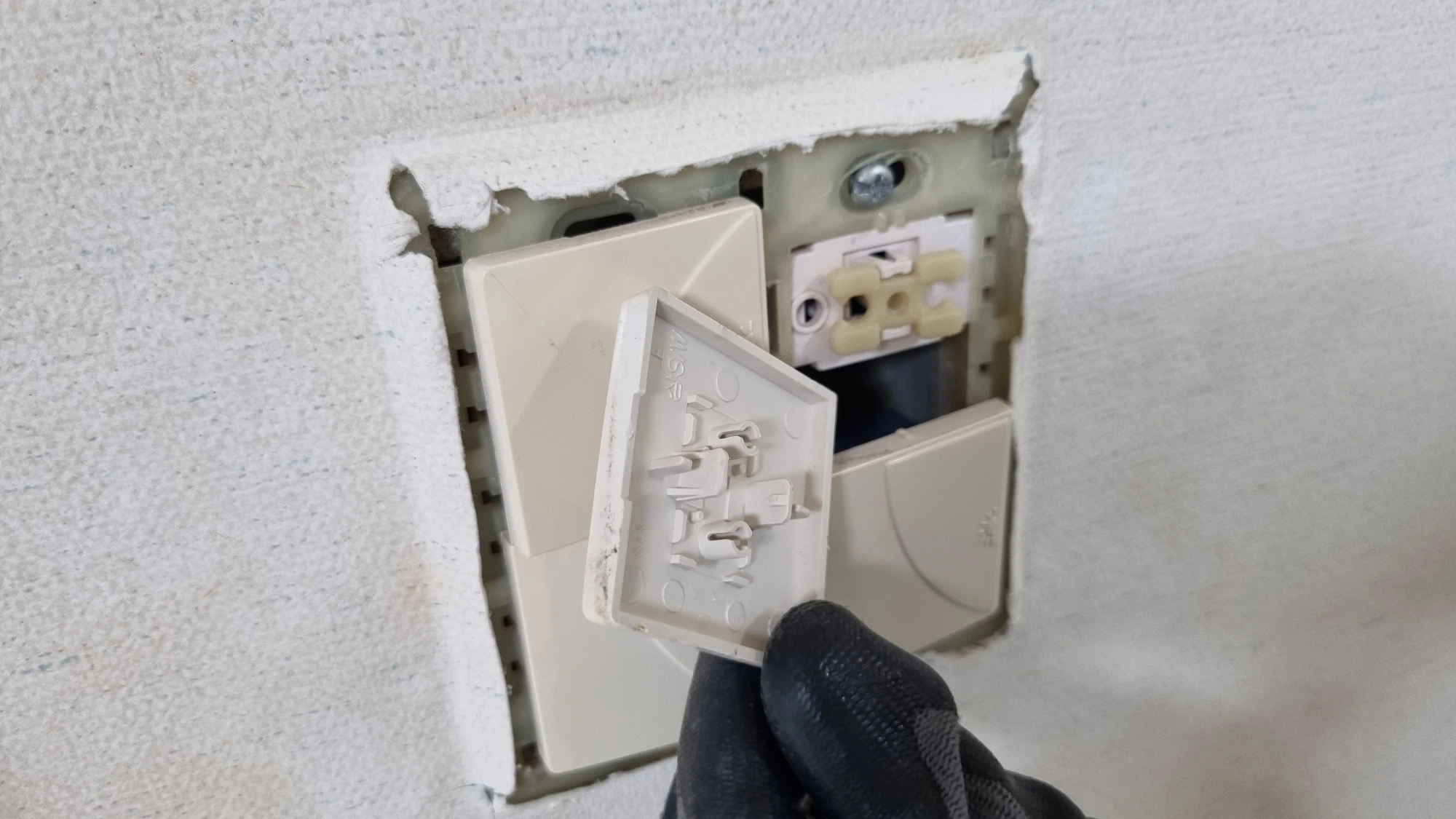

커버를 열면 스위치 고정 볼트가 보이는 것도 있지만 저희 스위치는 가운데 사진처럼 버튼 커버도 떼어내야 고정 볼트가 보였습니다.

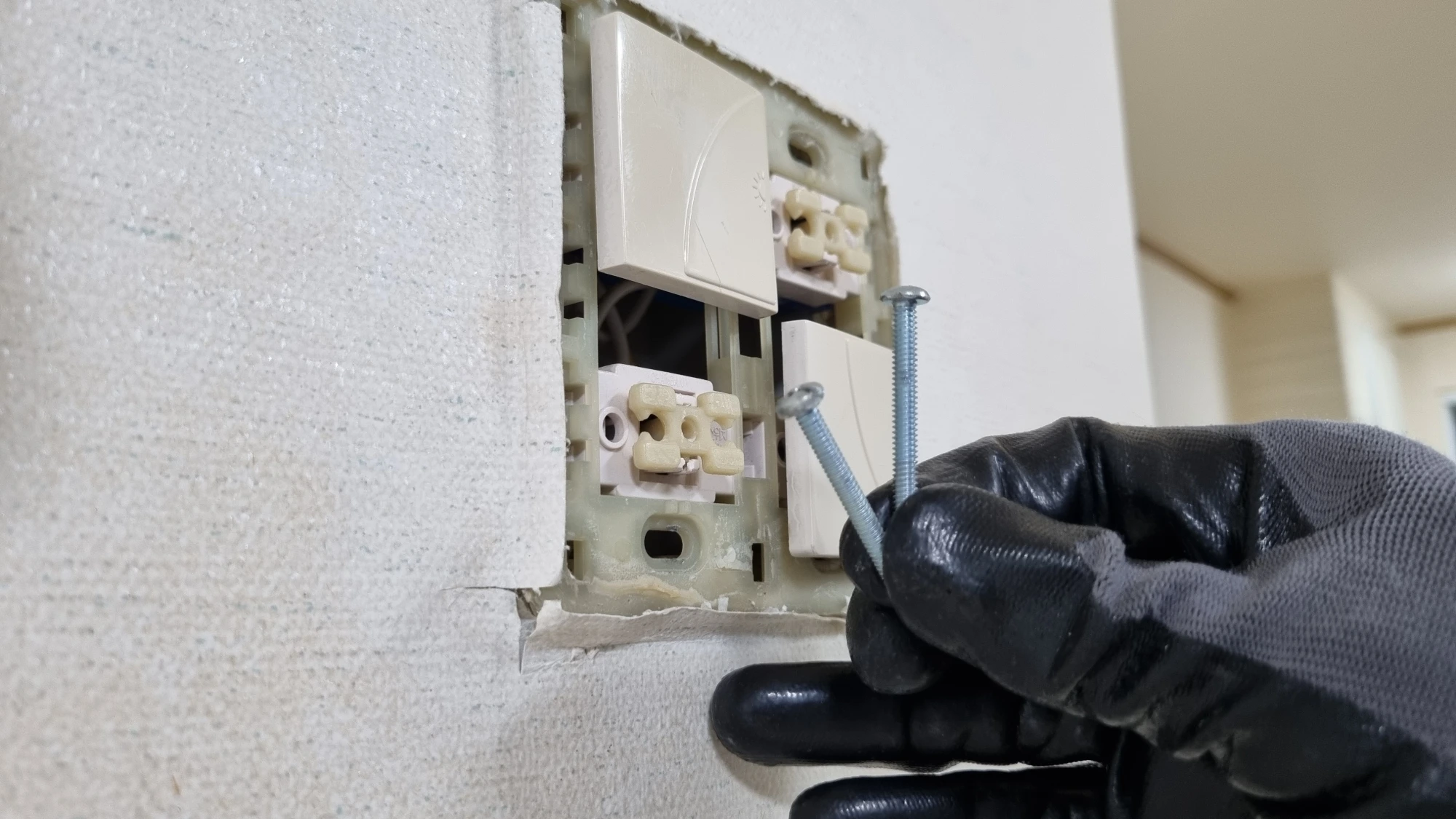

스위치 커버는 그냥 당겨서 빼냈으며 오른쪽 사진처럼 스위치 커버를 떼어내고 고정 볼트를 모두 풀었습니다.

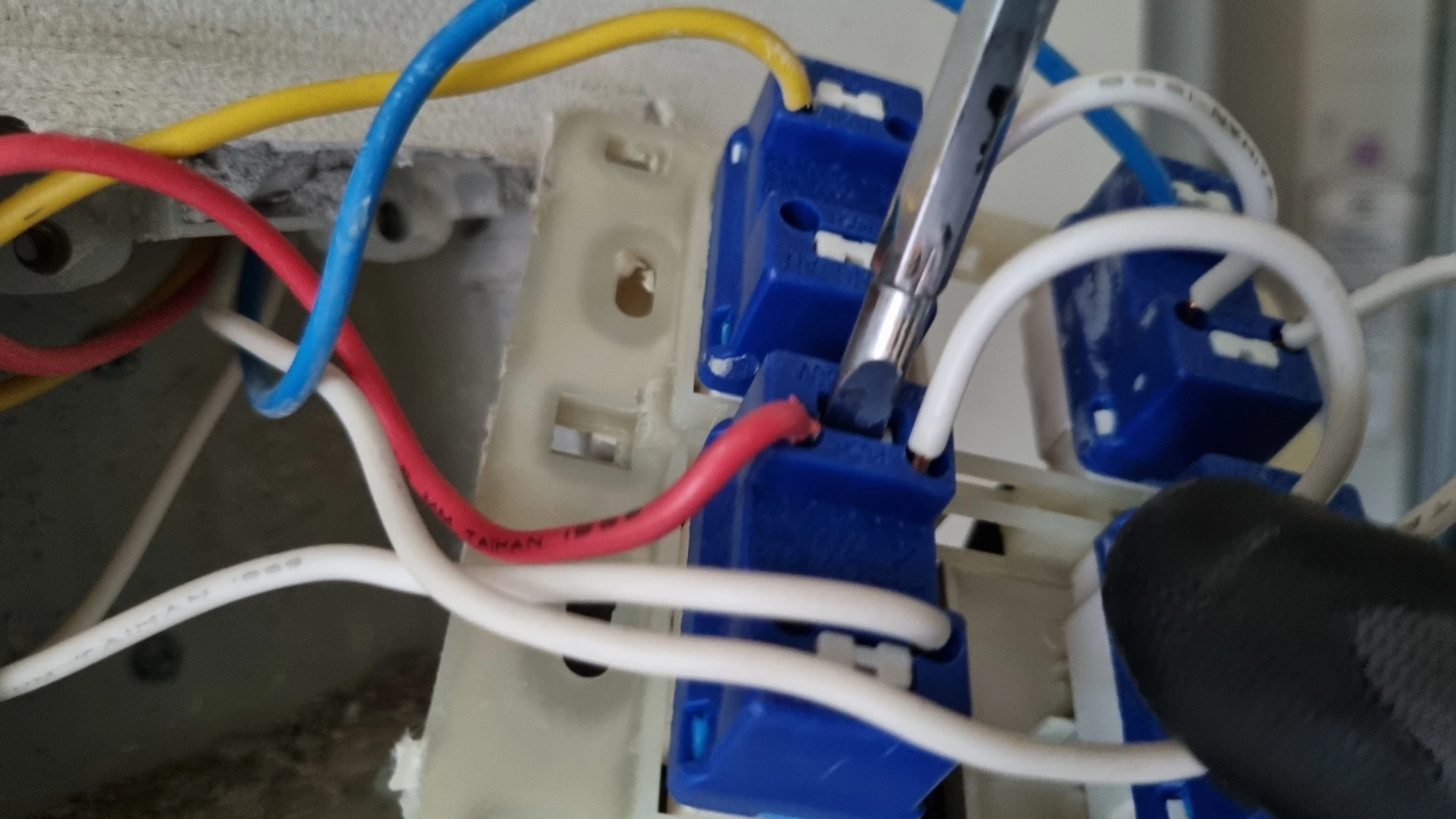

스위치에 끼워진 전선은 위에 사진처럼 일자드라이버로 전선 옆에 버튼을 누른 상태에서 당기면 빠집니다.

전선을 다시 끼울 때는 스위치 구멍에 그냥 눌러서 끼우면 됩니다.

배선 구조를 정확하게 모른다면 전선 역시 기존에 끼워진 것과 같은 형태로 옮겨서 끼우는 것이 안전합니다.

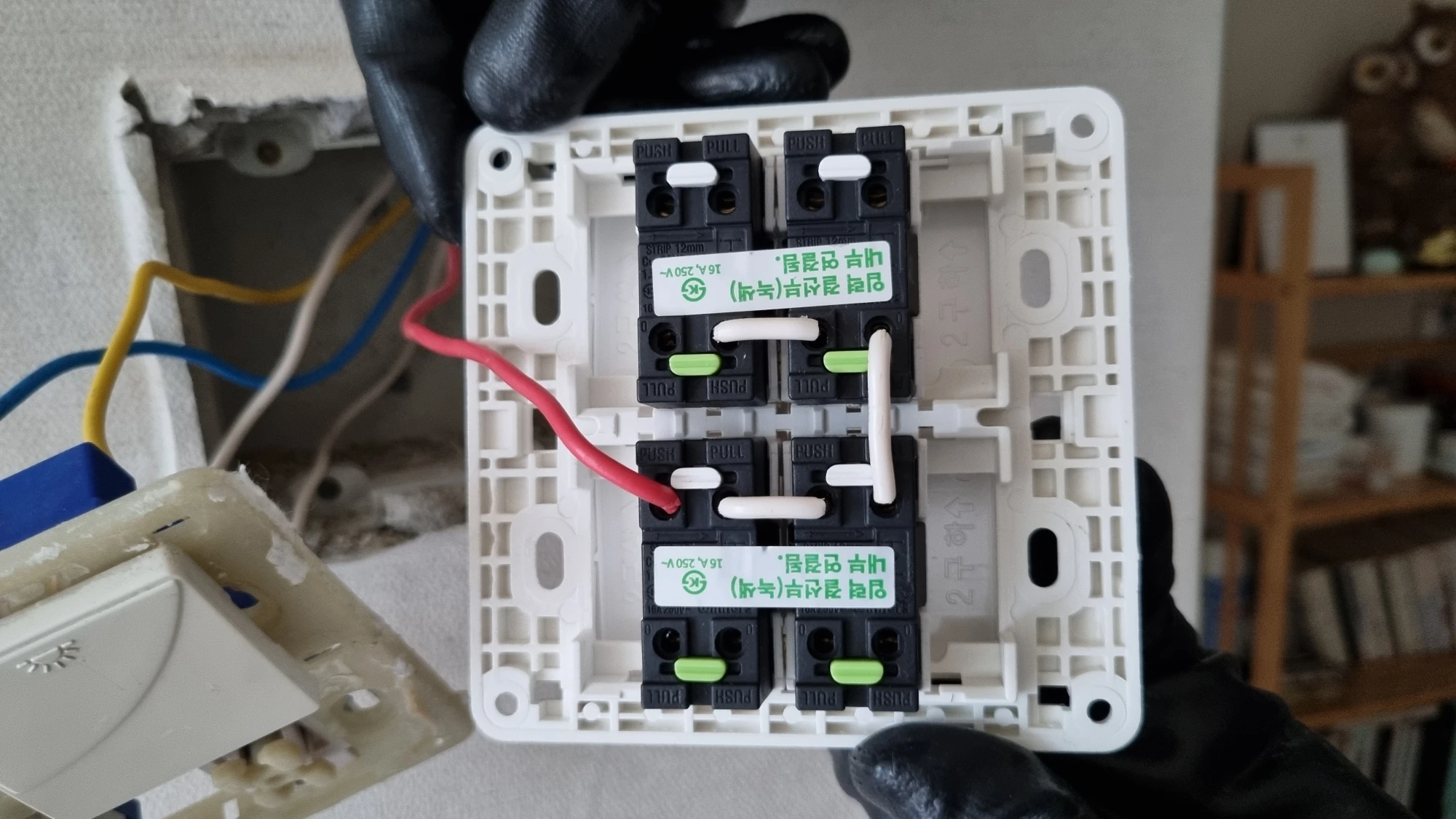

저는 가운데 사진처럼 공통선과 점프선을 먼저 옮겼습니다.

왼쪽 사진은 기존 스위치의 배선 모습으로 빨간색 전선이 공통선이며 가운데 사진처럼 이전과 똑같은 왼쪽 아래 스위치에 끼웠습니다.

그리고 점프선인 짧은 흰색 전선을 빼서 똑같은 형태로 끼웠습니다.

참고로 기존 점프선이 너무 길어서 짧게 정리해서 끼웠습니다.

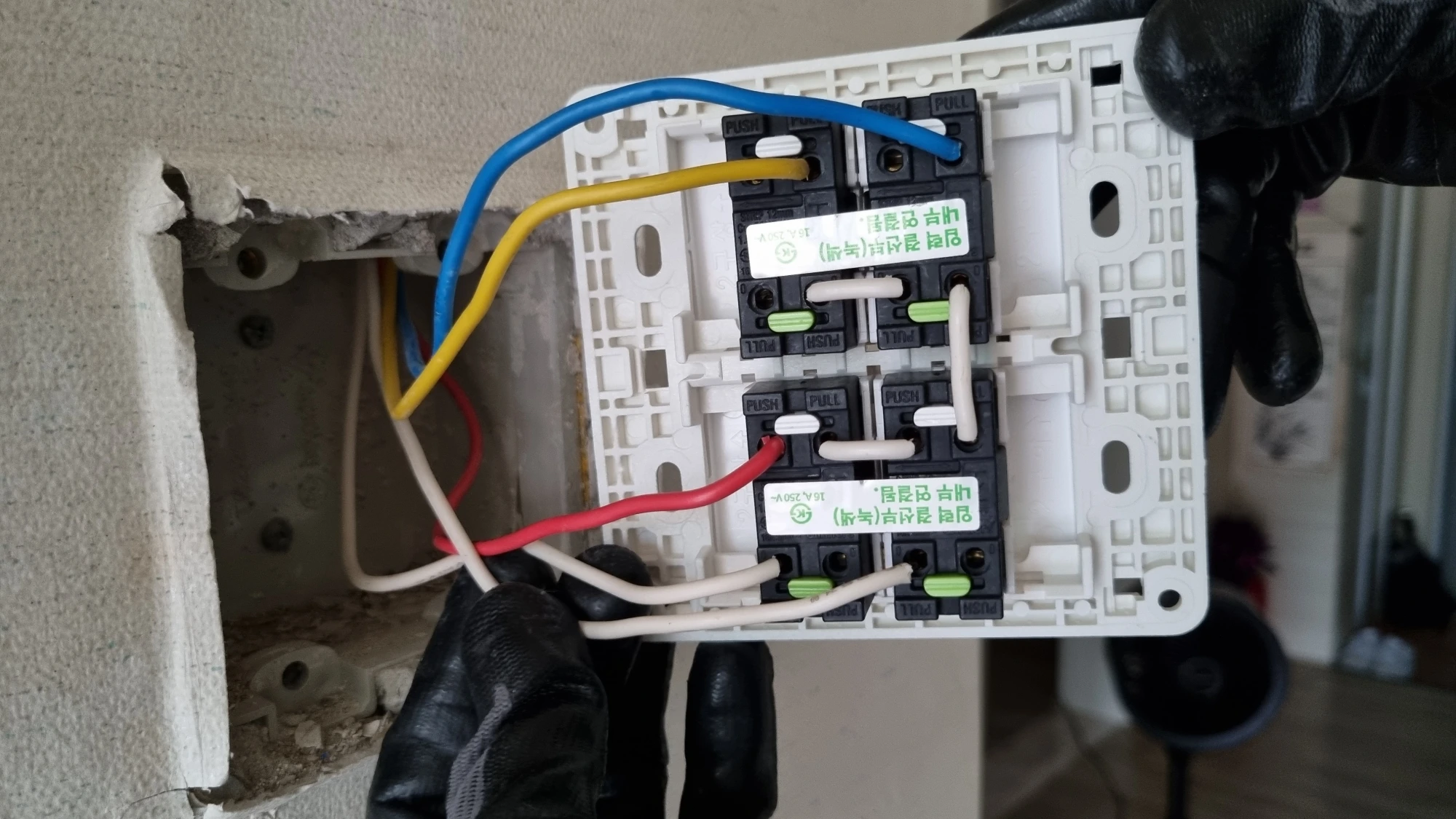

공통선과 점프선을 모두 옮긴 다음 나머지 벽면에서 나온 흰색 전선 두 가닥과 파란색 전선, 노란색 전선 역시 오른쪽 사진처럼  같은 위치에 옮겨서 끼웠습니다.

전선을 모두 연결한 후에 전선을 정리해서 벽면에 밀어 넣고 스위치를 벽면에 밀착시켰습니다.

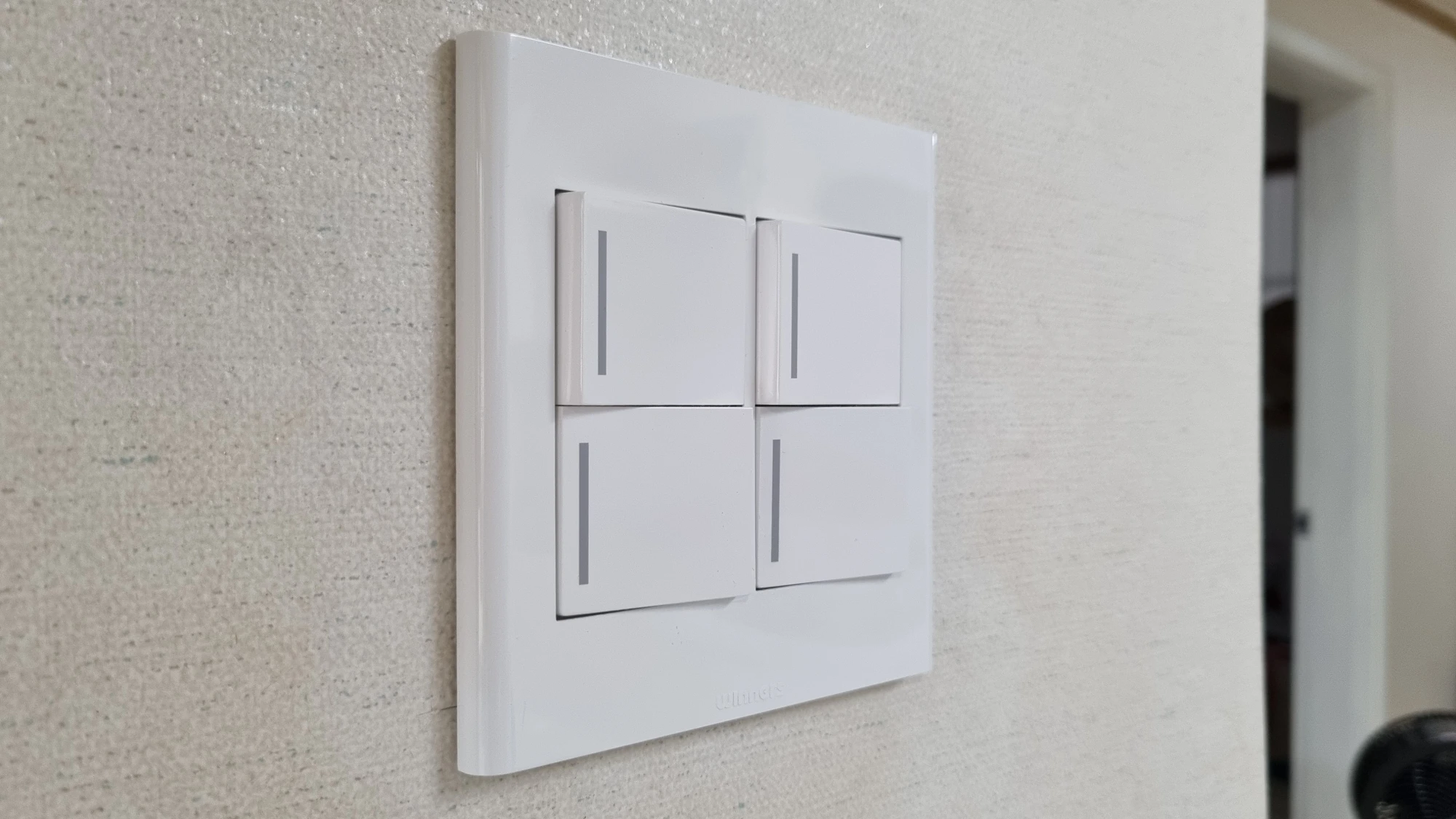

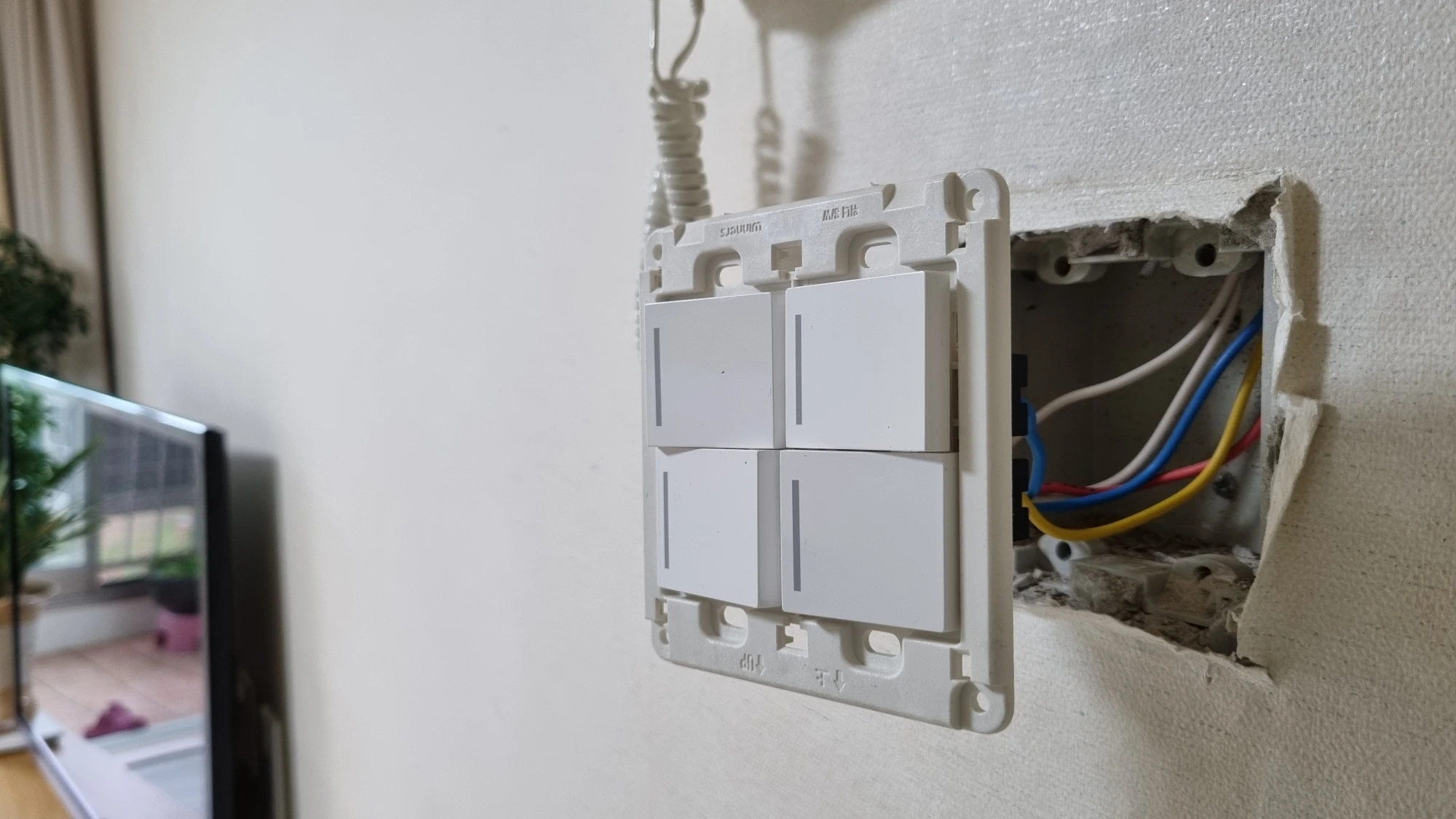

그리고 스위치 고정 볼트를 이용해 스위치를 벽면에 고정한 다음 커버를 닫았습니다.

이번에 설치한 전등 스위치는 버튼 커버를 열지 않아도 고정 볼트를 끼울 수 있는 형태였기 때문에 바로 고정했습니다.
