화장실 환풍기 교체방법 규격 사이즈 댐퍼

화장실 환기시설 환풍기 떼는 법 교체방법 환풍기 규격 사이즈, 역류 방지 댐퍼 연결

화장실 환풍기 떼는 방법

화장실 환풍기를 떼거나 교체 설치하기 전에 환풍기가 어떤 형태로 설치되어 있는지 미리 확인해서 직접 교체할 수 있을지 판단하는 것이 중요합니다.

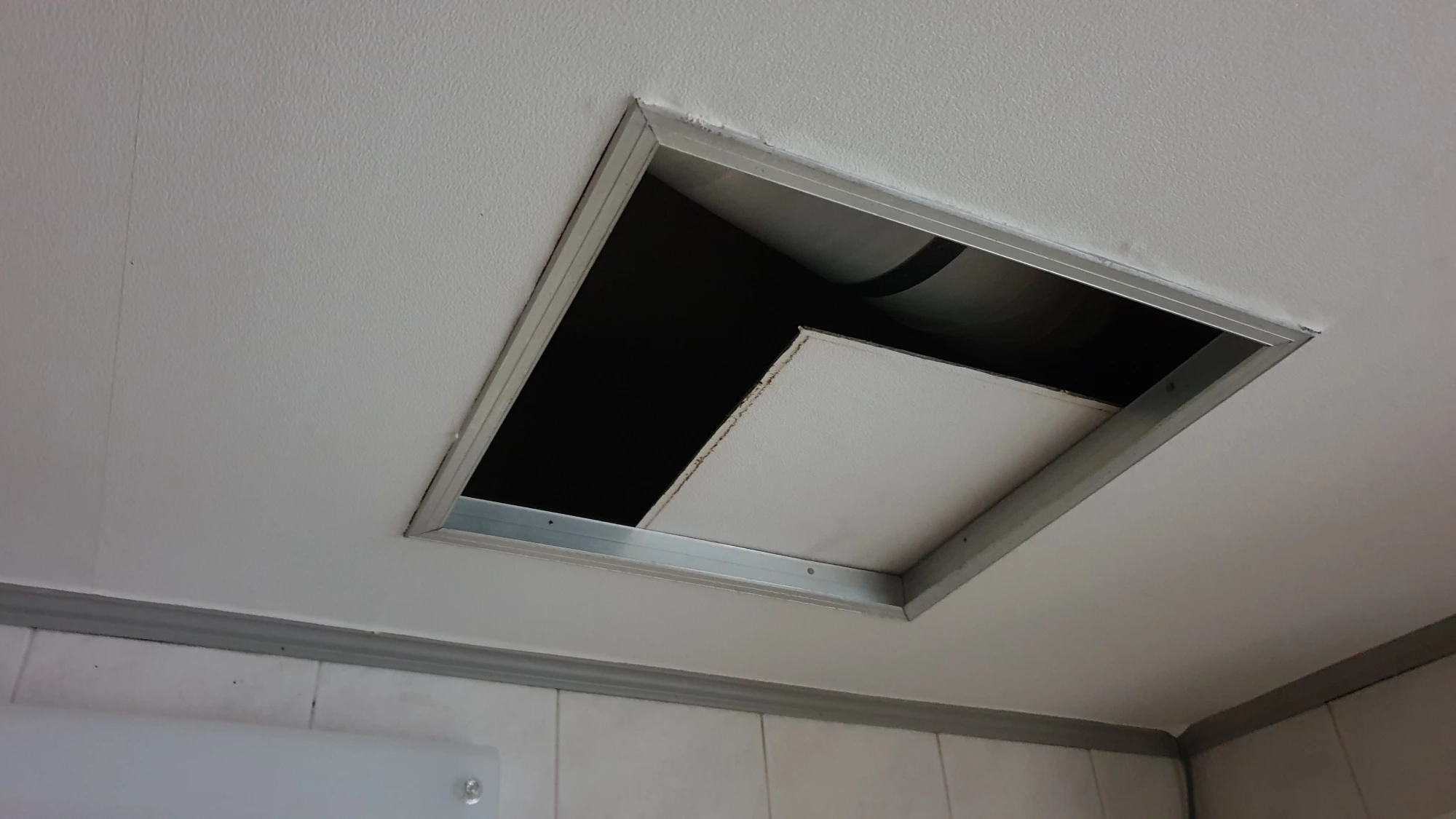

화장실 천장에는 오른쪽 사진처럼 천장 위를 볼 수 있는 구멍이 있으며 환풍기뿐만 아니라 전등 배선, 배수관 등 시설 상태도 확인할 수 있습니다.

저희는 오른쪽 사진처럼 상대적으로 작은 크기의 구멍이 있지만 천장 중앙에 넓은 구멍이 있는 것도 있습니다.

구멍은 합판이나 기타 플라스틱 소재의 덮게로 되어 있으며 위로 들어 올리면 열리는 방식이 주로 사용되고 있습니다.

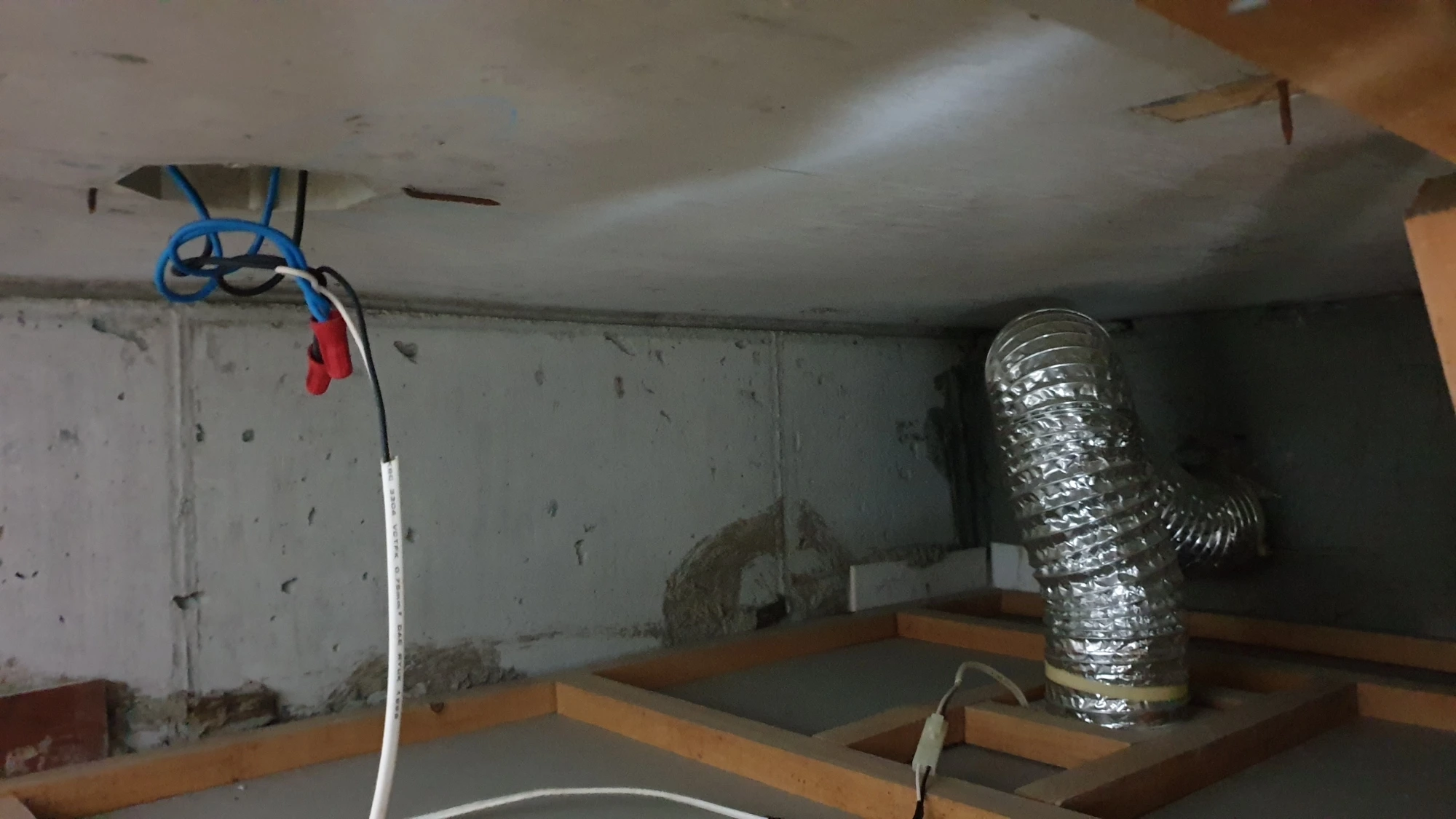

위에 사진은 환풍기가 설치되어 있는 천장 위의 모습입니다.

확인해야 할 것은 환풍기를 떼기 위해 아래로 내렸을 때 환풍기에 연결된 배관과 전선의 길이가 충분한지 확인하고 전선이 연결된 방식도 확인합니다.

저희 화장실 환풍기는 배관 길이가 넉넉해서 충분히 아래로 내릴 수 있는 상태였습니다.

전원은 잭으로 연결되어 있었으며 역시 길이가 넉넉해서 작업에는 문제가 없어 보였습니다.

화장실 환풍기는 여러 제조사의 다양한 제품들이 있으며 디자인 모양이 조금씩 다르지만 떼는 방법이나 설치 방법은 대체로 비슷한 방식이 적용됩니다.

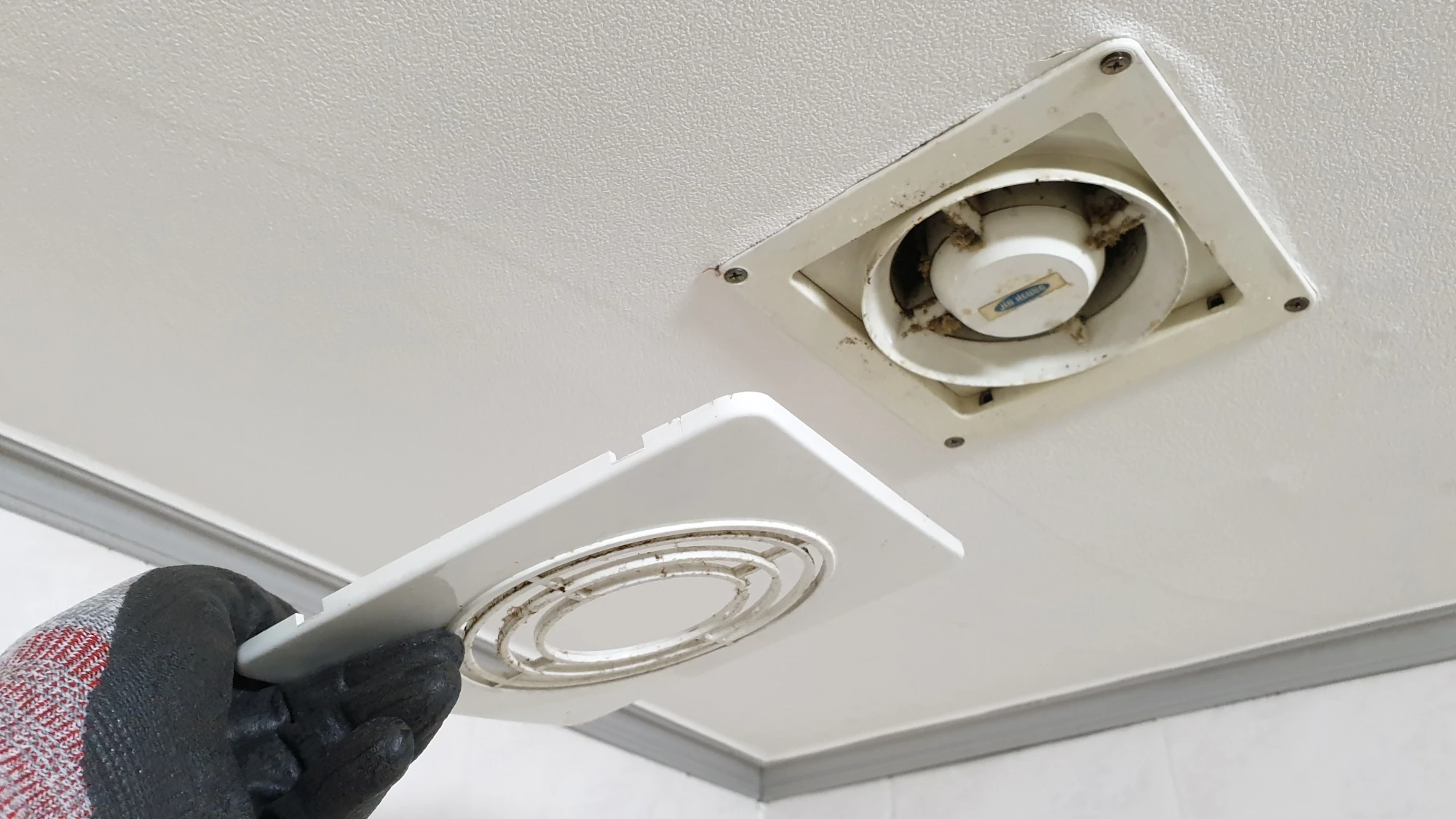

저희 환풍기는 왼쪽 사진처럼 커버를 떼어내면 안쪽에 고정 볼트 네 개가 보입니다.

고정 볼트를 모두 풀면 환풍기가 천장에서 떨어져 아래로 내려오는데 이때 배관과 전선이 환풍기에 연결되어 있습니다.

환풍기에 연결된 배관은 얇고 약한 재질로 되어 있어서 날카로운 모서리나 뾰족한 못에 걸리면 찢어지거나 구멍이 생길 수 있으니 주의해서 천천히 아래로 내립니다.

물론 무리하지 않으면 배관이 훼손되는 일은 거의 없지만 만약 배관이 찢어졌거나 구멍이 생겼다면 은박테이프를 이용해 구멍을 막아주면 됩니다.

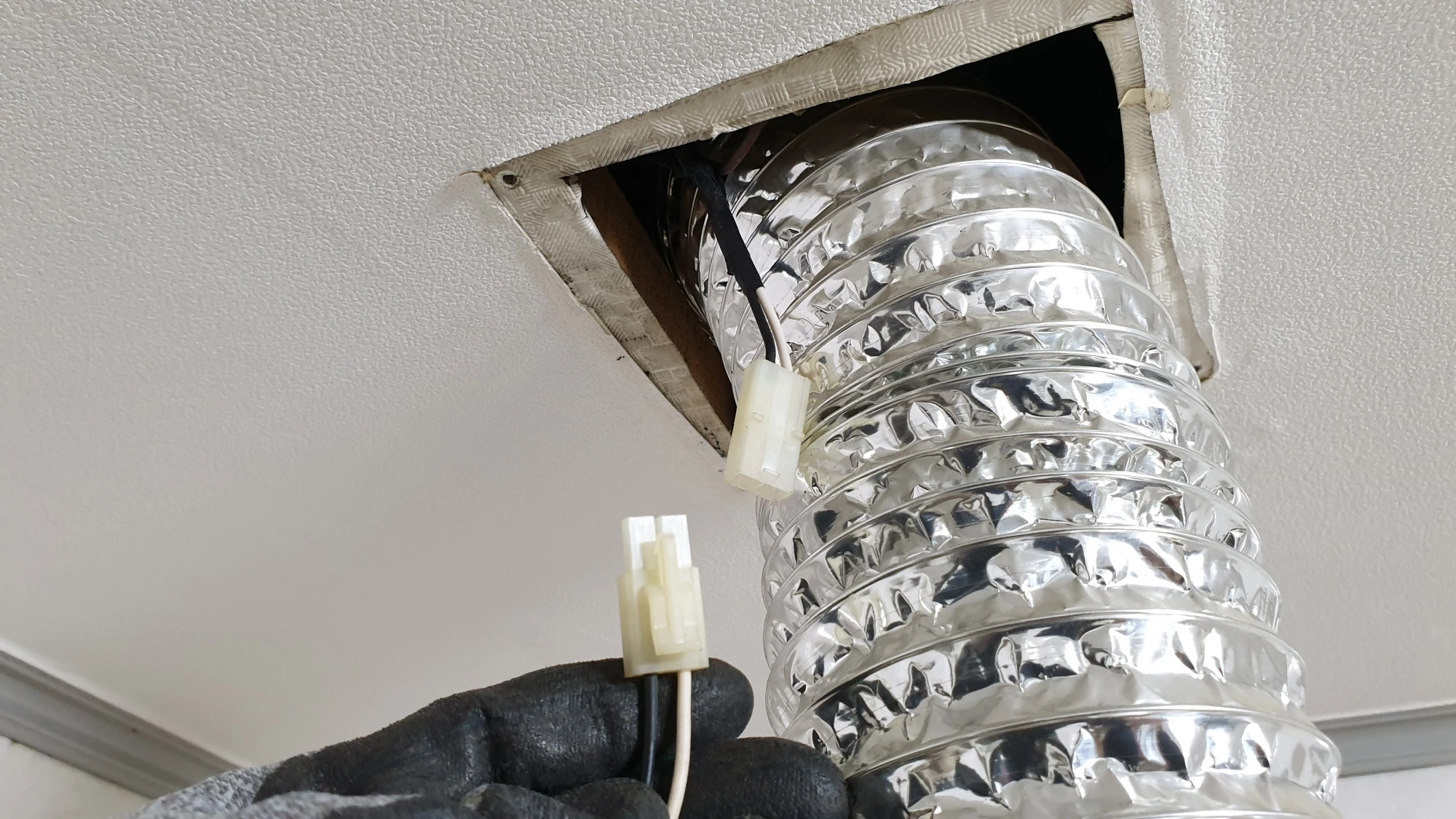

환풍기를 아래로 내린 다음 오른쪽 사진처럼 전원이 연결된 잭을 분리했습니다.

만약 잭이 아닌 콘센트 형식으로 되어 있다면 플러그를 빼면 되지만 전선끼리 직접 연결되어 있는 상태라면 테이프를 벗기고 전선을 분리해야 합니다.

주의 사항 : 플러그 방식 외에 전선을 자르거나 피복을 벗기는 작업을 해야 할 때는 누전차단기를 내리고 작업하는 것이 안전합니다.

플러그 방식으로 되어 있는 경우 환풍기 배관이 내려와 있는 상태에서는 천장 위에 콘센트가 아래로 내려오지 못하는 경우도 있습니다.

그런 경우에는 환풍기 배관을 먼저 분리하고 분리한 배관을 천장 위로 올려놓은 상태에서 콘센트를 아래로 내려 플러그를 분리해야 합니다.

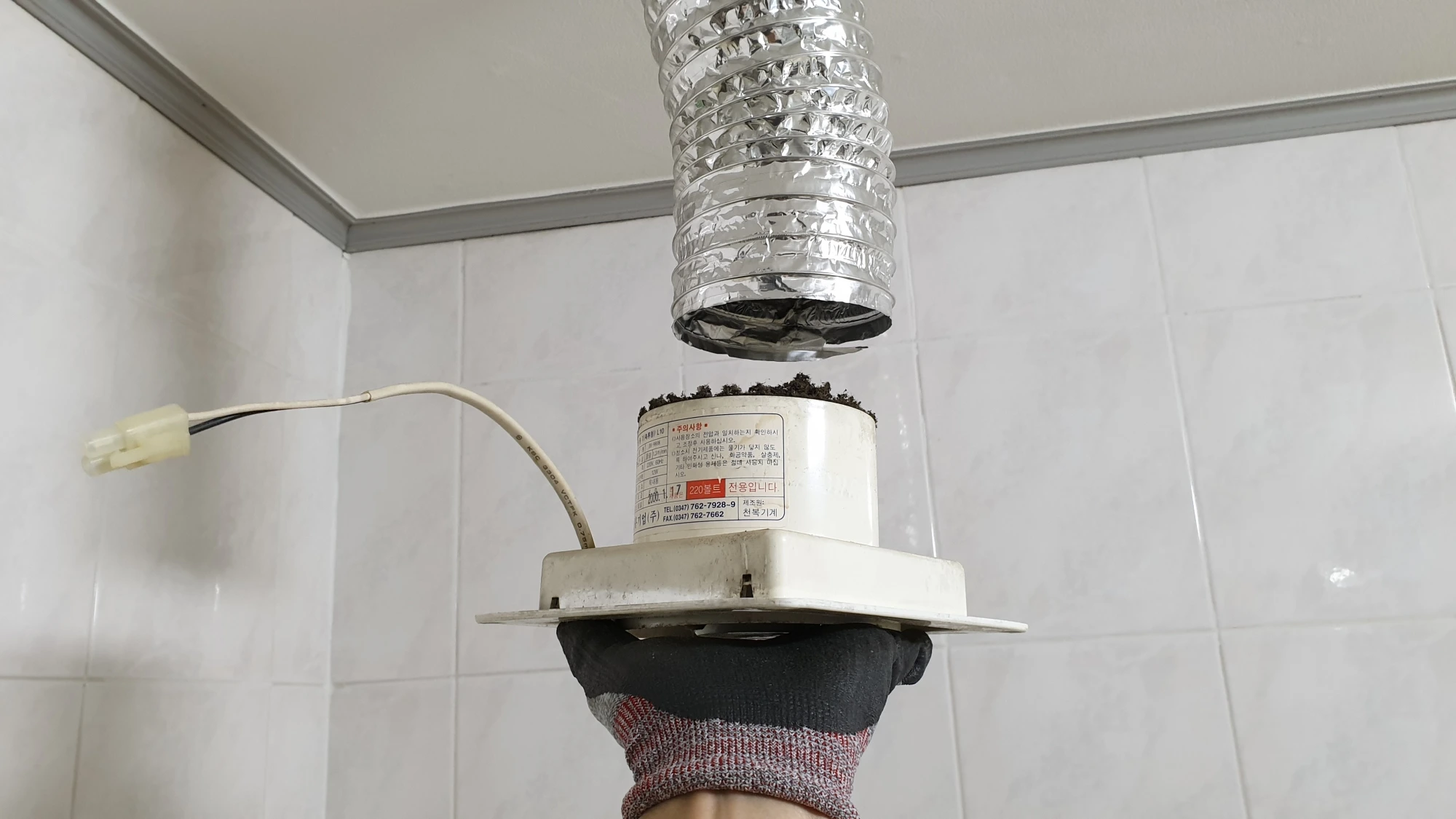

환풍기와 배관은 케이블타이로 연결되어 있었으며 케이블타이를 잘라내고 오른쪽 사진처럼 환풍기를 떼어냈습니다.

케이블타이 외에 철밴드나 은박테이프로 연결되어 있는 경우도 있는데 철밴드는 드라이버를 이용해 이완시켜 분리하면 되고 은박테이프는 떼어내거나 잘라내고 분리하면 됩니다.

배관과 환풍기를 연결하는 케이블타이나 은박테이프, 철밴드 등을 제거하면 환풍기가 바로 아래로 빠질 수 있으며 한 손으로 환풍기를 잡고 작업하는 것이 안전합니다.

화장실 환풍기 설치 방법

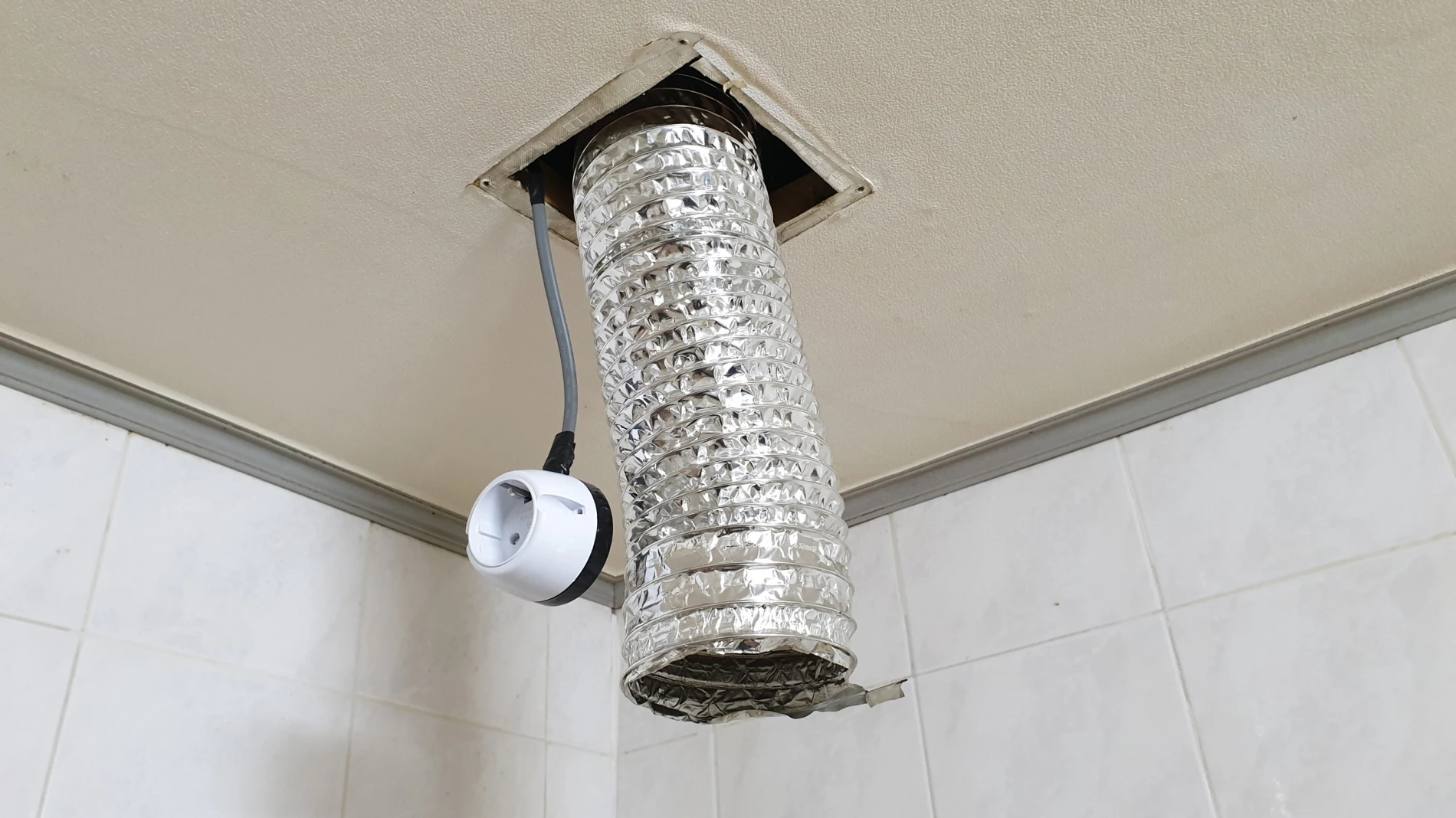

제가 새로 교체 설치할 환풍기는 플러그 방식이라서 기존에 달려있던 잭을 잘라내고 위에 사진처럼 콘센트를 설치했습니다.

위에 사진처럼 배관이 내려와 있는 상태에서는 콘센트를 천장 위로 올릴 수 없기 때문에 환풍기 플러그를 콘센트에 끼우고 배관을 천장 위로 올려놓은 상태에서 콘센트를 천장 위로 올리고 배관을 다시 아래로 내려서 환풍기를 연결했습니다.

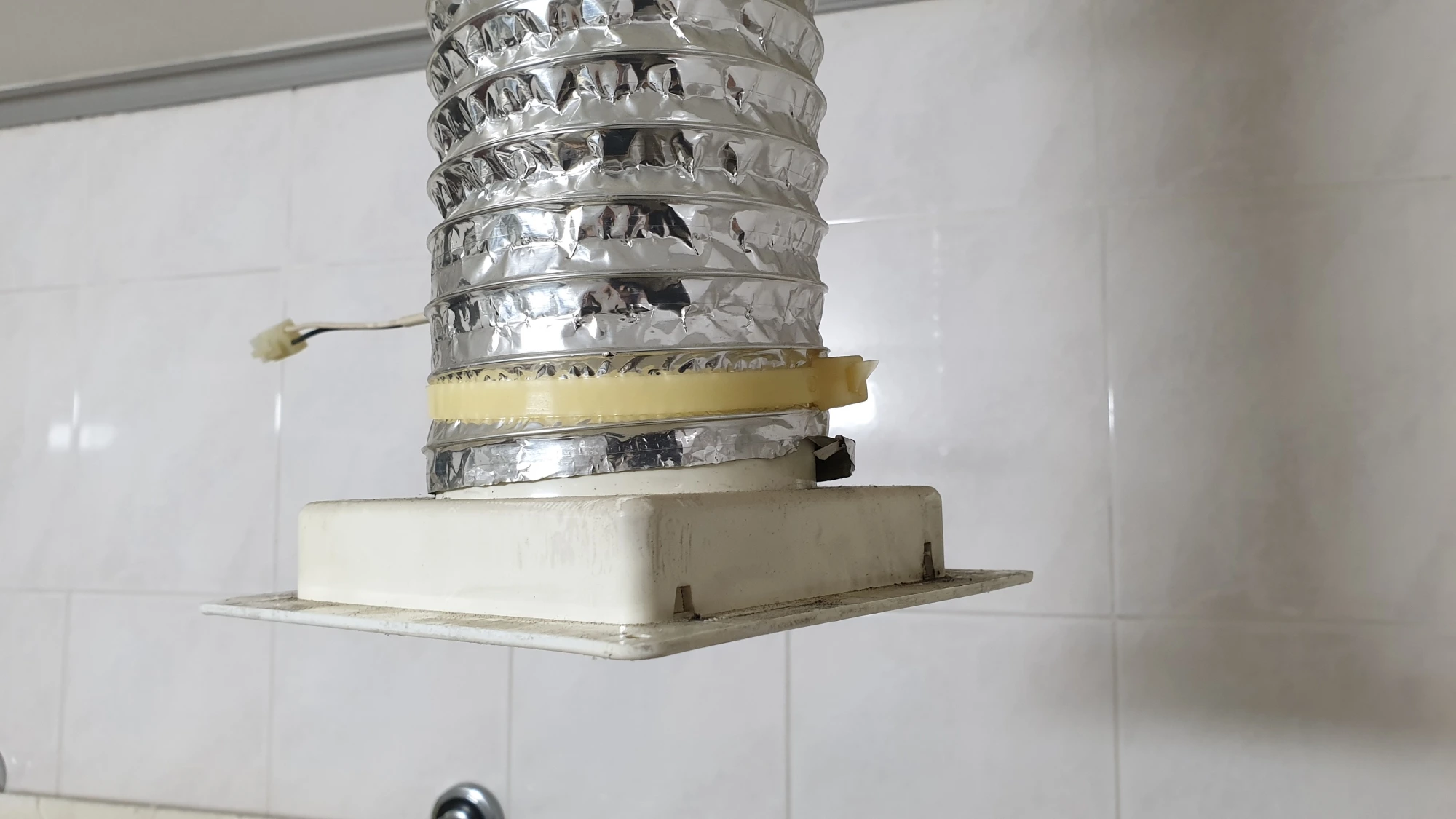

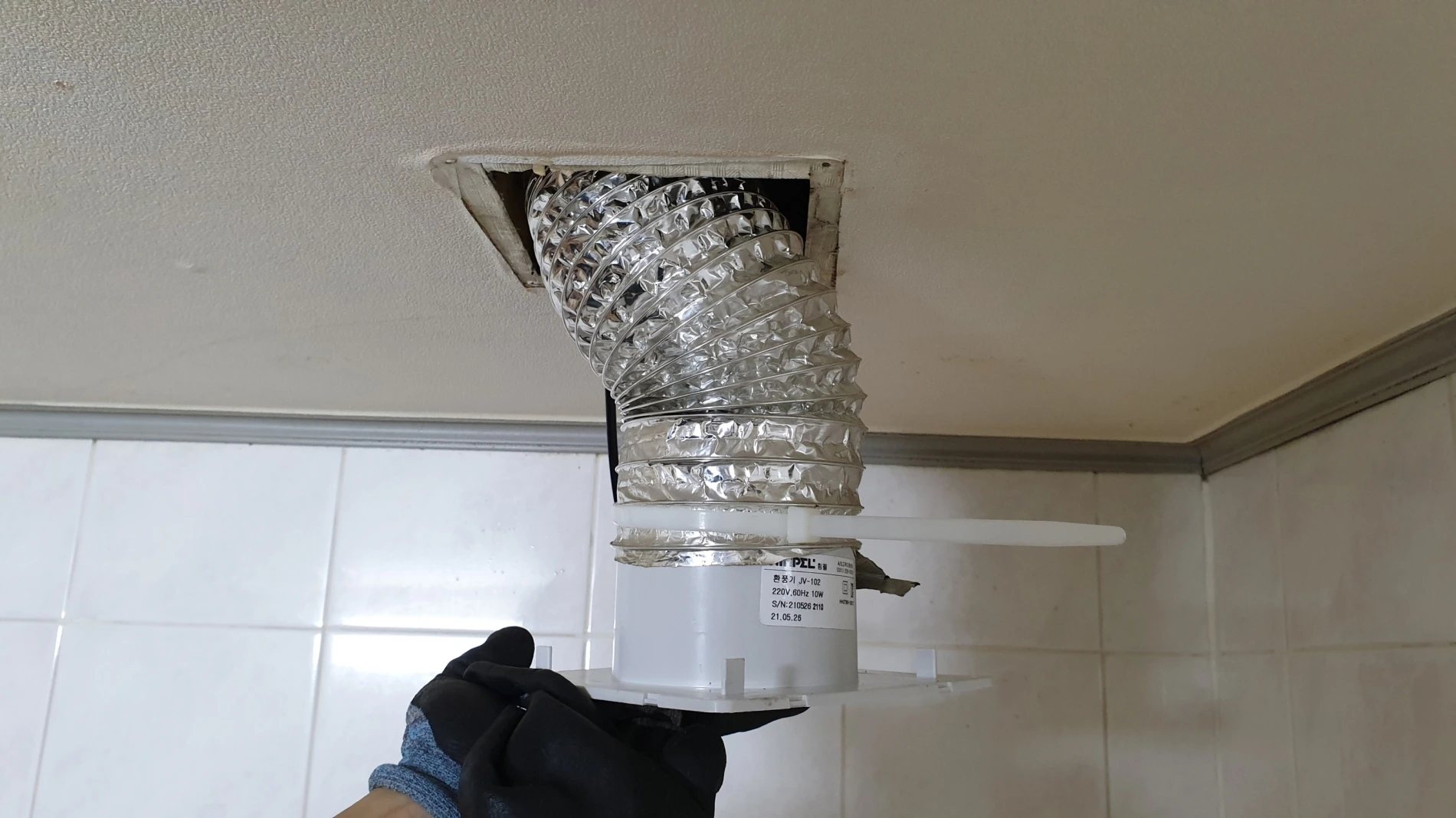

위에 사진처럼 환풍기에 배관을 연결하고 케이블타이를 이용해 고정했습니다.

환풍기 역류 방지 댐퍼를 추가로 설치할 때는 환풍기와 배관 사이에 연결해야 하며 댐퍼 연결방법에 관한 내용은 본문 하단에 글에 있습니다.

배관을 고정하는 방법은 케이블타이와 철밴드, 은박테이프 등을 사용하면 됩니다.

케이블타이를 사용할 경우 길이가 긴 것 한 개를 사용하는 것이 일반적이지만 그런 케이블타이가 없다면 짧은 케이블타이 2~3개를 연결해서 사용할 수 있습니다.

은박테이프를 사용할 경우 배관이 연결되는 곳에 구멍이나 빈틈이 생기지 않도록 꼼꼼하게 붙이면 환풍기의 흡입 효율을 높일 수 있습니다.

환풍기에 배관을 연결한 후에 남은 배관과 전선을 잘 정리해서 천장 위로 밀어 넣은 다음 환풍기를 천장에 밀착시키고 볼트를 이용해 고정합니다.

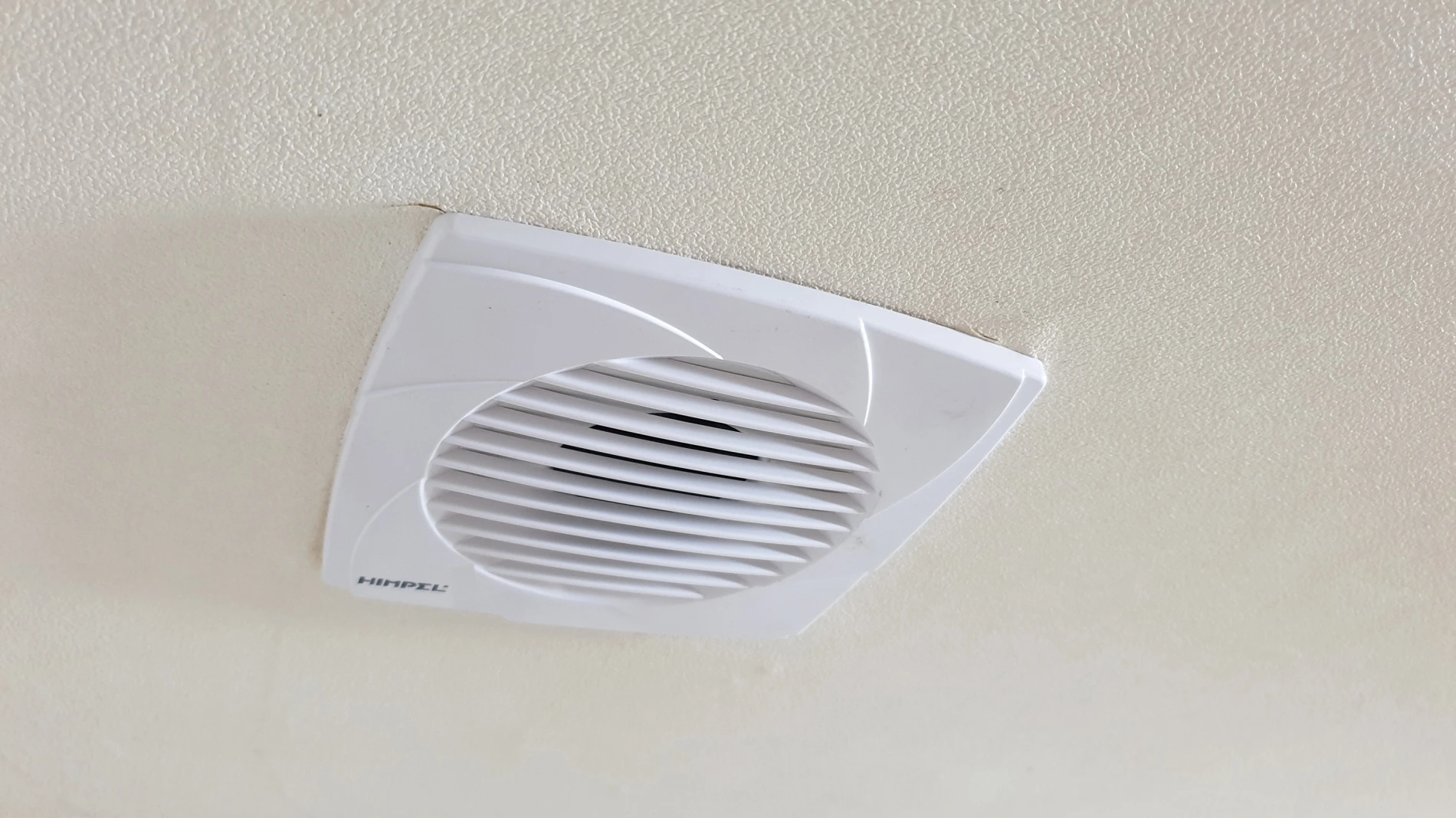

커버가 있는 환풍기는 커버를 닫아주면 화장실 환풍기 설치가 완료됩니다.

화장실 환풍기를 교체 설치할 때는 사이즈에 맞는 것을 준비해야 합니다.

환풍기 사이즈는 대체로 규격화되어 있는데 먼저 환풍기를 설치할 천장의 구멍 크기가 환풍기를 고정할 수 있는 크기로 되어 있어야 하며 환풍기에 연결하는 배관의 사이즈가 동일해야 합니다.

환풍기에 연결하는 배관의 규격은 지름 100mm의 플렉시블 덕트가 주로 사용되며 만약 덕트 규격이 맞지 않는 환풍기를 설치해야 한다면 배관을 연결할 때 사용하는 젠더를 따로 준비해야 합니다.

환풍기 규격 사이즈는 기존에 달려있던 환풍기의 규격 사이즈를 보고 동일한 규격의 환풍기를 준비하면 규격이 달라서 당황하는 상황을 대부분 예방할 수 있습니다.

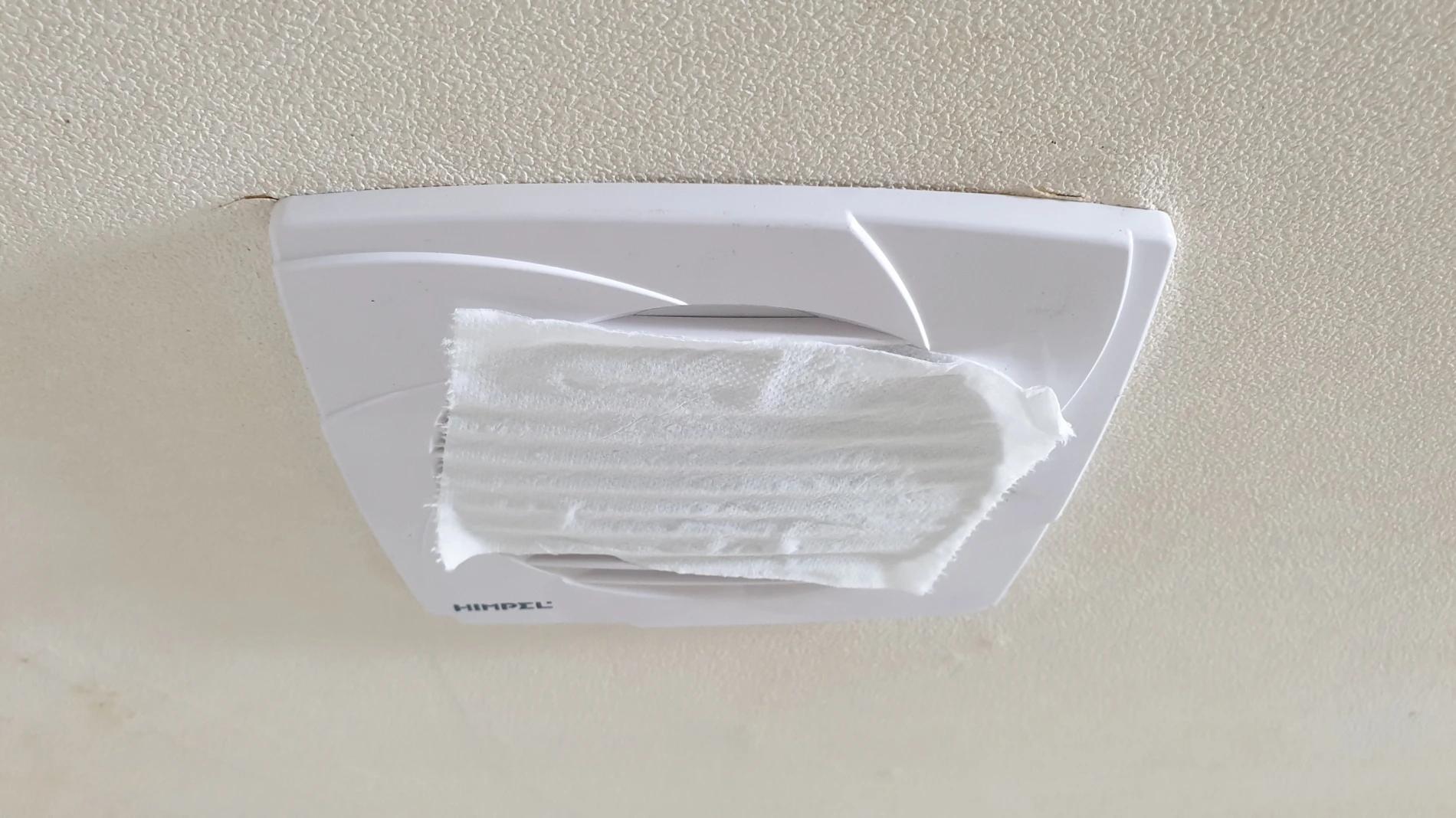

환풍기의 스위치를 켜서 정상적으로 작동하는지 확인해야 하는데 휴지 한 칸을 뜯어서 환풍기 가까이 가져갔을 때 휴지가 환풍기 쪽으로 빨려 들어가서 위에 사진처럼 붙은 상태로 유지되면 정상적으로 작동하는 것이라고 판단할 수 있습니다.
