화장실 냄새 역류 방지 댐퍼 환풍기 연결 설치

욕실 화장실 환풍기 냄새 역류로 불편할 때 환풍기에 역류방지 댐퍼 연결 설치 방법

환풍기 역류 방지 댐퍼 선택 방법

화장실 욕실에는 환풍기가 달려있고 아파트 빌라 등 공동 주택에는 환기 배관이 연결되어 있습니다.

간혹 연결되어 있는 환기 배관을 통해 다른 집의 화장실 욕실 냄새가 역류해서 불쾌한 경험을 하는 경우도 있습니다.

특히 화장실 흡연으로 인한 담배냄새 역류는 건강에도 매우 나쁜 영향을 주는데 어느 집에서 냄새가 들어온 것인지 확인하는 것이 현실적으로 불가능하기 때문에 불안한 마음과 스트레스가 한꺼번에 생기게 됩니다.

이렇게 화장실 환풍기 배관을 통해 역류하는 냄새가 문제가 될 때는 환풍기에 역류 방지 댐퍼를 연결하는 방법으로 문제를 해결할 수 있습니다.

화장실 욕실 환풍기에 연결하는 댐퍼는 몇 가지 종류가 있는데 수동 방식과 전동 방식 그리고 환풍기 일체형이 있습니다.

위에 왼쪽 사진은 수동 방식으로 환풍기를 켰을 때 바람으로 댐퍼를 열어서 공기가 빠져나가는 방식으로 환풍기를 끄면 위에 마개가 닫혀서 다른 집의 화장실 냄새가 역류해서 들어오지 않도록 막아줍니다.

전동 방식은 환풍기 스위치를 켜면 전동 방식으로 날개를 열고 환풍기를 끄면 전동 방식으로 닫아주는 방식입니다.

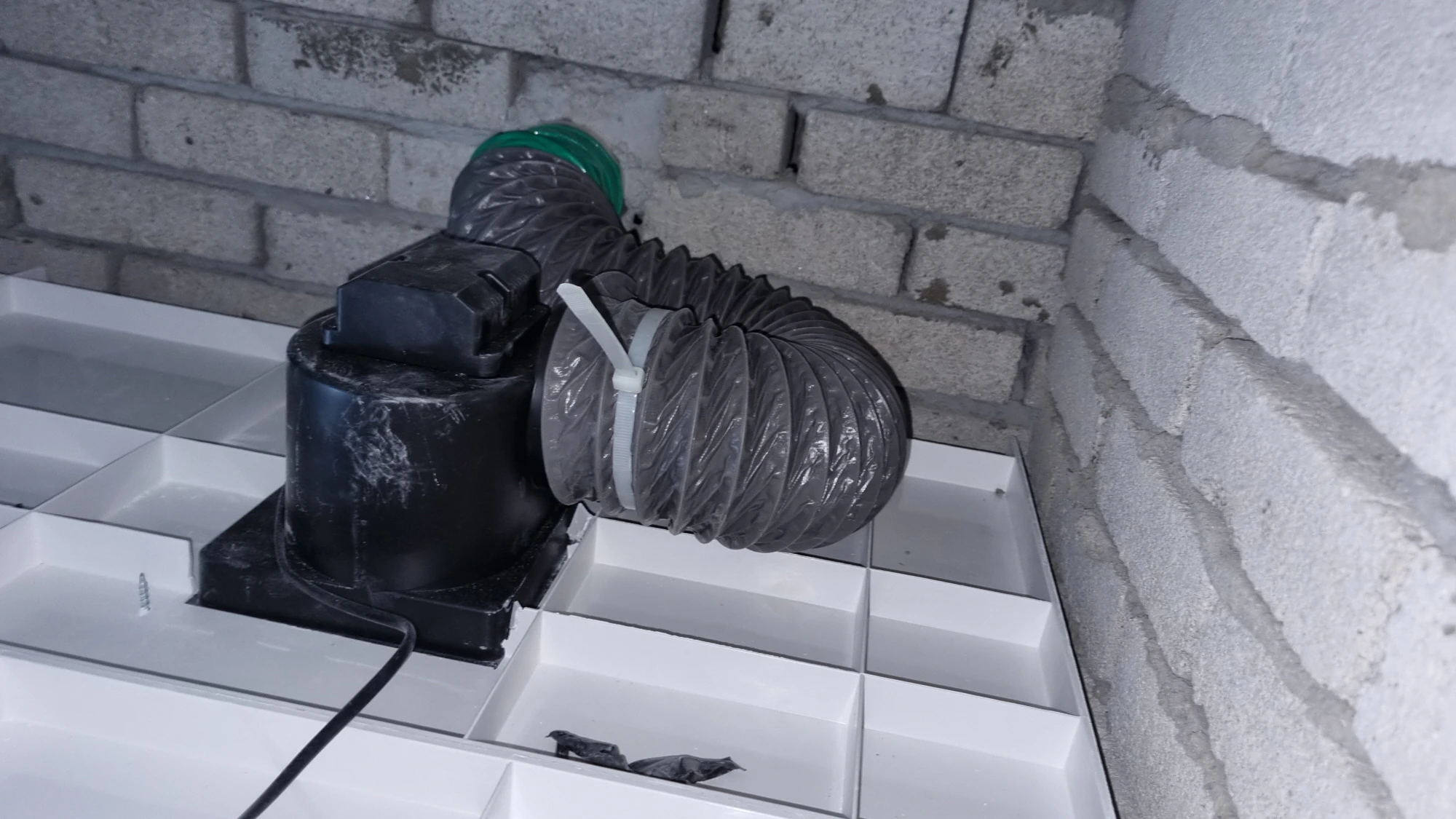

오른쪽 사진은 환풍기에 댐퍼가 달려있는 일체형으로 대부분 전동식으로 되어 있으며 환풍기 내부적으로 배관을 열고 닫아줍니다.

환풍기 댐퍼를 선택할 때는 몇 가지 확인해야 할 것이 있습니다.

첫 번째는 댐퍼 연결 설치 가능 여부를 확인하는 것입니다.

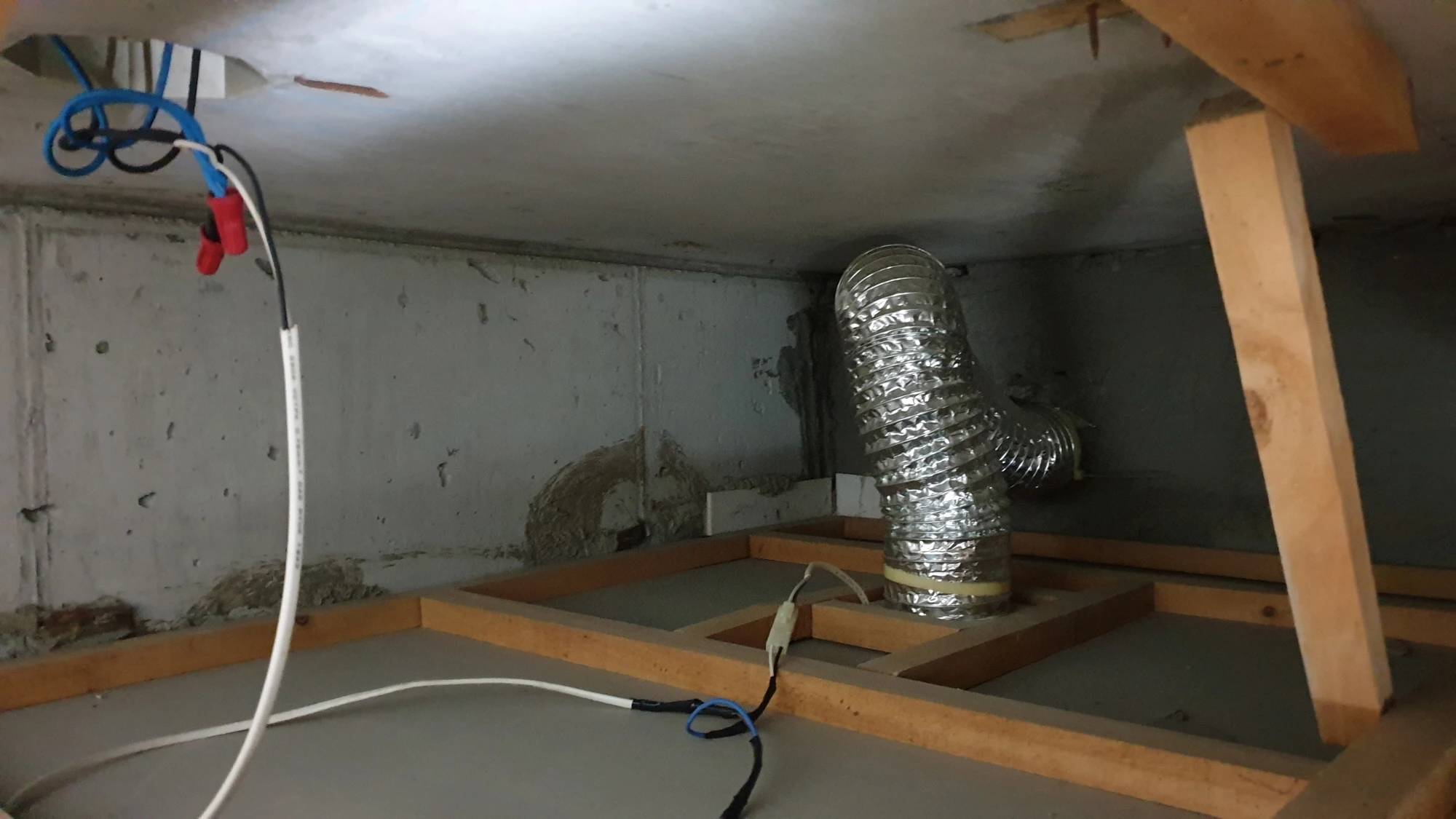

왼쪽 사진은 환풍기가 설치되어 있는 화장실 천장 위쪽의 모습입니다.

댐퍼를 연결하려면 환풍기 위쪽으로 공간이 필요한데 댐퍼 제품에 따라서 적게는 10cm부터 크게는 25cm 이상 공간이 필요할 수도 있습니다.

왼쪽 사진처럼 천장 위로 공간이 넉넉하다면 어떤 댐퍼든 설치가 가능하지만 천장 높이가 낮다면 댐퍼 연결이 불가능할 수도 있습니다.

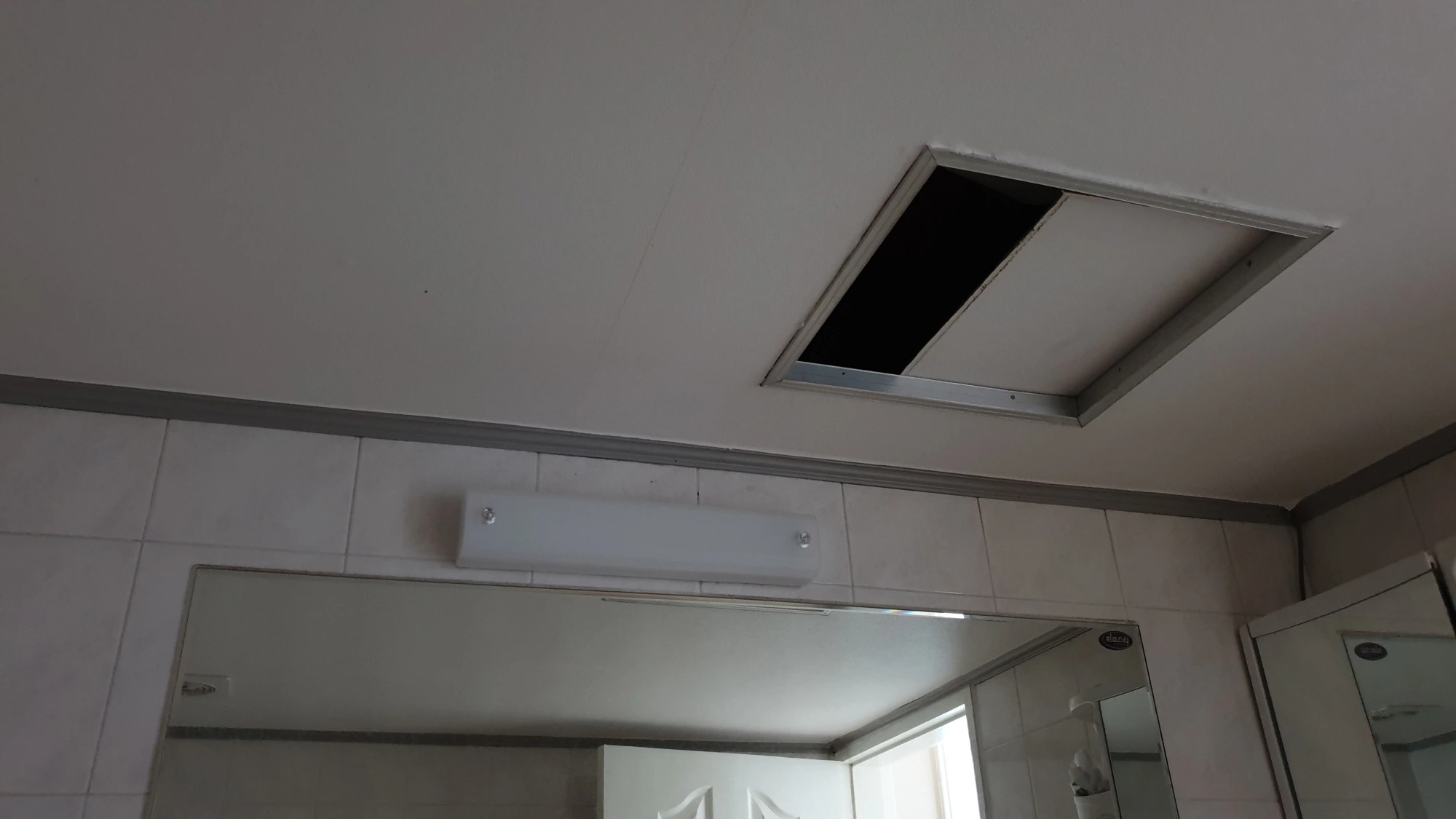

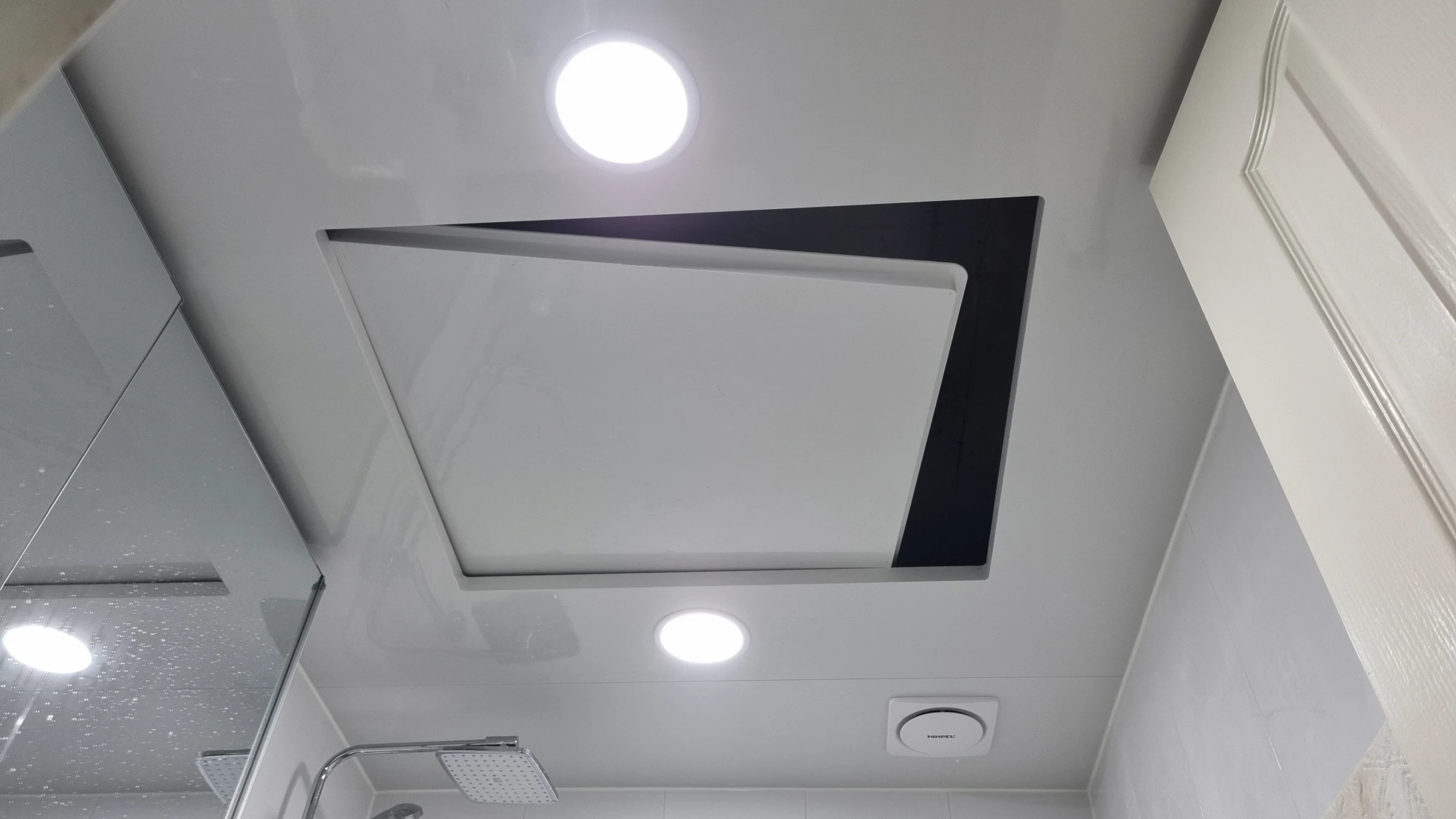

화장실 천장 공간은 가운데 사진과 오른쪽 사진처럼 천장에 뚫려있는 구멍의 덮게를 위로 밀어 올려서 열면 확인할 수 있습니다.

두 번째는 천장 구멍 크기입니다.

환풍기 댐퍼를 연결한 뒤 위에 사진처럼 천장에 뚫린 구멍으로 밀어 넣어야 하기 때문에 댐퍼의 크기고 해당 구멍을 통과할 수 있어야 합니다.

일부 전동식 댐퍼의 경우 댐퍼에 장착된 장치가 구멍에 걸릴 수도 있습니다.

또한 환풍기에 직각 방향으로 배관을 연결하는 형태는 배관을 연결한 상태로 구멍을 통과하지 못하는 경우도 있기 때문에 환풍기가 설치되어 있는 구멍의 크기를 확인하고 댐퍼 형식과 규격을 선택해야 합니다.

세 번째는 배관의 크기입니다.

환풍기 댐퍼를 연결할 때는 환풍기와 배관 사이에 연결하기 때문에 배관 지름 크기와 환풍기 지름 크기에 맞는 것을 선택해야 합니다.

만약 배관 크기가 맞지 않는 댐퍼를 설치해야 한다면 배관 연결 부위에 설치하는 별도의 연결 배관을 함께 준비해야 합니다.

화장실 욕실 환풍기 역류 방지 댐퍼 설치 방법

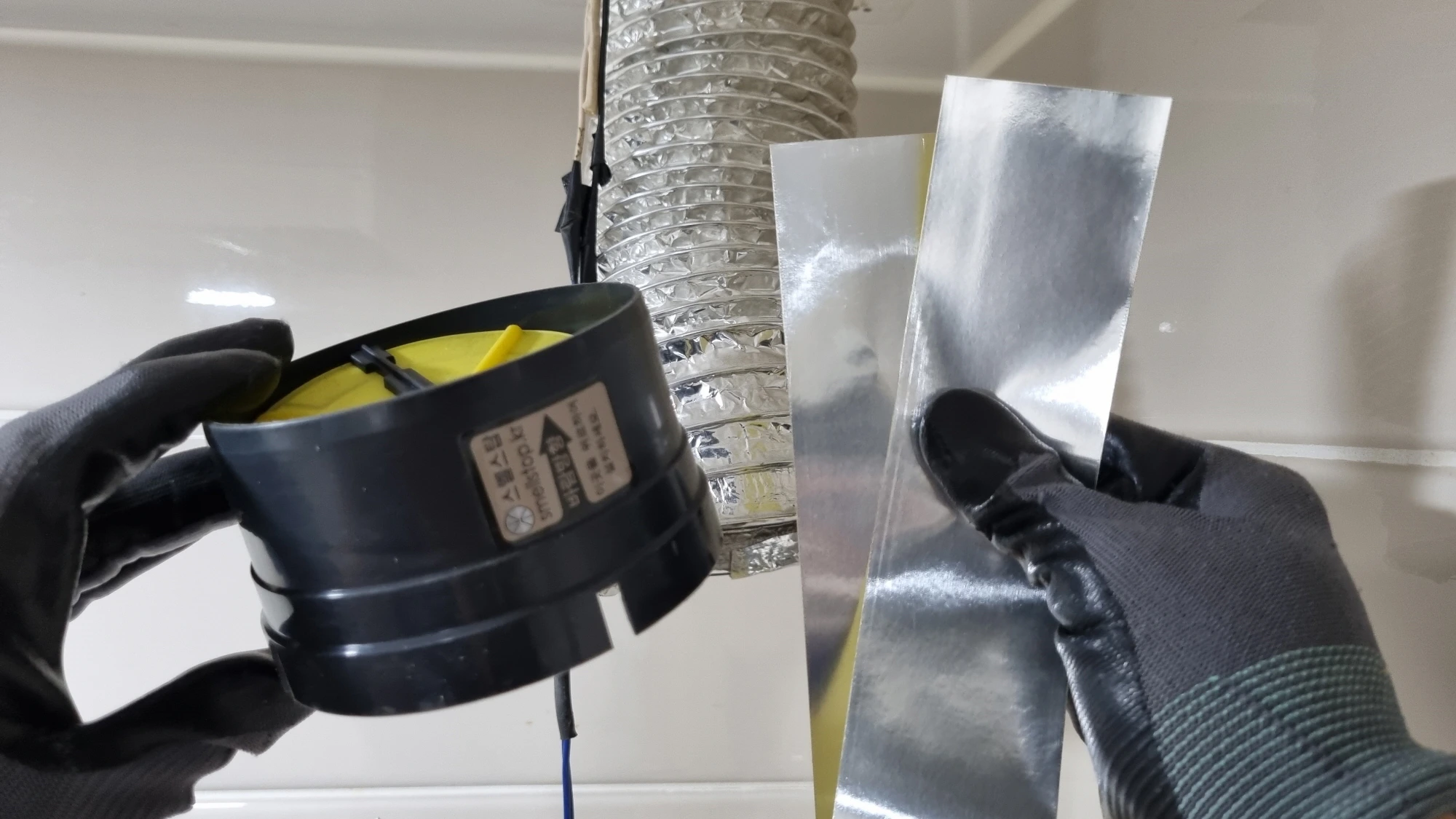

제가 준비한 화장실 환풍기 댐퍼는 위에 사진에 있는 수동 방식의 댐퍼입니다.

댐퍼를 주문하면서 배관을 연결할 때 사용할 은박테이프를 함께 주문했습니다.

환풍기에 댐퍼를 연결할 때 은박 테이프 대신 케이블 타이 또는 철 밴드를 사용해도 되는데 저희 환풍기의 배관 연결 부위 모양이 좀 이상해서 은박 테이프를 사용해야 했습니다.

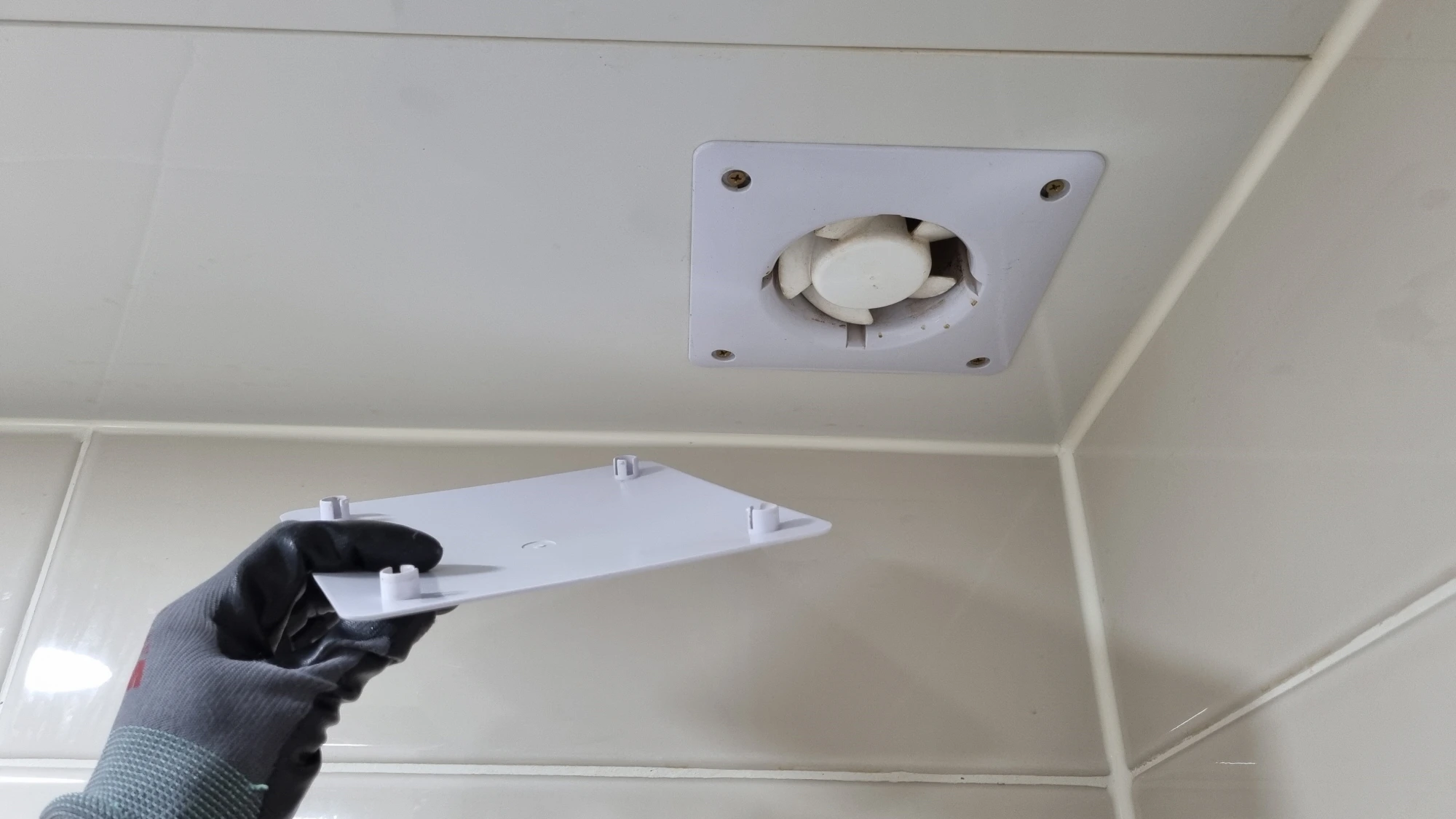

저희 환풍기 커버는 그냥 아래로 당기면 왼쪽 사진처럼 열리고 고정 볼트가 나타납니다.

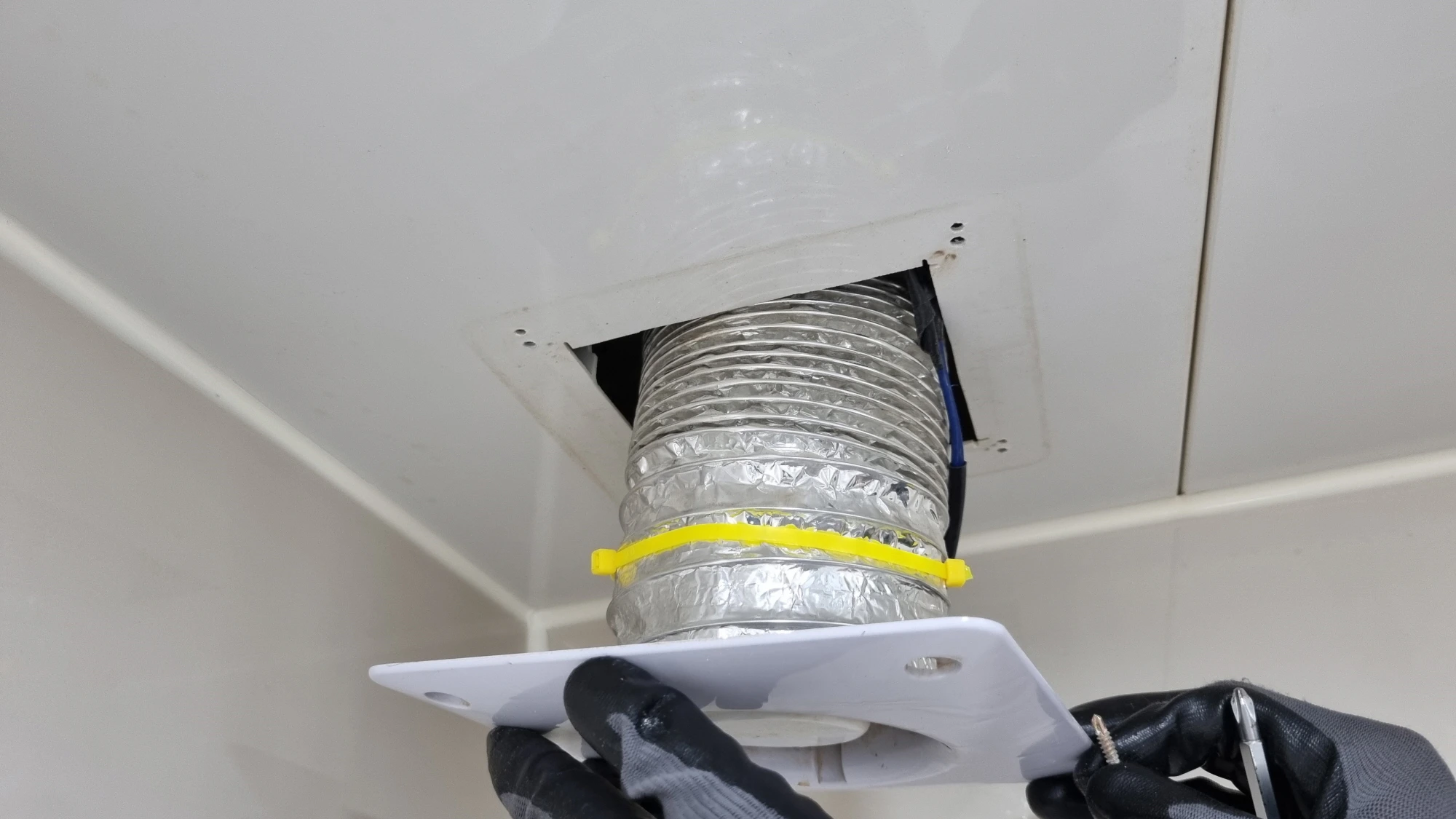

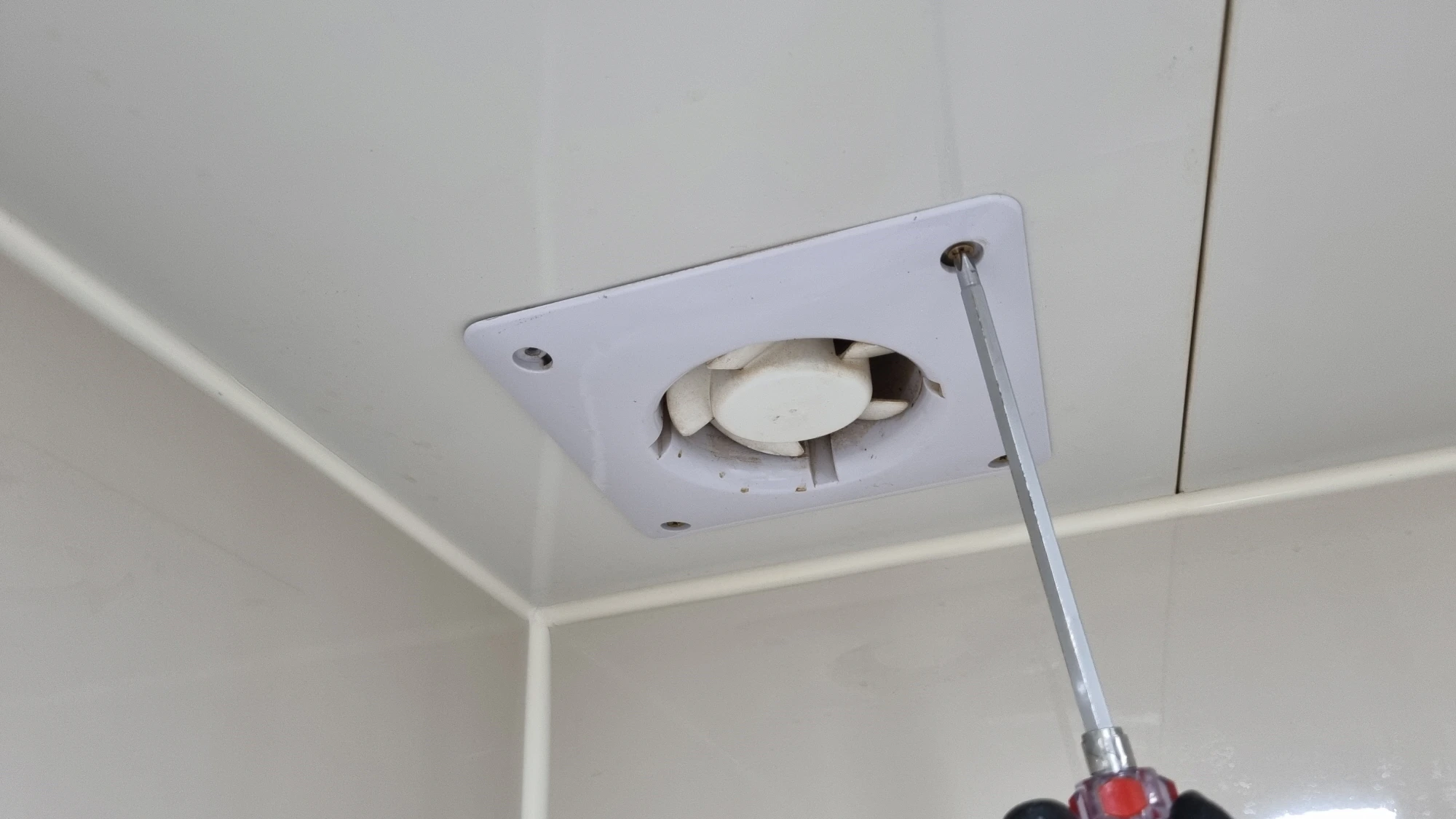

드라이버를 이용해 가운데 사진처럼 고정 볼트 네 개를 풀면 오른쪽 사진처럼 환풍기가 아래로 내려옵니다.

환풍기에는 배관이 연결되어 있고 전선도 연결되어 있습니다.

댐퍼를 연결할 때는 전원을 분리할 필요가 없기 때문에 환풍기 전원만 끄고 작업을 하면 되지만 전선을 분리해야 하는 상황이라면 누전차단기를 내리고 작업하는 것이 안전합니다.

환풍기 고정 볼트를 풀고 아래로 내릴 때 연결된 배관이 모서리나 날카로운 것에 걸려서 찢어지거나 구멍이 생기지 않도록 주의해서 아래로 내립니다.

만약 살짝 찢어지거나 작은 구멍이 생겼다면 은박 테이프 같은 걸로 꼼꼼하게 막아주면 됩니다.

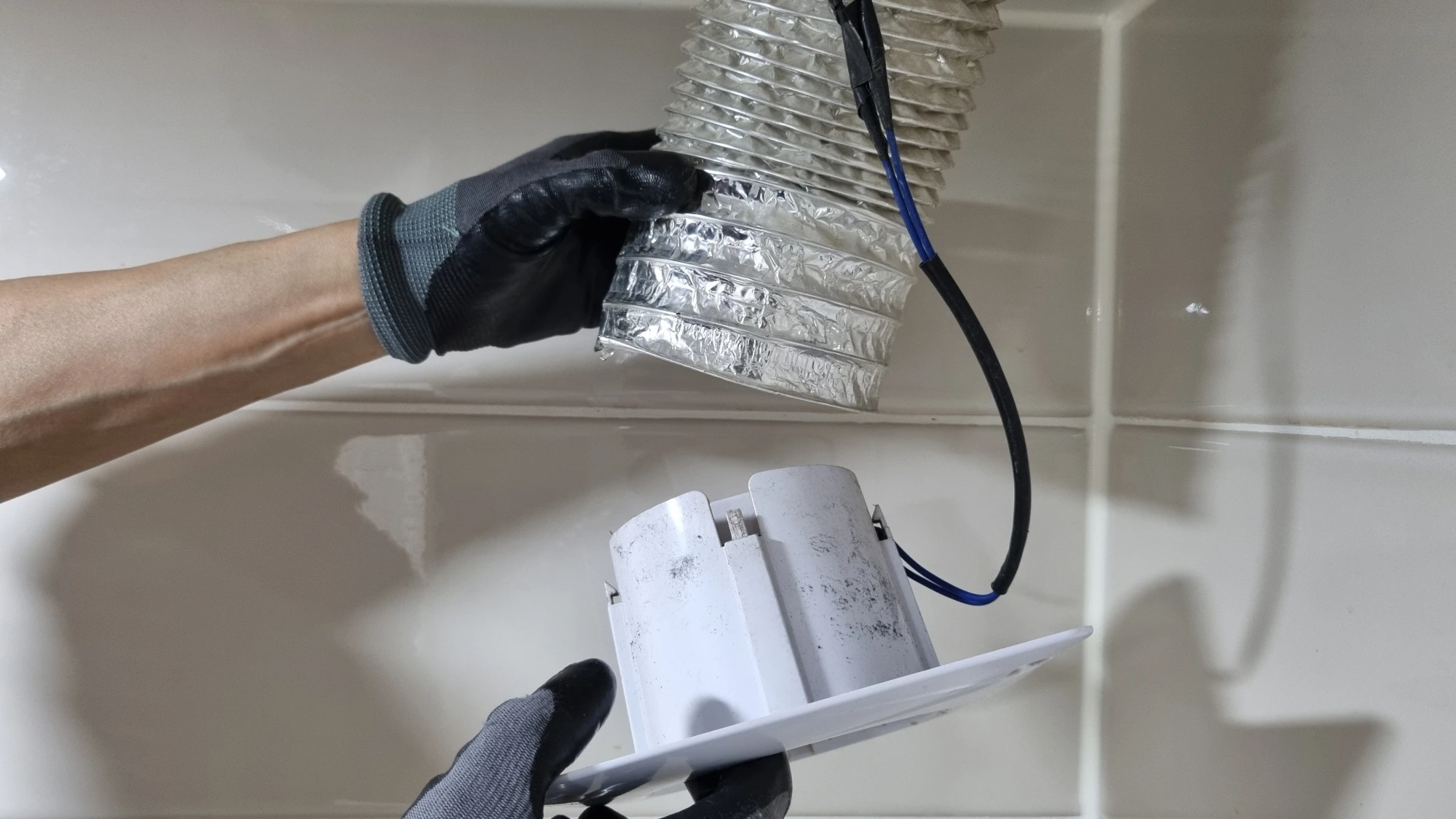

저희 환풍기에 연결된 배관은 케이블 타이로 고정되어 있었으며 케이블 타이를 자르고 위에 사진처럼 배관을 분리했습니다.

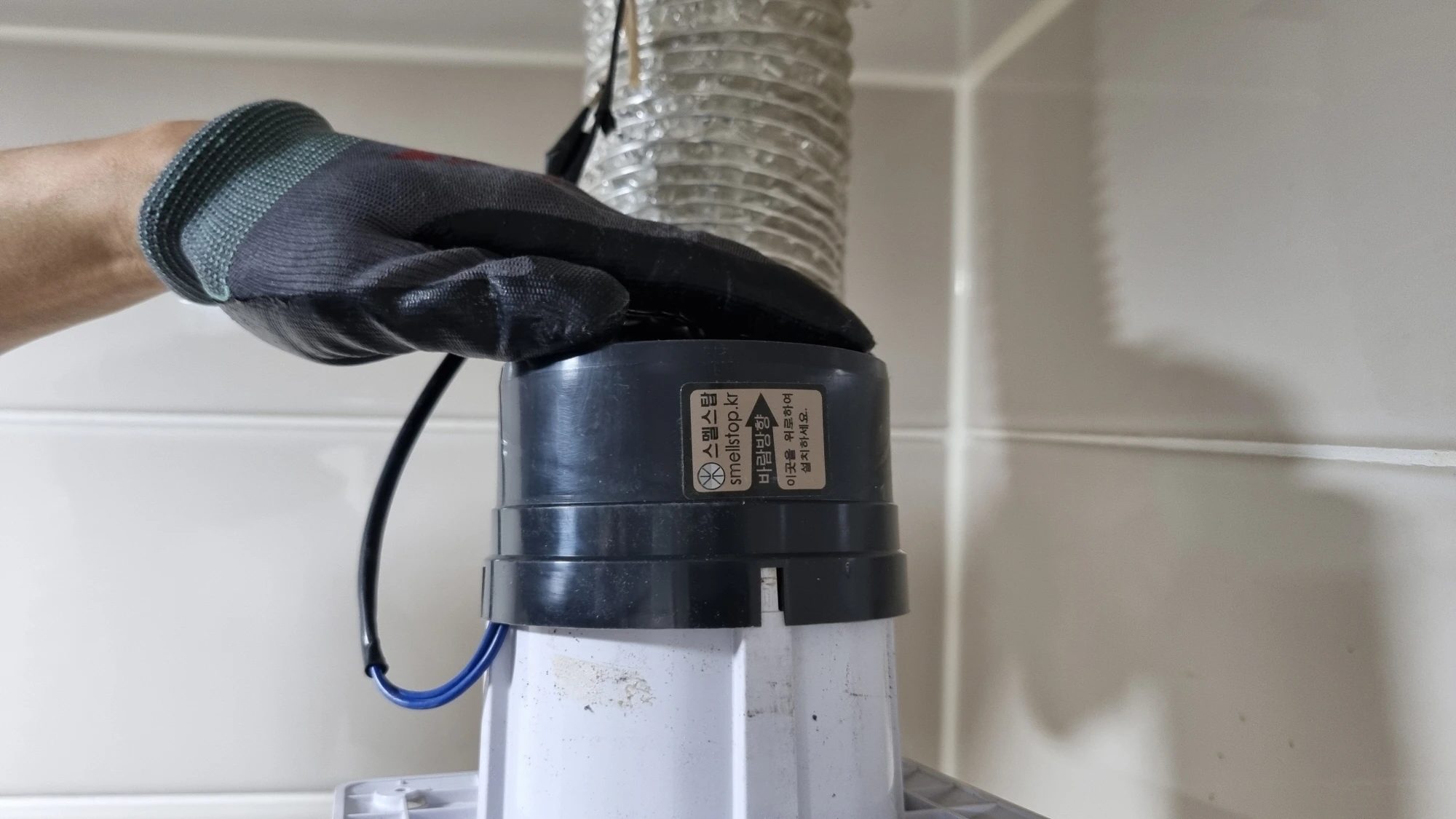

제가 설치한 환풍기 댐퍼는 왼쪽 사진처럼 바람이 흐르는 방향과 댐퍼에 표시된 화살표 방향이 일치하도록 연결해야 합니다.

저희 환풍기의 배관 연결 부위는 위에 사진처럼 네 방향으로 턱이 있어서 댐퍼가 완전히 들어가지 않는 상태이고 틈도 생겼습니다.

이대로 두면 역류 방지 기능이 많이 떨어지기 때문에 틈을 막을 수 있도록 은박테이프를 주문했습니다.

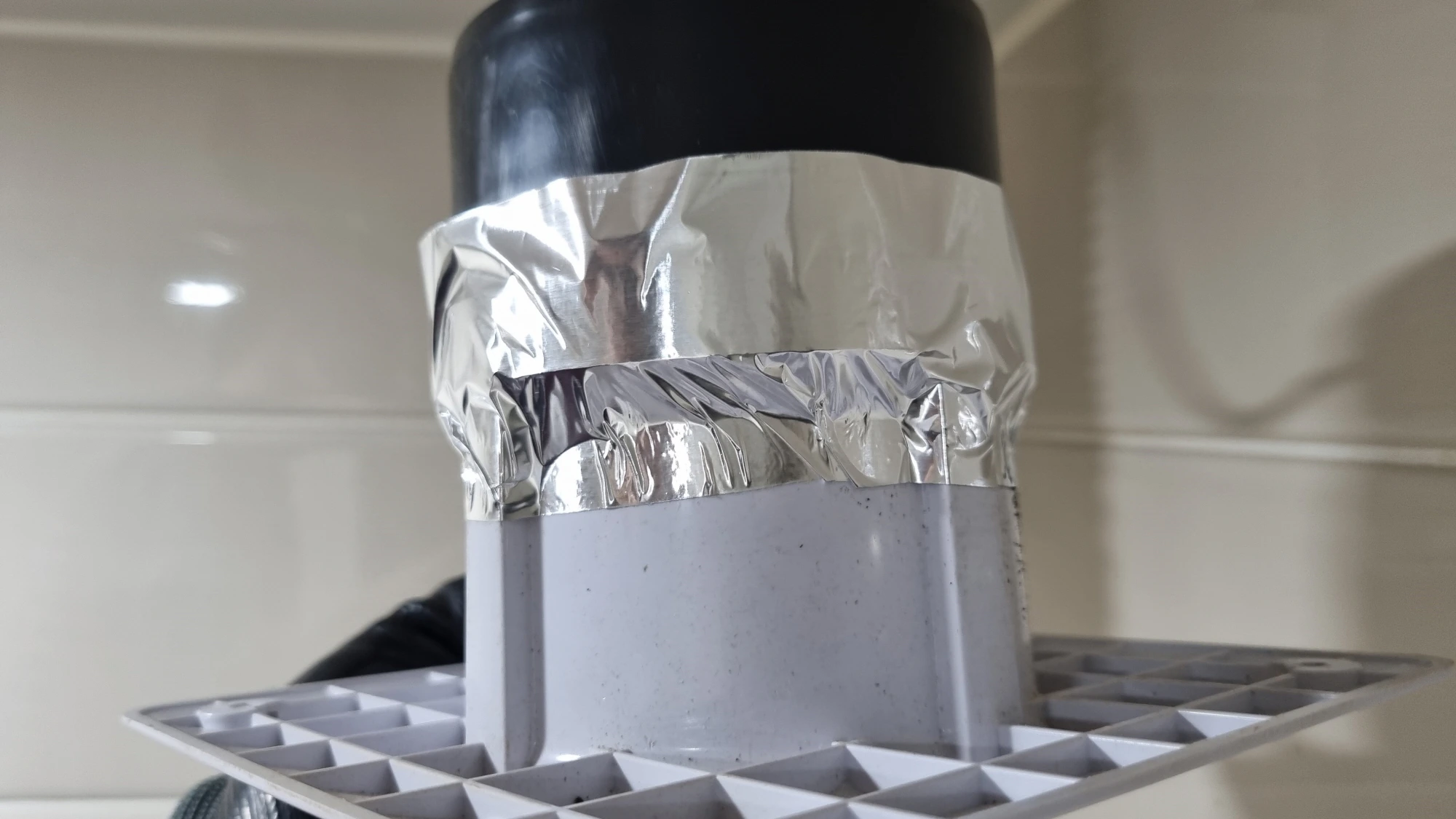

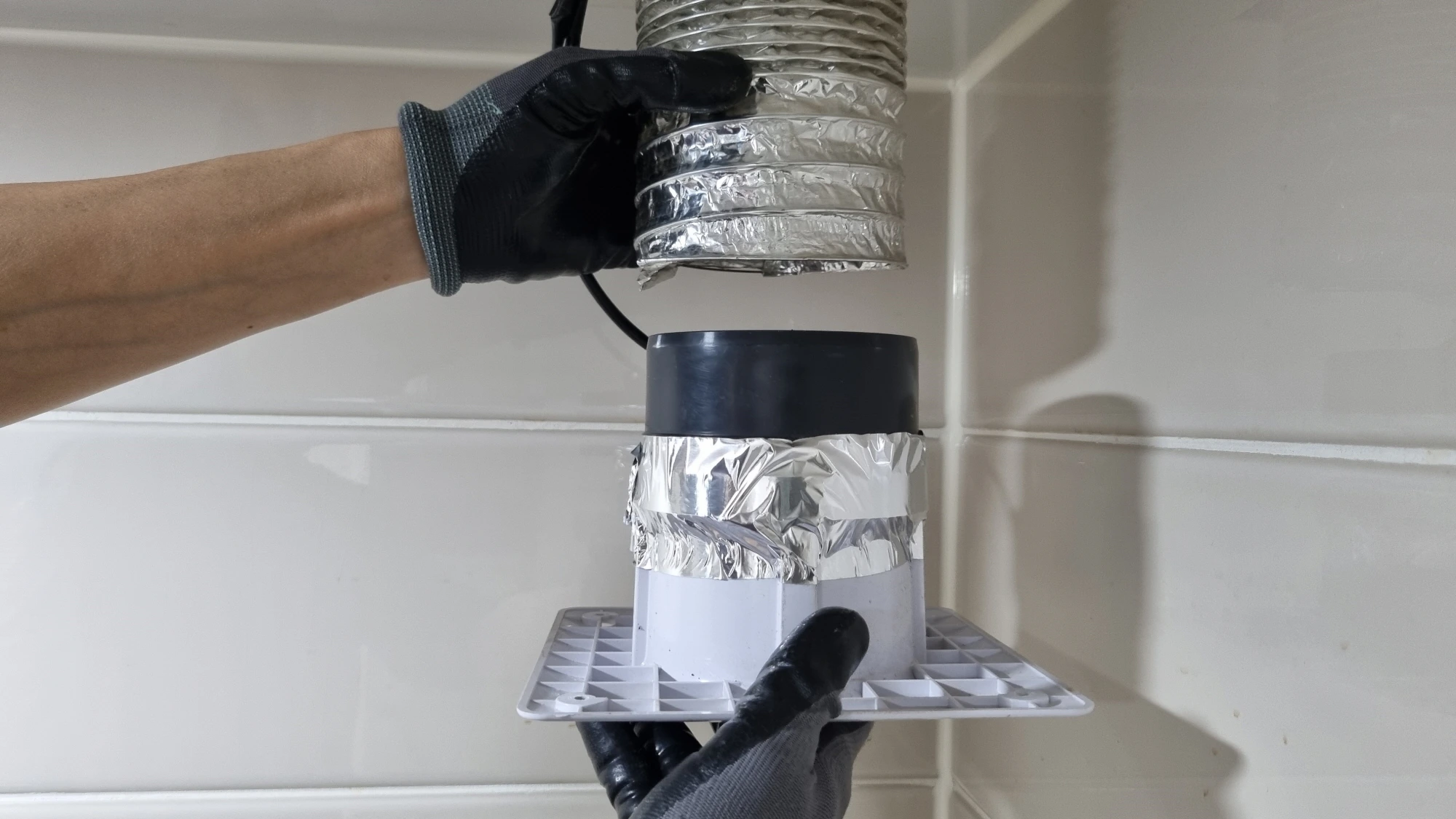

오른쪽 사진처럼 틈이나 공간이 생기지 않도록 은박테이프를 이용해 꼼꼼하게 붙였습니다.

댐퍼 반대쪽에는 천장에서 내려온 배관에 연결해야 합니다.

이때도 은박테이프를 써도 되지만 저는 케이블 타이를 이용했습니다.

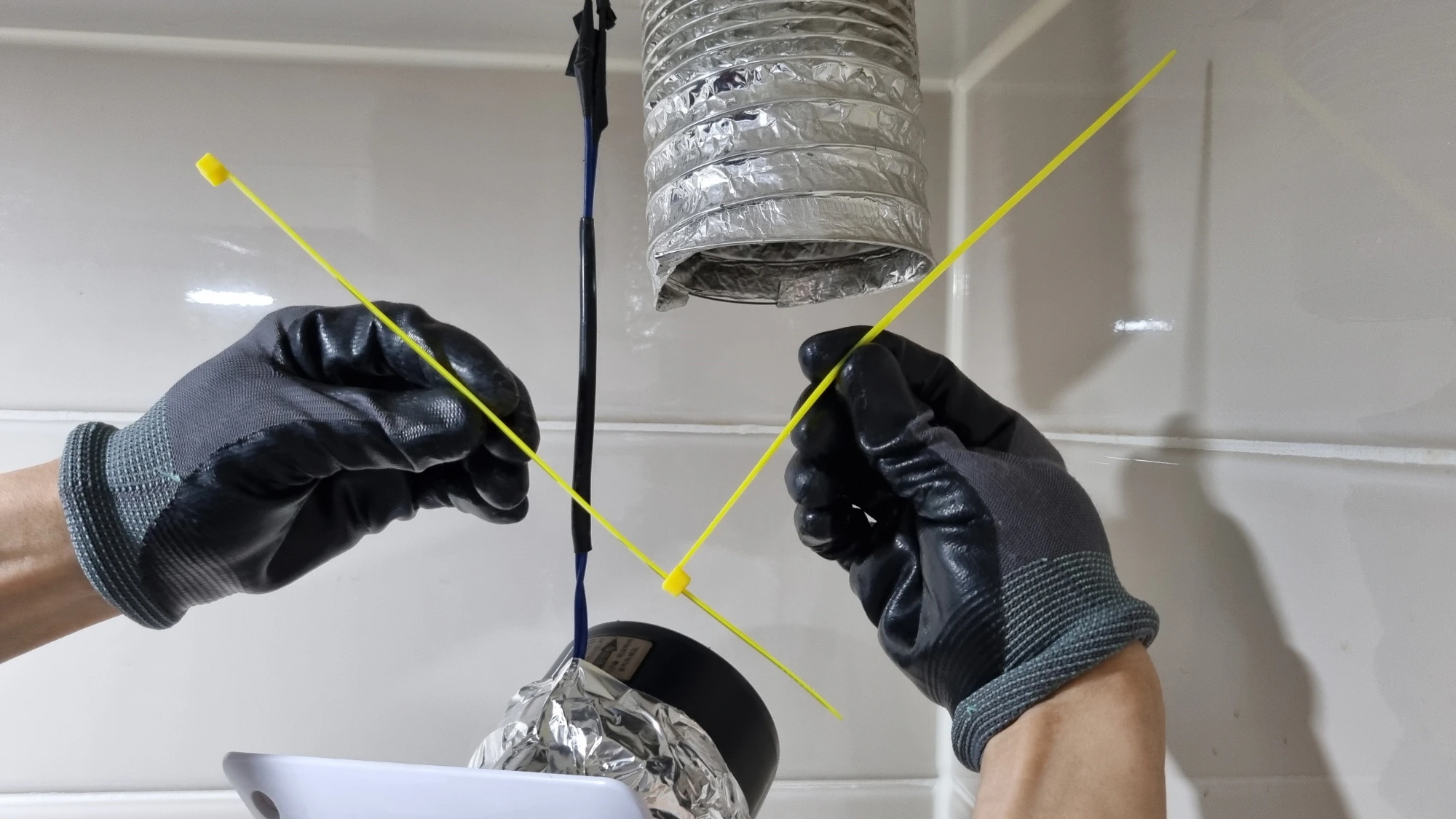

만약 길이가 충분한 케이블 타이가 없다면 왼쪽 사진처럼 두 개의 케이블타이를 연결해서 사용해도 됩니다.

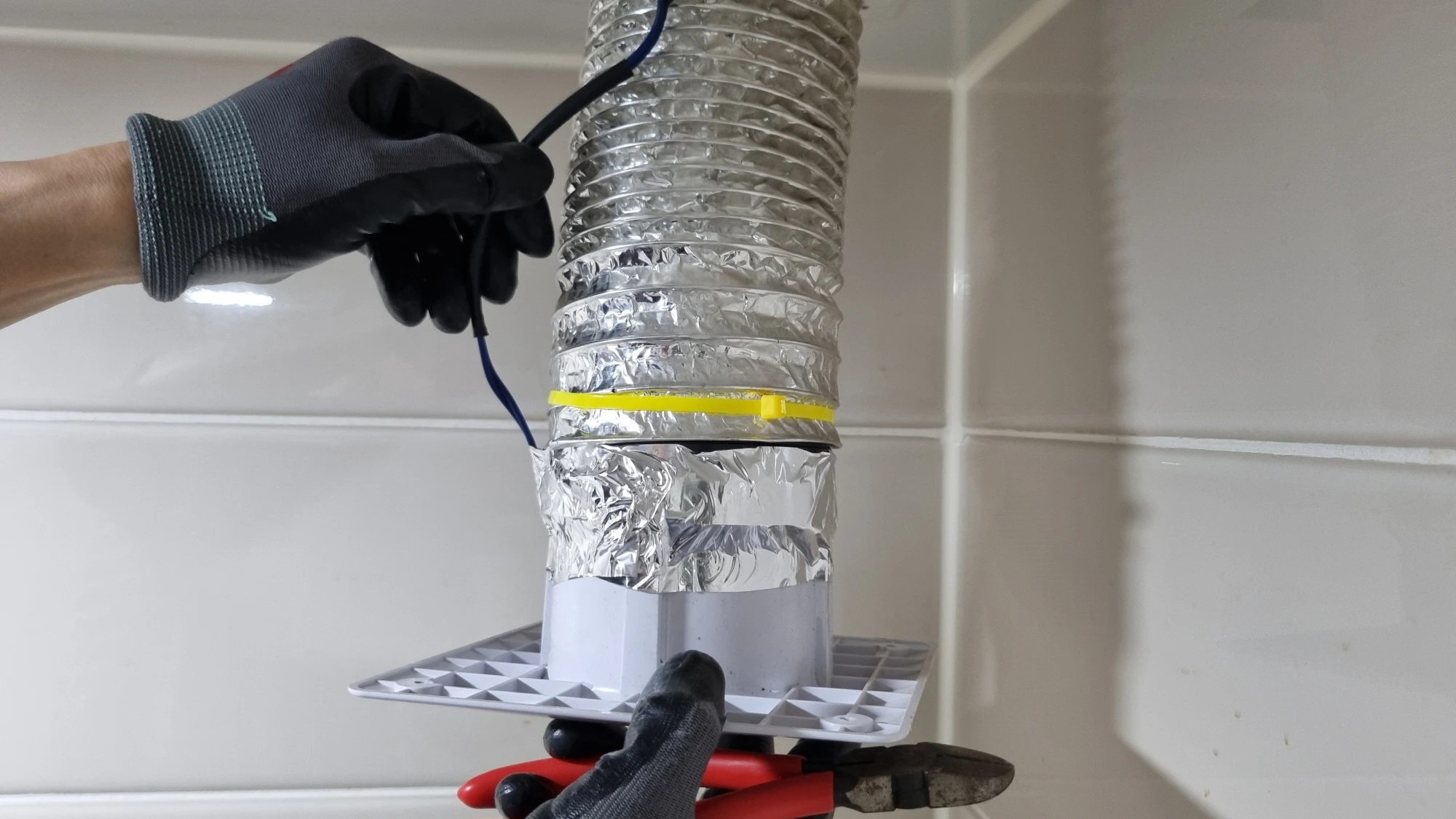

오른쪽 사진처럼 댐퍼에 배관을 연결하고 케이블 타이를 이용해 배관을 고정했습니다.

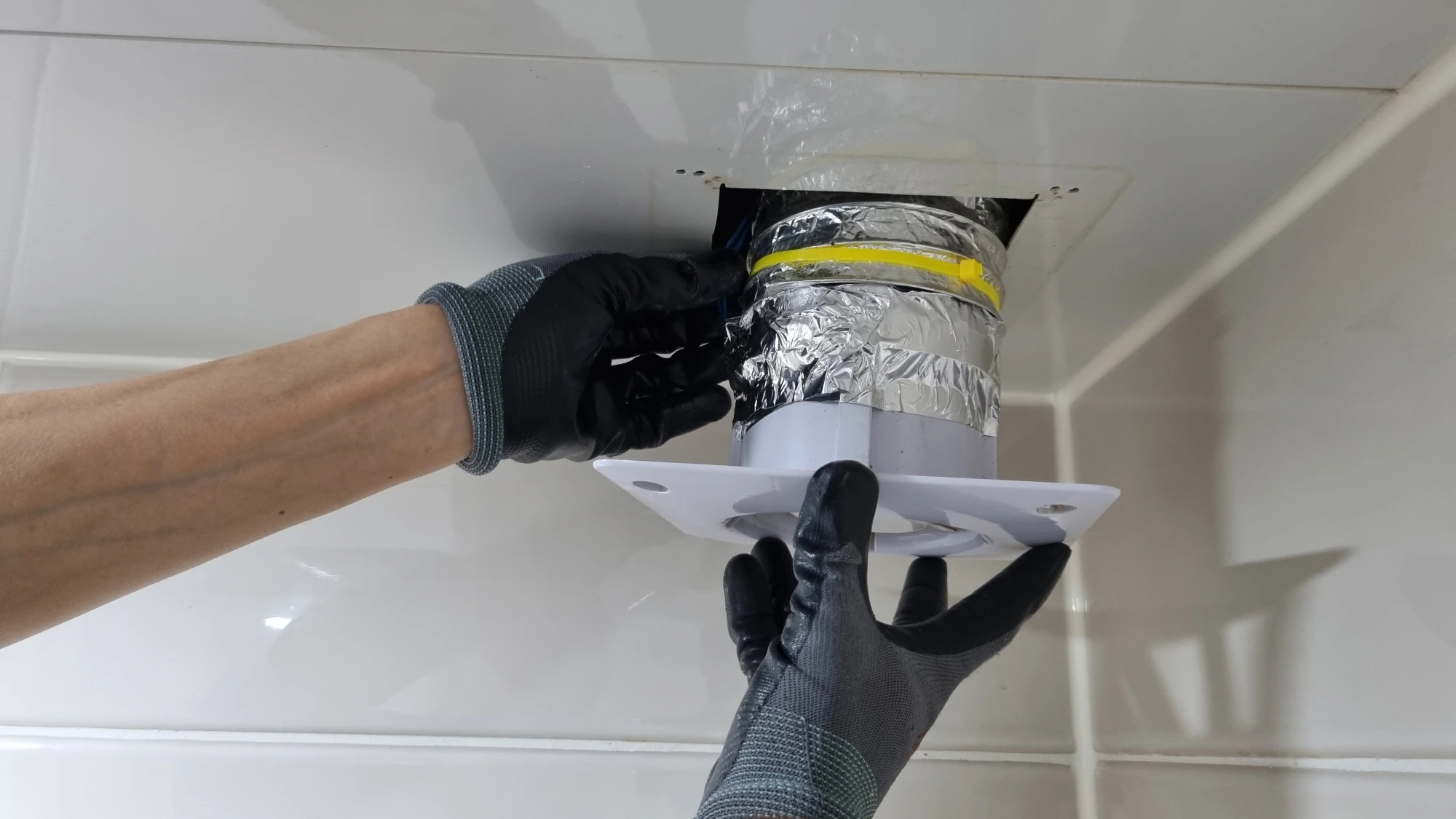

환풍기에 댐퍼와 배관을 연결한 다음 왼쪽 사진처럼 배관과 연결된 전선을 잘 정리해서 천장 위로 밀어 넣습니다.

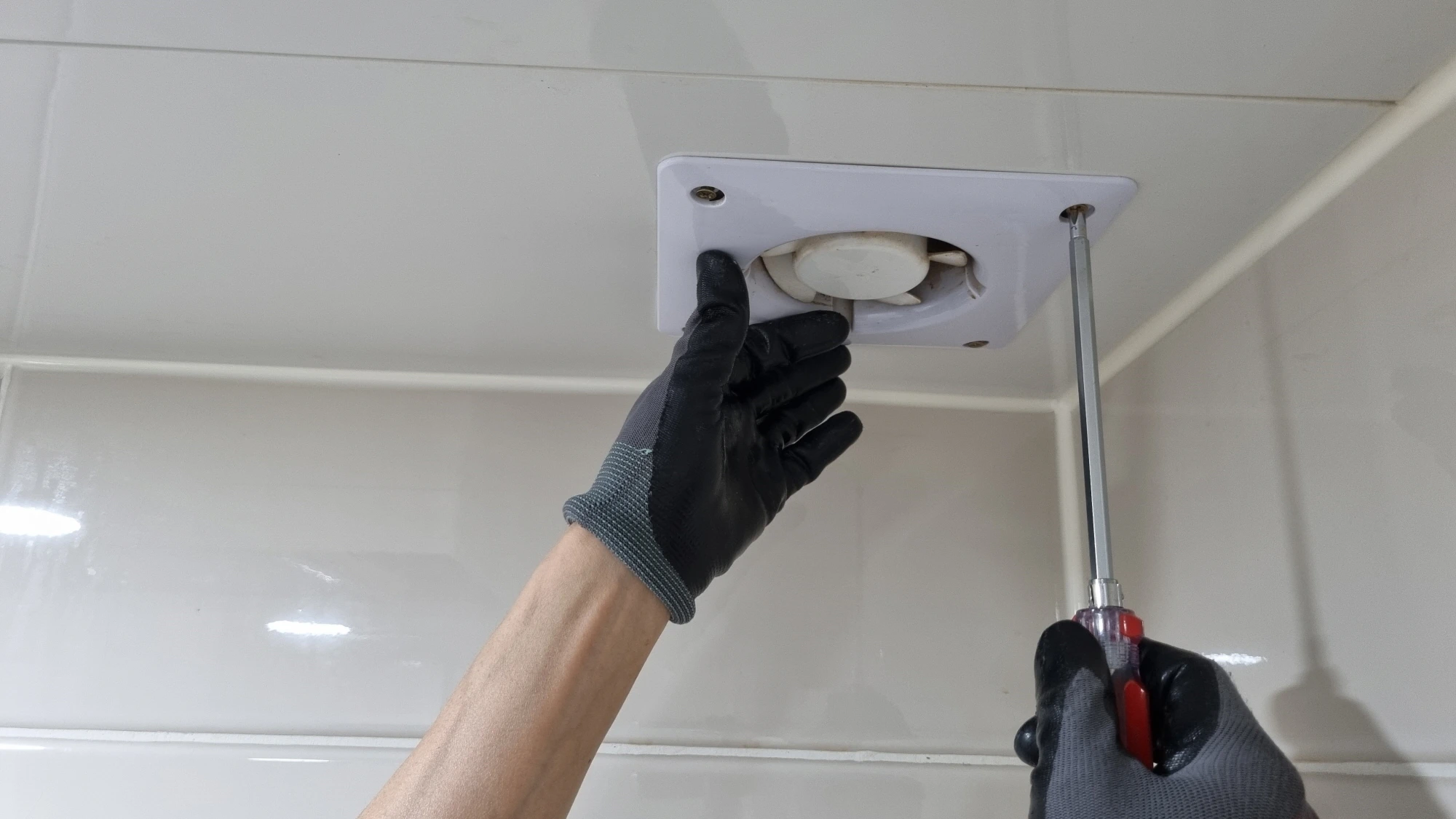

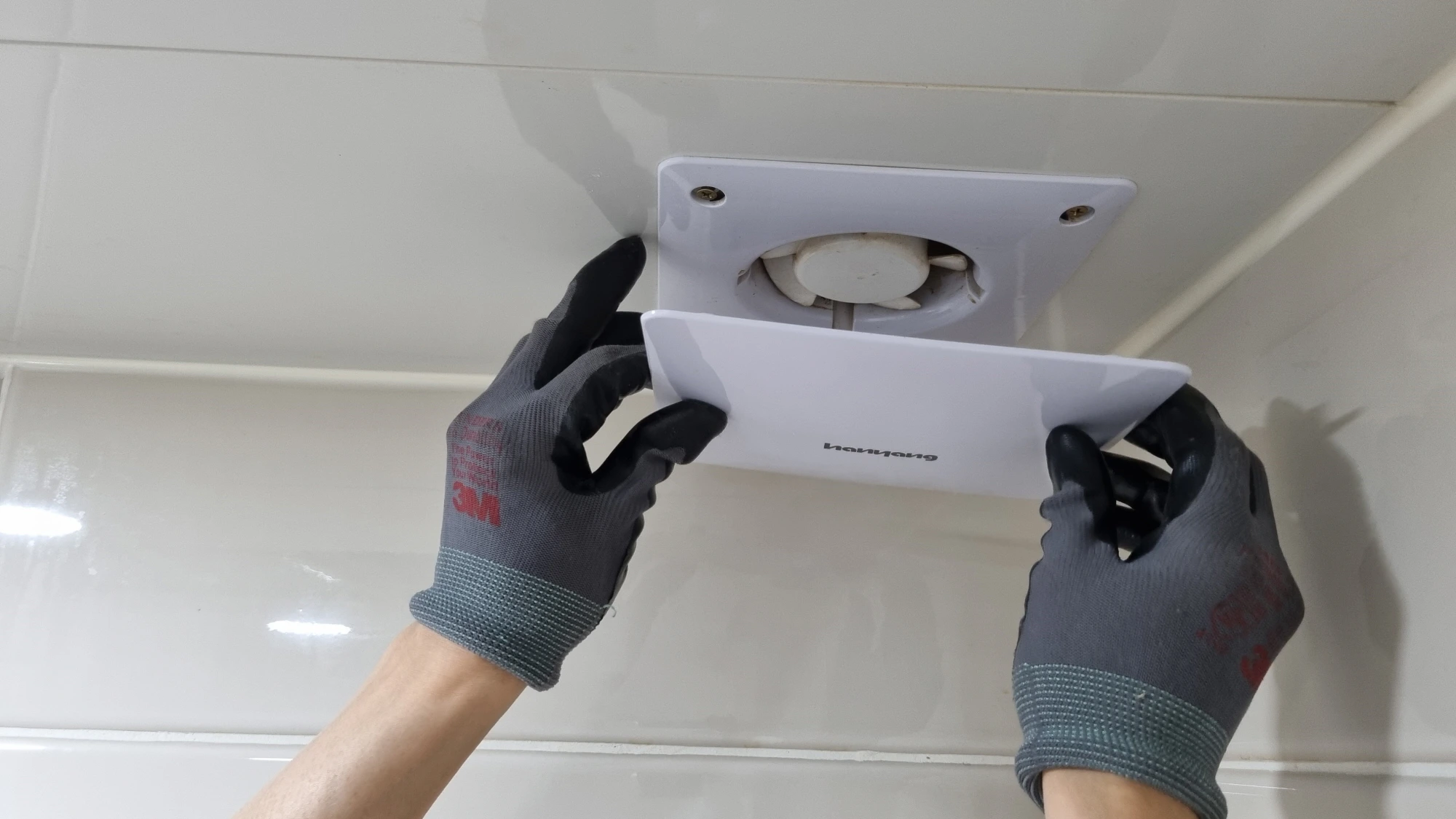

그리고 가운데 사진처럼 앞서 풀어놓은 고정볼트를 이용해 고정하고 오른쪽 사진처럼 커버를 닫으면 화장실 환풍기 댐퍼 연결 설치가 완료됩니다.

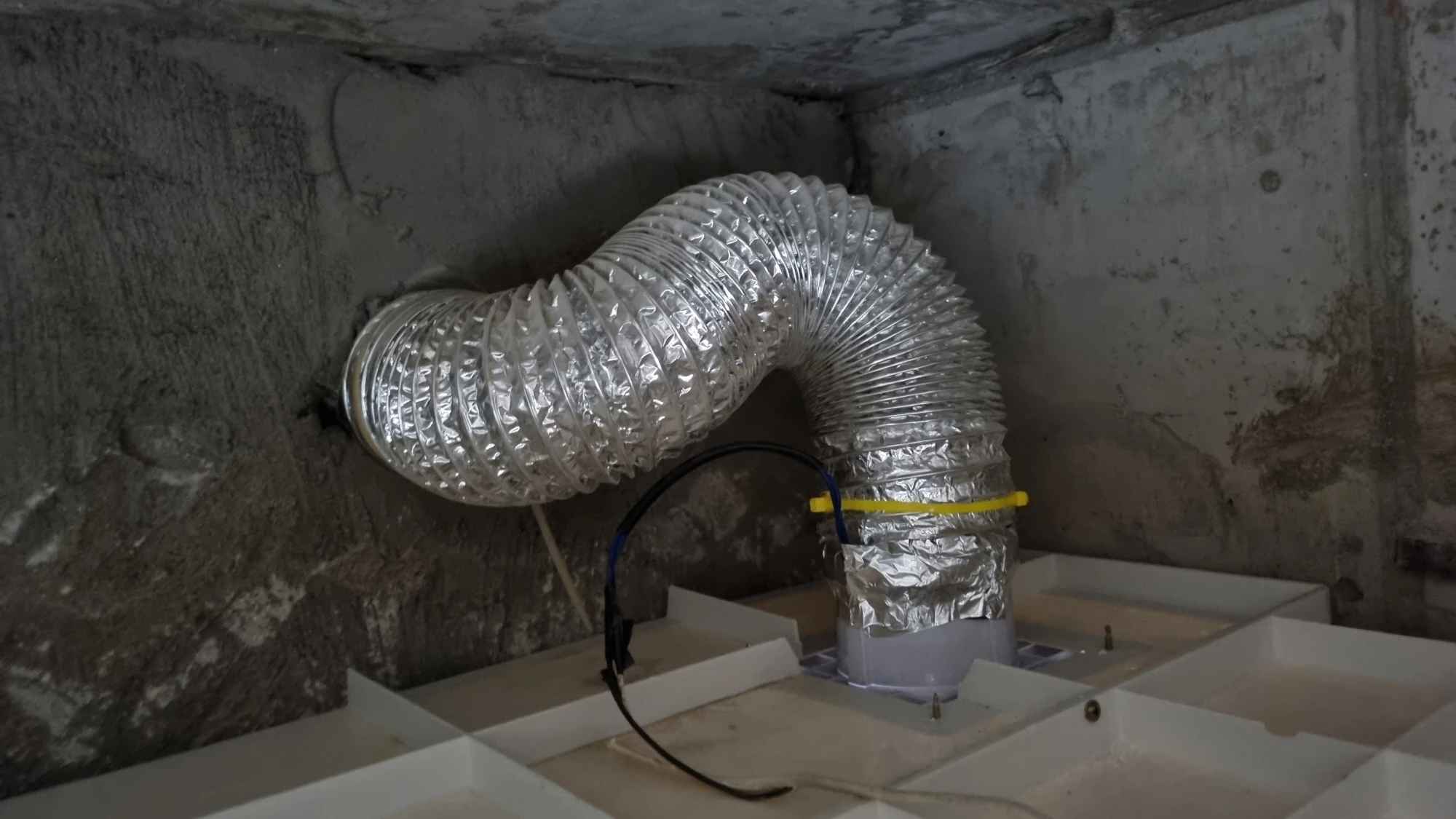

위에 사진은 화장실 환풍기에 댐퍼를 설치한 상태의 모습으로 이전보다 배관이 약간 올라와 있습니다.

댐퍼 설치 후에 환풍기 흡입력이 떨어지고 소음이 커진다는 분들도 계셨는데 제가 좀 둔해서 그런 건지 모르겠지만 흡입력도 큰 차이가 없어 보이고 소음이 커지는 증상도 느끼지 못했습니다.
