현관문 보조키 디지털 도어락 구멍 위치 설치 순서

아파트 현관문 보조키 타입 디지털 도어락 설치 순서와 구멍 타공 위치

보조키 디지털 도어락 설치 순서

1. 기존에 달려있는 보조키 잠금장치 또는 디지털 도어락을 떼어 냅니다.
2. 제품 구성품에 포함된 설치설명서 설치 자본을 현관문에 큰 구멍(지름 32mm 내외)에 맞춰 밀착시킵니다.
3. 설치설명서 설치 자본에 구멍 뚫을 위치를 현관문에 표시합니다.
4. 표시한 곳에 구멍을 뚫고 도어락을 고정할 고정판을 현관문에 고정합니다.
5. 문틀에 고정하는 부품을 고정합니다.
6. 실외 측 도어락을 현관문에 밀착시키고 구성품으로 들어있는 볼트로 고정합니다.
7. 실외 측 도어락에 연결된 잭을 실내 측 도어락에 끼웁니다.
8. 실내 측 도어락을 고정판에 밀착하고 전용 볼트로 고정합니다.
9. 건전지를 끼우지 않은 상태에서 수동으로 잠금장치 작동 상태를 확인합니다.
10. 건전지를 모두 끼우고 작동 상태를 테스트합니다.
11. 비번 또는 자석키, 태그키를 등록합니다.

보조키 방식의 디지털 도어락은 제조사 모델에 따라서 모양이 조금씩 다르기는 하지만 떼는 방법이나 설치 방법은 대체로 비슷합니다.

현관문에 이미 열쇠 방식의 보조키가 있거나 보조키 방식의 디지털 도어락이 설치되어 있다면 지름 32mm의 큰 구멍을 뚫지 않아도 되는 경우가 많고 그럴 경우에는 작업이 많이 수월해집니다.

하지만 큰 구멍이 없거나 구멍 위치가 많이 어긋난 상태라면 지름 32mm 큰 구멍을 뚫어야 하기 때문에 홀커터 같은 전용 공구가 필요하고 작업도 많이 어려워지기 때문에 직접 설치할 것인지 여부를 신중하게 판단해야 합니다.

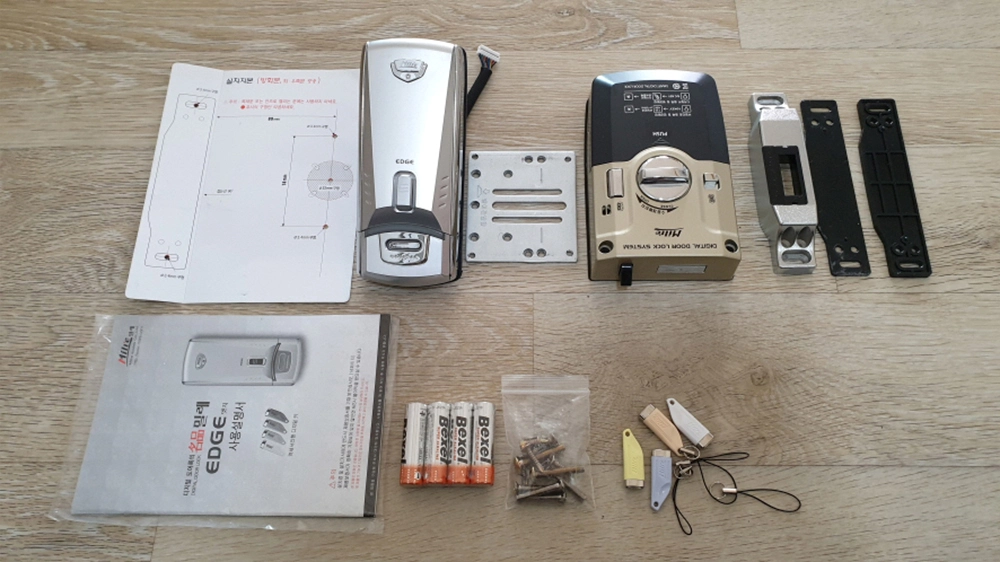

제가 설치한 디지털 도어락은 연식이 좀 오래된 밀레 MI-600D로 기존에 달려있던 보조키 도어락을 떼고 장착했습니다.

현관문 보조키 도어락 설치

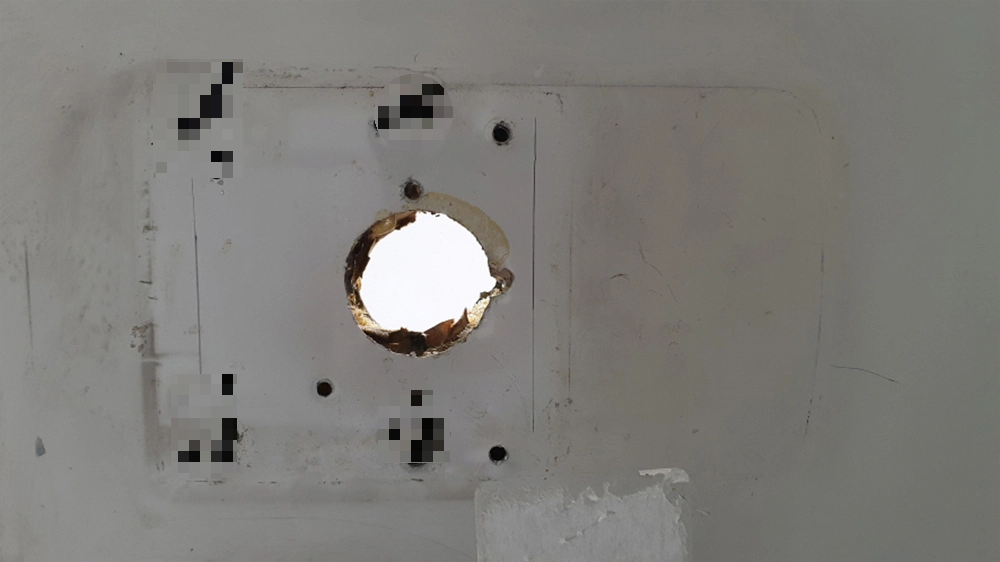

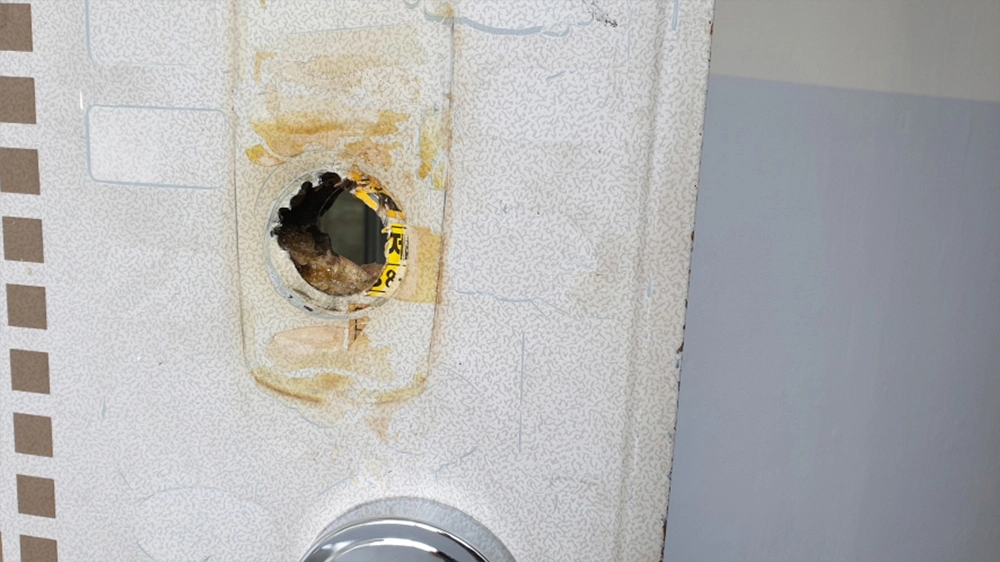

왼쪽 사진은 기존에 달려있던 보조키 도어락은 뗀 모습으로 실내에서 보이는 모든 볼트를 풀었더니 어렵지 않게 뗄 수 있었습니다.

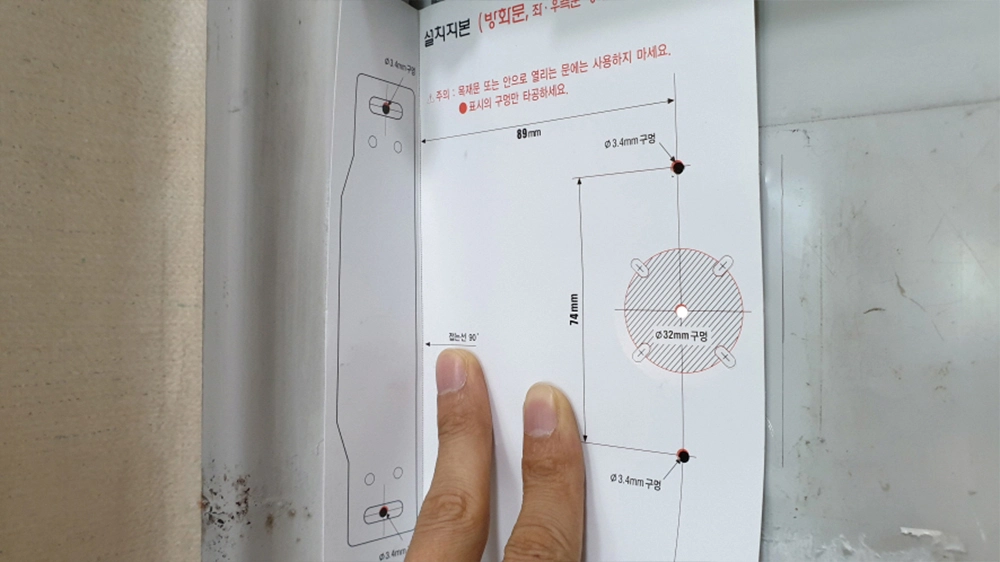

오른쪽 사진은 새로 설치할 도어락 설치 자본을 밀착시킨 모습입니다.

다행히 지름 32mm 큰 구멍의 위치가 딱 맞아서 고정 볼트 구멍만 뚫어야 하는 상태입니다.

참고로 32mm 구멍이 설치 자본과 정확히 맞지 않고 좌우로 약 1~2cm 정도 차이가 있는 경우에도 설치가 가능했습니다.

관련 내용은 고정판을 고정한 후에 조금 더 자세히 설명드리겠습니다.

설치설명서에는 지름 32mm로 구멍을 뚫으라고 되어 있는데 지름 31~34mm 정도까지는 설치가 가능했습니다.

큰 구멍 외에 현관문에 두 개, 문틀에 두 개 볼트 구멍을 표시하고 설치 자본을 떼어 냈습니다.

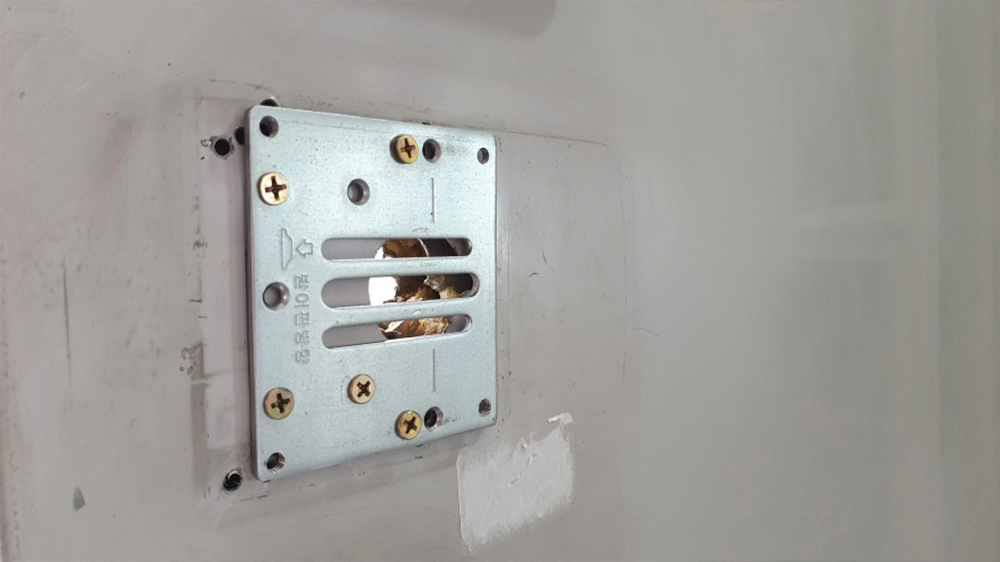

위에 사진은 도어락 설치 고정판을 설치한 모습으로 왼쪽 "받이판 방향"이라고 표시된 곳이 문틀 쪽을 향하도록 방향을 맞춰 고정해야 합니다.

아파트 방화문 현관문은 철문으로 되어 있어서 구멍을 뚫는 것이 생각보다 힘이 들기 때문에 드릴을 사용합니다.

현관문 볼트 구멍 뚫는 팁

콘크리트 못을 준비한 다음 펜치로 콘크리트 못을 단단히 잡고 볼트 구멍 위치에 정확히 댄 다음 망치로 강하게 쳐서 홈을 만들면 드릴로 구멍을 뚫을 때 드릴 비트 끝이 이리저리 움직이는 것을 예방할 수 있고 구멍을 뚫는 것도 조금 수월해집니다.

현관문에 고정판을 고정할 때는 설치자본을 대고 표시한 두 개 외에 두 개를 구멍을 더 뚫어서 최소 4개 이상의 볼트로 고정합니다.

이때 실내 측 도어락을 고정할 때 사용하는 구멍은 피해서 고정합니다.

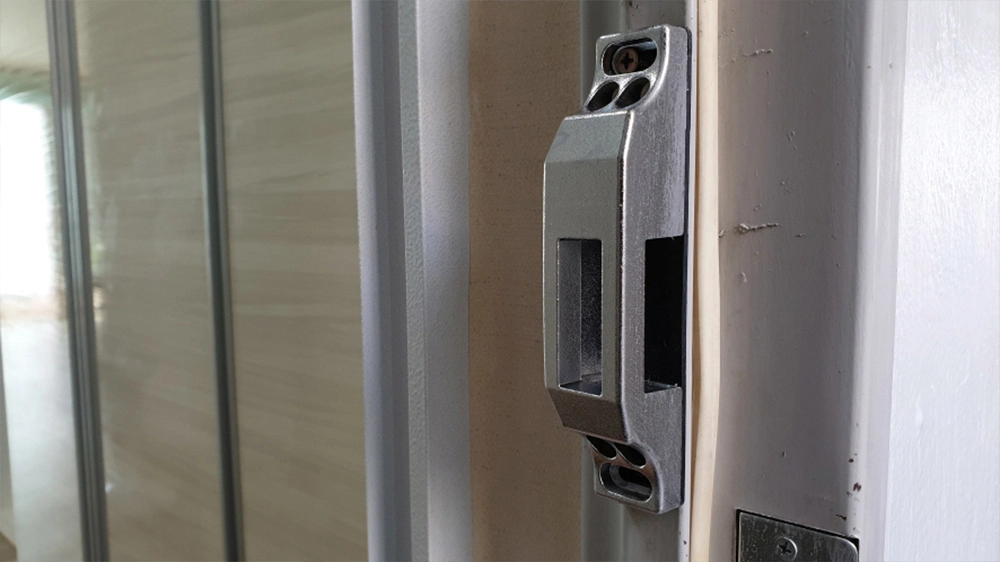

설치자본을 대고 문틀에 표시한 곳에 볼트 구멍을 뚫고 위에 사진처럼 문틀 고정 부품(받이판)을 고정합니다.

받이판은 힘을 많이 받는 부품이기 때문에 위아래 각각 구멍을 하나씩 더 뚫어서 네 개 이상의 볼트로 고정하는 것이 안전합니다.

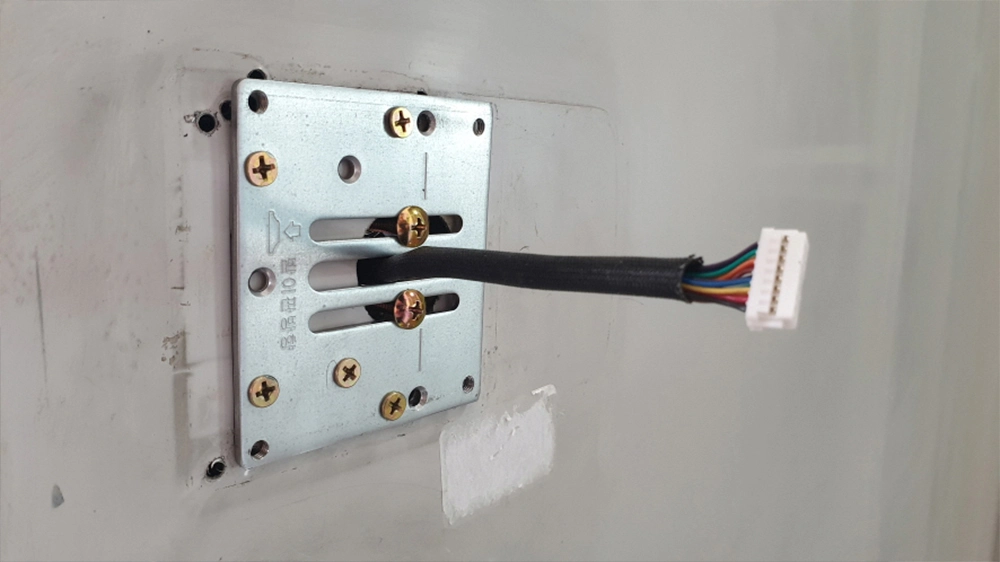

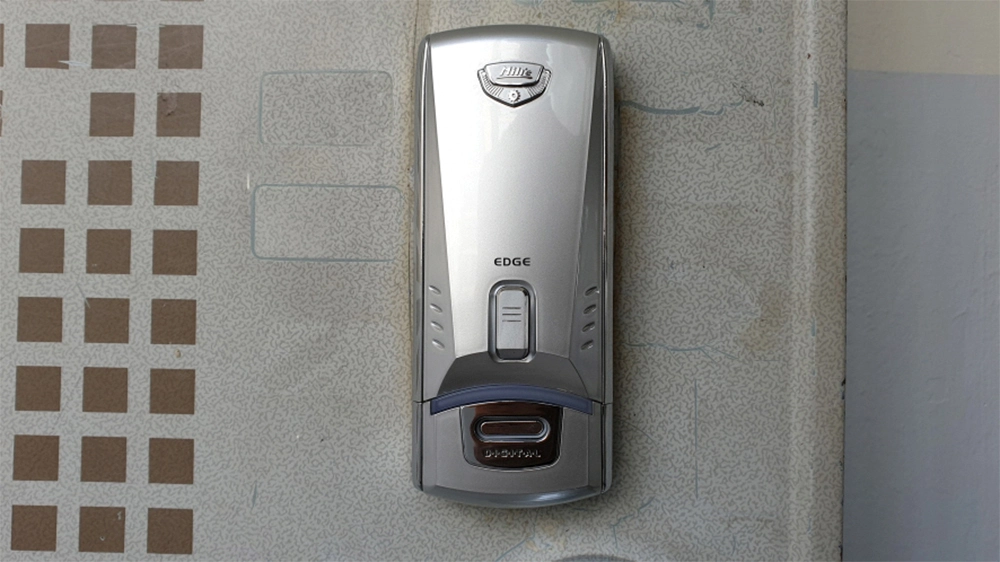

가운데 사진처럼 실외 도어락의 수평을 잘 맞춰 현관문에 밀착시키고 오른쪽 사진처럼 케이블을 안쪽으로 밀어 넣은 다음 구성품 볼트 두 개를 이용해 고정합니다.

이때 볼트를 너무 강하게 조이면 도어락 작동이 뻑뻑하거나 오작동의 문제가 생길 수 있기 때문에 너무 강한 힘으로 조이지 않도록 주의합니다.

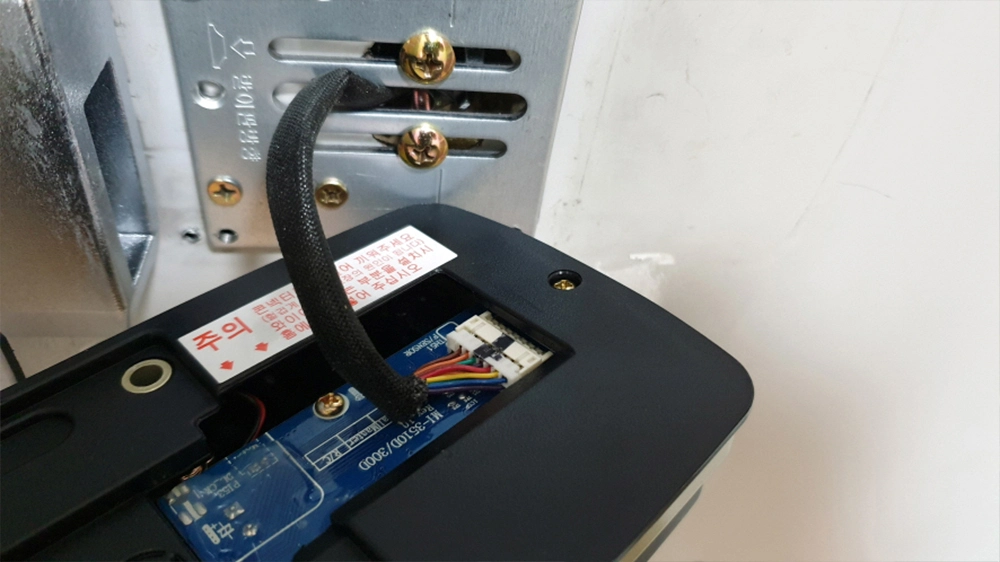

실외도어락에 연결된 잭을 실내도어락 기판에 끼웁니다.

이때 잭과 소켓에 표시된 그림이나 모양을 잘 맞춰서 끼웁니다.

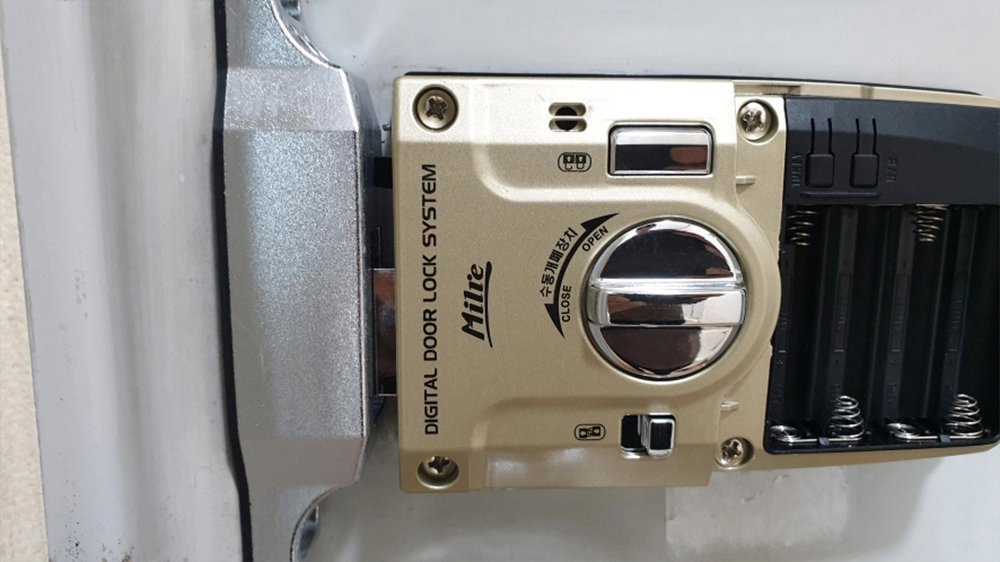

케이블을 연결한 다음 실내도어락을 고정판에 밀착시키고 위아래 두 개씩 네 개의 전용 볼트를 이용해 고정합니다.

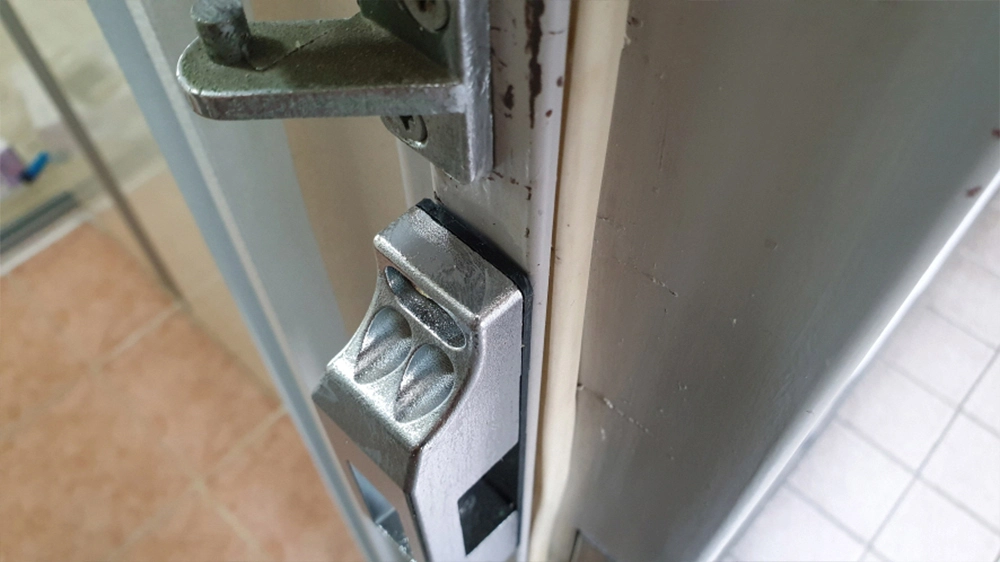

• 실내도어락을 고정한 다음 문을 닫았을 때 문틀 부품과 간격을 확인하고 문틀 부품과 실내도어락 사이 간격이 너무 멀다면 문틀 부품을 떼서 제품 구성품에 포함된 플라스틱 판을 덧댄 다음 문틀 부품을 다시 고정하는 방식으로 간격을 조정합니다.

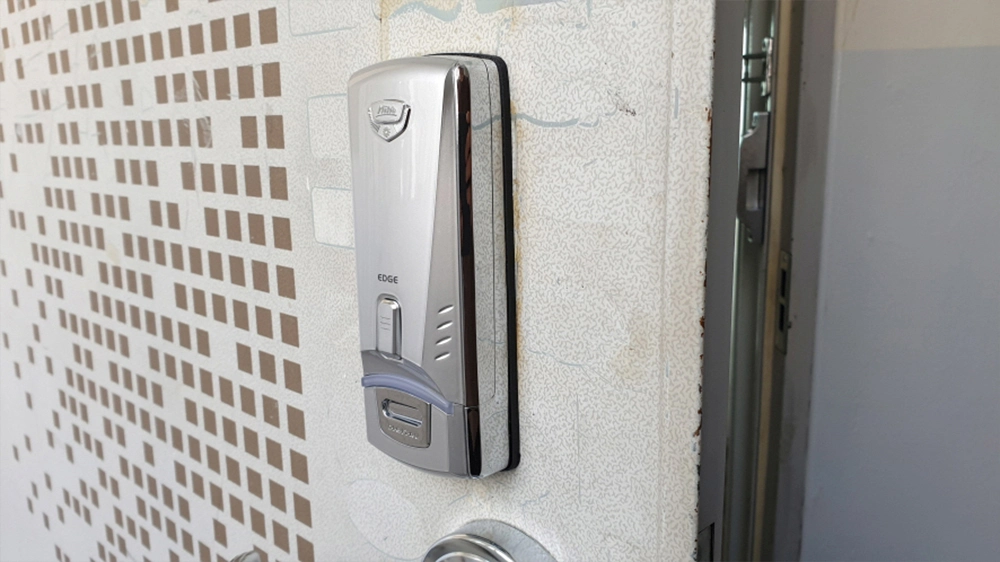

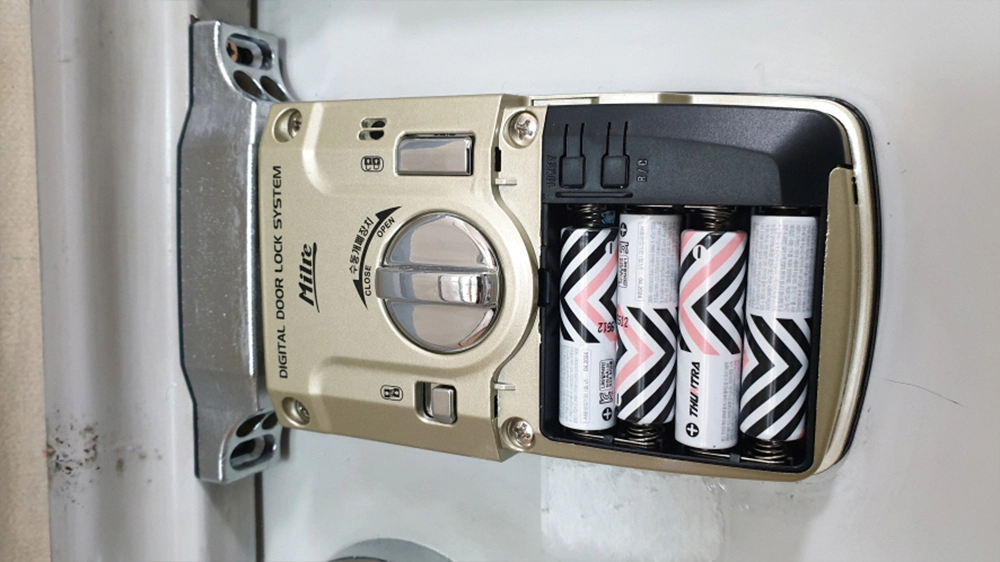

실내도어락에 건전지를 모두 끼우고 설명서를 참고하여 비밀 번호 및 자석키, 태그키를 등록하면 보조키 디지털 도어락 설치가 완료됩니다.

주의 : 도어락 비번 설정 및 자석키, 태그키 등록은 반드시 문을 열어놓은 상태에서 저장 등록하고 테스트를 통해 정상적으로 등록 저장 된 것을 확인한 후에 문을 닫습니다.
