전기 콘센트 리드선 만들기 멀티탭 연장선

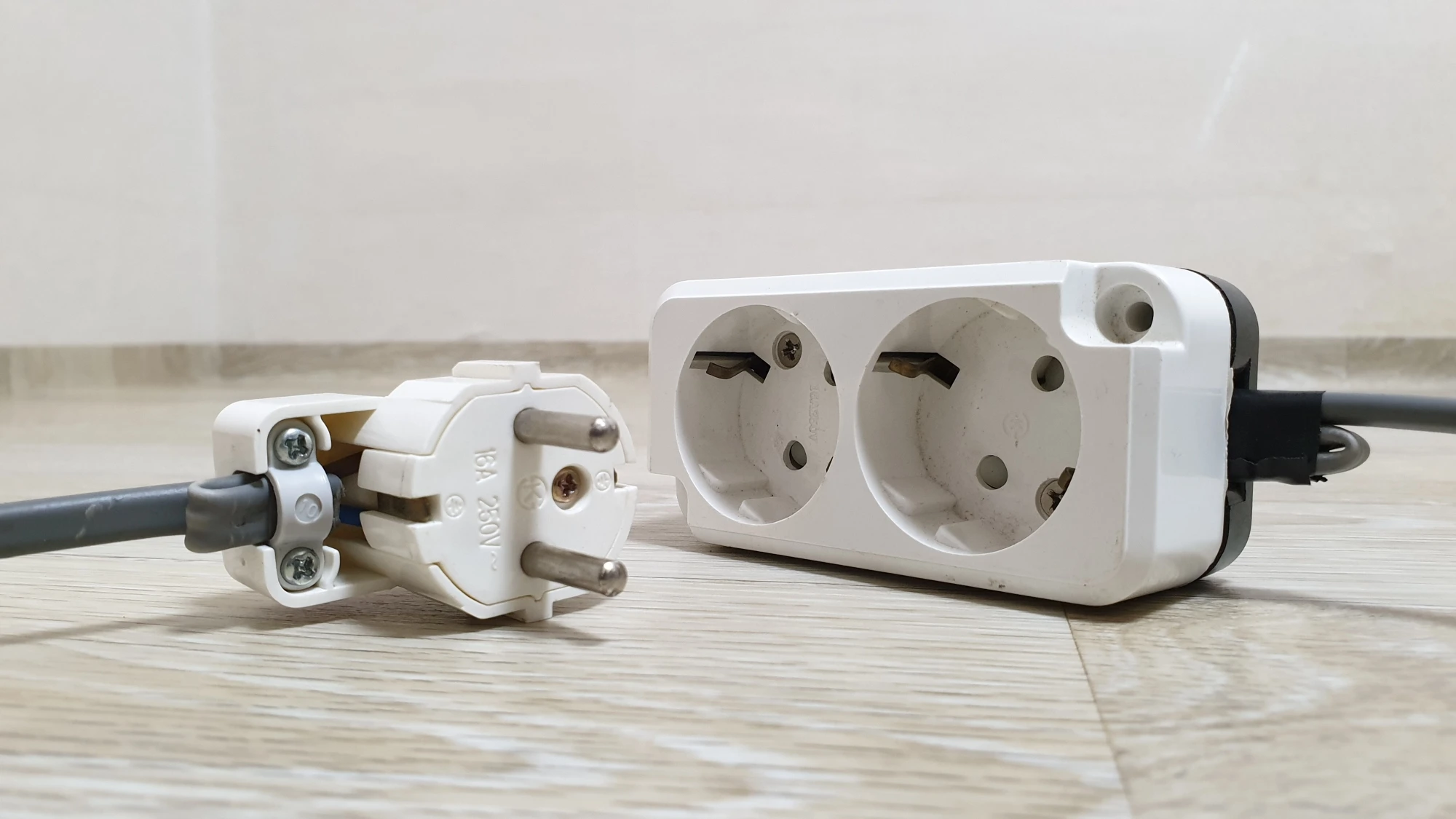

전선 양쪽에 콘센트와 플러그를 연결한 전기 콘센트 리드선 연장선 만들기

전선 양쪽 끝에 콘센트와 플러그를 연결하여 만드는 리드선 연장선을 만들어 봤습니다.

집에 쓰지 않는 전선이나 콘센트 플러그만 있으면 간단하게 만들 수 있습니다.

하지만 전기 콘센트 리드선 만들기를 할 때 연결해서 사용할 전기 제품의 전기 사용량을 고려하여 적합한 용량과 규격의 전선, 플러그, 콘센트를 준비해야 합니다.

특히 고용량 전기난로 또는 에어컨, 전기 히터, 쿡탑 등 전기 사용량이 많은 고용량 제품을 사용할 때는 리드선을 만들어서 사용하기보다는 벽면에 매립되어 있는 콘센트에 직접 꽂아서 사용하는 것이 안전합니다.

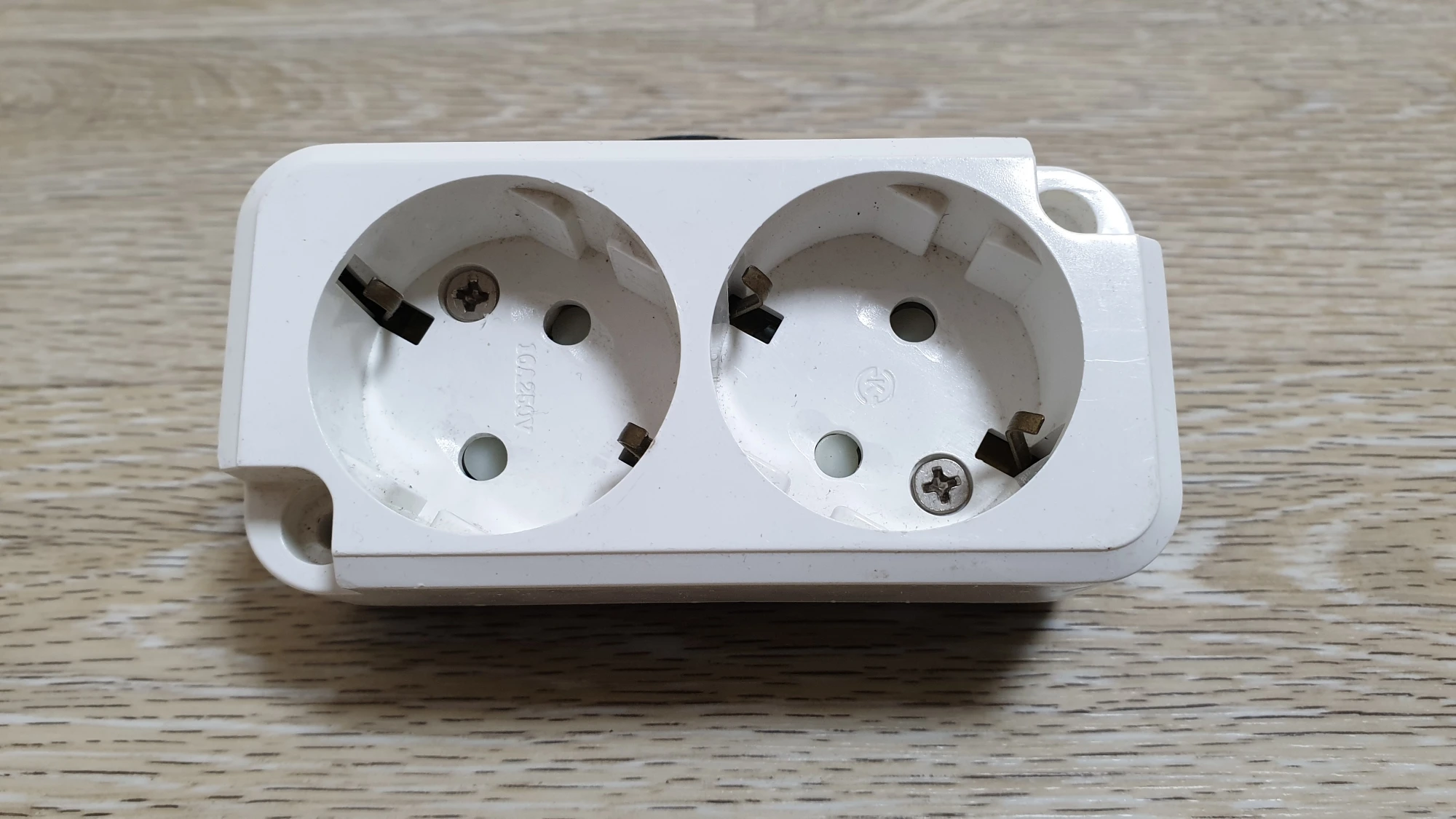

콘센트 제품마다 조금씩 다르지만 제가 사용한 2구 콘센트는 커버 안쪽에 두 개의 볼트가 있고 그 볼트를 모두 풀면 가운데 사진처럼 열립니다.

콘센트 커버를 열면 가운데 사진처럼 전선 연결 단자가 나오는데 위아래 노란색 볼트는 전기가 들어오는 전선을 연결하는 곳이고 가운데 회색 볼트는 접지 전선을 연결하는 곳입니다.

전원은 두 가닥으로 되어 있는 것과 접지전선까지 세 가닥이 들어있는 것이 있습니다.

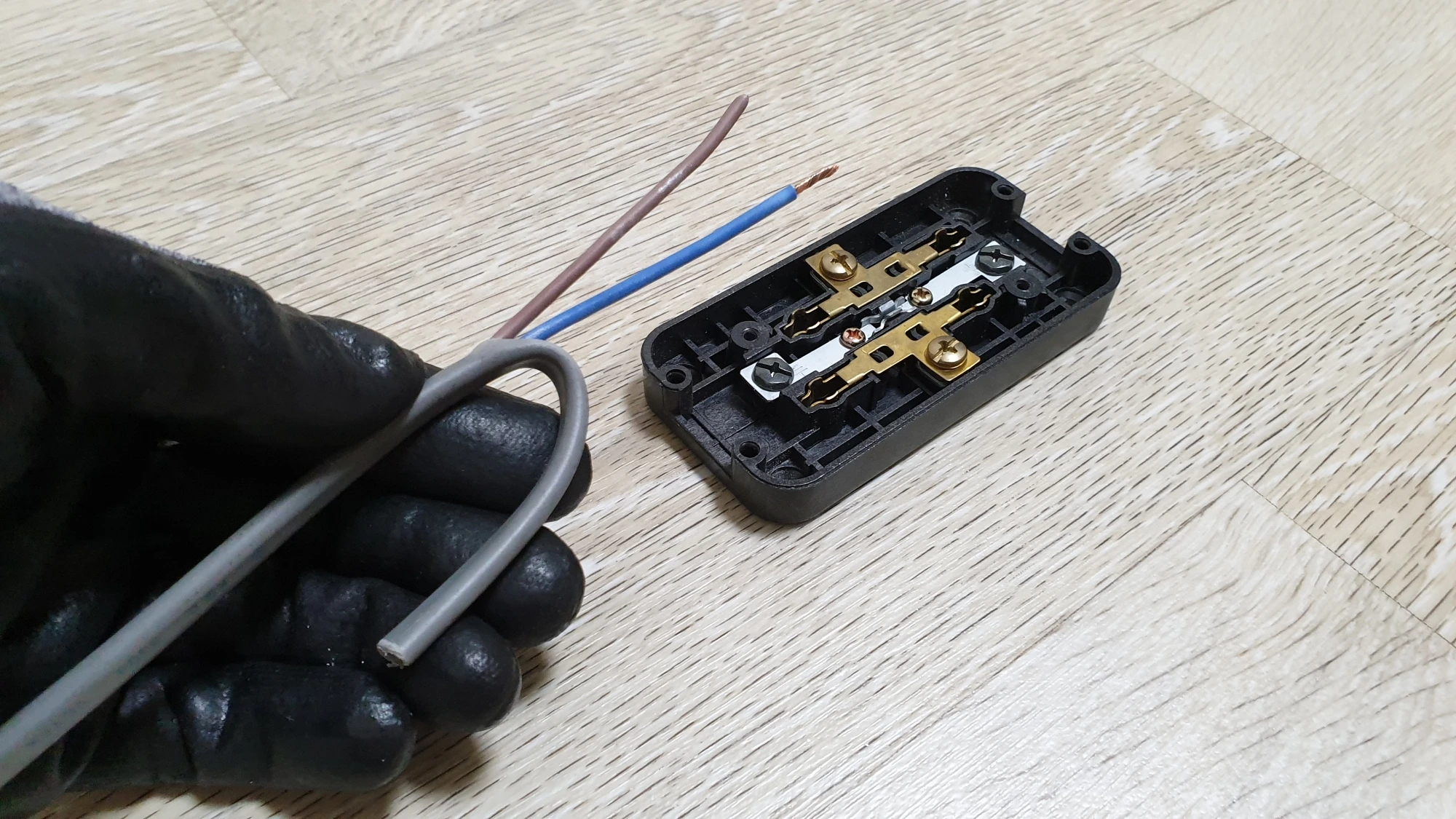

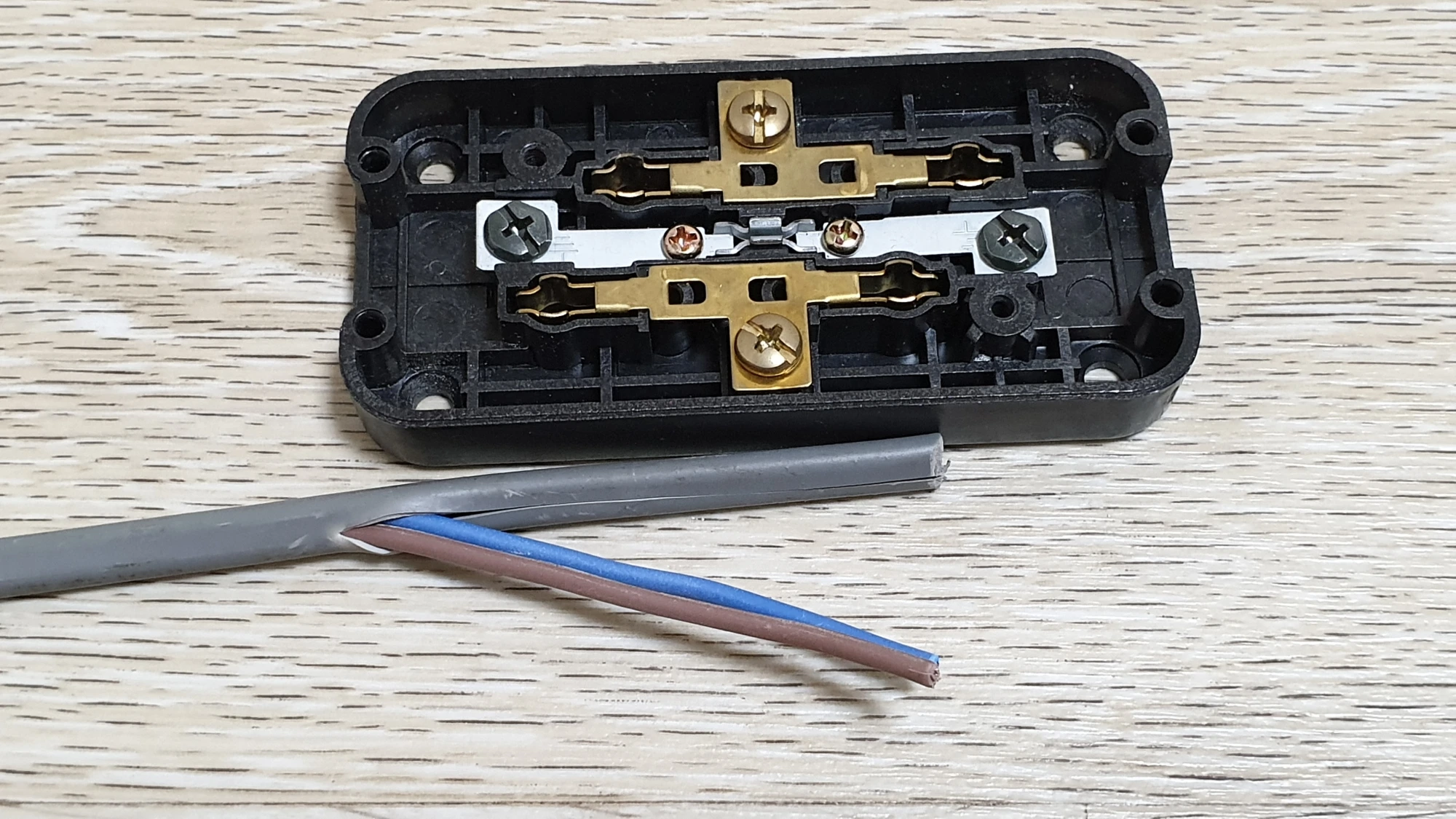

제가 사용한 전선은 하나의 피복으로 두 개의 전선이 쌓여 있기 때문에 오른쪽 사진처럼 안쪽 단자까지의 거리만큼 겉에 피복을 벗겼습니다.

저는 칼날로 칼집을 내고 겉에 피복을 벗겨내는데 칼을 사용할 때 날이 너무 깊이 들어가면 안족 전선의 피복가지 손상 시킬 수 있으니 주의해야 합니다.

왼쪽 사진처럼 전선 끝에 피복을 1cm 정도 벗겨냅니다.

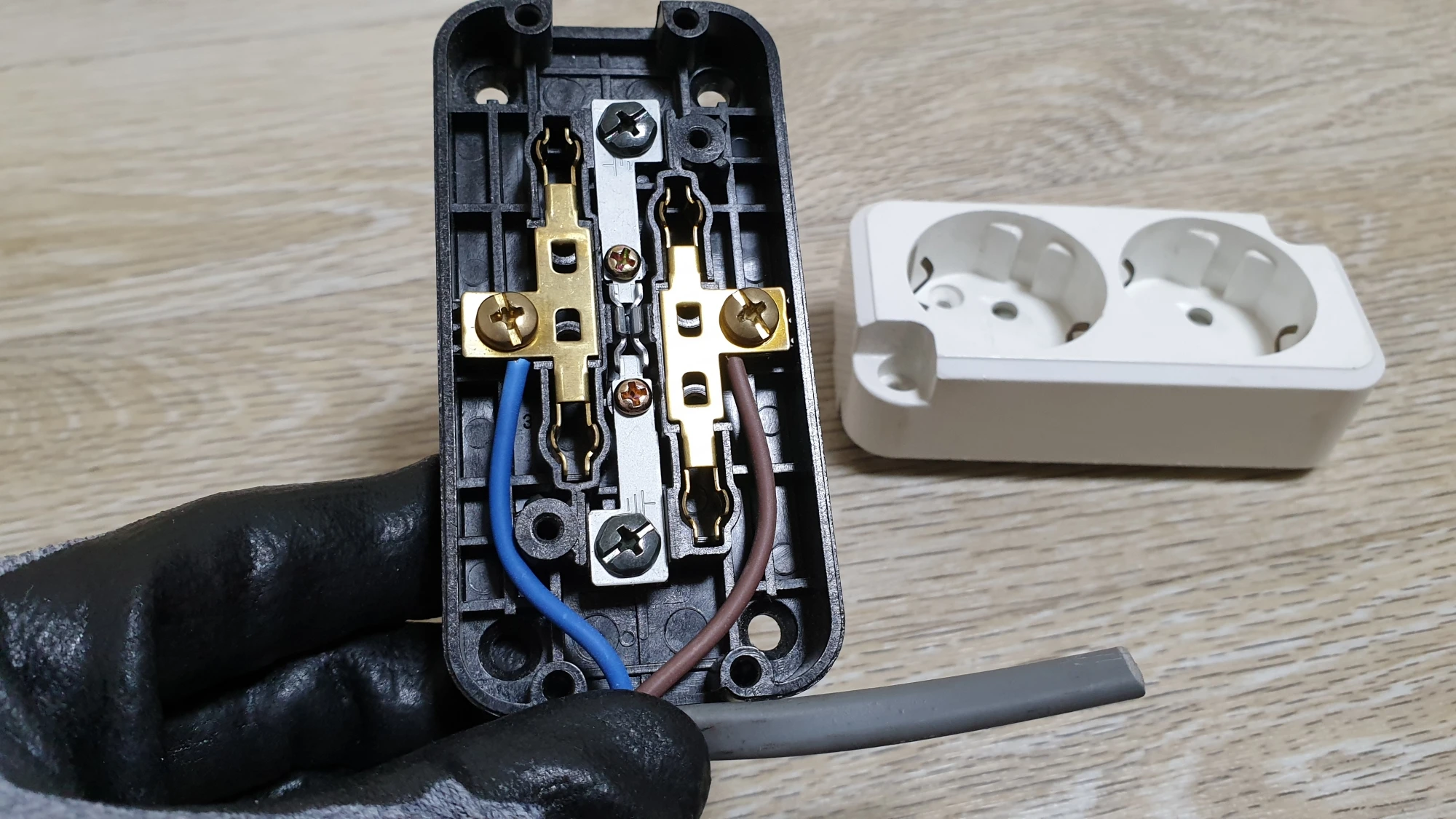

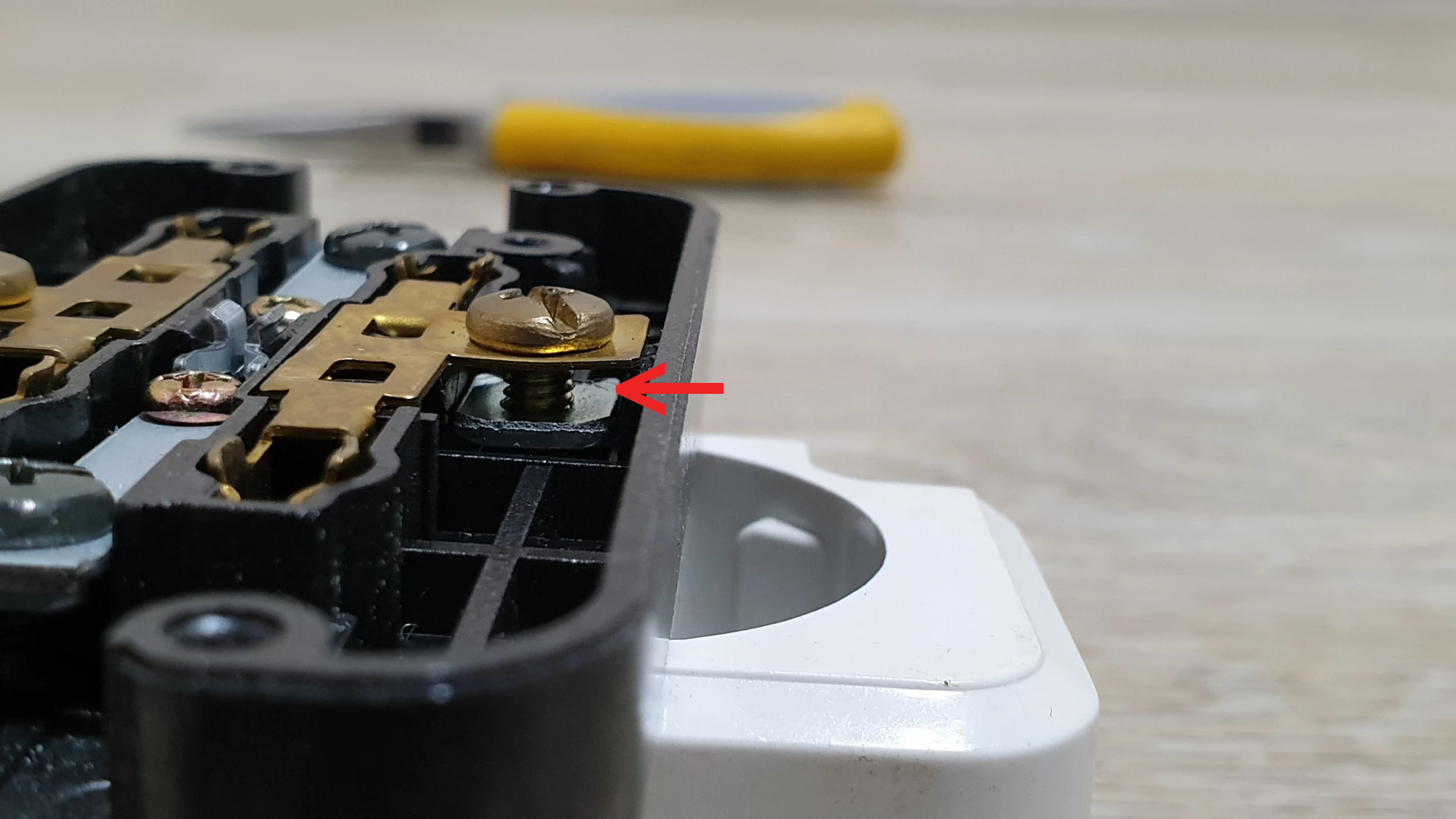

그리고 가운데 사진처럼 콘센트의 전원 연결 단자의 볼트를 반시계 방향으로 3~4바퀴 풀어서 화살표가 가리키는 것처럼 틈을 만듭니다.

그리고 그 틈사이에 전선 끝 피복이 벗겨진 구리선 부분을 끼우고 볼트를 시계 방향으로 돌려서 전선을 고정합니다.

두 개 전선 모두 같은 방법으로 연결합니다.

전선을 단자에 고정할 때는 오른쪽 사진에서 처럼 피복을 벗긴 구리선 부분이 노출되지 않도록 연결하는 것이 안전합니다.

콘센트 리드선을 사용하다 보면 전선을 당기는 등 장력이 발생할 수 있는데 그 장력으로 전선이 빠지지 않도록 고정하는 것이 중요합니다.

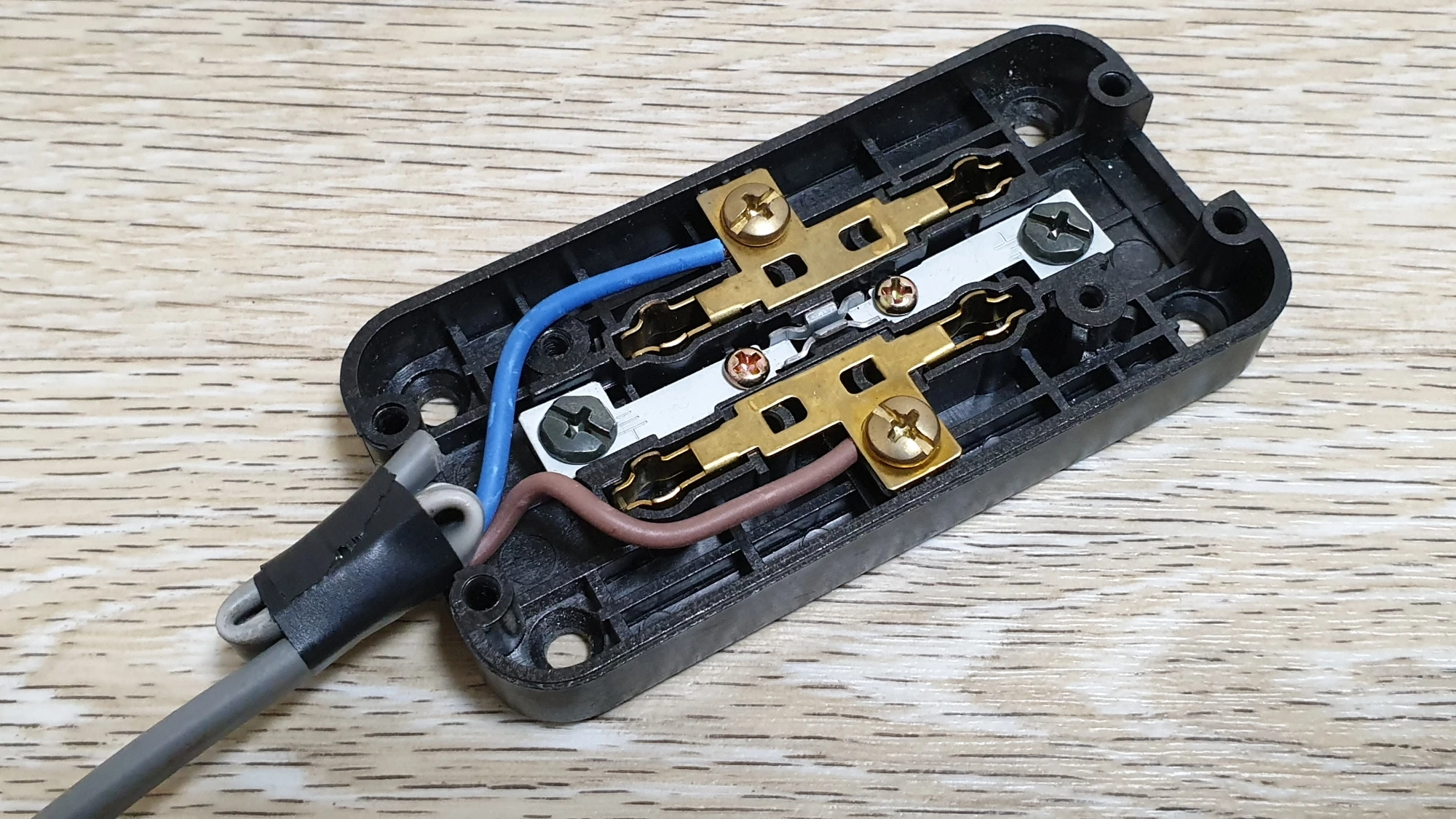

저는 겉을 감싼 피복을 잘라내지 않고 왼쪽 사진처럼 여러 차례 접어 두껍게 만든 다음 절연 테이프를 감아 구멍에 뻑뻑하게 끼워지도록 했습니다.

이렇게 하면 콘센트에서 전선을 당겼을 때 볼트로 잡아놓은 전선 부분이 빠지는 문제를 어느 정도 예방할 수 있습니다.

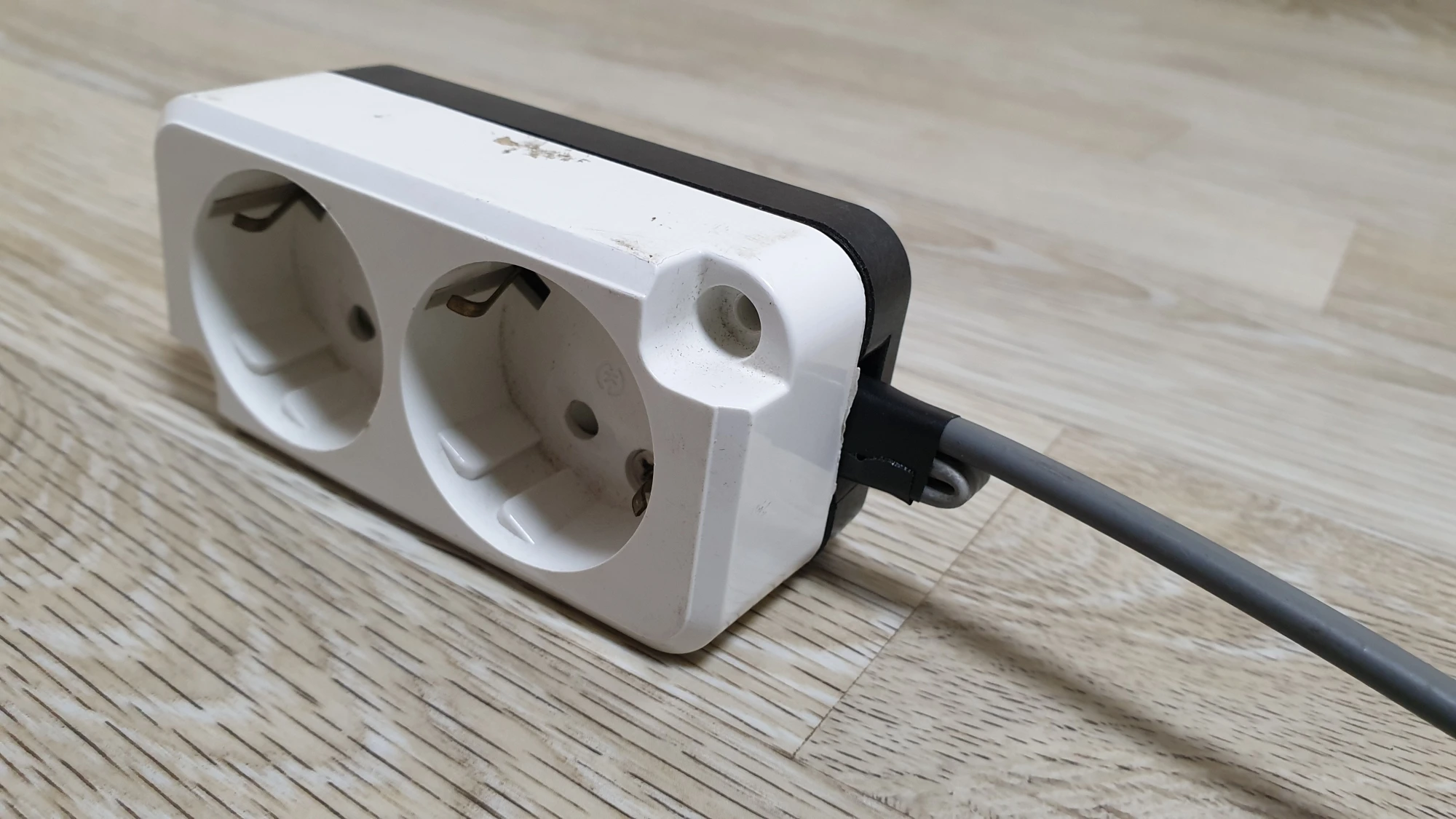

오른쪽 사진처럼 콘센트 커버를 닫고 앞서 풀었던 고정 볼트를 끼우고 조여서 고정하면 됩니다.

대부분의 콘센트 제품은 나사못을 사용해 벽면에 고정할 수 있도록 되어 있는데 제가 사용한 콘센트를 커버를 조립한 후에도 벽면에 고정할 수 있는 구조로 되어 있지만 일부 제품은 커버를 열고 고정한 후에 커버를 닫아야 하는 것들도 있습니다.

플러그 역시 제품마다 모양과 분해 조립 방법에 차이가 있지만 대체로 비슷한 방식으로 되어 있습니다.

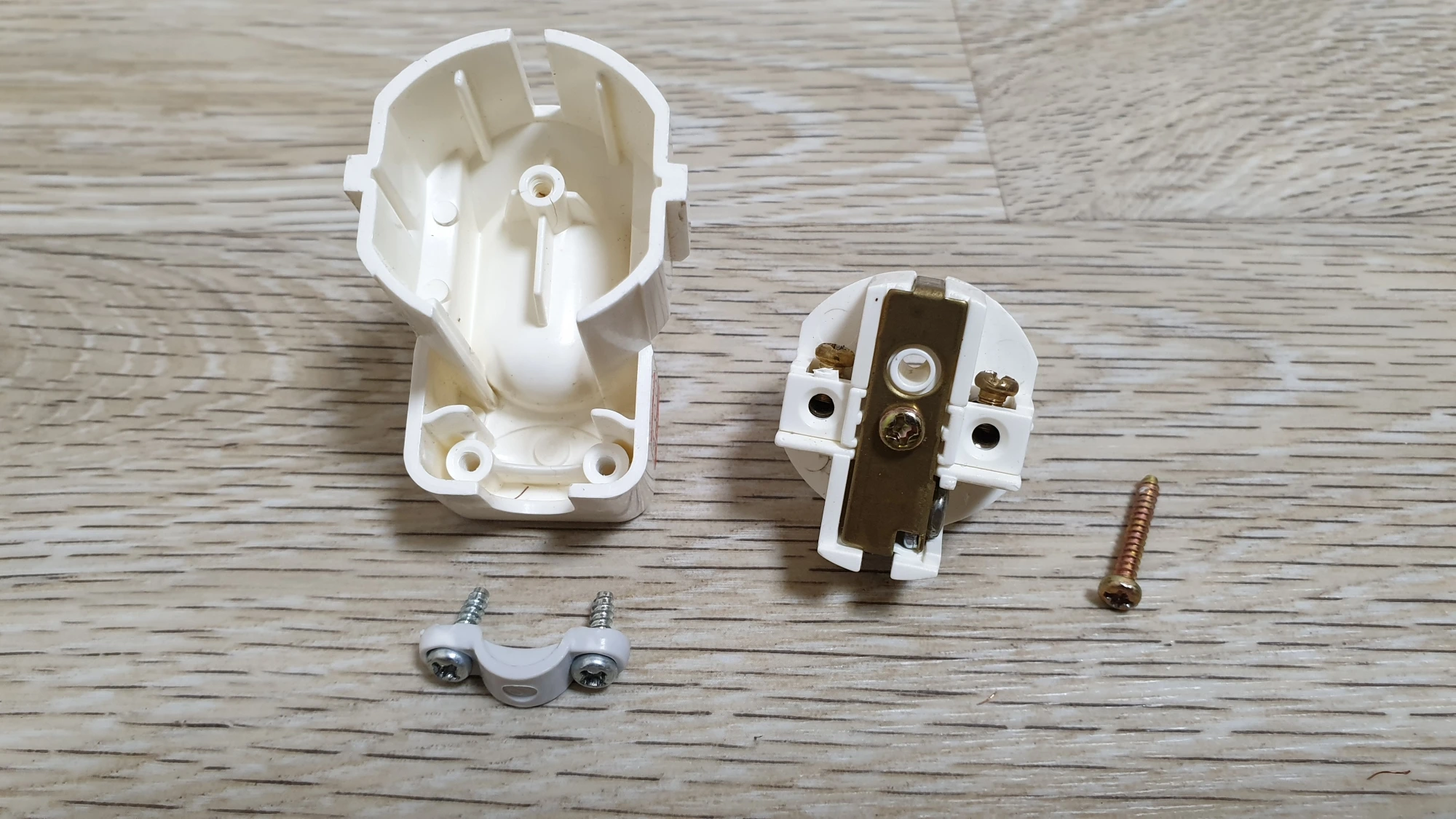

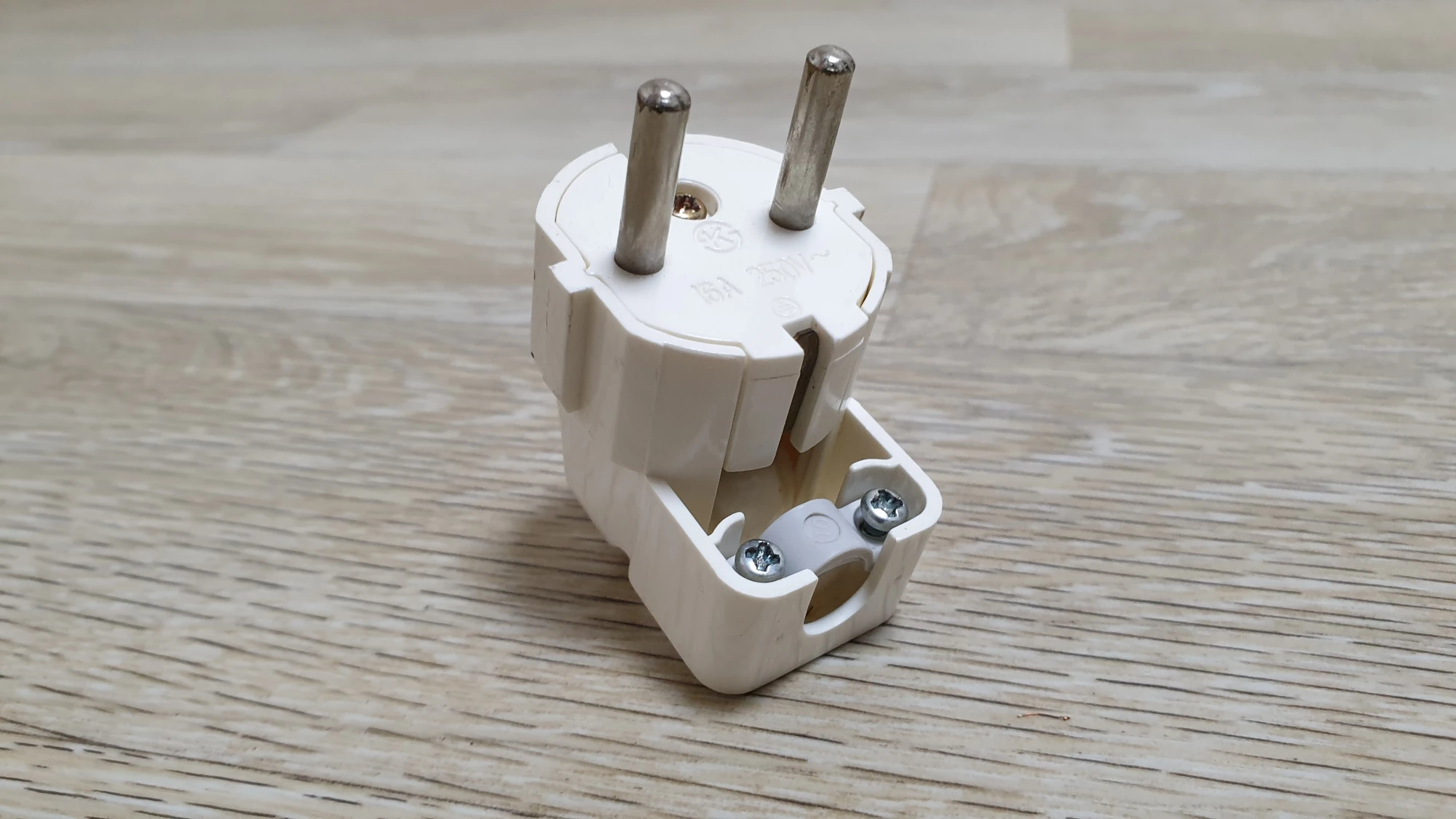

제가 사용한 플러그는 전원 단자 사이에 볼트를 풀면 오른쪽 사진처럼 커버가 분리됩니다.

아래에 회색 부품은 전선이 빠지지 않도록 잡아주는 역할을 하는 부품으로 볼트를 풀어서 떼어냅니다.

제가 사용한 플러그는 양쪽에 전기가 들어오는 전선을 고정하는 볼트가 위쪽에 끼워져 있으며 가운데 볼트는 접지 전선을 고정할 때 사용하는 볼트입니다.

양쪽 전원 단자 구멍 위에 볼트를 반시계 방향으로 3~4바퀴 돌려서 풀어주면 구멍 안쪽으로 공간이 생깁니다.

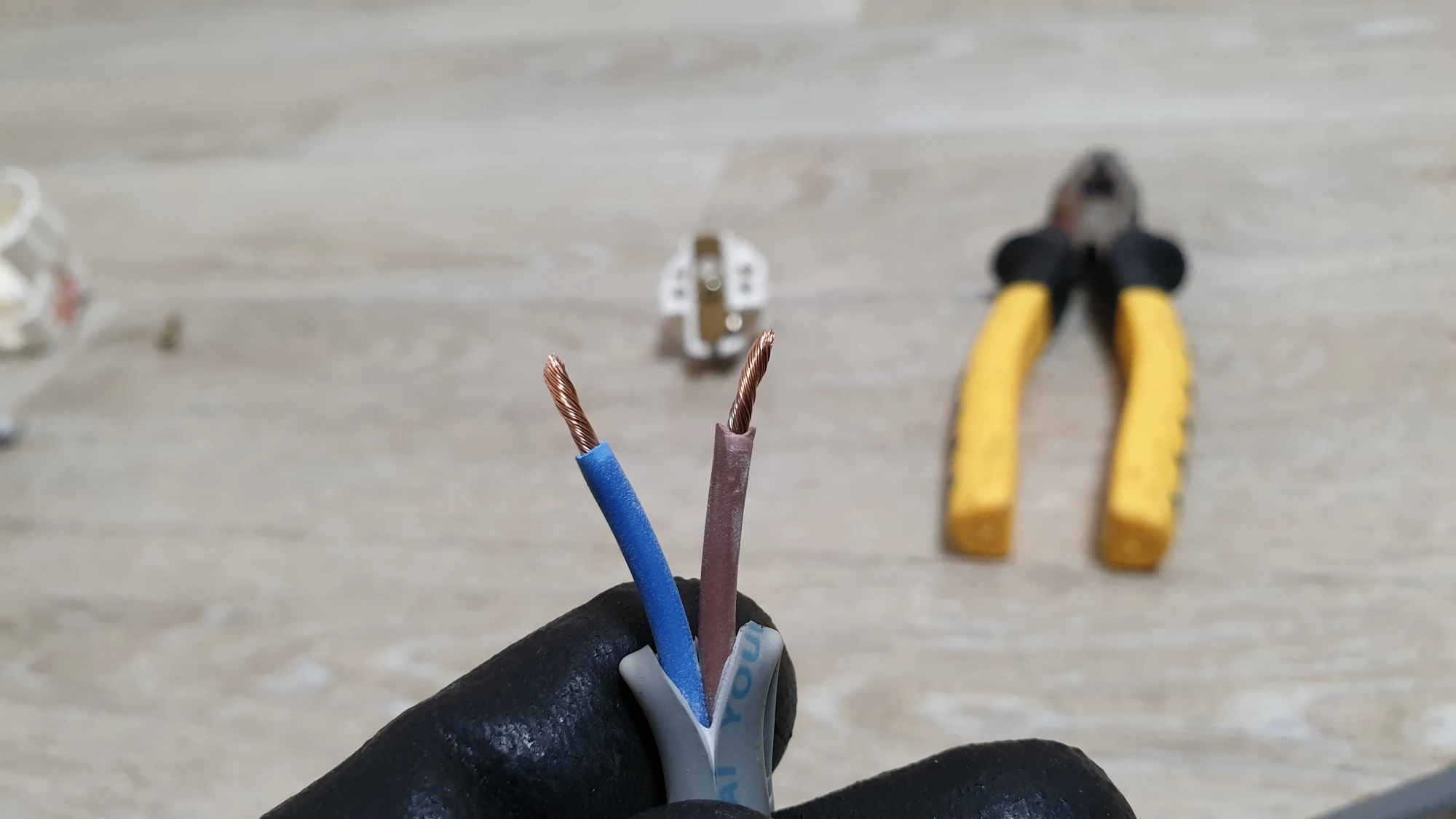

가운데 사진처럼 전선 끝에 피복을 약 1cm 정도 벗기고 여러 가닥으로 되어 있다면 꼬아서 하나로 뭉쳐줍니다.

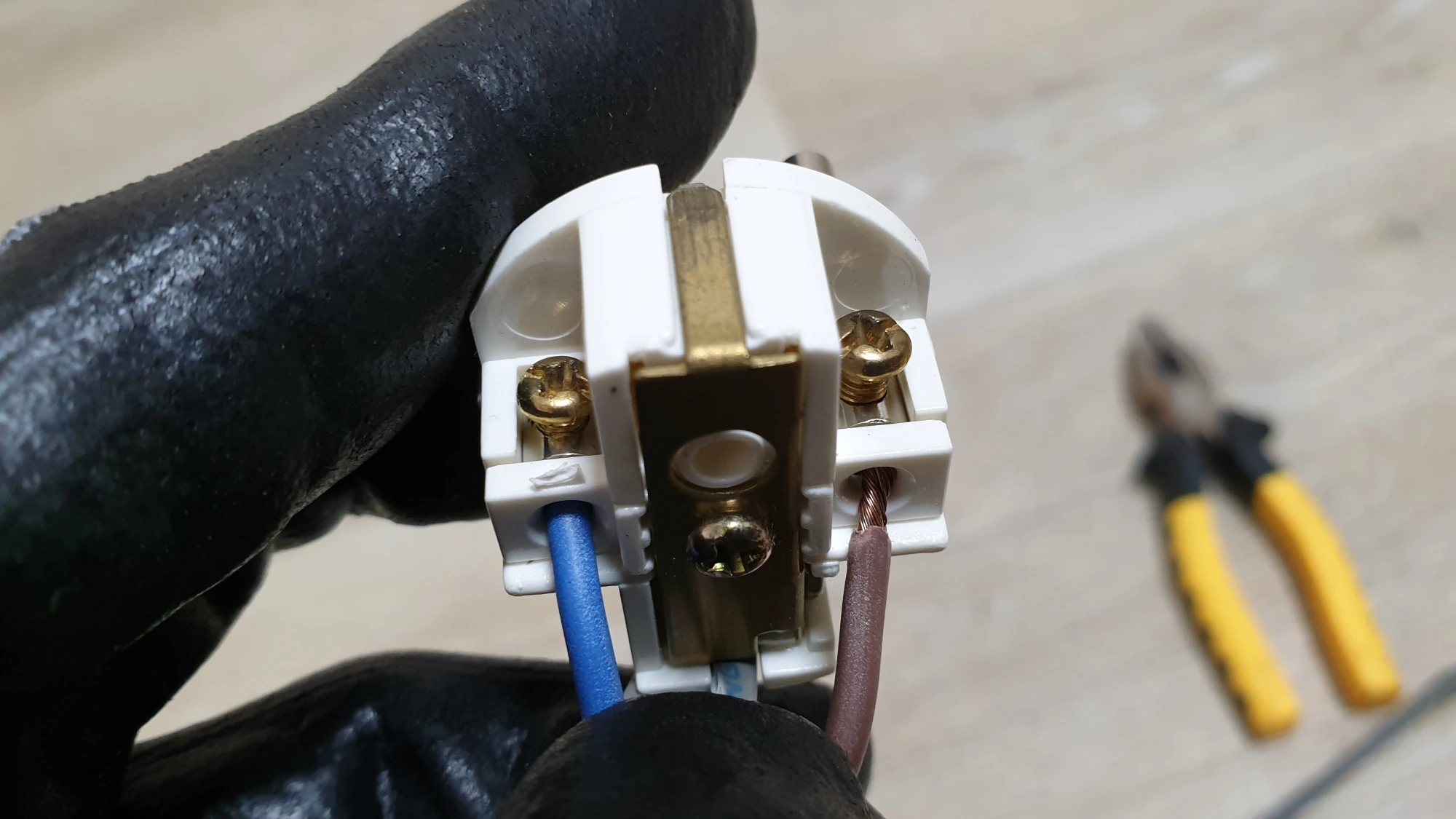

오른쪽 사진처럼 선전을 구멍에 끼우고 위에 볼트를 시계 방향으로 돌려서 전선을 잡아줍니다.

가운데 접지 전선을 연결할 때는 접지선 끝 피복을 벗긴 다음 전선 끝 부분을 시계 방향으로 구부려 볼트를 감고 볼트를 조여서 고정합니다.

전선을 단자에 고정할 때는 피복이 벗겨진 구리선 부분이 밖으로 노출되지 않는 것이 안전합니다.

전선을 단자에 고정한 다음 커버를 닫고 볼트를 사용해 조립합니다.

플러그 역시 사용 중에 실수로 잡아당겨질 수 있고 장력에 의해 전선이 빠지지 않도록 조치를 해야 합니다.

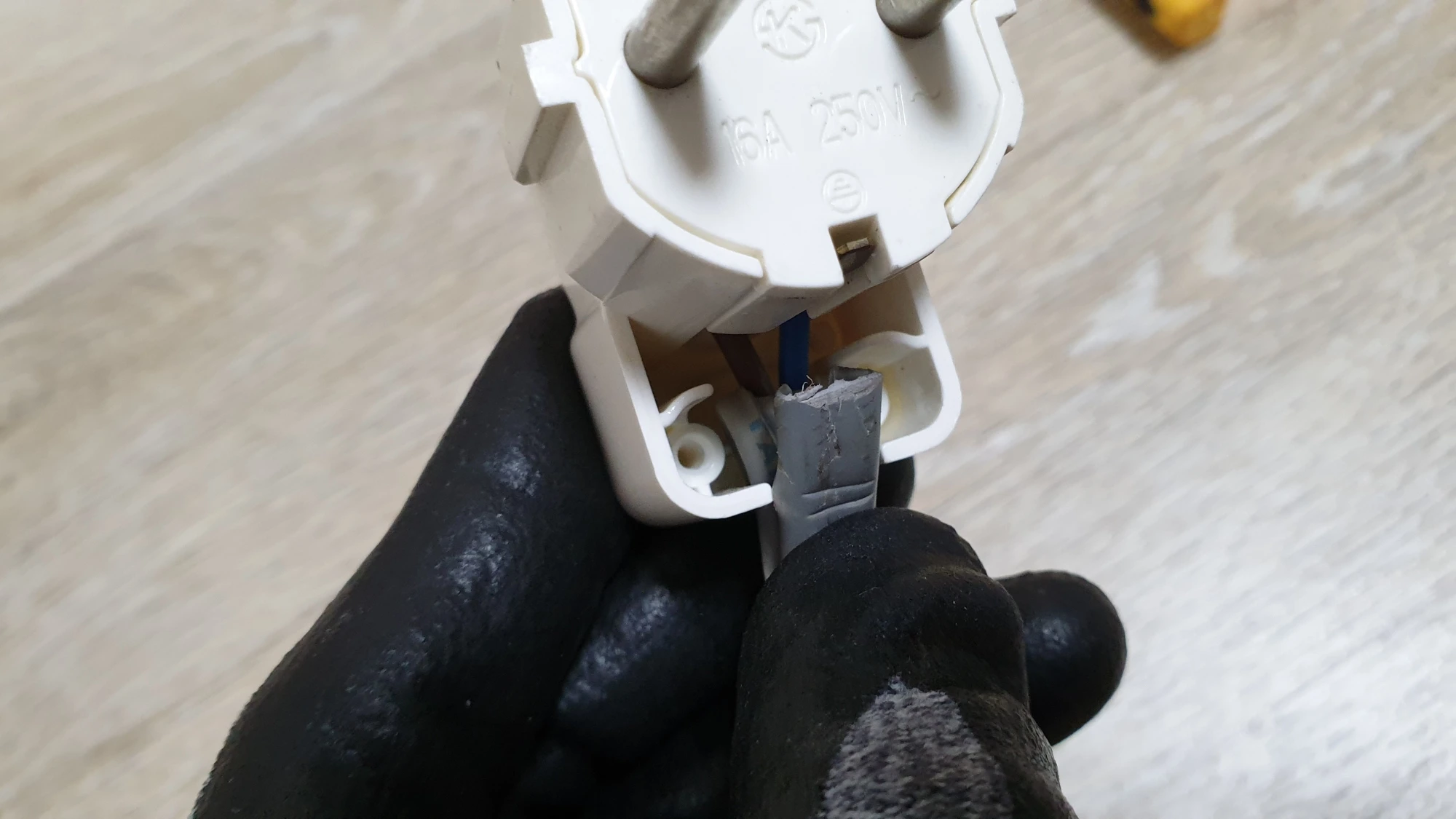

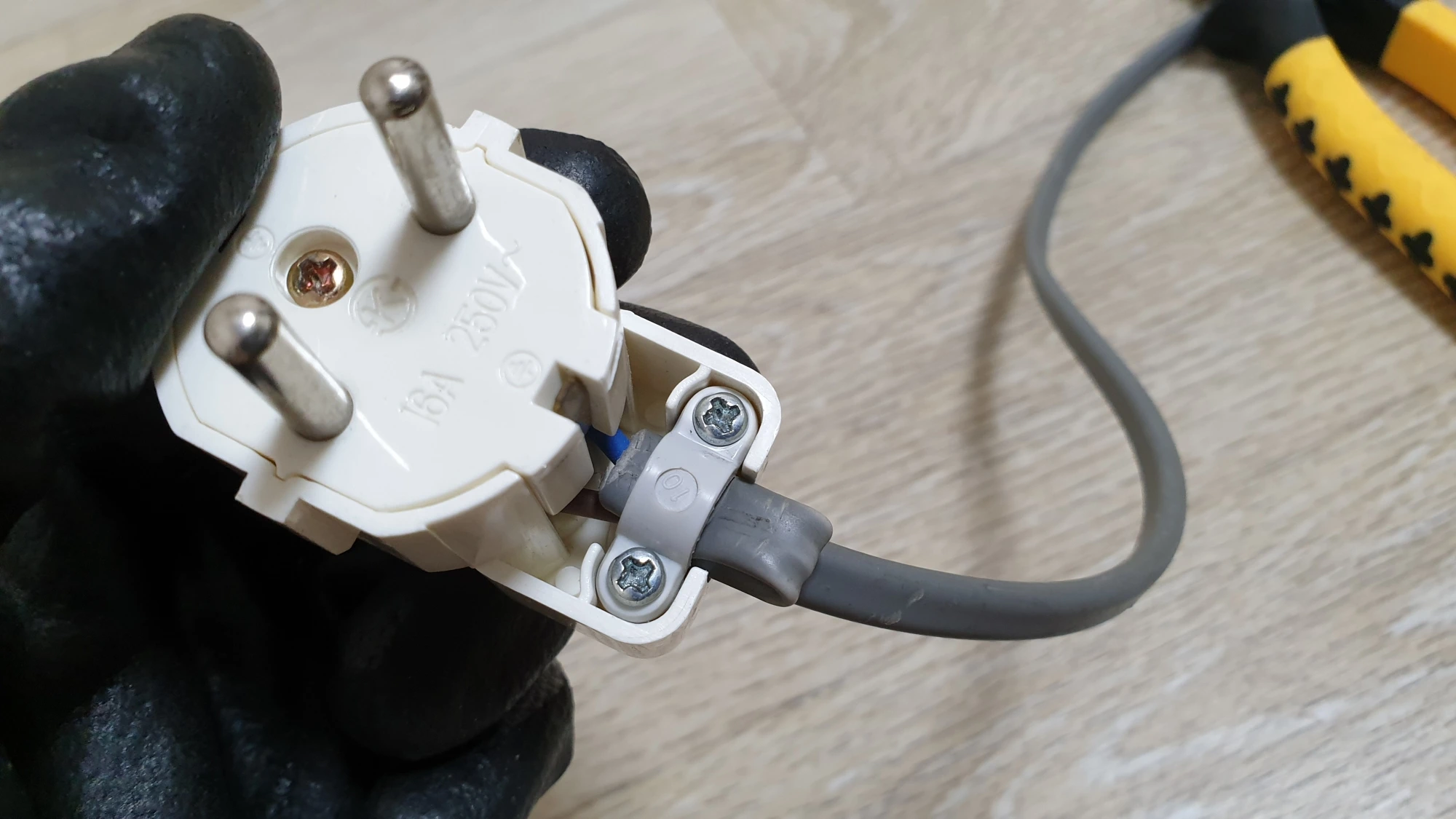

저는 왼쪽 사진처럼 전선 피복을 잘라내지 않고 접어서 두껍게 만든 다음 오른쪽 사진처럼 고정 부품을 사용해 고정했습니다.

꼭 필요한 상황이 아니라면 전기 콘센트 리드선을 직접 만들어서 사용하기보다는 완성품 기성품 멀티탭 콘센트를 사용하는 것이 조금 더 편리하고 안전할 수 있습니다.

부득이한 이유로 전기 콘센트 리드선 만들기를 직접 해야 하는 상황이라면 앞서 언급했듯 실제 사용할 전기 제품의 ㅈ너기 사용량을 확인하고 그에 적합한 전선과 콘센트, 플러그를 선택해서 만들어야 합니다.
