LED 주방등 셀프설치 배선 연결 방법

주방 천장 LED 주방등 셀프 설치 잔광콘덴서 배선 연결 방법

벽지와 싱크대를 새로 설치하면서 주방 전등을 떼어냈습니다.

주방등 LED 전등 설치가 크게 어렵지 않아서 새 주방등을 준비하고 직접 셀프교체 설치를 해봤으며 잔광현상을 막아주는 잔광콘덴서도 연결했습니다.

LED 주방등 잔광콘덴서 배선 연결 방법

일부 LED 전등은 켰다가 스위치를 껐을 때 전등 불빛이 완전히 사라지지 않고 희미하게 남아있는 잔광현상이 나타나기도 합니다.

잔광현상에 전혀 신경을 쓰지 않는 분들도 계시지만 잔광현상을 매우 불편하게 생각하시는 분들도 계십니다.

저는 잔광현상이 그다지 불편하게 생각되지 않았지만 잔광콘덴서 가격이 천 원 정도로 크게 비싸지 않고 연결방법도 간단해서 주방등을 주문할 때 함께 주문해서 설치했습니다.

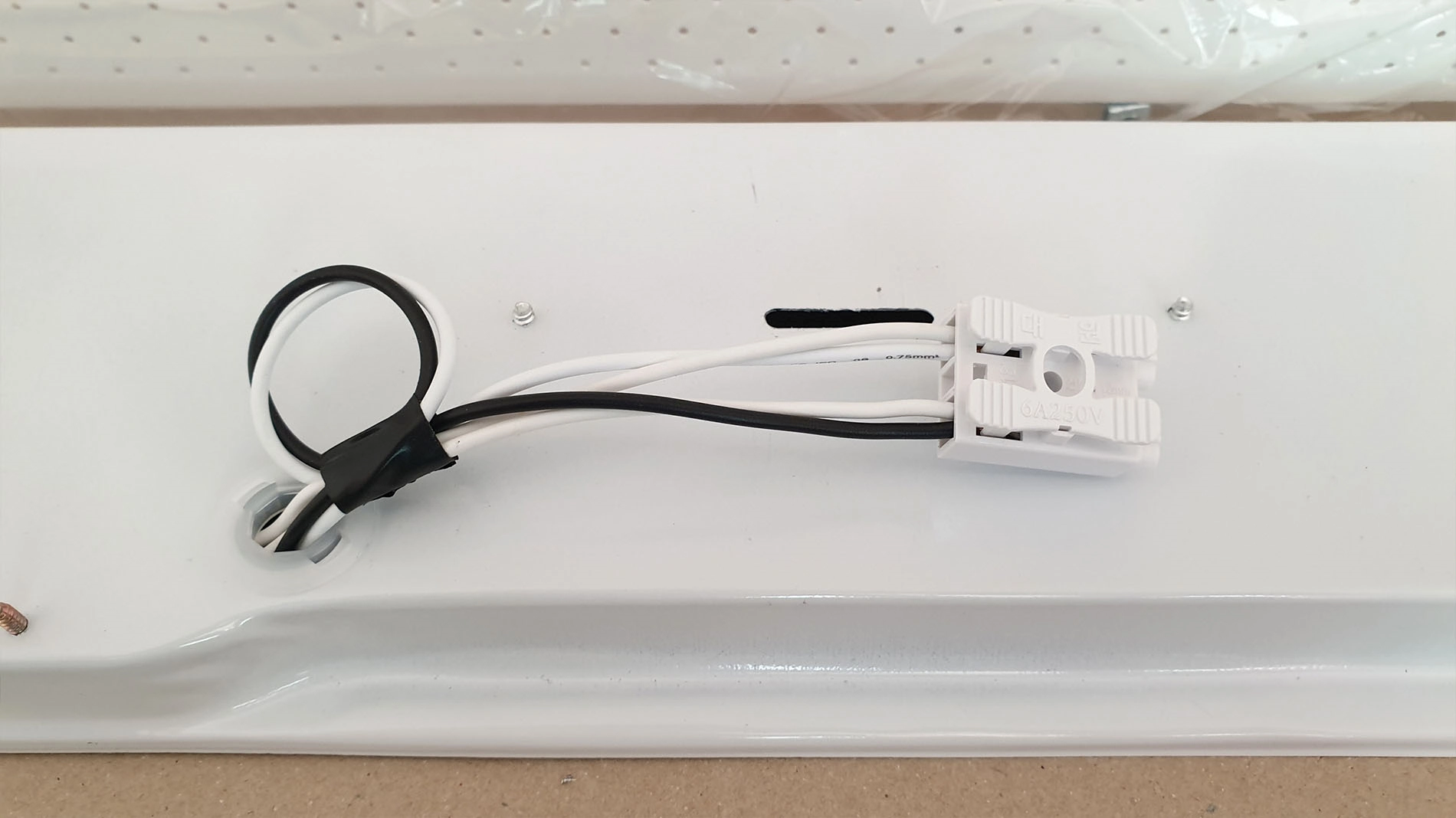

잔광콘덴서 연결 방법은 전원에 병렬로 연결하는데 왼쪽 사진처럼 두 개 전원단자에 콘센트 전선을 하나씩 각각 연결하면 됩니다.

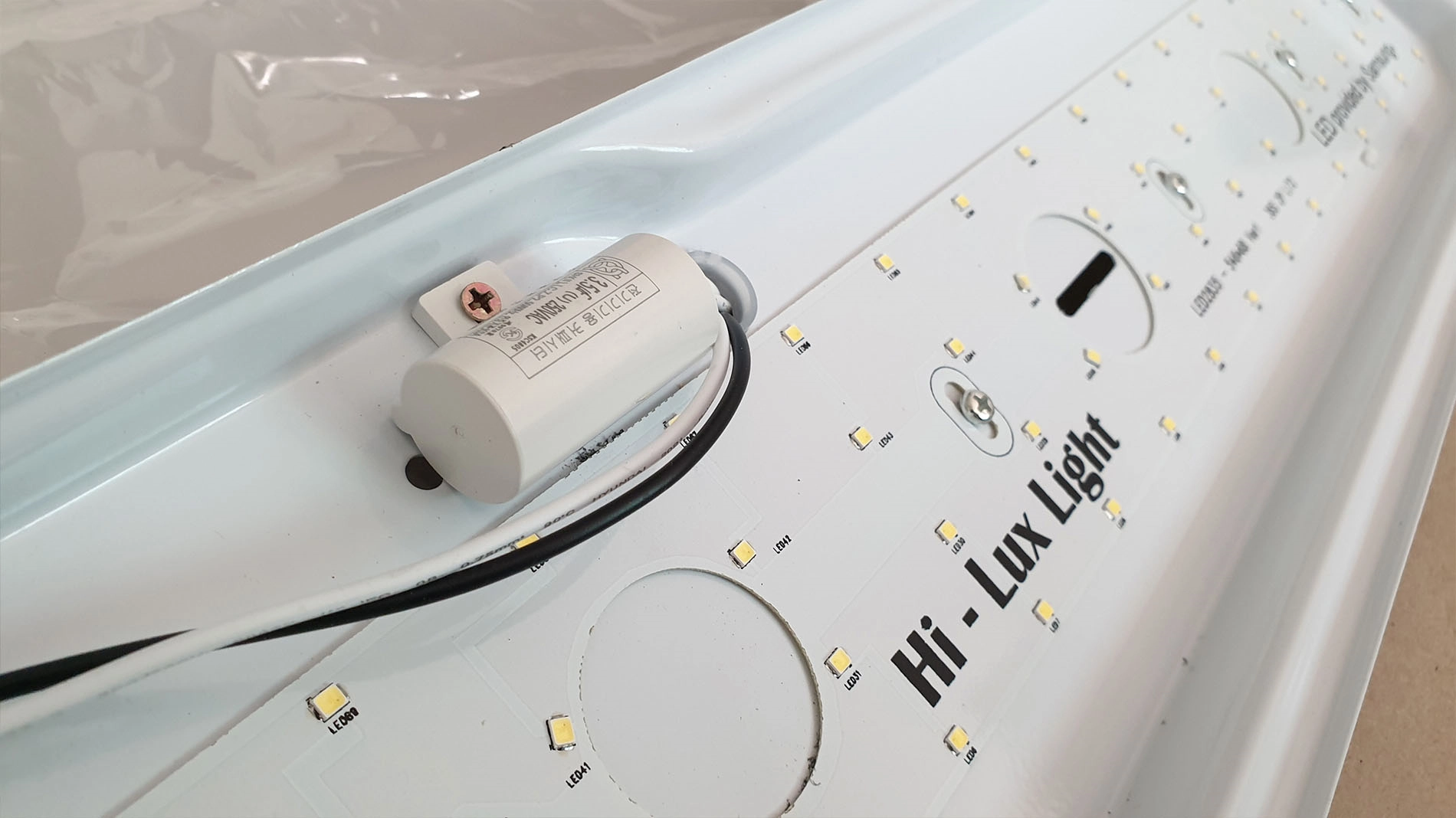

잔광콘덴서는 크기도 크지 않고 무게도 가벼워서 고정하지 않고 전등 위에 적당히 올려놔도 되지만 제가 준비한 주방등에는 콘덴서를 고정할 만한 구멍이 있어서 가운데 사진처럼 콘덴서는 안족에 고정하고 전선은 전등 위로 빼서 오른쪽 사진처럼 전원 연결 단자에 각각 하나씩 끼웠습니다.

주방등 설치 위치 브래킷 고정 방법

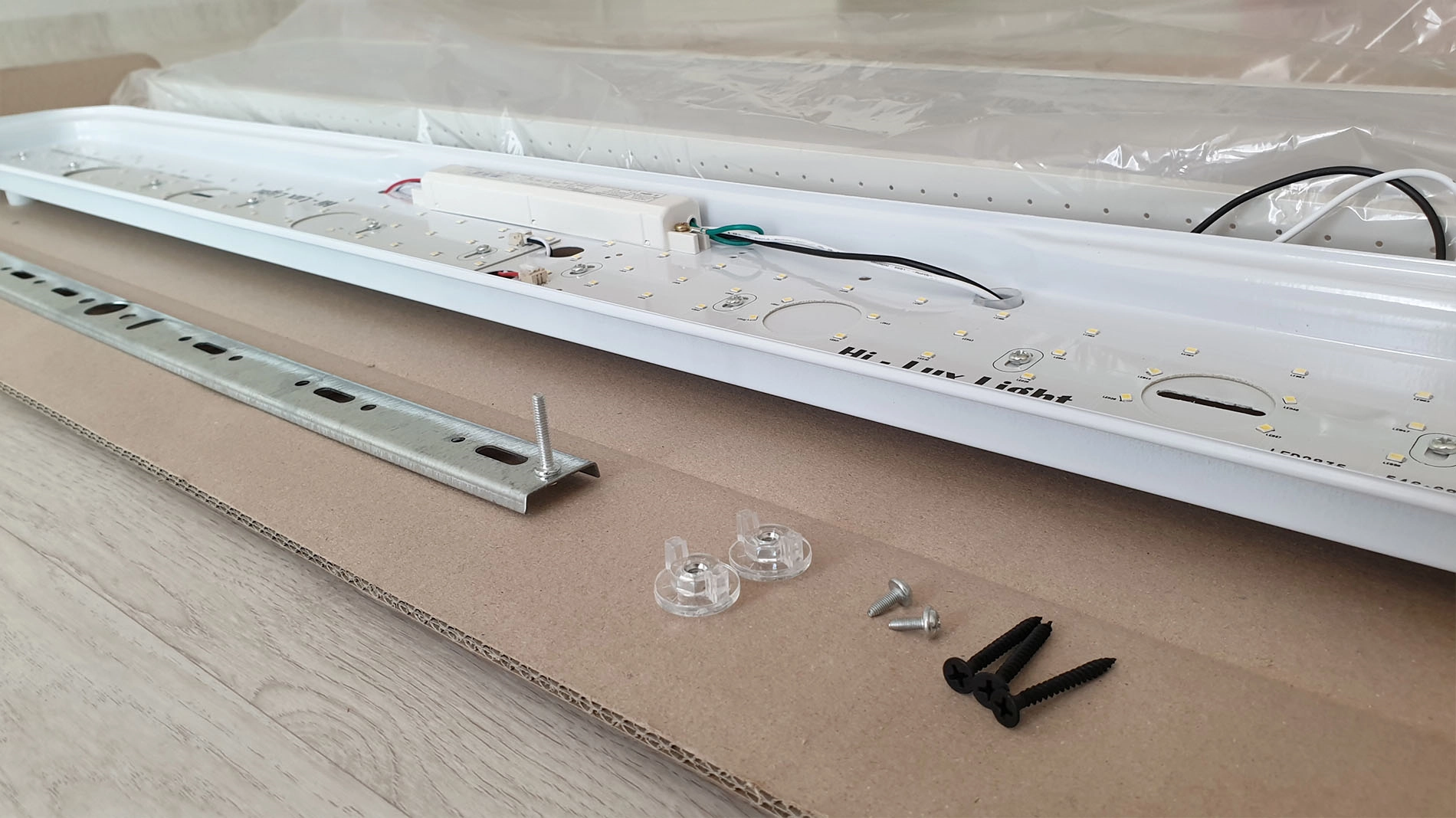

제가 준비한 LED 주방등은 왼쪽 사진처럼 폭이 좁고 긴 형태로 구성품은 전등 본체와 커버 그리고 브래킷으로 되어 있으며 브래킷과 커버를 고정할 때 사용하는 볼트가 들어있습니다.

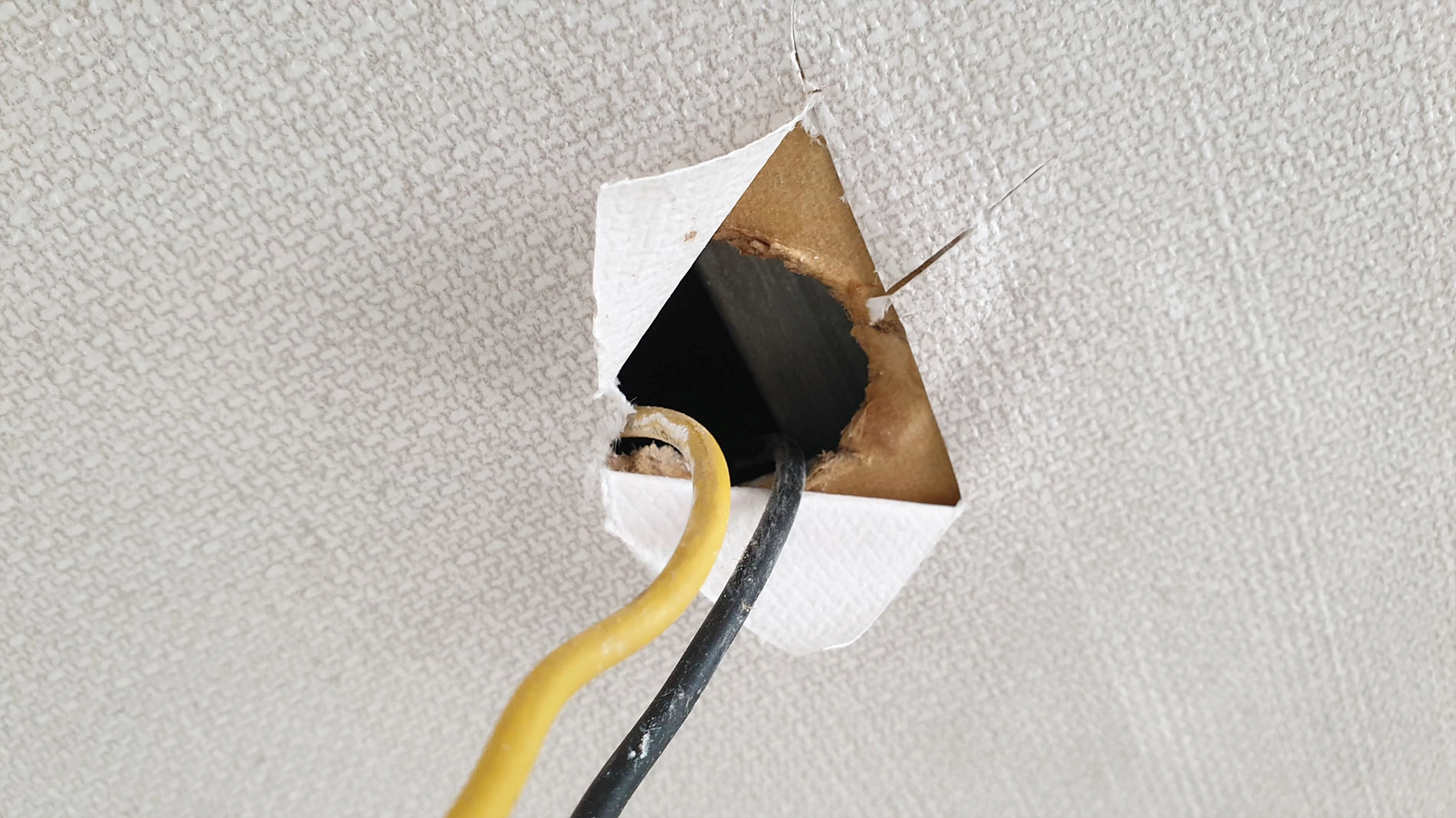

기존에 달려있던 전등은 벽지 공사를 하면서 떼어서 처리했고 지금은 전선만 나와있는 상태입니다.

전등을 떼는 방법은 대부분 설치 방법의 역순으로 진행되는데 정사각형 모양의 거실, 방 전등 교체 방법에 관한 내용은 본문 하단에 글이 있습니다.

집안에 전등이나 콘센트 등 전기 장치를 손보거나 교체할 때는 누전차단기를 내리고 작업을 해야 안전합니다.

간혹 스위치만 내리고 작업해도 된다는 분들도 계시는데 저는 겁도 좀 많고 정확하게 아는 부분이 아니기 때문에 항상 누전차단기를 내리고 작업합니다.

가운데 사진은 전등에 연결하는 전원 전선의 모습으로 안쪽을 보면 은색으로 뭔가가 있는데 그 부분에 전등으로 고정하는 브래킷을 고정해야 합니다.

대부분의 천장은 석고 보드로 되어 있고 석고 보드에는 볼트가 단단하게 고정되지 않기 때문에 천장 위 지지대가 설치된 곳에 고정하는 것이 일반적입니다.

물론 석고 보드에 사용하는 앵커볼트를 사용하면 지지대가 없는 곳에도 설치는 가능하지만 버틸 수 있는 힘은 조금 약한 것 같습니다.

저희는 사진에서 처럼 지지대가 알루미늄 빔이 설치되어 있지만 나무로 되어 있는 곳도 있습니다.

나무 지지대는 바로 나사못을 끼우는 것도 어렵지 않지만 알루미늄 지지대에는 바로 나사못을 끼우는 것이 힘들기 때문에 전동 드릴을 사용해 나사못 구멍을 먼저 뚫었습니다.

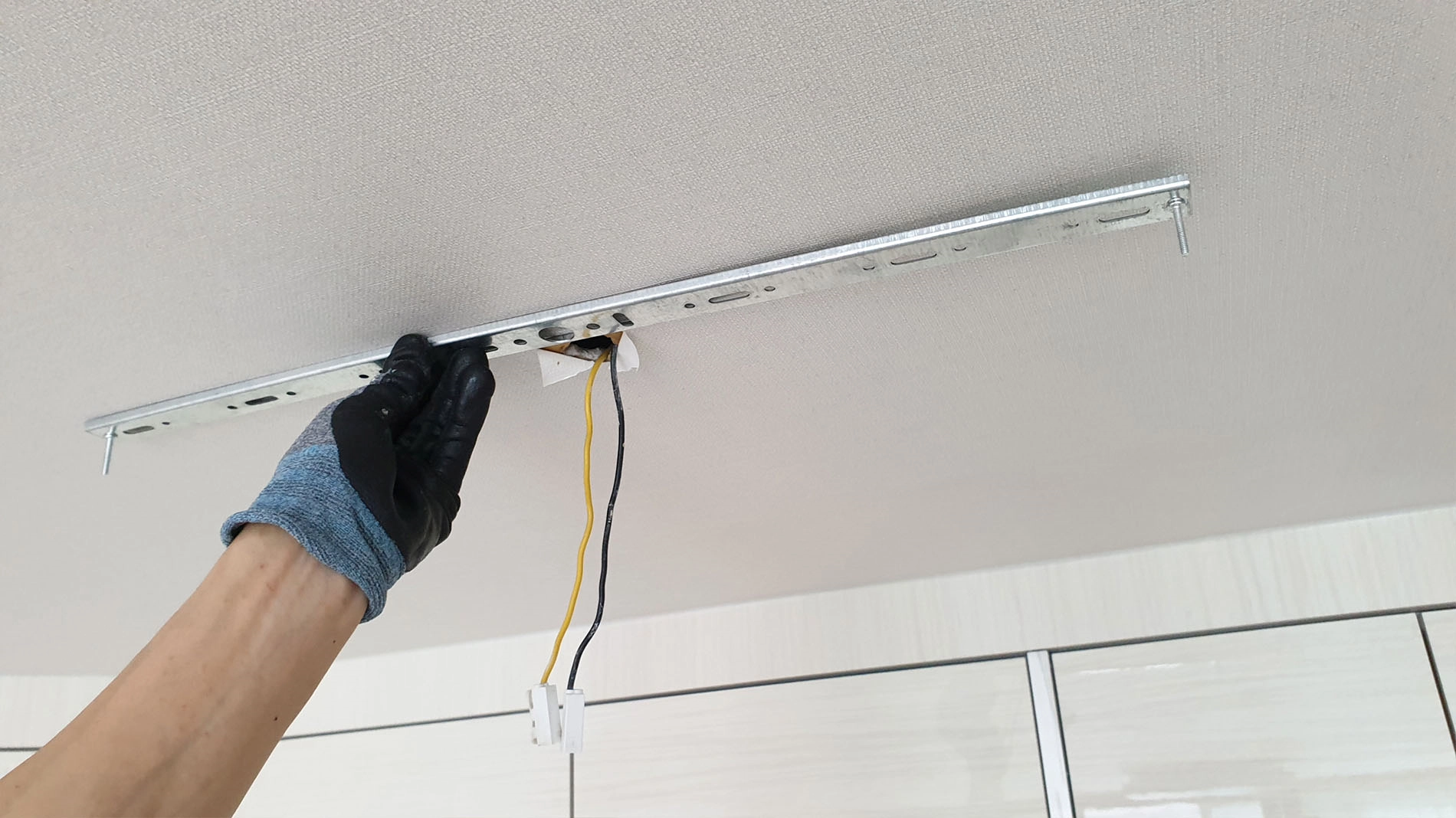

위에 오른쪽 사진처럼 전등을 설치할 위치에 브래킷을 대고 볼트 위치를 표시한 다음 구멍을 뚫고 나사못을 끼워 브래킷을 고정했습니다.

이때 브래킷이 삐딱하게 설치되면 전등도 삐딱한 형태가 되기 때문에 위치를 잘 보고 고정해야 보기가 좋습니다.

LED 주방등 설치 방법

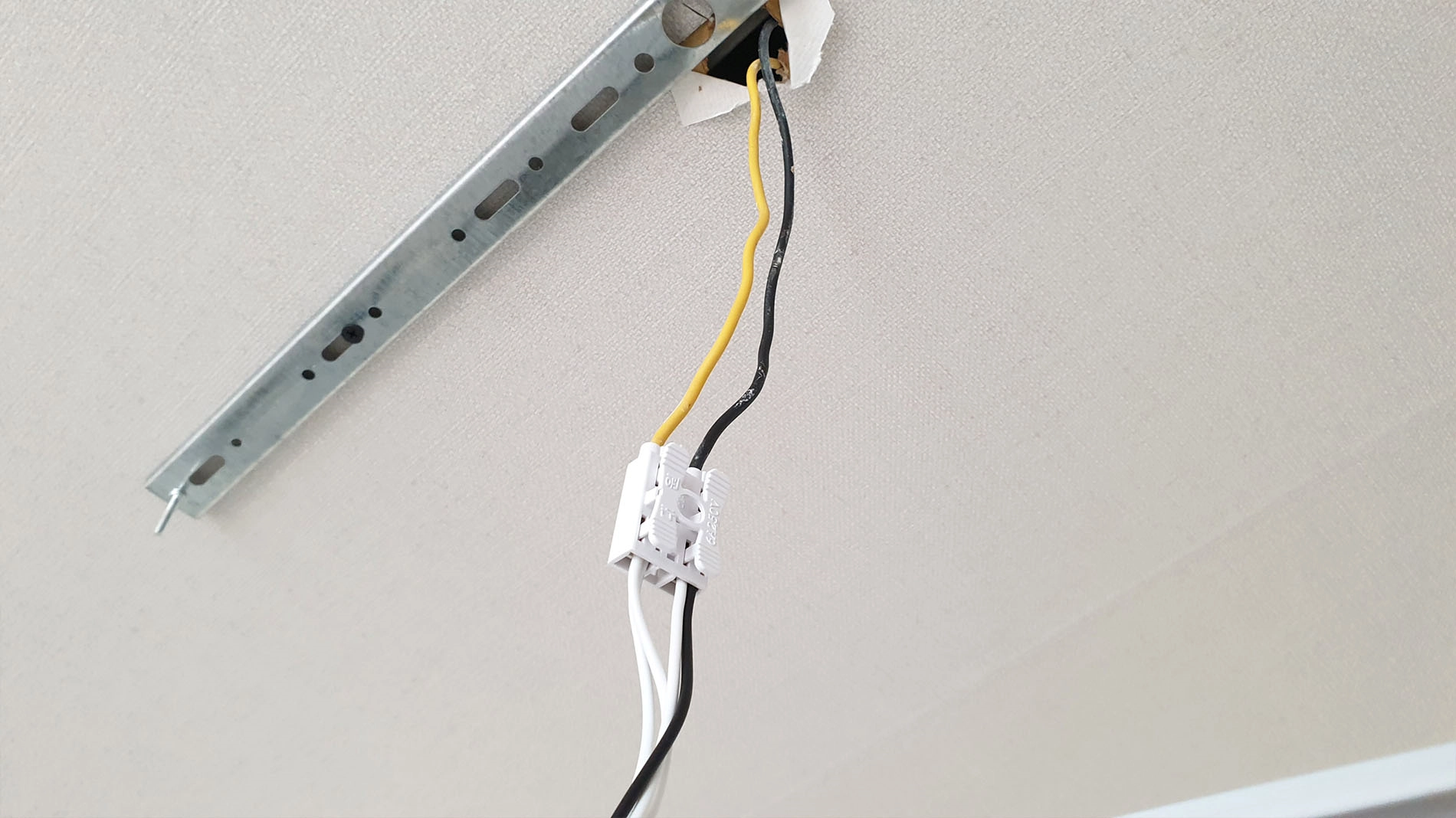

천장에서 내려온 전선을 전등에서 나온 잭에 각각 끼웁니다.

집에서 사용하는 전등이나 콘센트에 전원은 극성이 없기 때문에 극성 구분 없이 연결하면 됩니다.

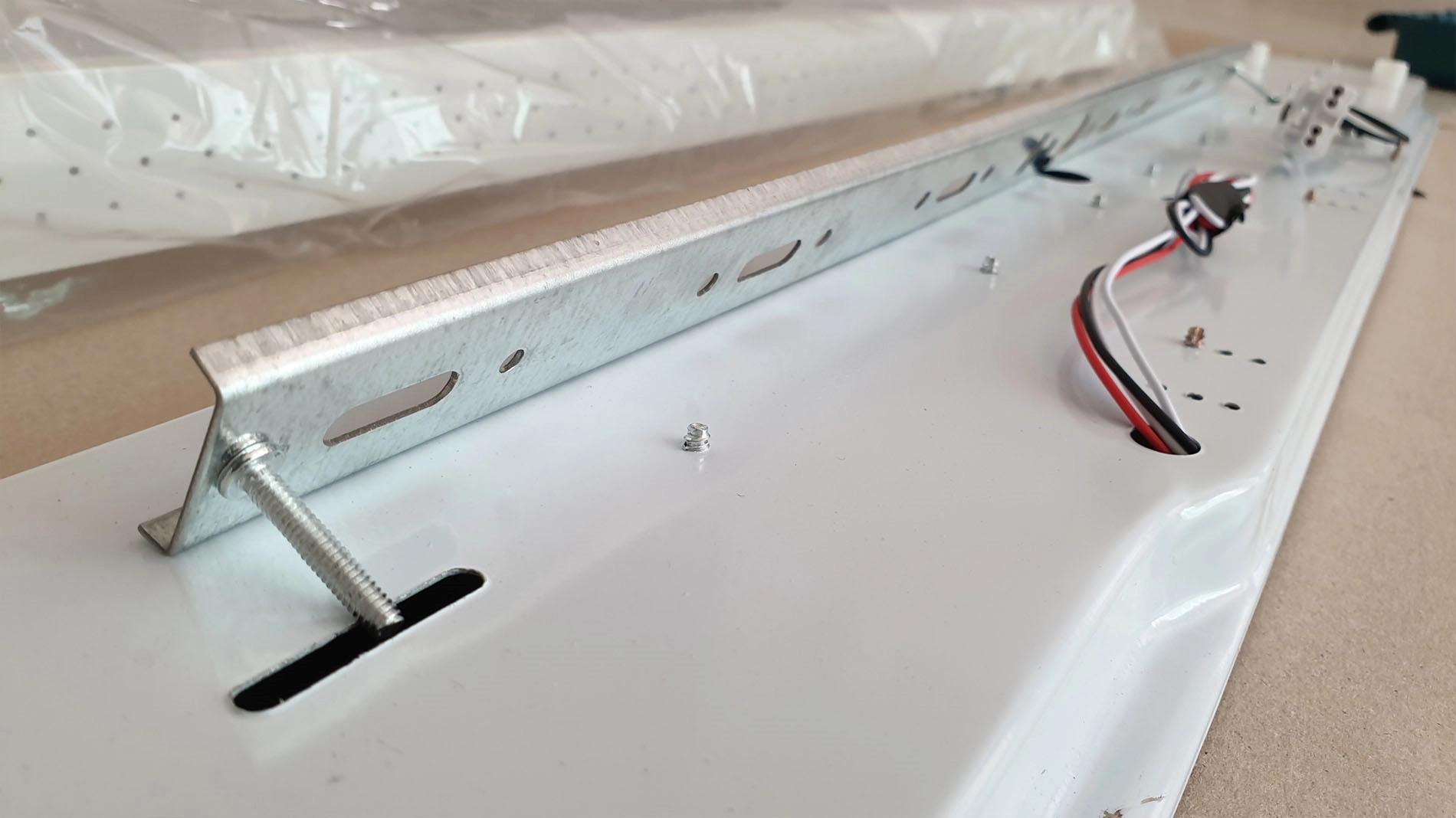

전등에 전원 전선을 연결한 후에 가운데 사진처럼 전등을 브래킷에 끼우고 구성품으로 들어있는 너트를 이용해 고정합니다.

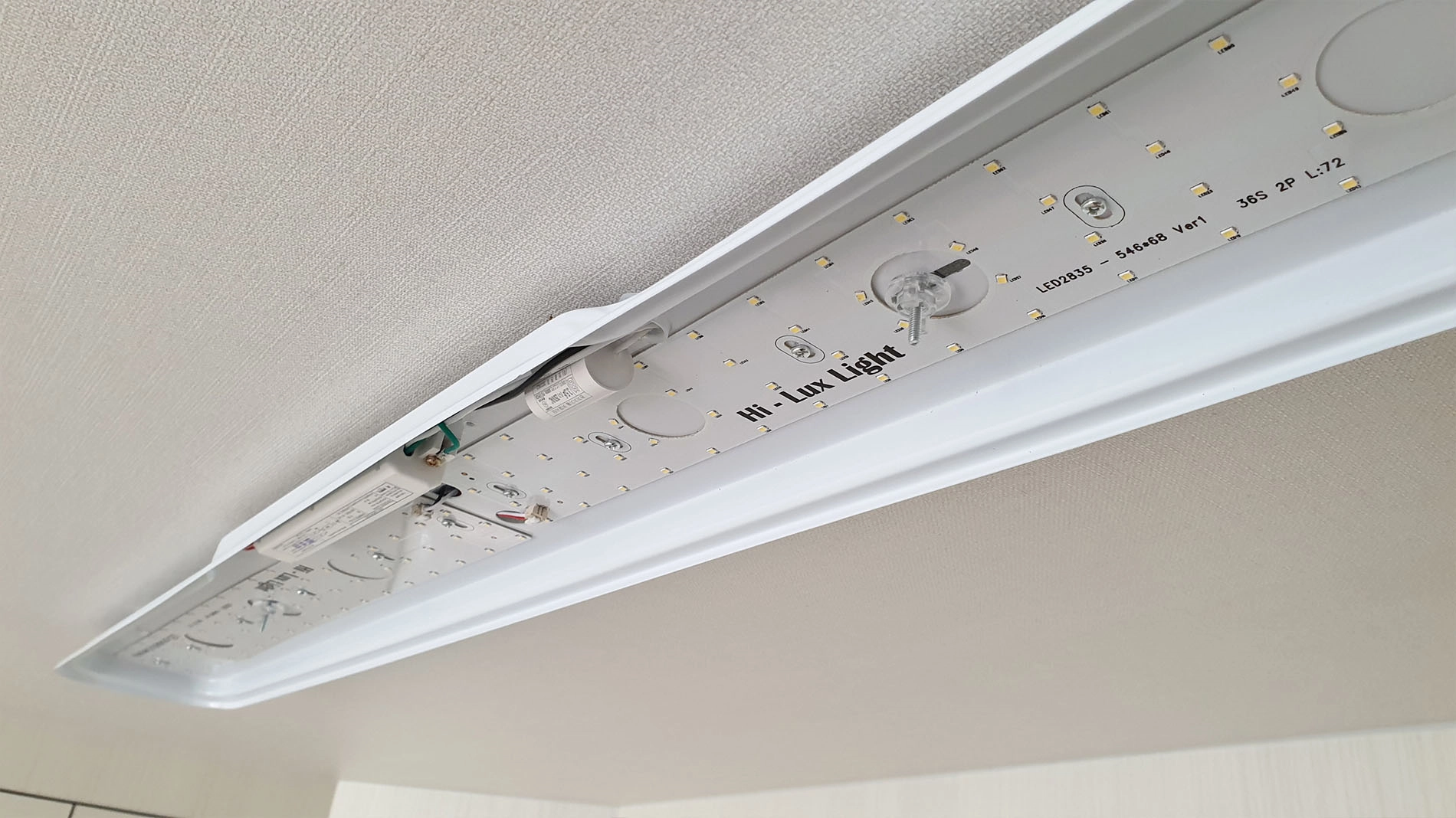

전등을 고정할 때는 천장에 밀착시켜 고정하는 것이 일반적인데 저희는 오른쪽 사진에서 처럼 브래킷이 지나는 곳에 볼트 끝부분이 올라와서 완전히 밀착시키지 못하고 너트를 조금 풀어서 약간 간격을 벌려 설치했습니다.

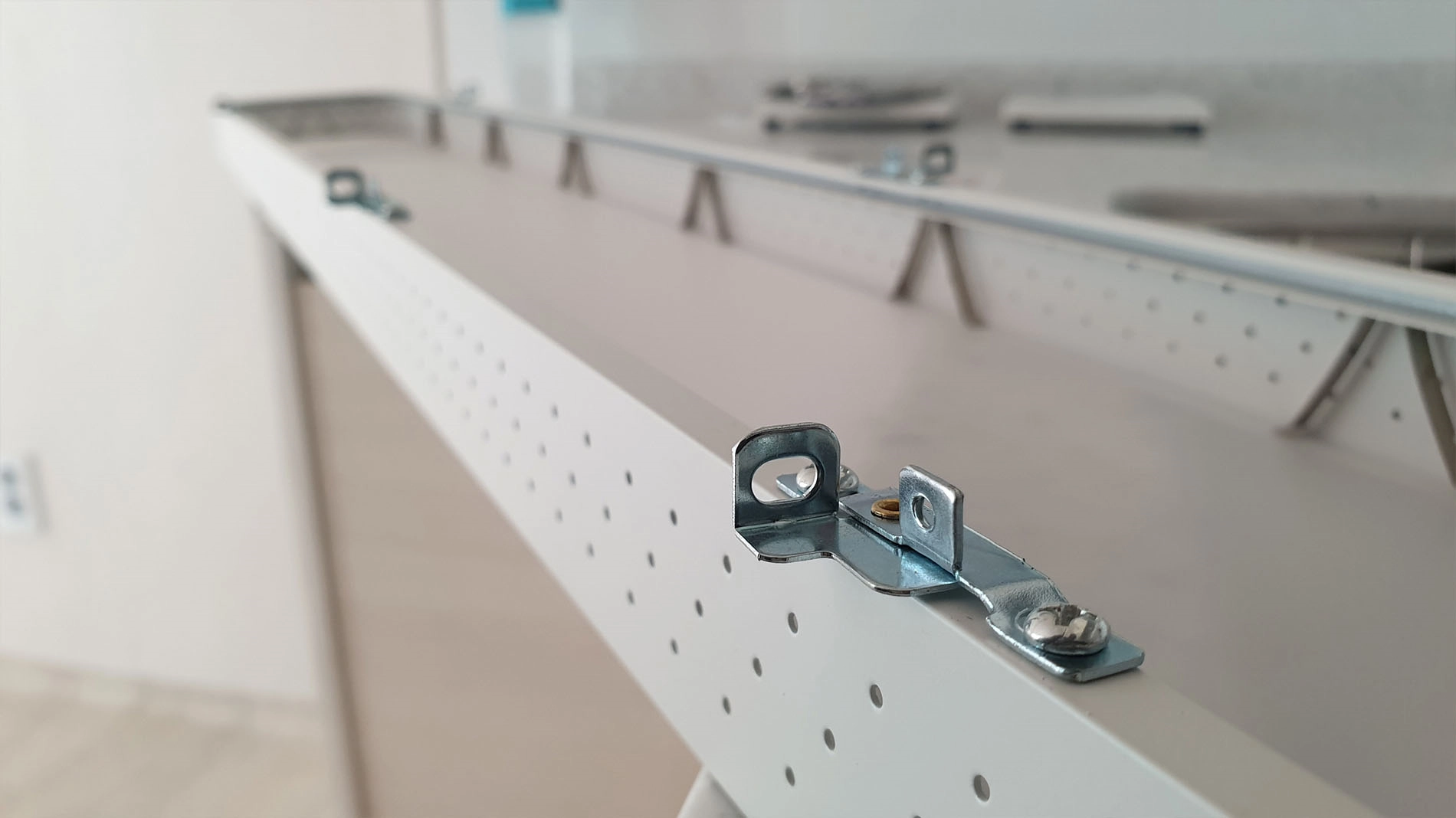

제가 설치한 주방등 커버에는 왼쪽 사진처럼 걸쇠가 있으며 사진에서 처럼 걸쇠를 밖으로 벌려놓은 상태에서 전등에 끼우고 다시 닫으면 커버가 전등에 고정됩니다.

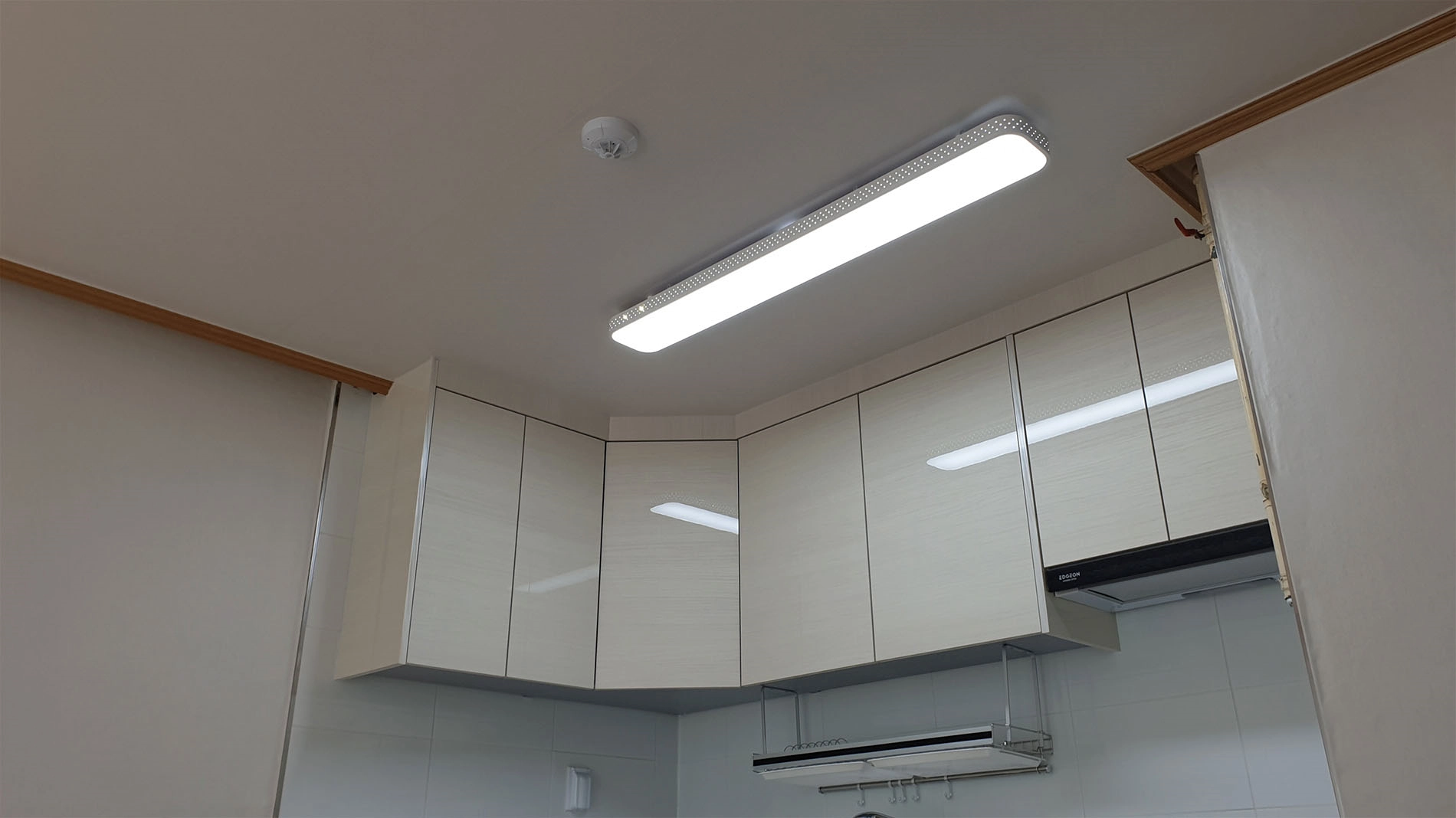

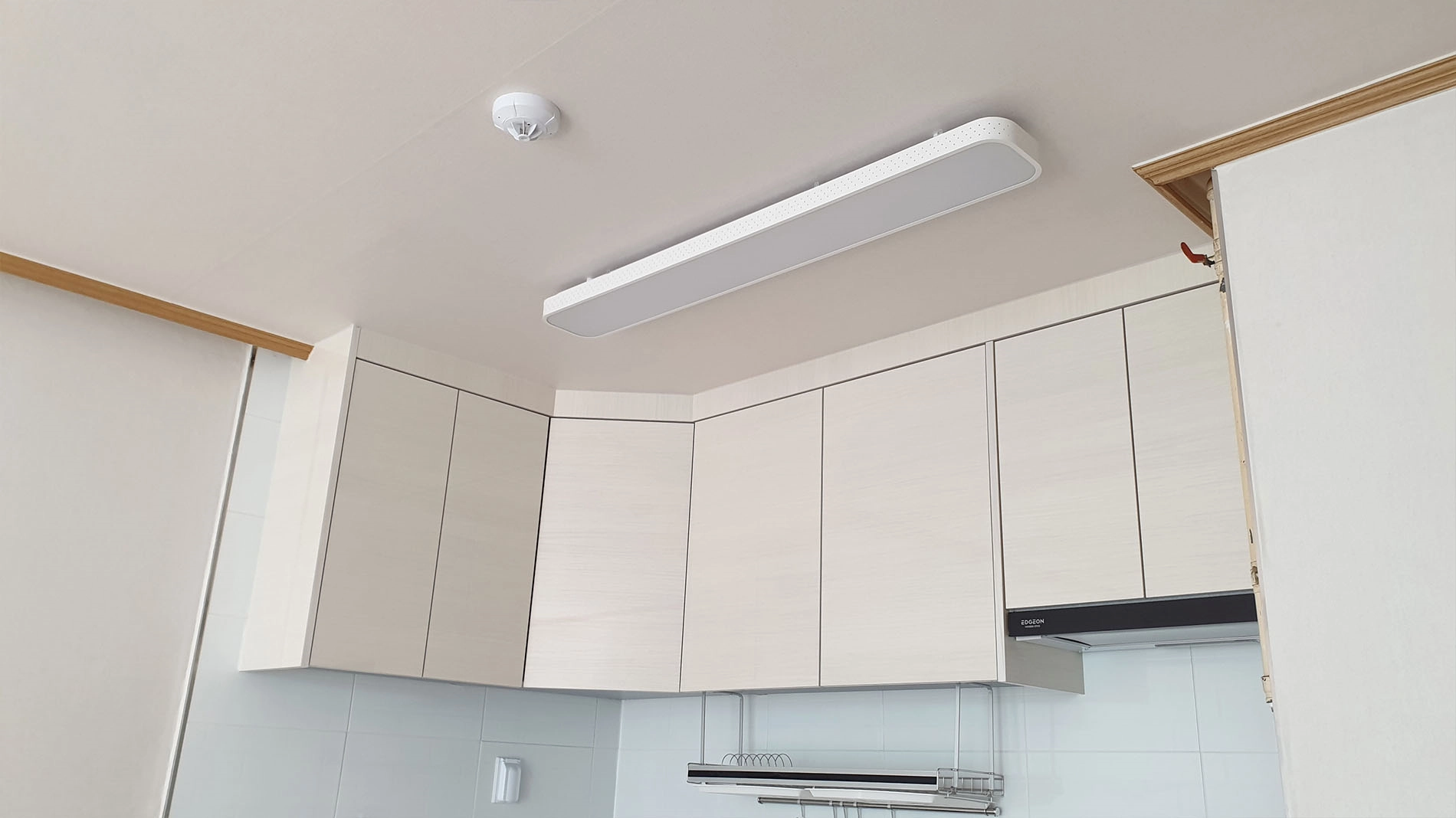

설치를 마치고 누전차단기를 올린 다음 스위치를 켜서 테스트를 진행하면 LED 주방등 설치가 완료됩니다.

켜지는 것도 이상이 없고 잔광 현상도 보이지 않았습니다.
