오래된 인터폰 초인종 비디오폰 교체 4선식

오래된 구식 초인종 인터폰을 카메라가 달려있는 초인종과 비디오폰으로 교체 방법, 디지털 4선식

20년 된 구형 아파트 인터폰을 비디오폰으로 교체했습니다.

기존에 달려있던 인터폰은 2선식이지만 여분의 2가닥 전선이 매설되어 있어서 4선식 비디오폰으로 교체할 수 있었습니다.

참고로 제가 설치한 비디오폰은 2선식과 4선식 두 가지가 있었으며 디지털 방식과 아날로그 방식으로 분류하는데 그 차이에 대한 내용은 설치 과정에서 함께 설명드리겠습니다.

먼저, 현관문에 설치된 초인종을 뗐습니다.

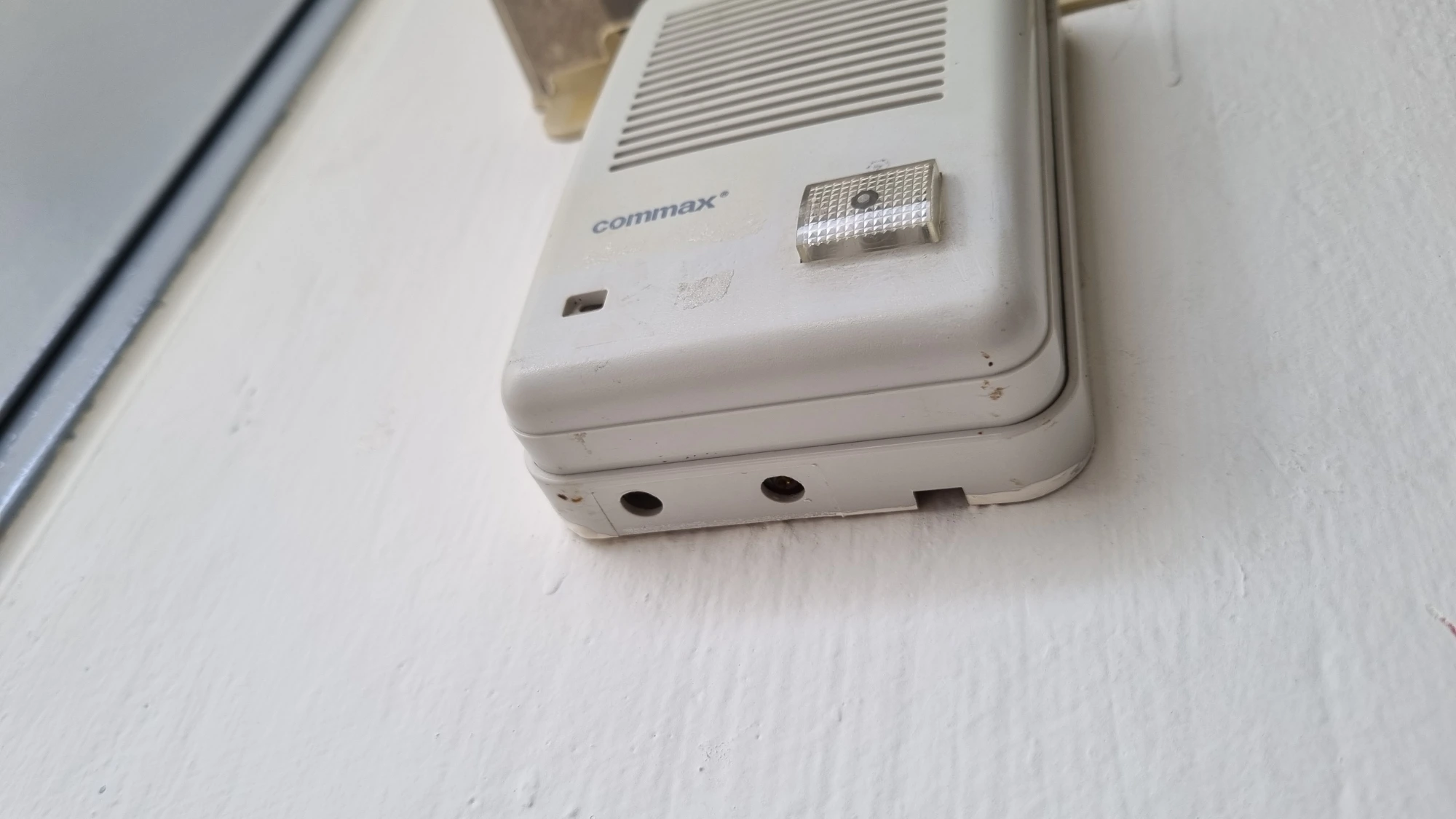

초인종을 떼는 방법은 제품마다 다를 수 있는데요 저희 초인종은 왼쪽 사진에 보이는 초인종 아래 가운데 동그란 구멍 안에 볼트가 있고 그 볼트를 풀었더니 오른쪽 사진처럼 초인종이 떨어졌습니다.

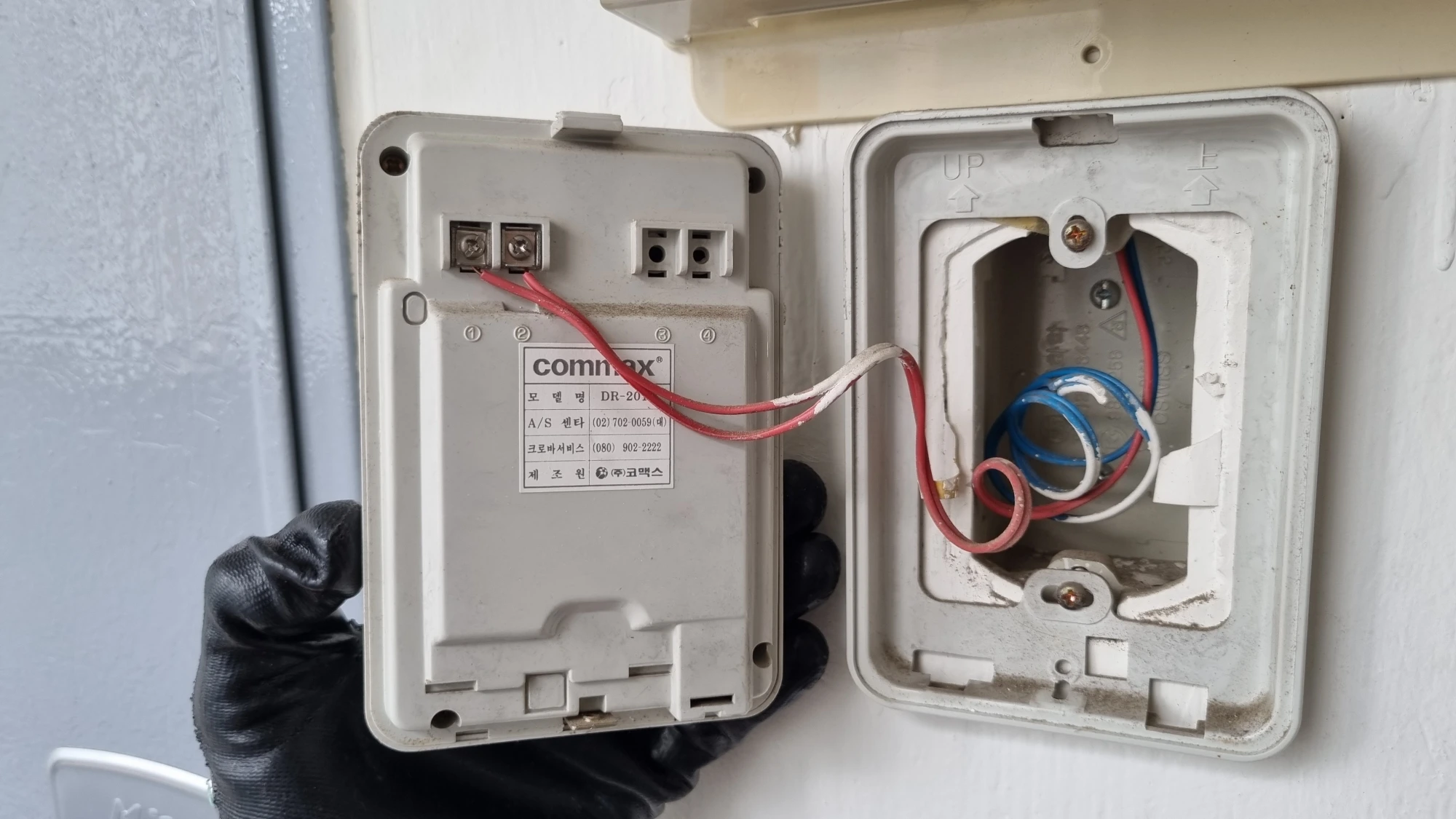

초인종 뒤쪽에 두 가닥 전선이 연결되어 있고 이런 방식을 2선식이라고 합니다.

그런데 오른쪽 사진에 보면 벽면 안쪽에 파란색 전선 두 가닥이 돌돌 말려있습니다.

제가 찾아봤을 때는 2선식 비디오폰의 종류는 별로 없었고 가격도 상대적으로 많이 비쌌습니다.

저는 파란색 전선이 거실 인터폰이 있는 곳과 연결되어 있었기 때문에 4선식 설치가 가능했습니다.

드라이버를 이용해 초인족 뒤에 연결된 두 가닥 전선을 분리했습니다.

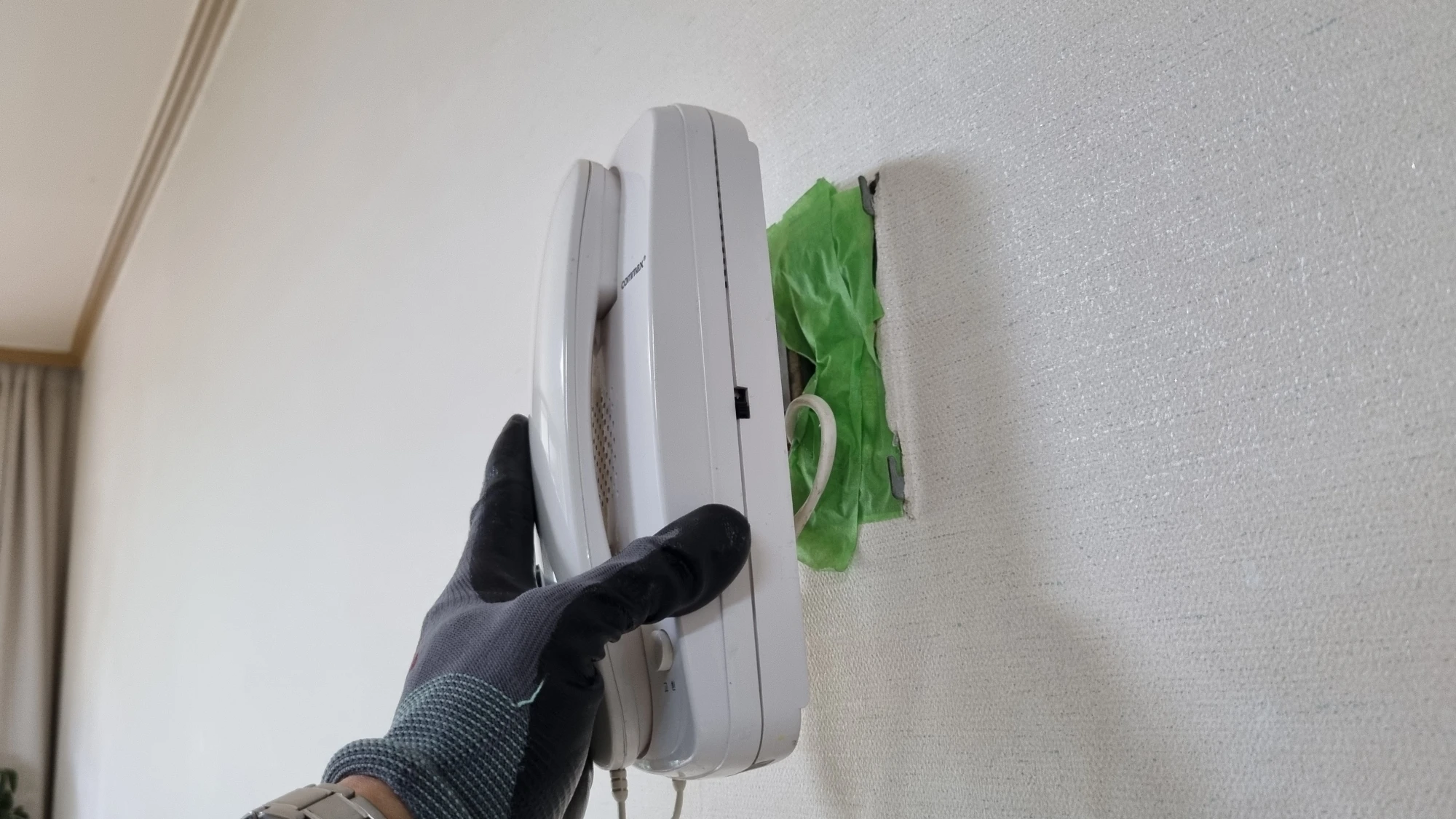

거실 벽면에 인터폰을 위로 살짝 들어 올렸더니 왼쪽 사진처럼 떨어졌습니다.

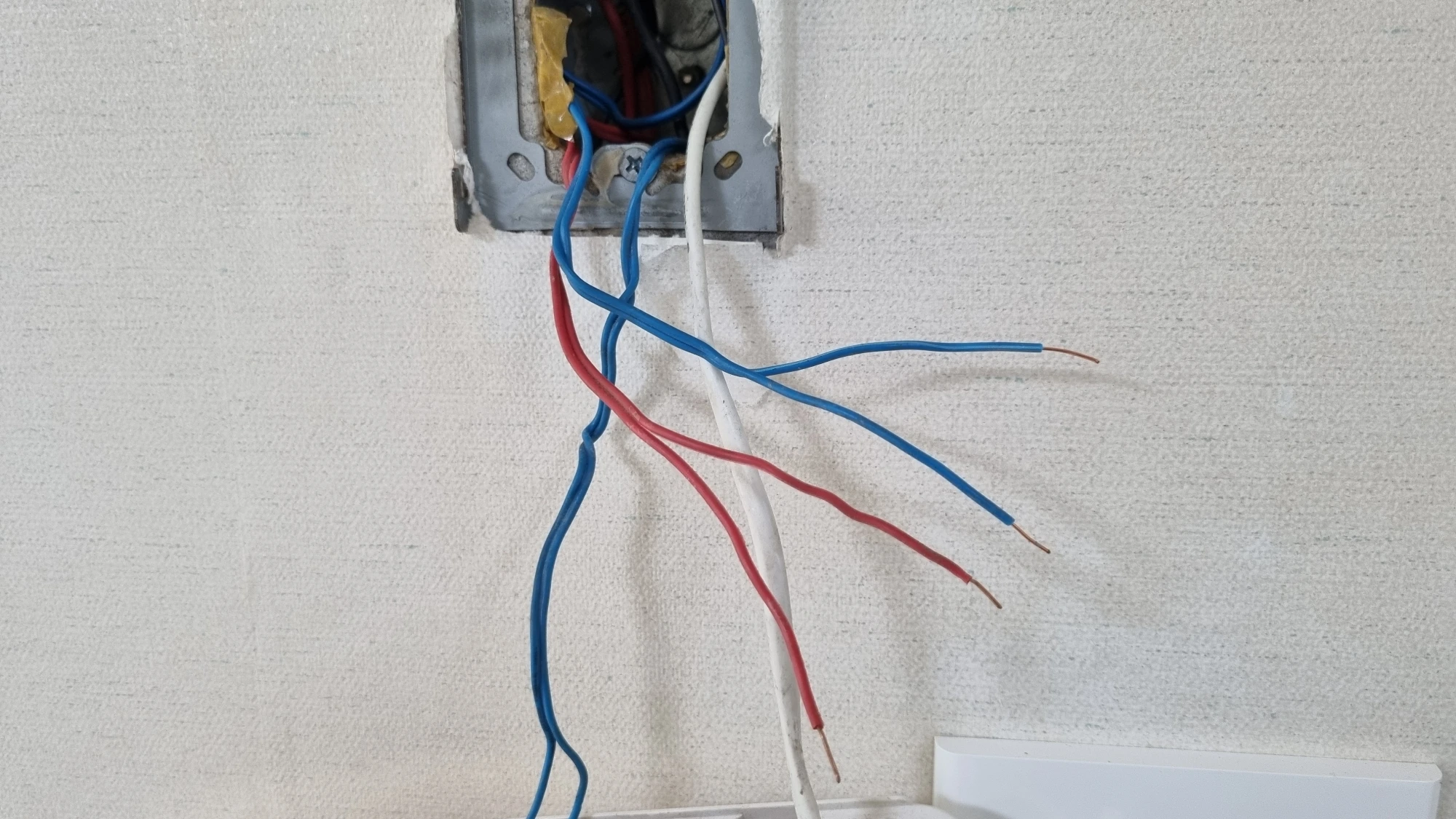

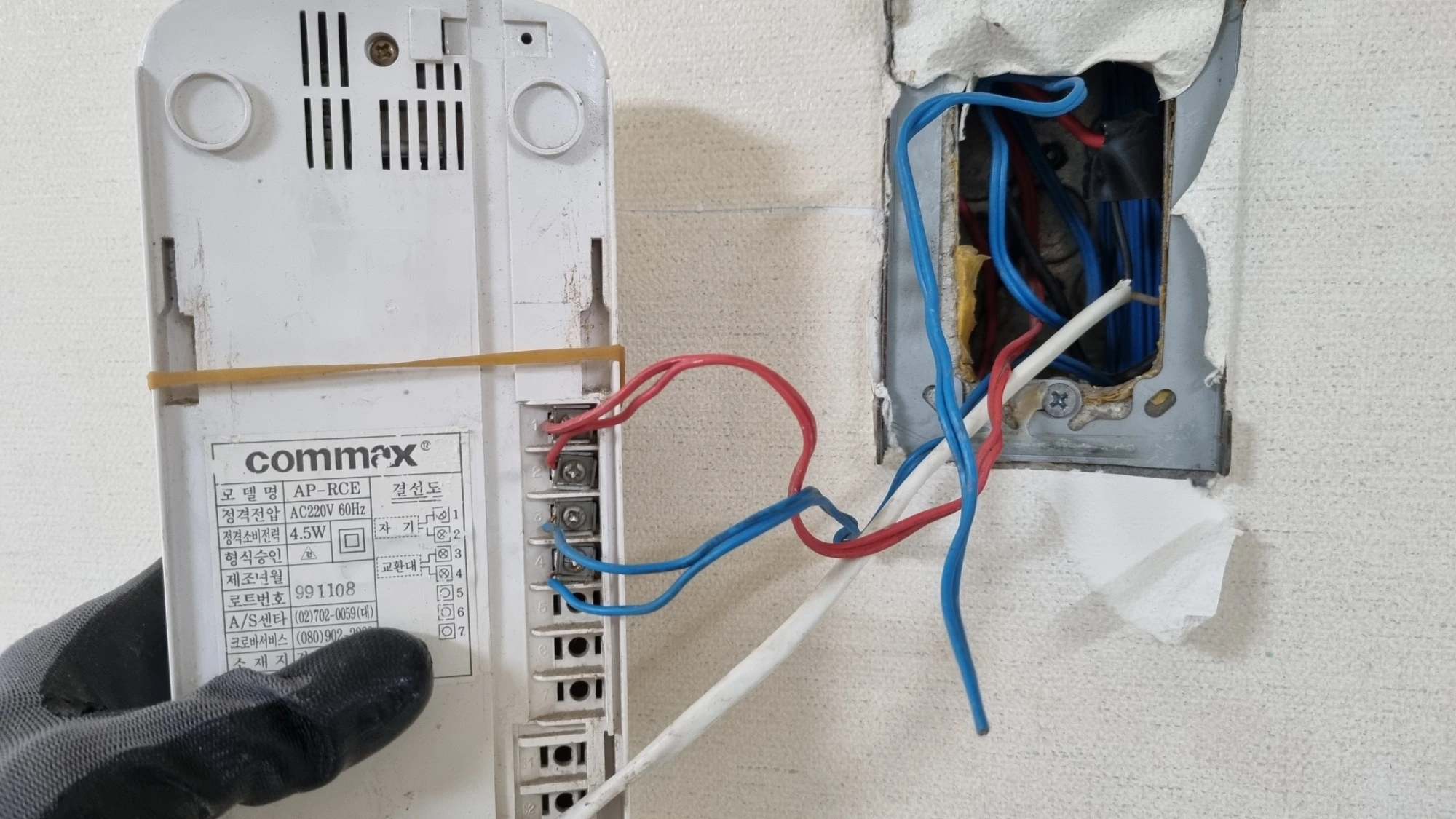

전선은 오른쪽 사진처럼 네 가닥 전선이 연결되어 있으며 파란색 두 가닥은 현관문 초인종에 연결된 전선이고 빨간색 두 가닥 전선은 경비실과 연결되어 있는 상태였습니다.

그리고 벽면 안쪽에 사용하지 않고 있는 파란색 전선 두 가닥이 있었습니다.

이 파란색 전선이 현관 초인종 뒤에 있던 전선과 연결된 것인지 확인을 해야 했습니다.

참고로 이런 전선 대신 인터넷 케이블처럼 생긴 전선이 들어 있는 경우도 있으며 인터넷 케이블과 같은 형태의 전선이 매설되어 있으면 전선을 구분하는 것이 쉽기 때문에 작업이 조금 수월해집니다.

드라이버를 이용해 인터폰 뒤에 연결된 네 가닥 전선을 분리합니다.

참고로 아래쪽에 연결된 굵은 흰색 전선은 220 볼트 전기가 흐르는 전원 공급 전선으로 이 전선은 지금 분리하지 않고 나중에 비디오폰에 연결할 때 분리합니다.

현관 초인종 뒤쪽 네 가닥 전선과 거실 인터폰 뒤에 네 가닥 전선이 서로 연결된 것도 확인해야 하고 네 가닥 전선을 각각 구분해서 사용해야 하기 때문에 구분을 해야 했습니다.

전선의 연결상태를 확인하고 구분하려면 부저단선 테스터라는 걸 사용하는데 저는 당장 그게 없어서 렌턴을 이용해 같은 용도의 도구를 만들었습니다.

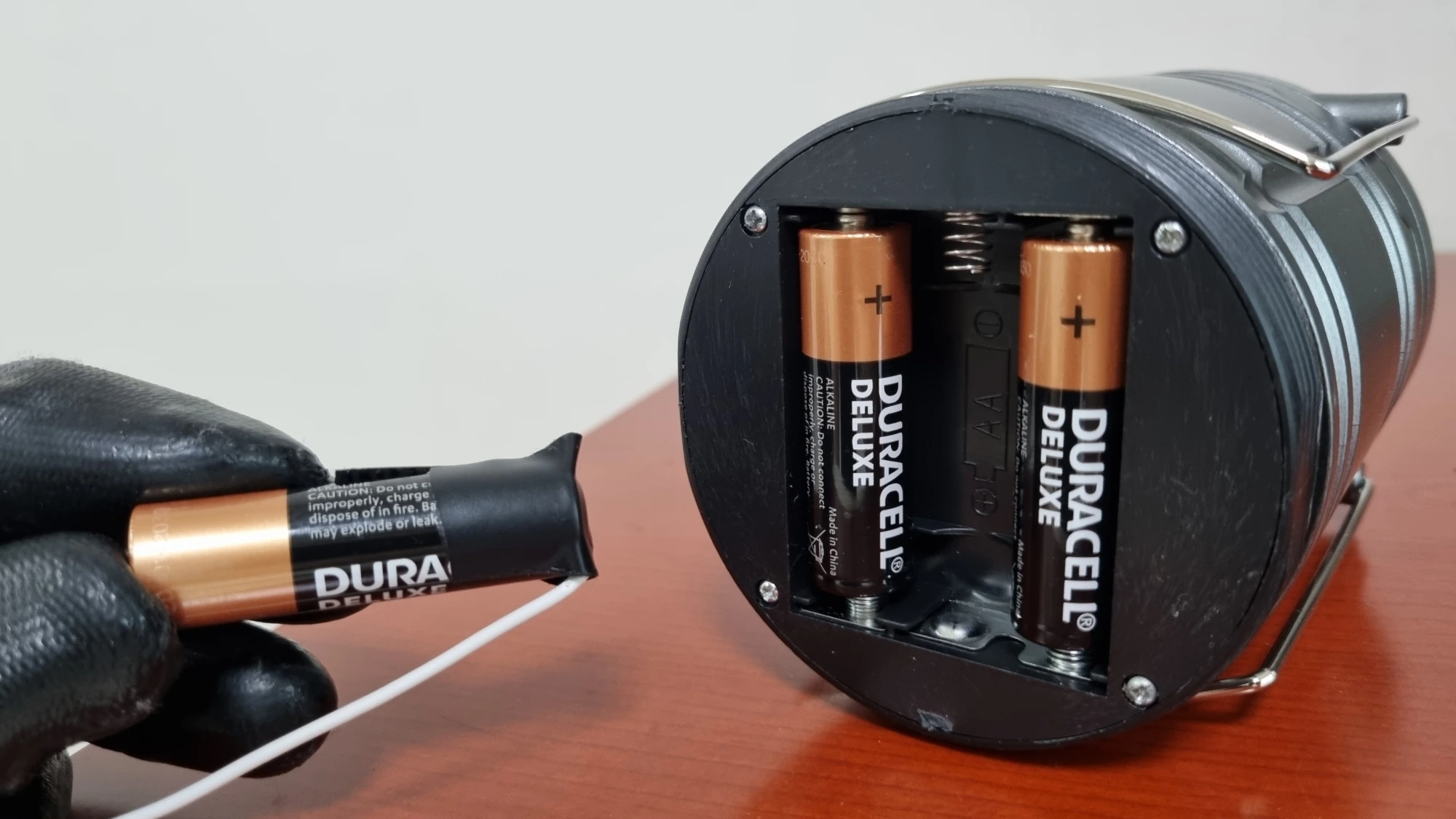

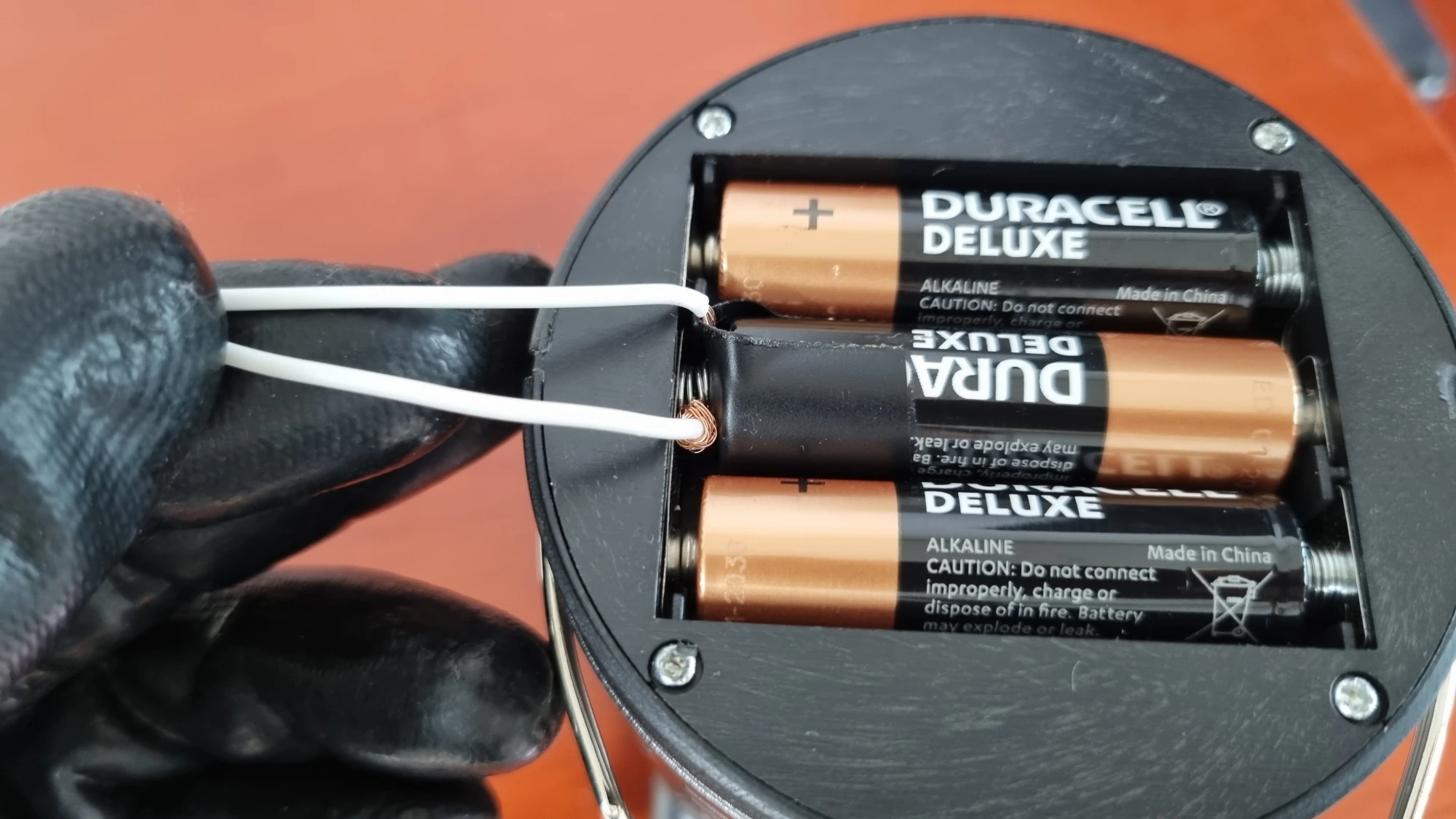

먼저 왼쪽 사진처럼 렌턴의 건전지 하나를 빼서 마이너스 단자에 전선 피복을 벗긴 전선 끝부분을 밀착시키고 절연 테이프로 붙였습니다.

그리고 건전지를 끼우는 곳 마이너스 단자 쪽에도 전선을 연결해 놓은 상태에서 건전지를 끼웠습니다.

건전지와 단자 사이에 절연 테이프가 붙어 있기 때문에 이 상태에서는 렌턴을 켜도 불이 들어오지 않습니다.

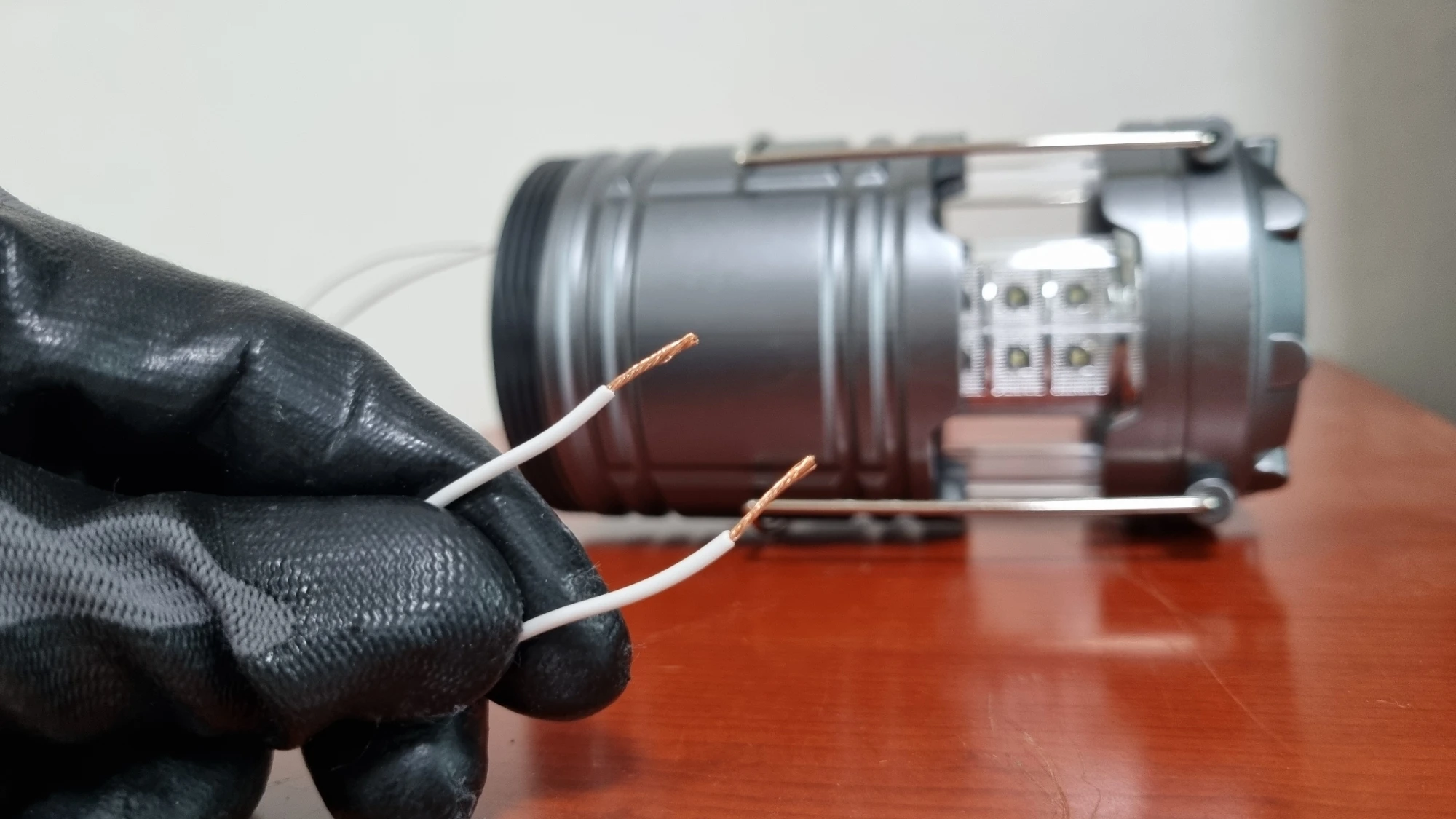

하지만 오른쪽 사진처럼 배터리 마이너스 단자와 렌턴 마이너스 단자에 연결된 전선을 서로 연결하면 렌턴이 켜집니다.

부저 단선 테스터는 부저가 울리는 것을 보고 전선이 연결되어 있는 것을 확인할 수 있지만 제가 만든 렌턴 단선 테스터는 렌턴에 불이 켜지는지 여부를 보고 전선이 연결되어 있는지 여부를 확인할 수 있습니다.

왼쪽 사진처럼 초인종 뒤쪽에 네 가닥 전선에 꼬리표를 붙였습니다.

그리고 오른쪽 사진처럼 빨간색 1번 전선과 파란색 3번 전선을 서로 연결해 놨습니다.

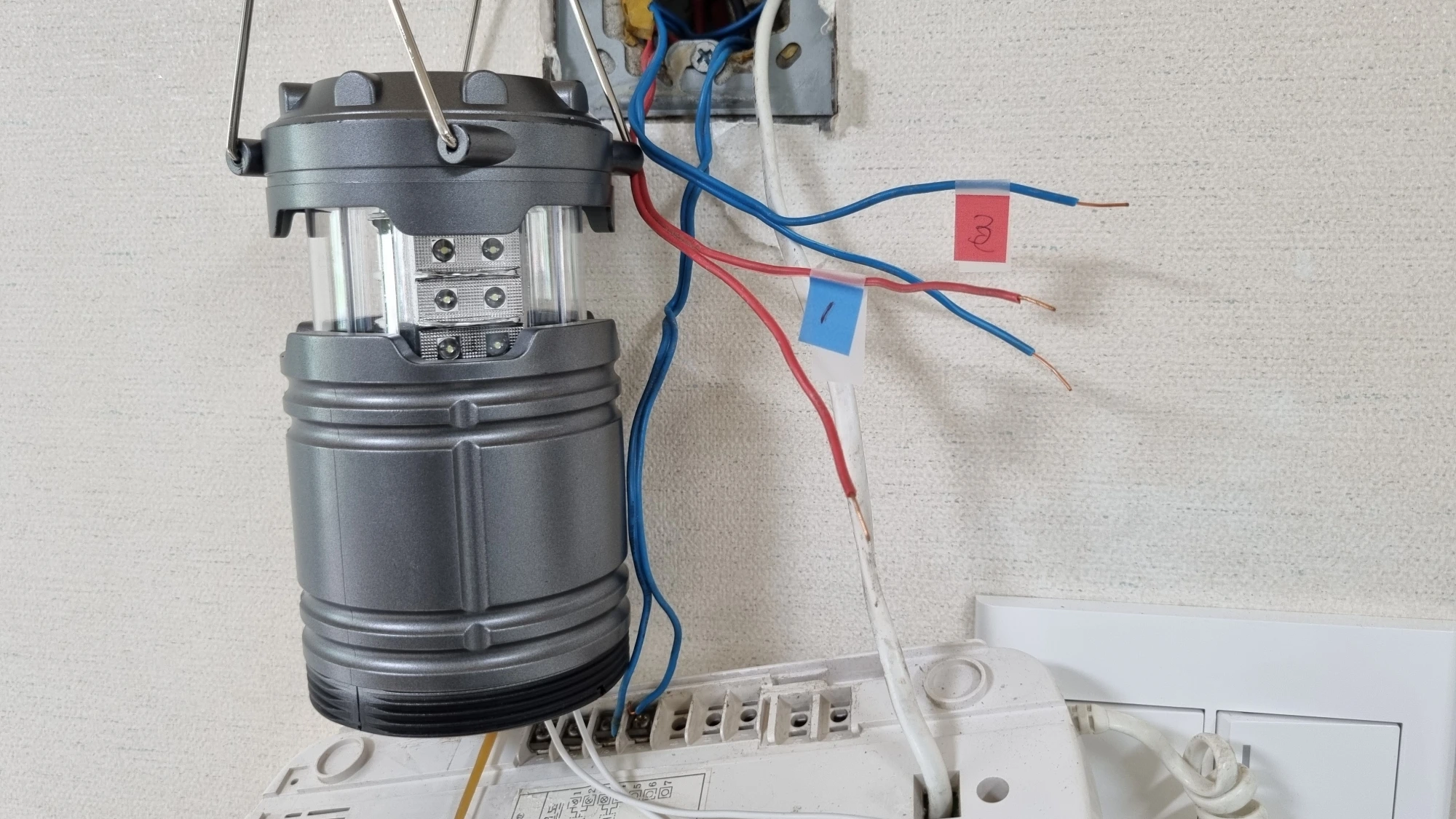

왼쪽 사진처럼 거실 인터폰에 연결되었던 빨간색 전선과 벽면 안쪽에 들어있던 파란색 전선을 빼서 끝부분에 피복을 벗겼습니다.

그리고 빨간색 전선 한가닥과 파란색 전선 한가닥을 번갈아가며 렌턴 전선에 연결합니다.

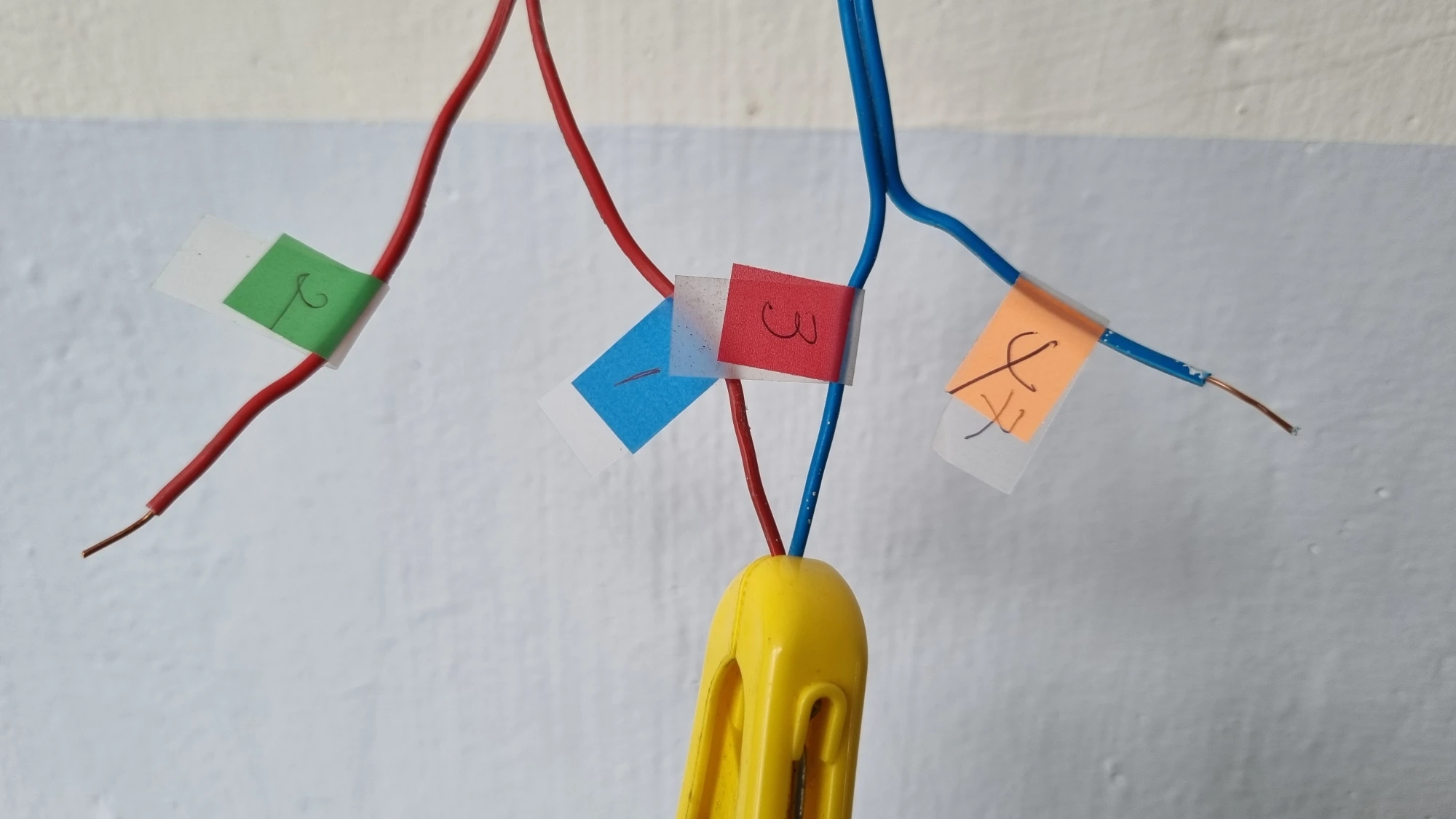

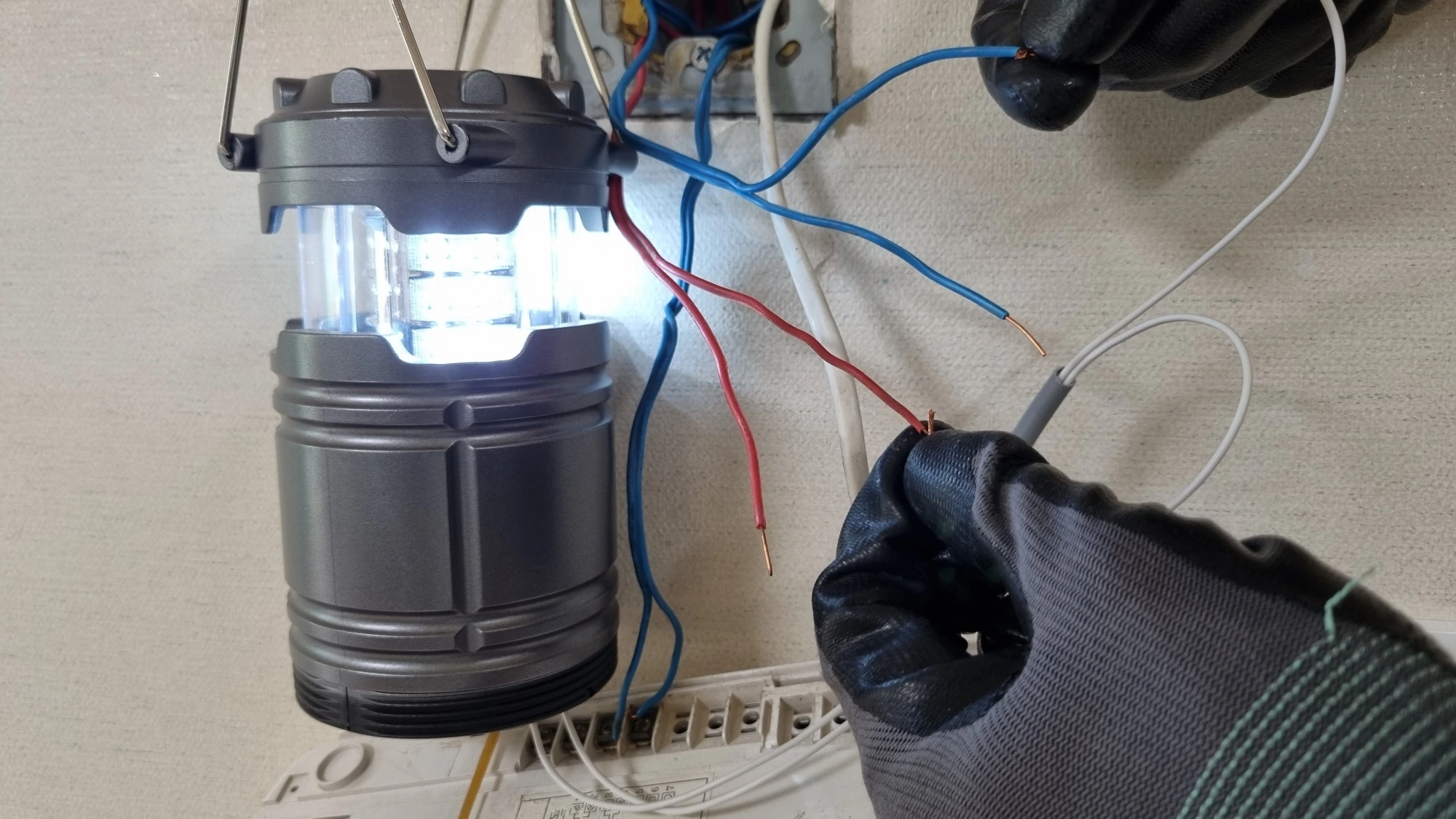

오른쪽 사진처럼 렌턴에 불이 켜지면 이때 연결된 빨간색 전선은 현관에 1번 전선과 연결된 것이고 파란색 전선은 현관에 3번 전선과 연결되어 있는 것이라고 판단할 수 있습니다.

왼쪽 사진처럼 앞서 렌턴에 불이 켜진 빨간색 1번 전선과 파란색 3번 전선에 꼬리표를 달아줍니다.

그리고 나머지 빨간색 전선은 현관의 2번 전선과 연결되어 있는 것이고 나머지 파란색 전선은 현관에 4번 전선과 연결되어 있는 것이라고 판단할 수 있습니다.

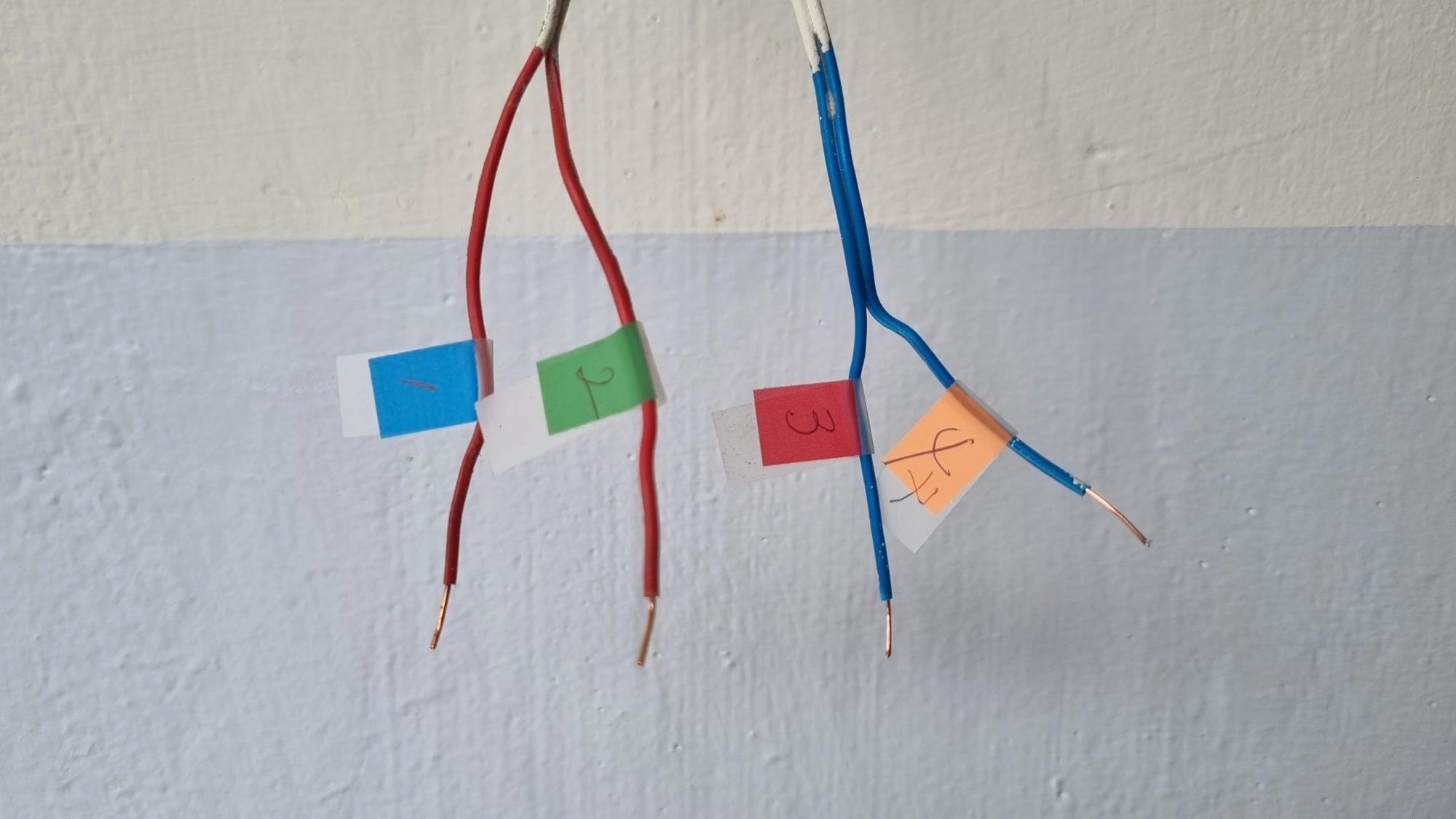

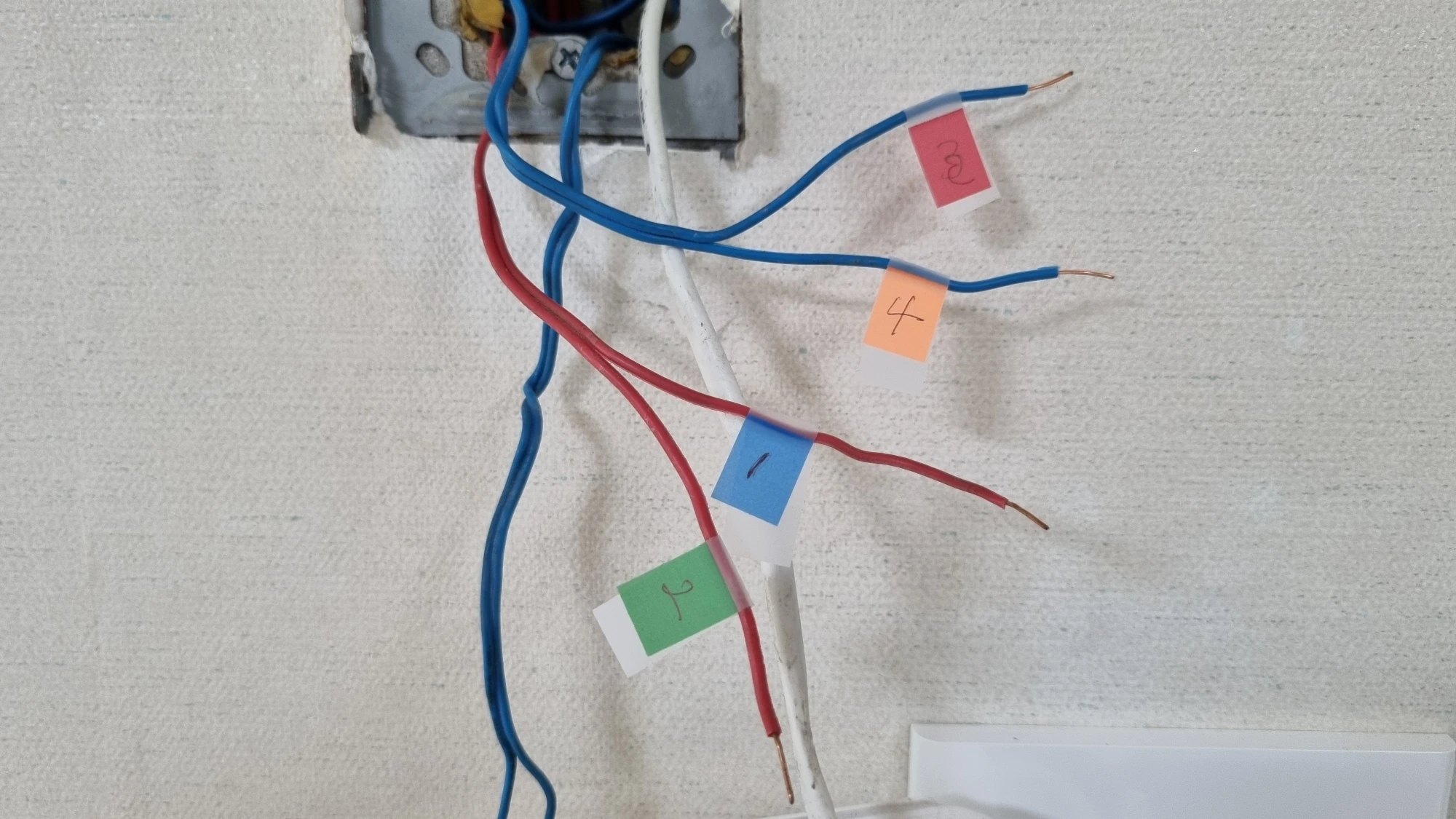

오른쪽 사진처럼 네 가닥 전선에 꼬리표를 붙였습니다.

꼬리표를 붙인 후에 현관에 2번과 4번 전선을 연결해 놓은 상태에서 렌턴 단선 테스터를 가지고 거실에 2번 4번 전선을 연결해서 불이 켜지는 것을 한 번도 더 확인했습니다.

저는 테스트 한 번으로 네 가닥 전선을 모두 구분했지만 만약 네 가닥 전선이 모두 같은 색이라면 테스트를 한번 더해야 네 가닥 전선을 구분할 수 있습니다.(첫 번째 테스트에서 불이 켜진 전선 두 가닥을 빨간색 전선이라고 생각하고 불치 켜지지 않은 나머지 전선을 파란색 전선이라고 생각하고 한 번 더 테스트를 하면 네 가닥 전선을 구분할 수 있습니다.)

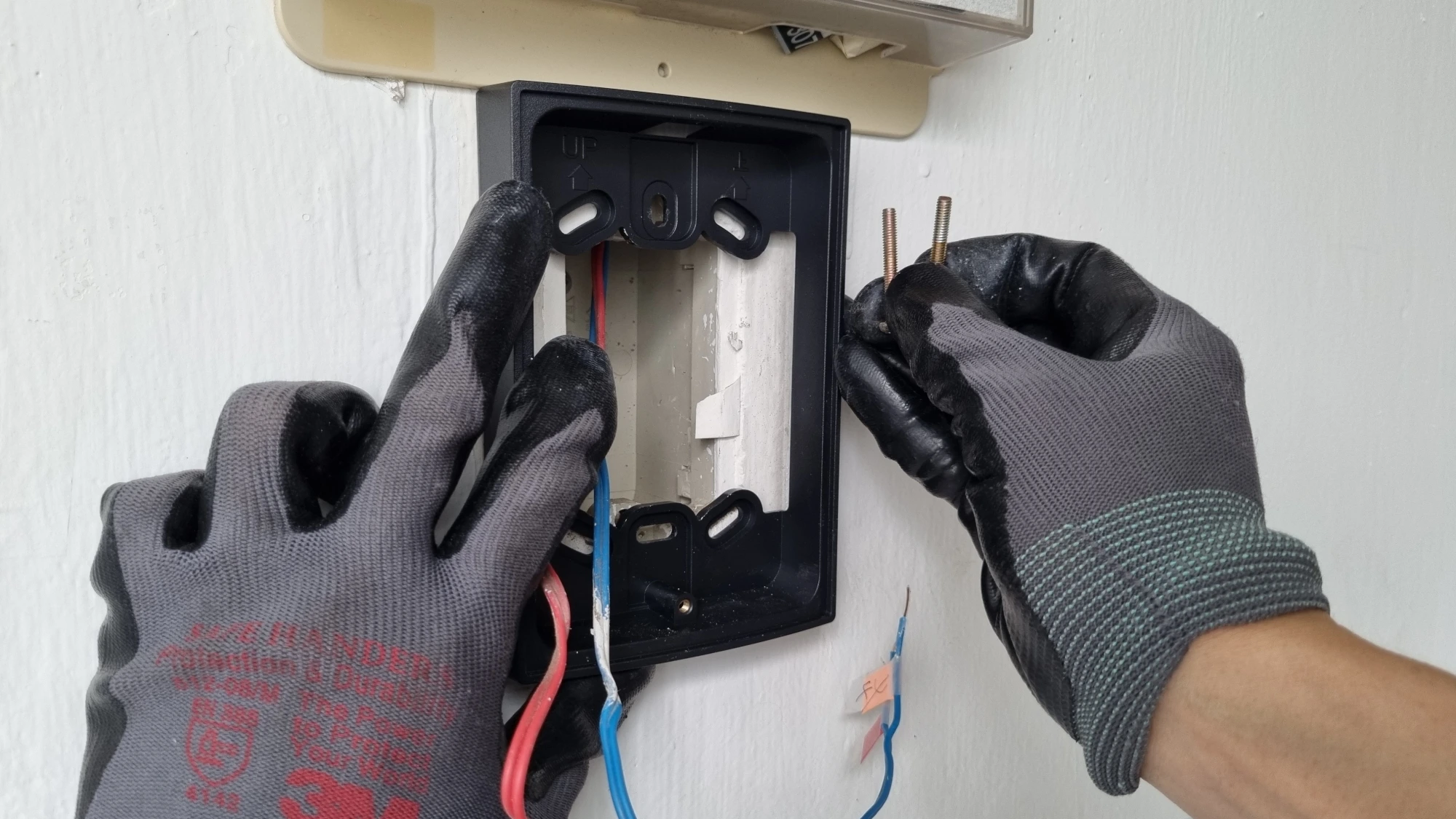

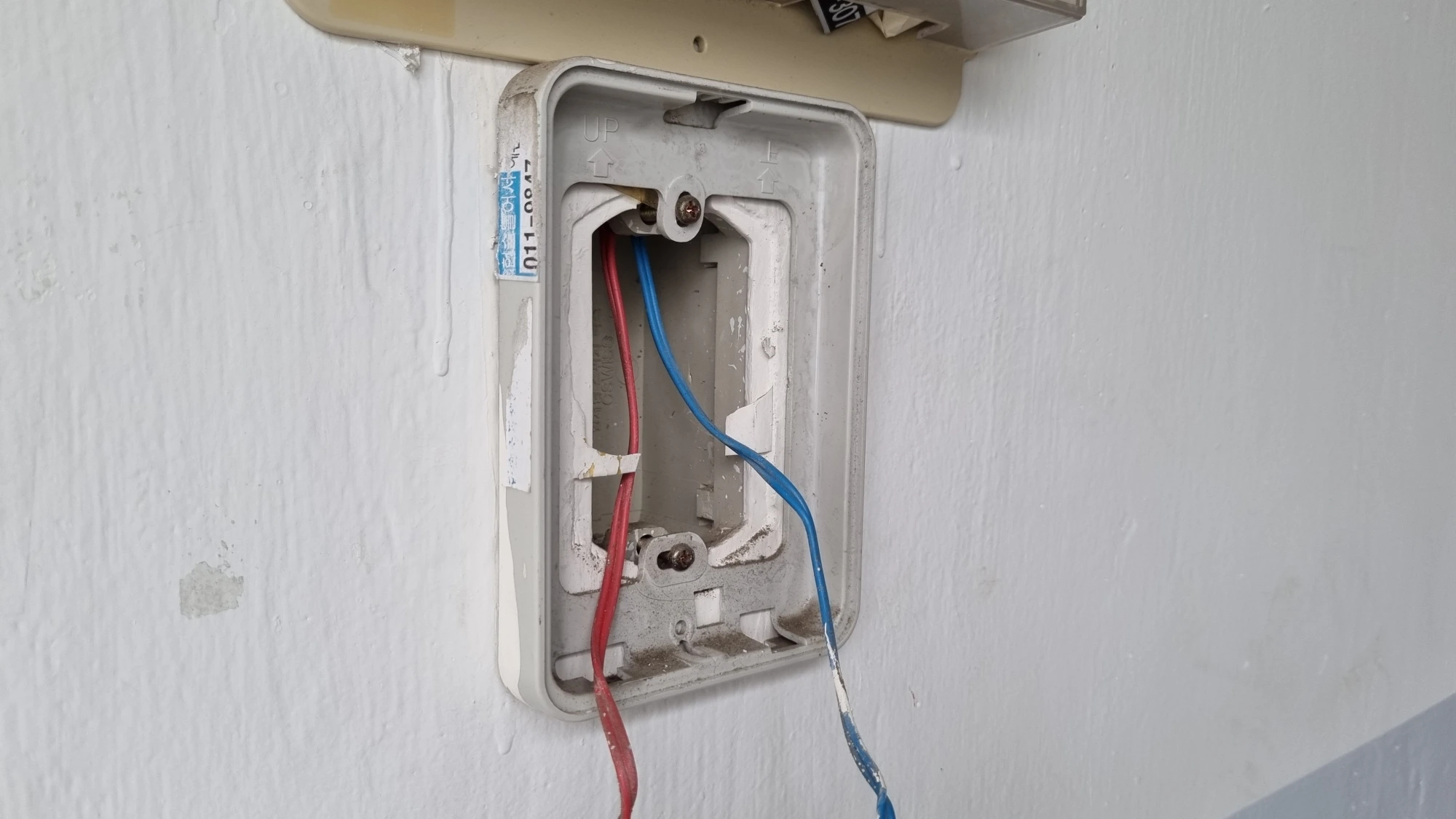

기존에 달려있던 현관문 초인종 브래킷의 위아래 볼트를 풀어 떼어내고 오른쪽 사진처럼 새 초인종 브래킷을 고정했습니다.

볼트 위치는 대체로 호환이 되는 것으로 보이지만 만약 모양이나 형태가 많이 다른 초인종이라면 제품 규격을 확인한 후에 선택해야겠죠?

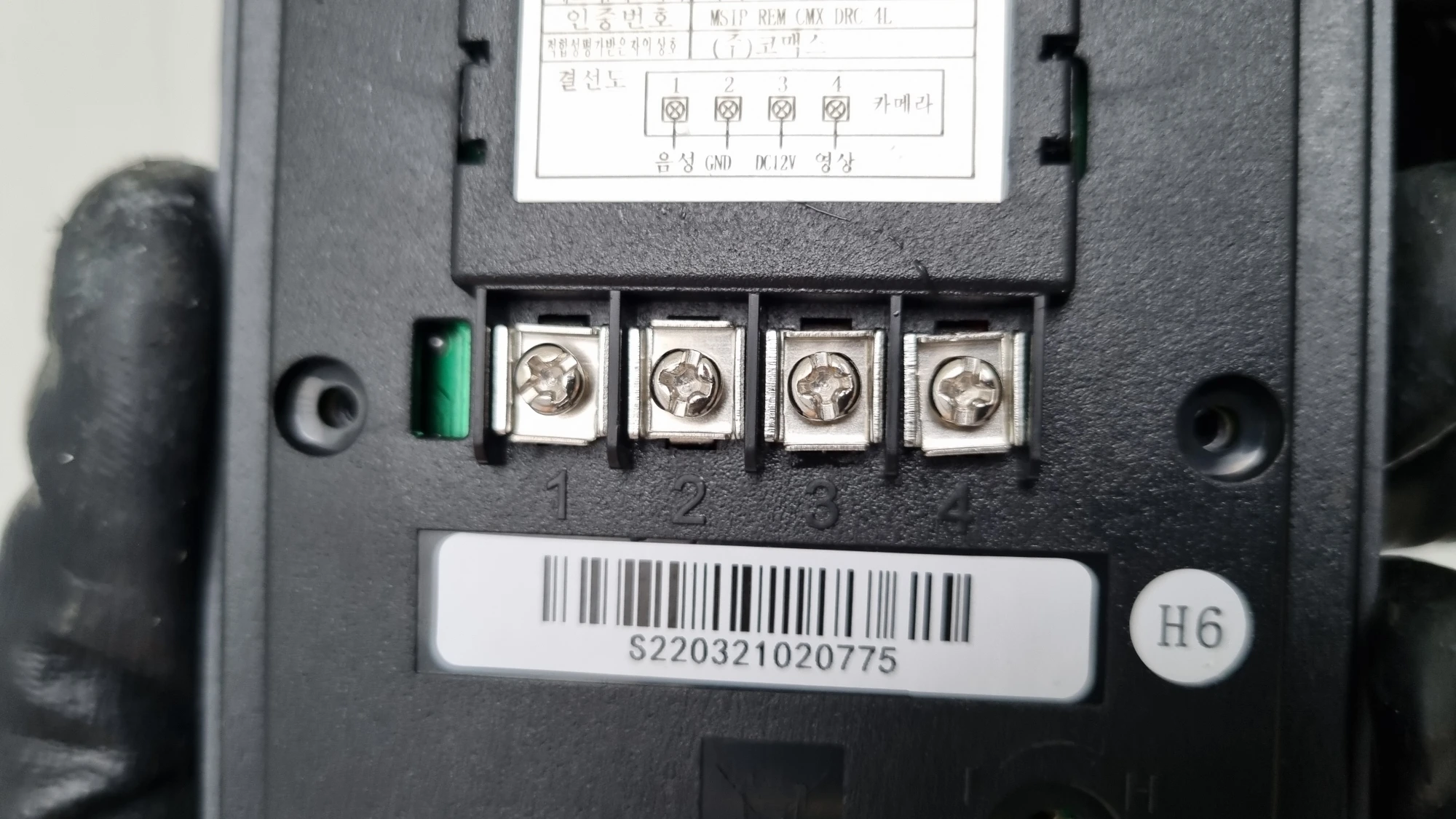

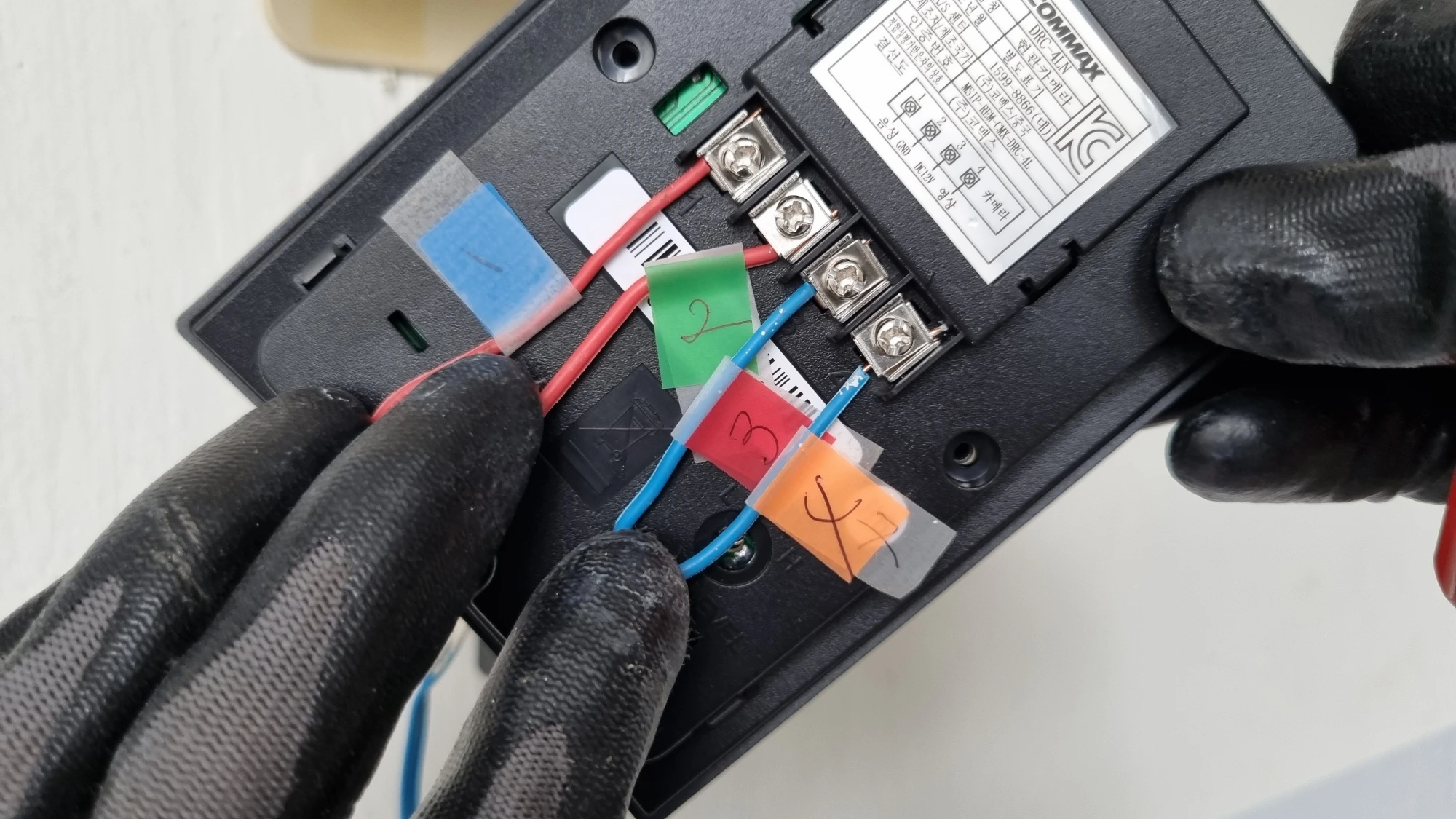

초인종 뒤쪽에는 네 개의 단자가 있고 왼쪽 사진처럼 각각의 번호가 있습니다.

가운데 사진처럼 전선 꼬리표에 번호와 단자 번호를 맞춰 연결합니다.

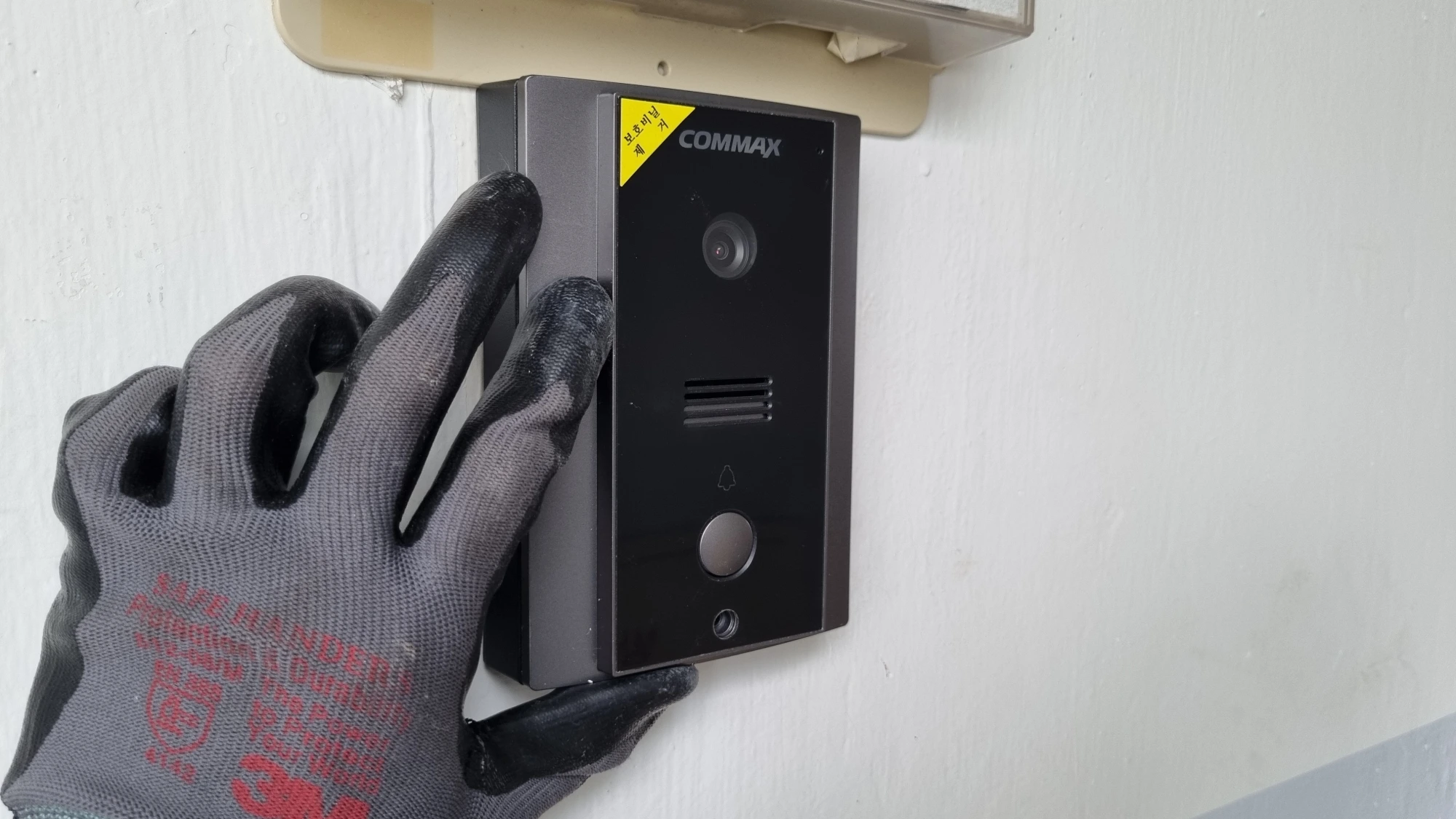

그리고 전선을 벽면 안쪽으로 잘 정리해서 밀어 넣고 오른쪽 사진처럼 초인종을 벽면에 밀착시킨 상태에서 고정 볼트로 고정했습니다.

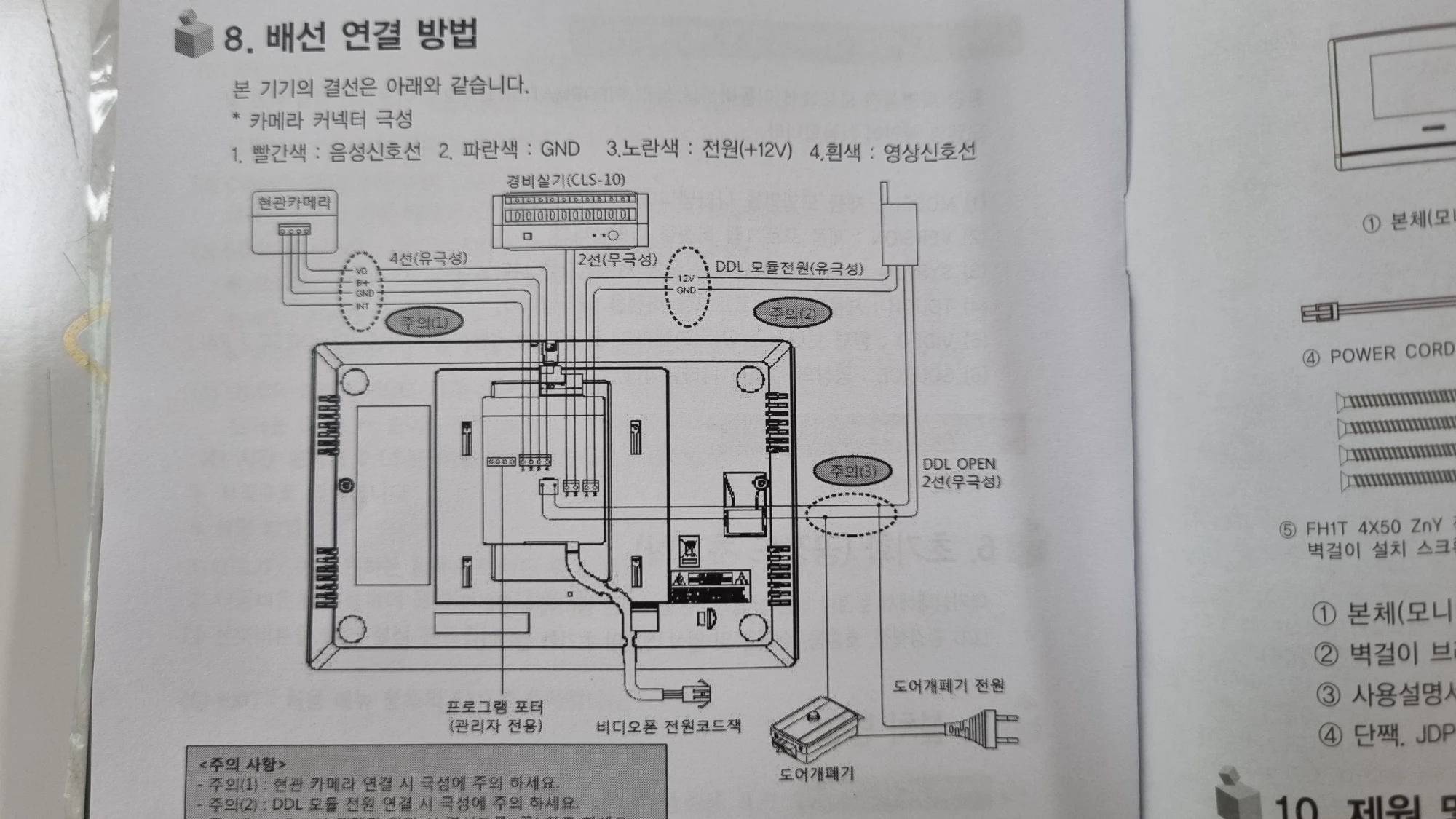

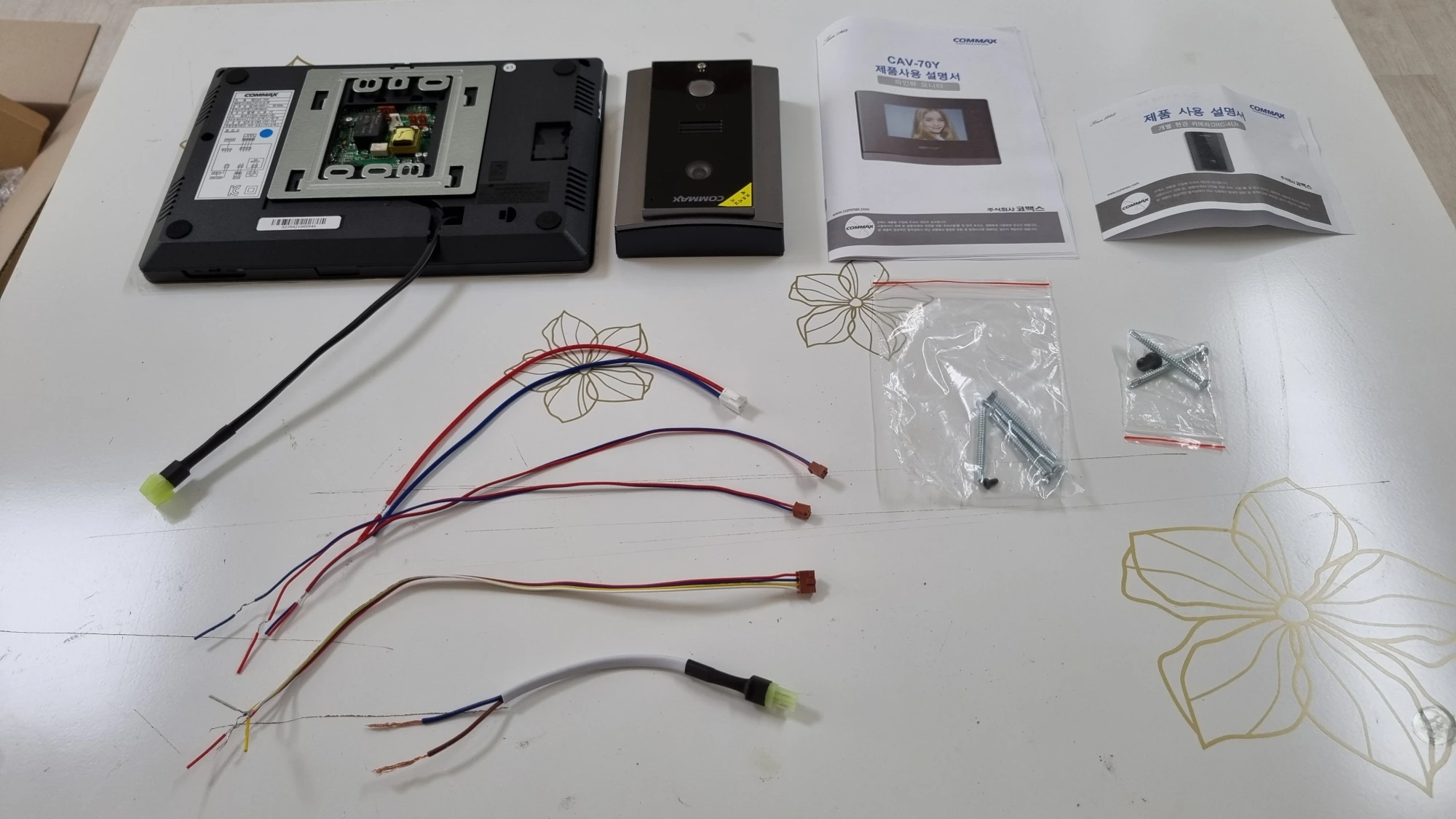

왼쪽 사진은 제가 설치한 비디오폰의 구성품이며 오른쪽 사진은 설치 및 배선 설명서입니다.

그런데 기존에 달려있던 인터폰은 아날로그 방식이었지만 새로 설치한 비디오폰은 디지털 방식입니다.

제가 찾아본 아날로그 방식 비디오폰은 종류가 상대적으로 적었고 가격도 많이 비쌌습니다.

저처럼 거실과 현관문 사이에서만 사용한다면 아날로그 방식과 아날로그 방식 어느 것을 사용해도 상관없고 2선식, 4선식만 구분해서 제품을 선택해도 됩니다.

하지만 아파트 공동 출입구, 경비실과 통화를 해야 한다면 아날로그 방식과 디지털 방식을 구분해서 설치해야 합니다.

먼저 1층 공동 현관 출입구에 인터폰이나 비디오폰이 있고 집 호수를 눌러 세대 거실에 설치되어 있는 인터폰 또는 비디오폰으로 통화를 한다면 디지털 방식의 비디오폰을 설치해야 합니다.

예를 들어 1층 공동 현관에서 905호와 통화를 해야 할 때 1층 공동 현관 인터폰의 키패드에서 905를 눌러 통화하는 방식이라면 디지털 방식의 비디오폰을 설치해야 합니다.

또한 아파트 경비실에서 세대와 통화를 할 때 아파트 경비실에 교환기 키패드에서 세대 호수를 눌러 호출 통화를 하는 방식이라면 디지털 방식으로 설치해야 합니다.

물론 아파트 공동 현관에 인터폰이 없고 경비실과 통화를 하지 않는다면 디지털 방식, 아날로그 방식 어느 것을 사용해도 됩니다.

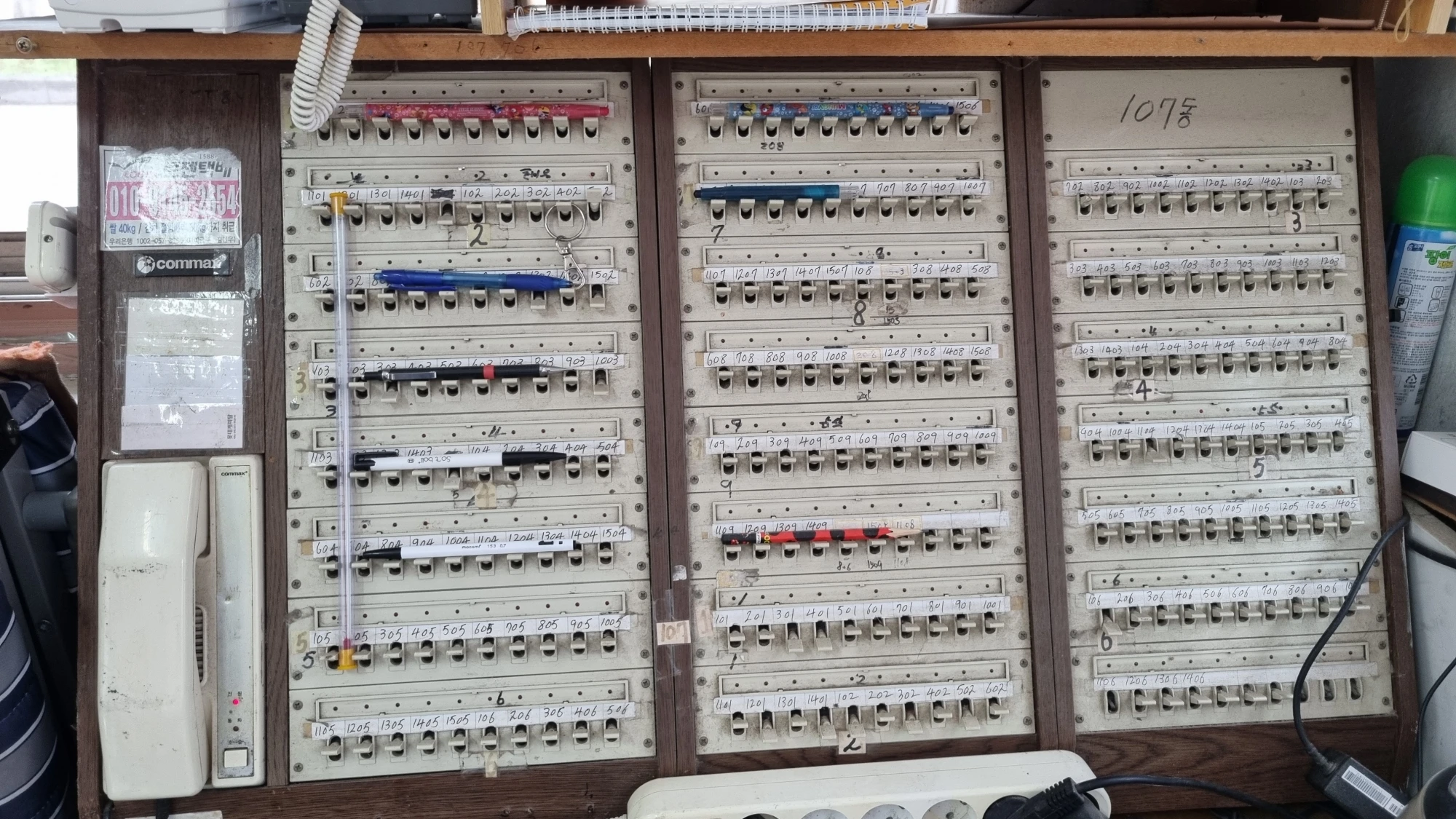

위에 사진은 아파트 경비실 교환기입니다.

세대와 통화를 할 때 키패드에서 세대 호수를 누르는 것이 아니라 각 세대에 연결된 스위치를 눌러 호출 및 통화하는 방식인 경우에는 아날로그 방식으로 설치해야 합니다.

해당 비디오폰 구성품에는 전선이 연결된 잭이 있고 벽면에서 나온 전선과 연결한 뒤 잭을 비디오폰 뒤에 끼워야 합니다.

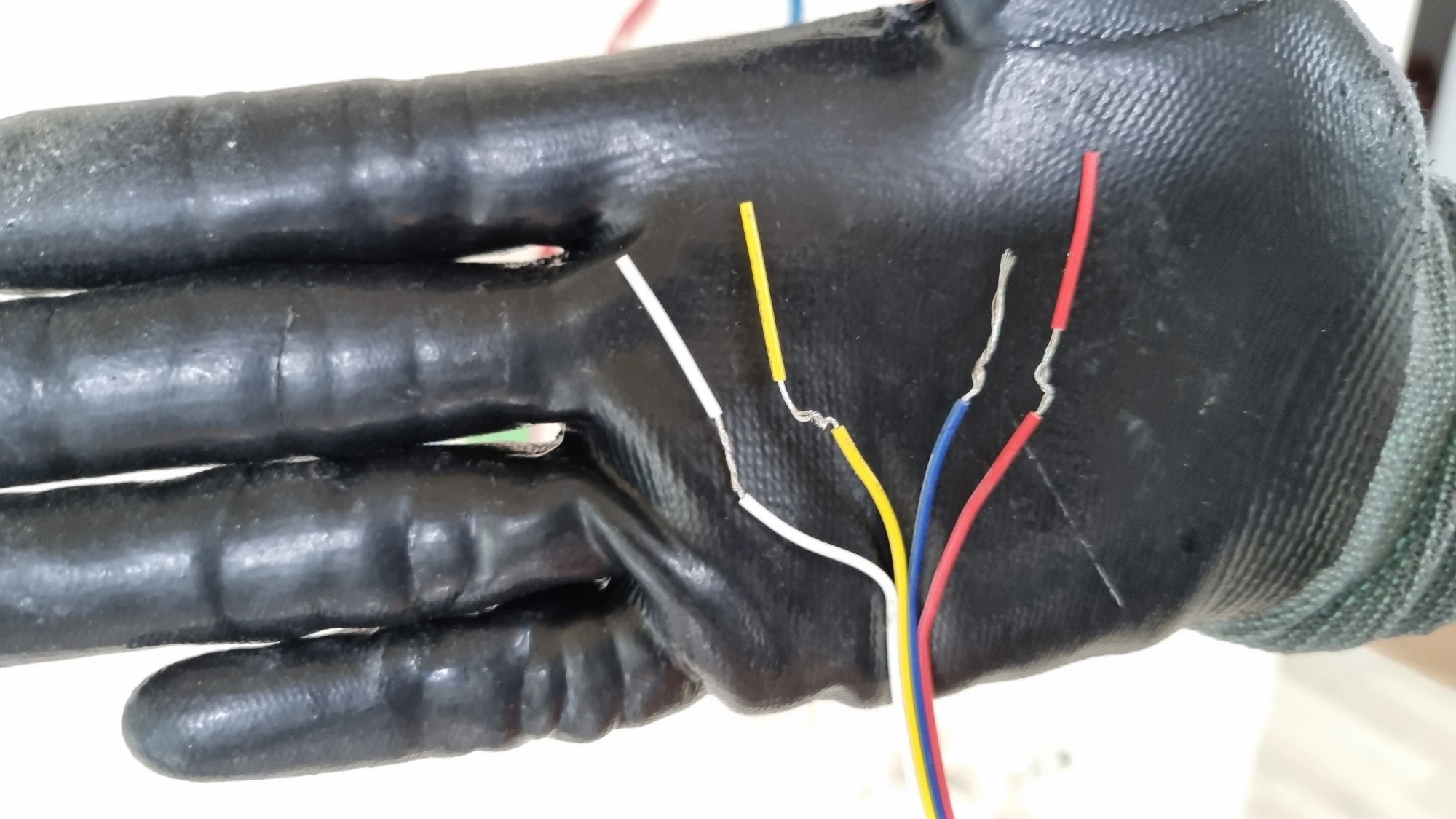

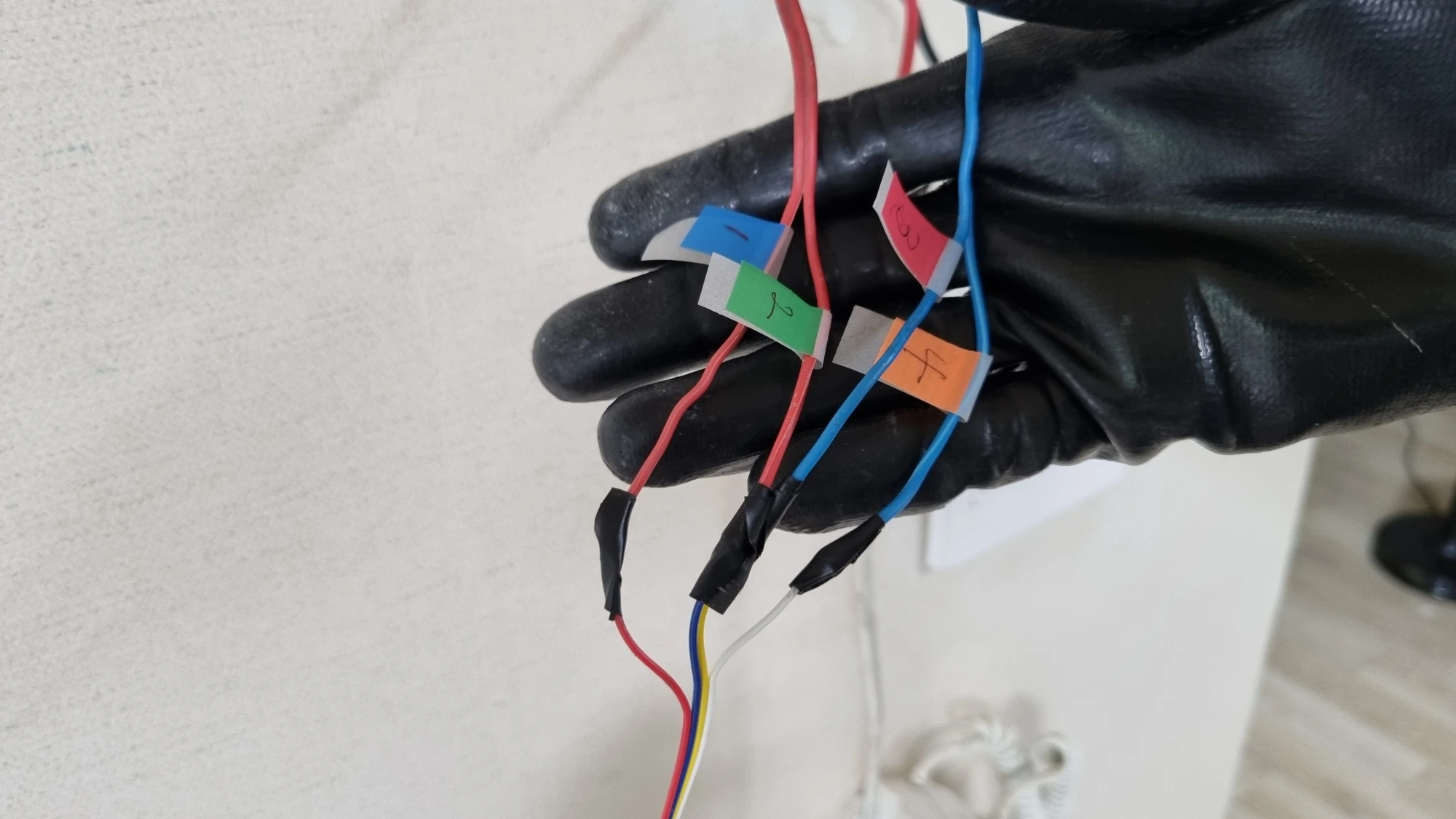

왼쪽 사진은 비디오폰 구성품으로 들어있는 잭이 연결된 전선으로 색깔별로 1번부터 4번까지 번호가 있으며 그 번호에 맞춰 오른쪽 사진처럼 거실 벽면에서 나온 전선과 각각 연결하고 절연 테이프를 감았습니다.

저희 인터폰은 벽면에서 나온 220V 전원 전선이 연결되어 있었으며 그 전원 전선은 비디오폰에 옮겨서 연결해야 합니다.

누전 차단기를 내린 상태에서 인터폰에 연결되어 있던 굵은 전원 전선을 분리합니다.

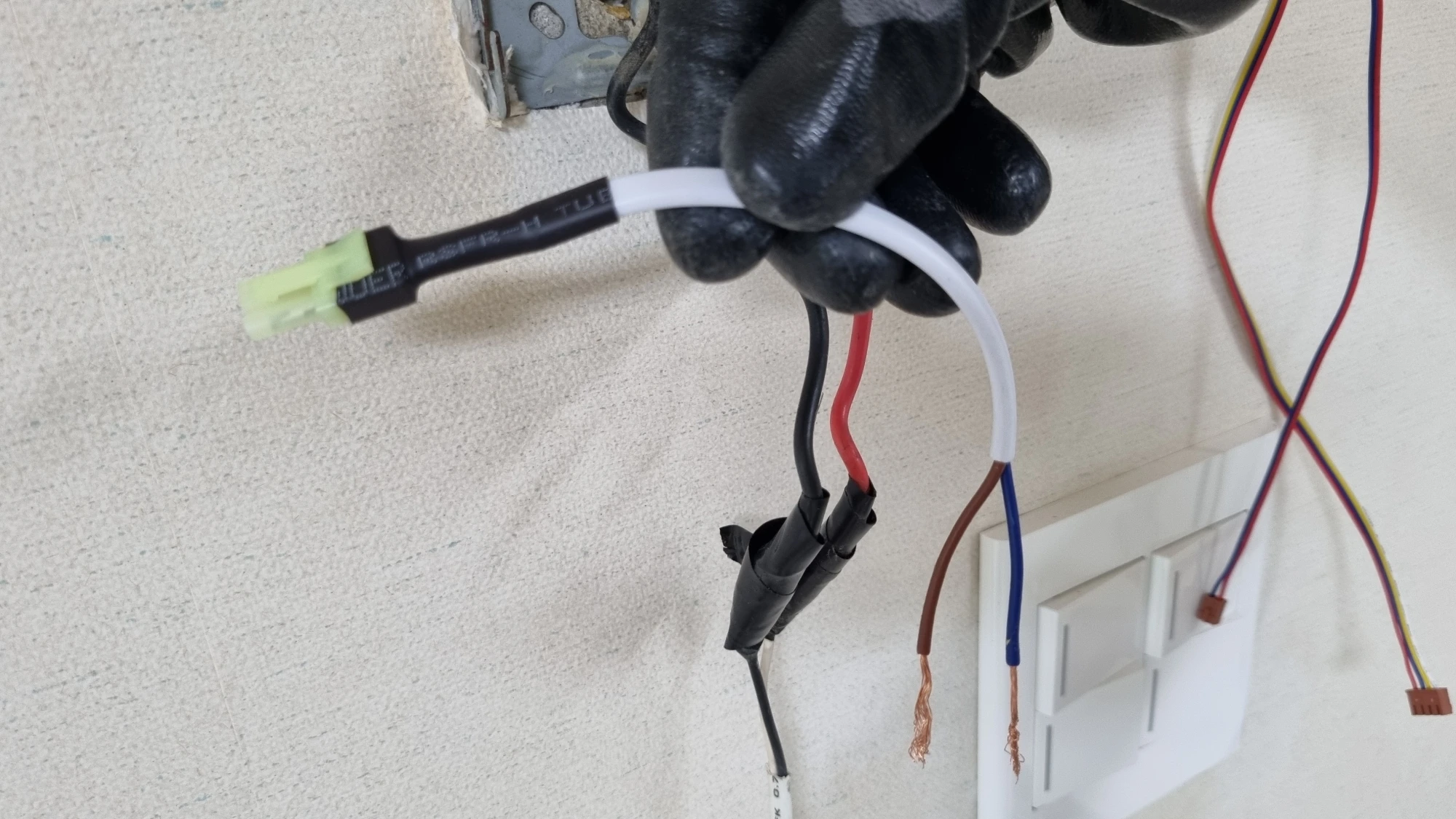

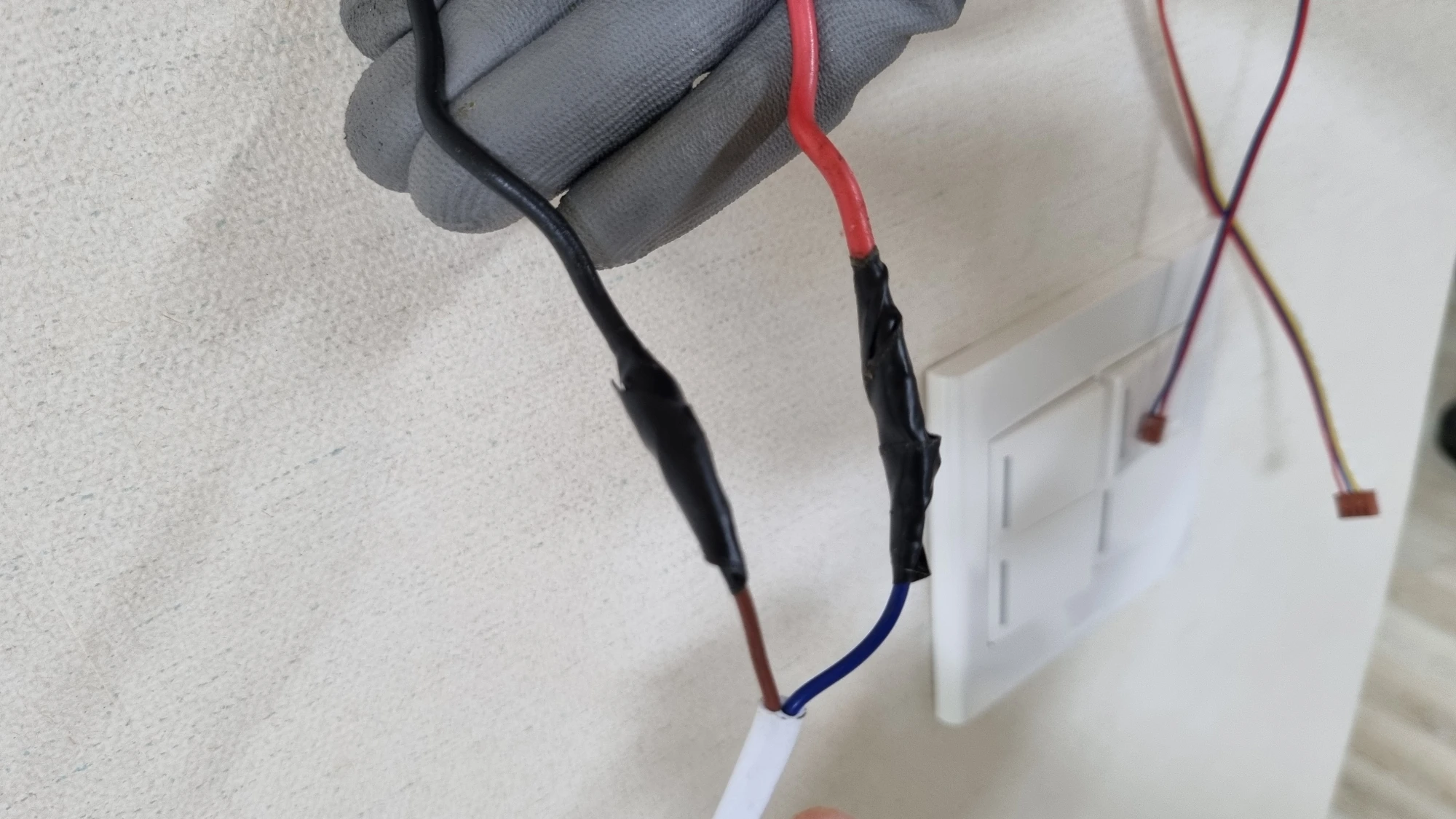

왼쪽 사진은 제품 구성품에 들어있는 전원 연결 잭으로 오른쪽 사진처럼 벽면에서 나온 전선에 각각 연결한 다음 절연테이프를 감았습니다.

이후부터는 다시 누전차단기를 올려도 됩니다.

만약 전원 전선이 벽면에서 나온 것이 아니라 외부 콘센트에 플러그를 끼우는 방식으로 되어 있다면 플러그가 연결된 전선에 연결하면 됩니다.

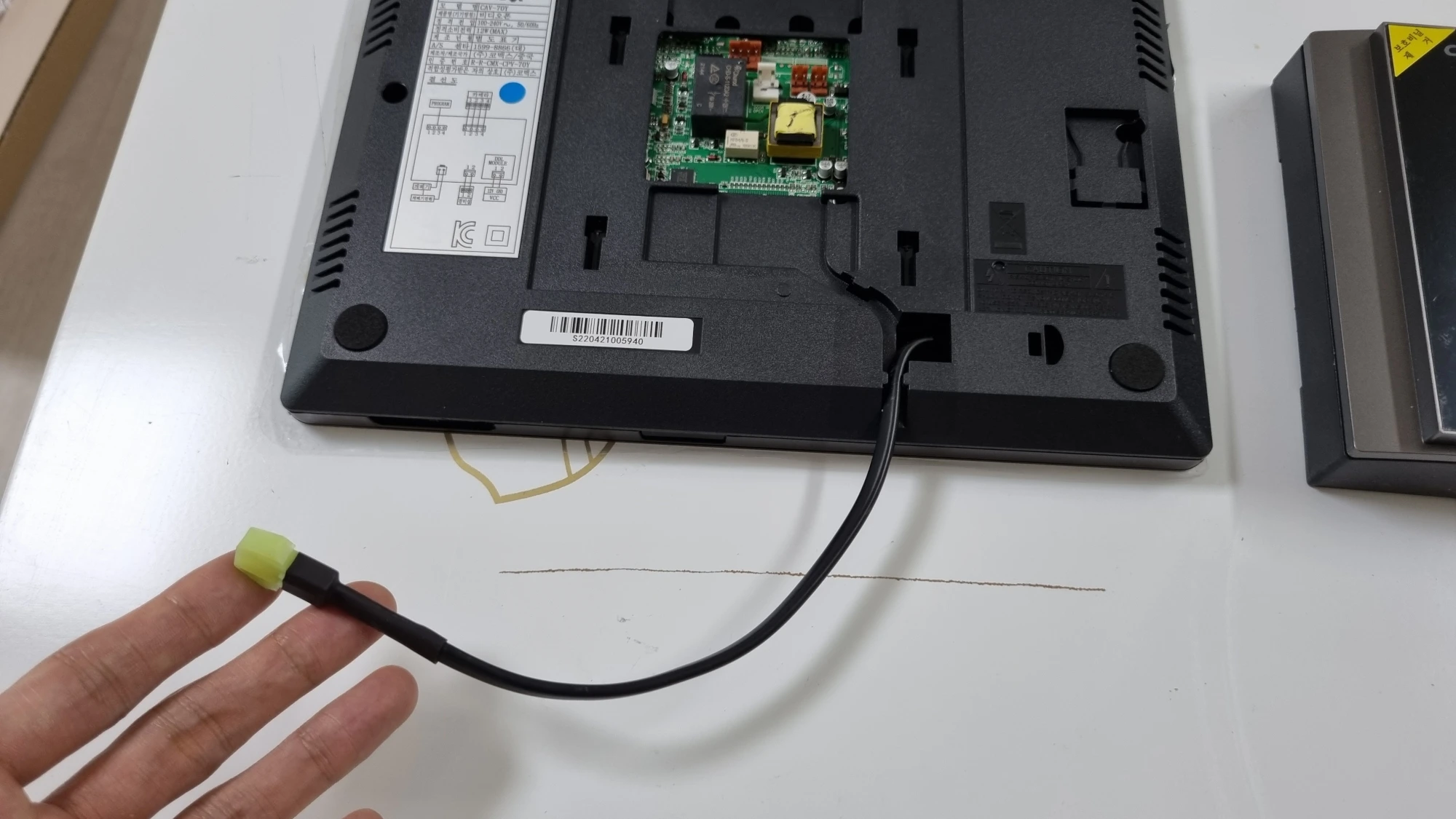

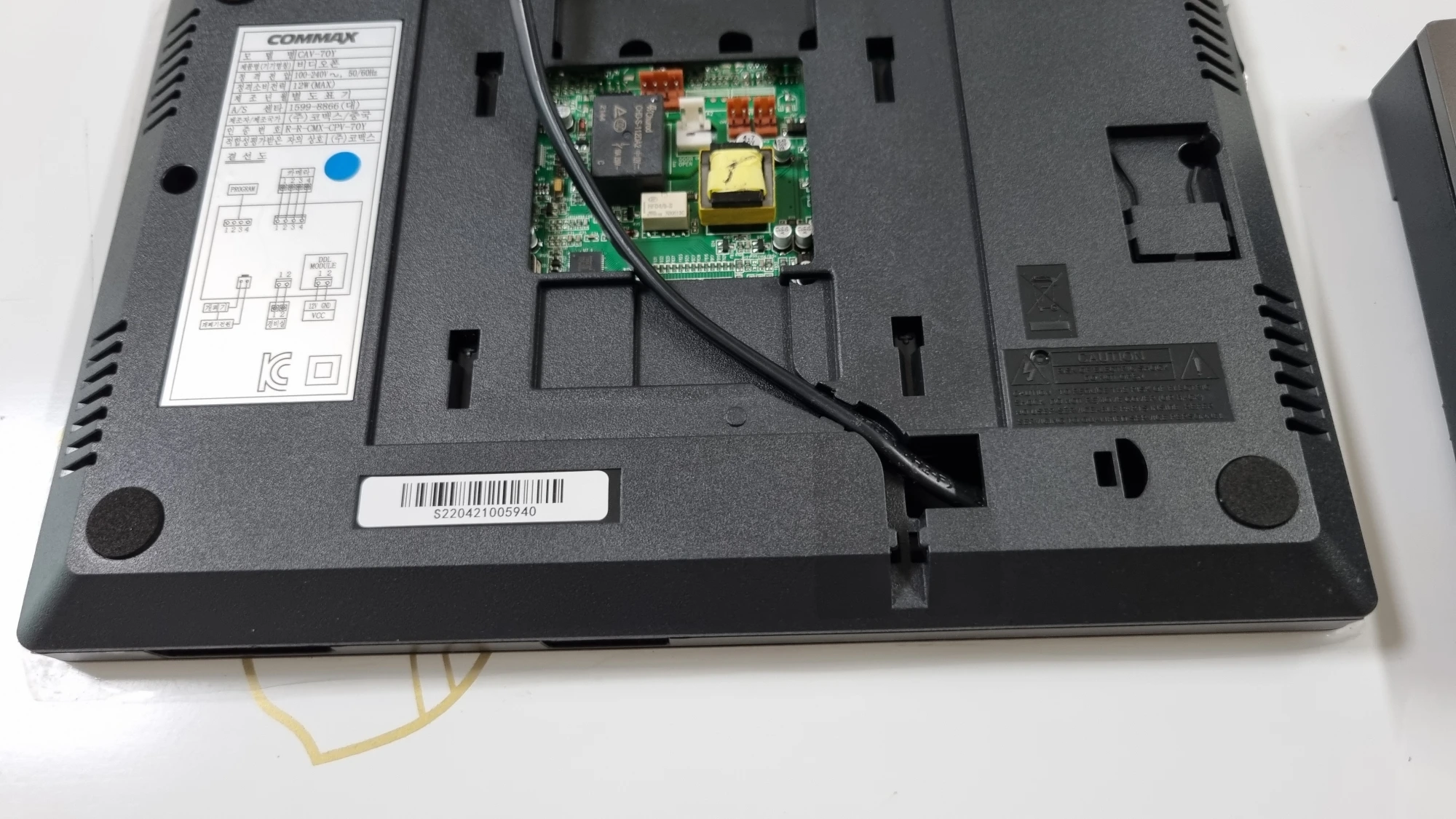

비디오폰 뒤에는 위에 사진처럼 전원을 연결하는 케이블이 있습니다.

앞서 벽면에서 나온 전선에 연결한 잭을 연결하면 됩니다.

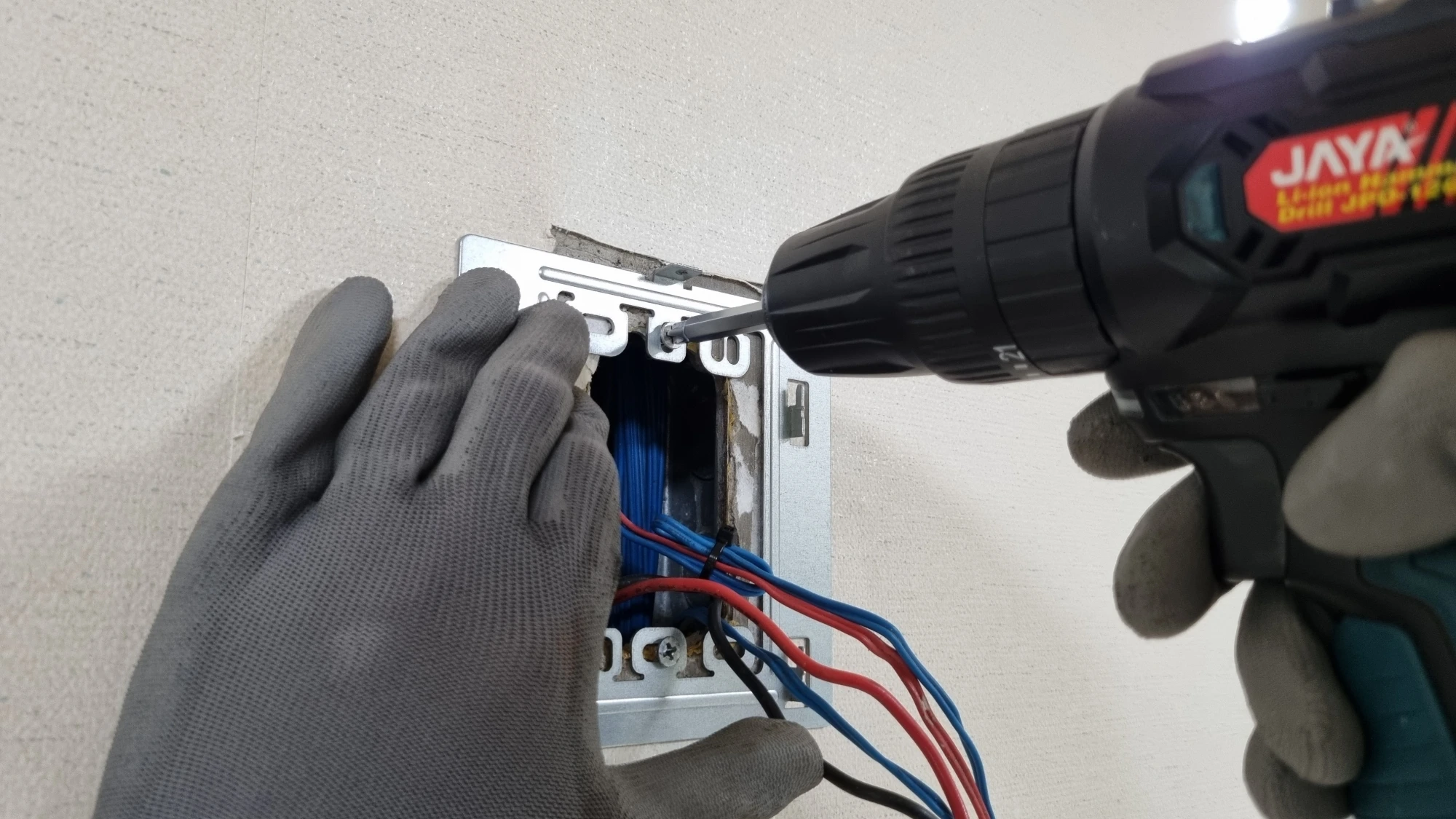

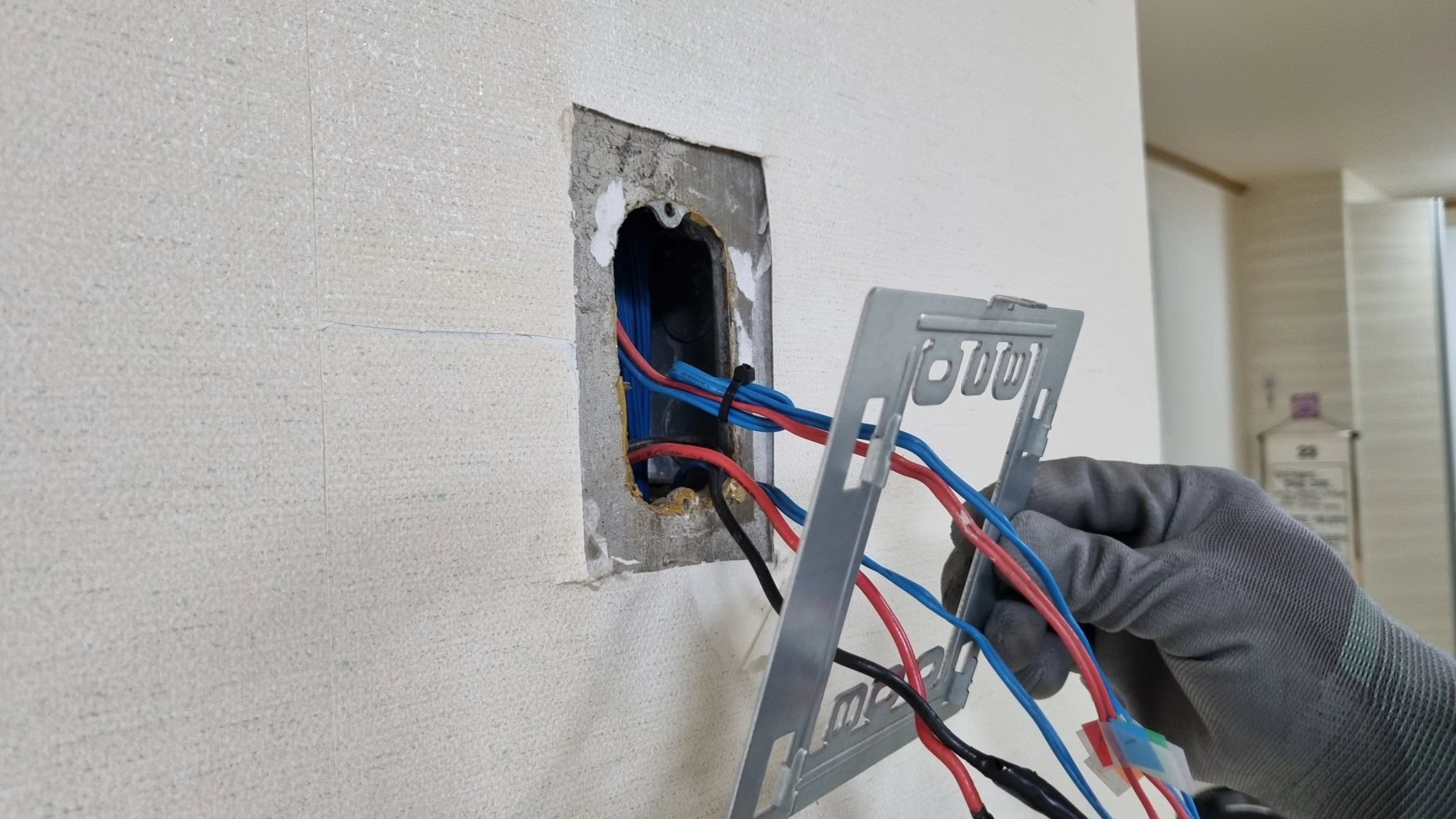

기존에 달려있던 브래킷을 떼어내고 위에 사진처럼 비디오폰의 브래킷을 고정합니다.

브래킷을 고정할 때 수평수직을 잘 맞춰서 고정해야 모니터도 반듯하게 설치가 되겠죠?

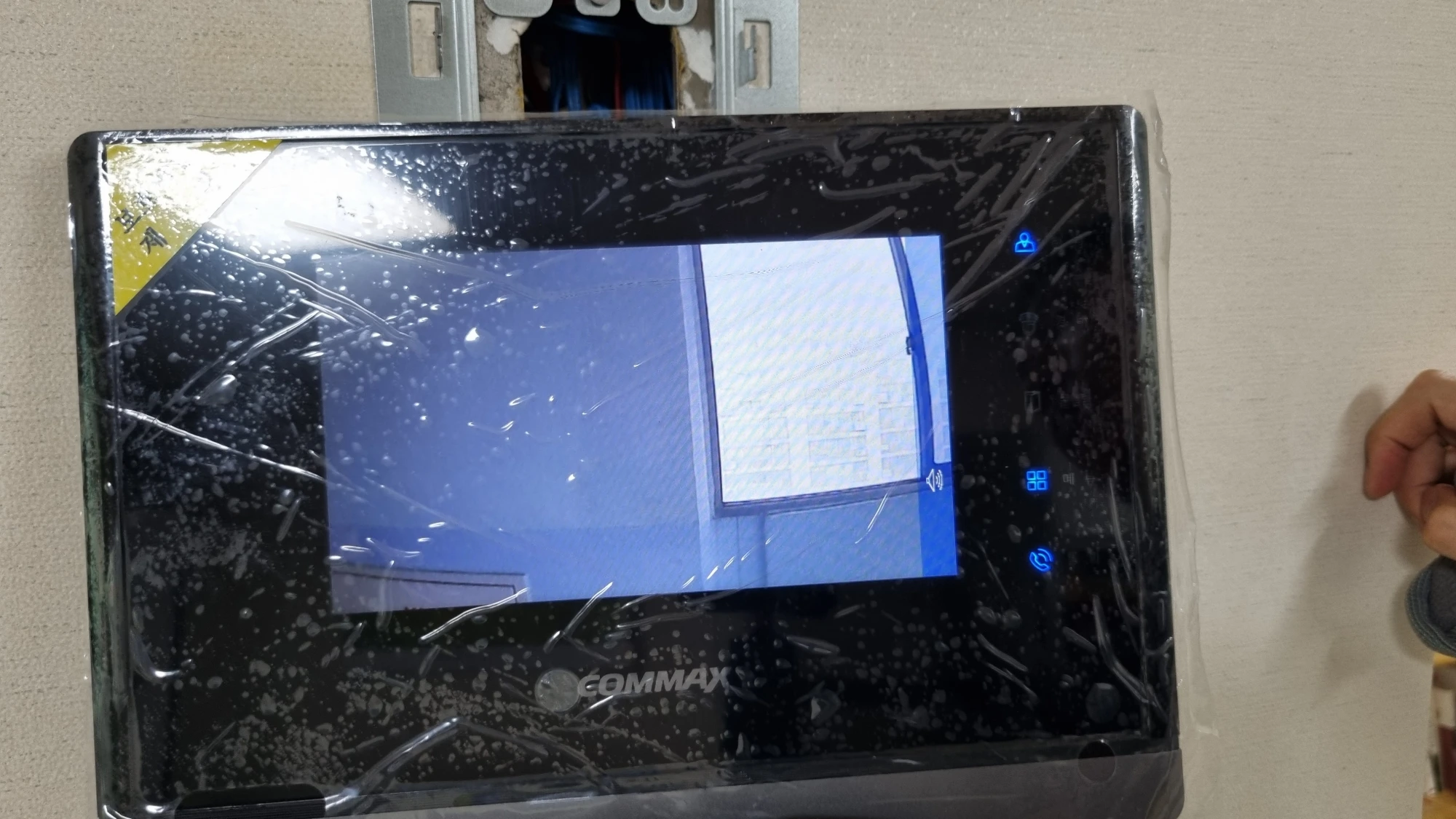

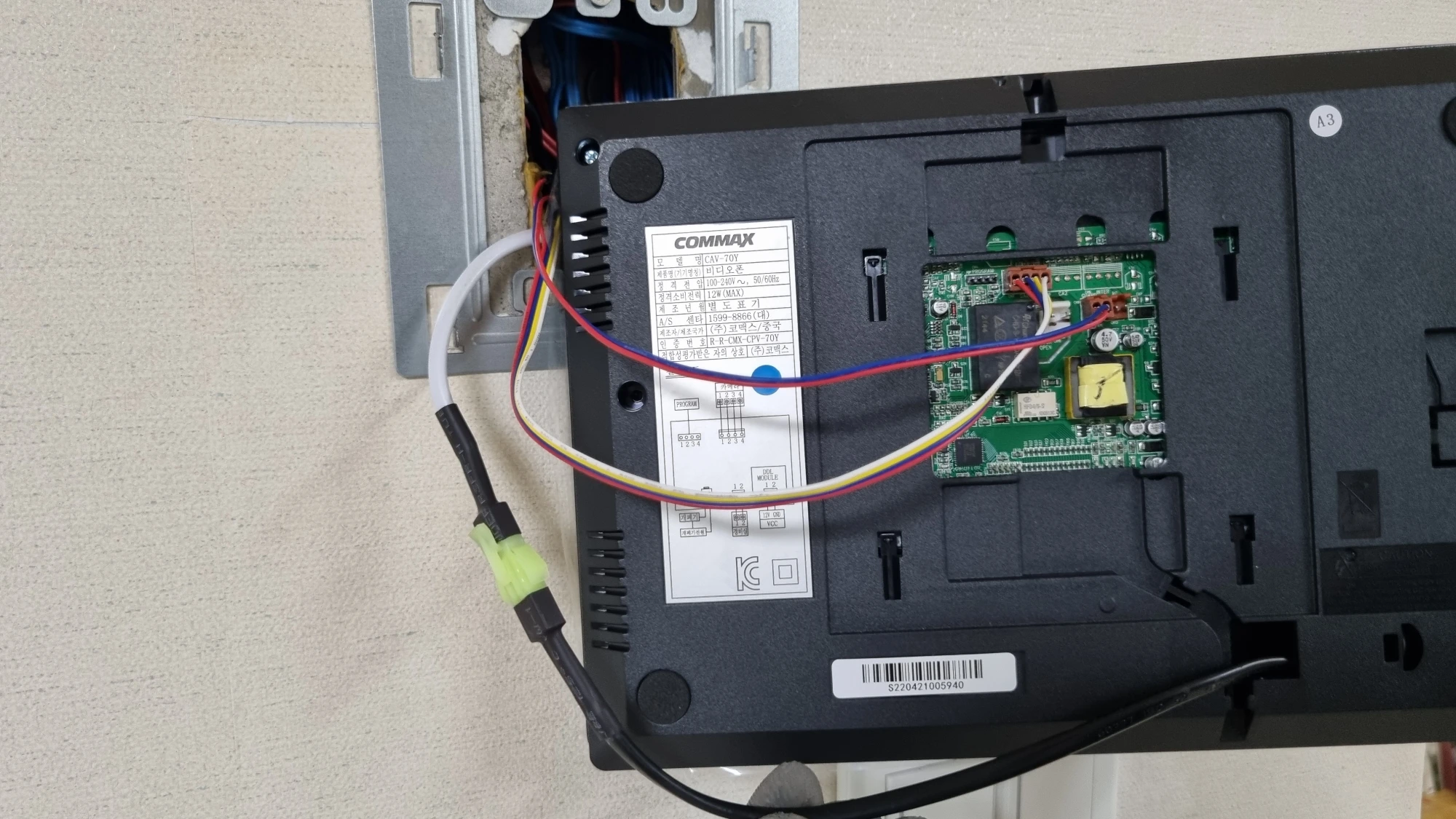

배선도를 참고해서 왼쪽 사진처럼 잭을 모두 끼운 다음 스위치를 눌러서 정상적으로 작동하는지 여부를 확인했습니다.

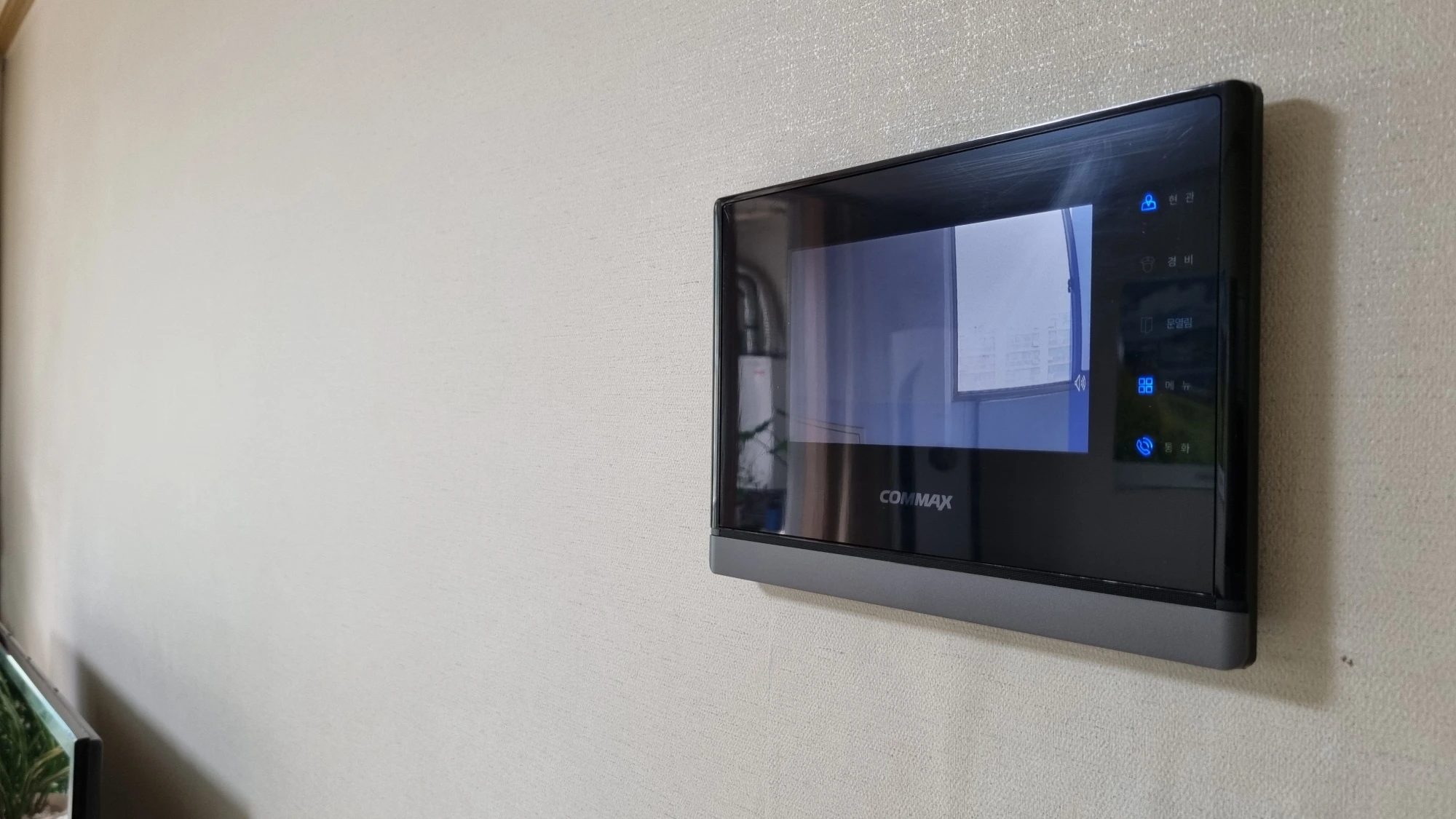

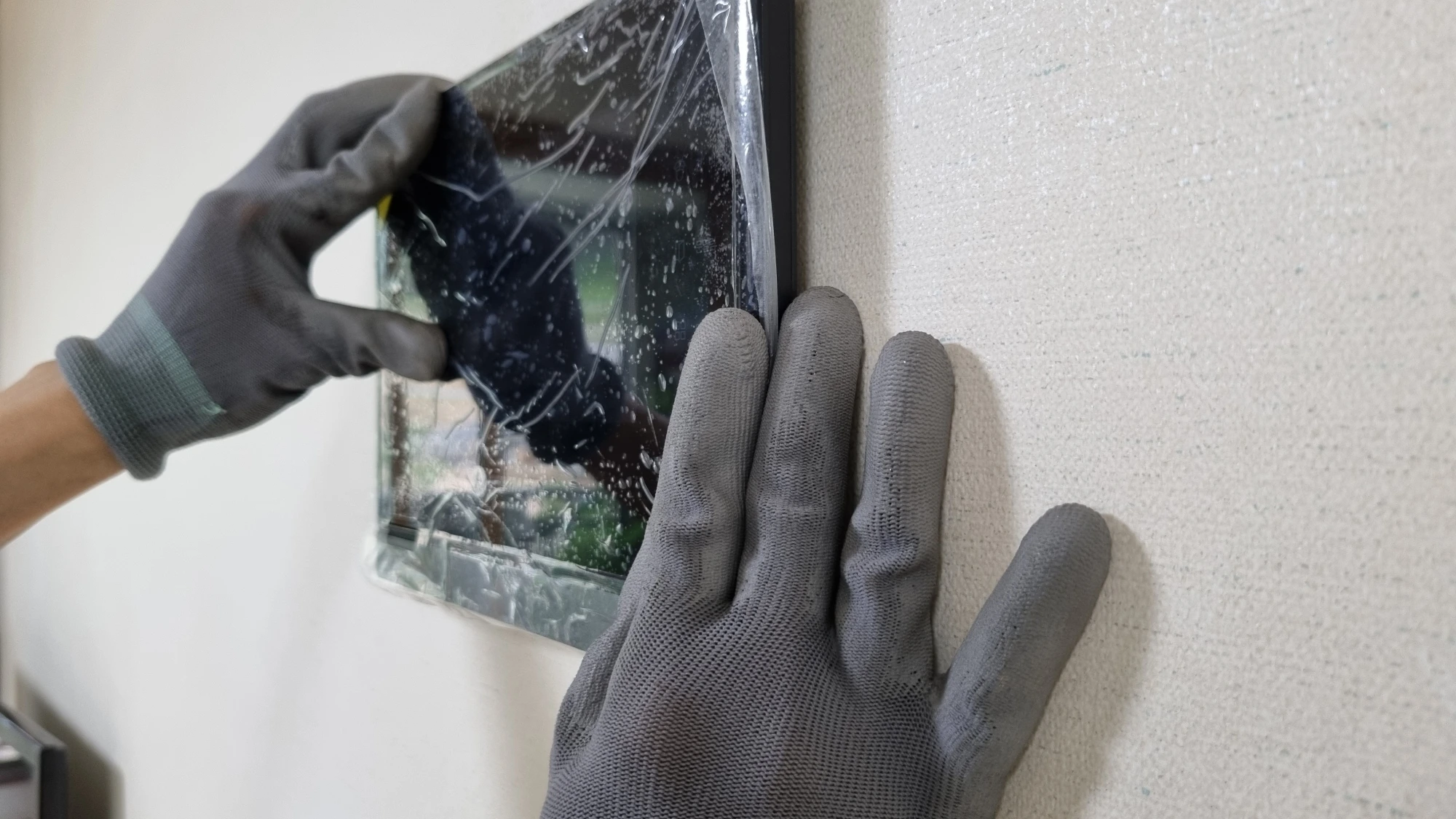

전선을 잘 정리해서 벽면 안쪽으로 밀어 넣고 비디오폰을 브래킷 위에 밀착시킨 상태에서 위에서 아래로 내려 고정했습니다.

본문의 내용은 조금 길지만 인터폰을 떼고 비디오폰으로 교체하는 소요시간은 20분 내외로 길지 않았고 크게 어렵지도 않았습니다.
